Minimix
Lattialämmityksen sekoitusryhmä
- Radiaattori‑integraatio
- Kaksi piiriä
- Lämpötilarajoitin
- 1‑ ja 2‑putki
- Valmis kokonaisuus
Tuotekuvaus

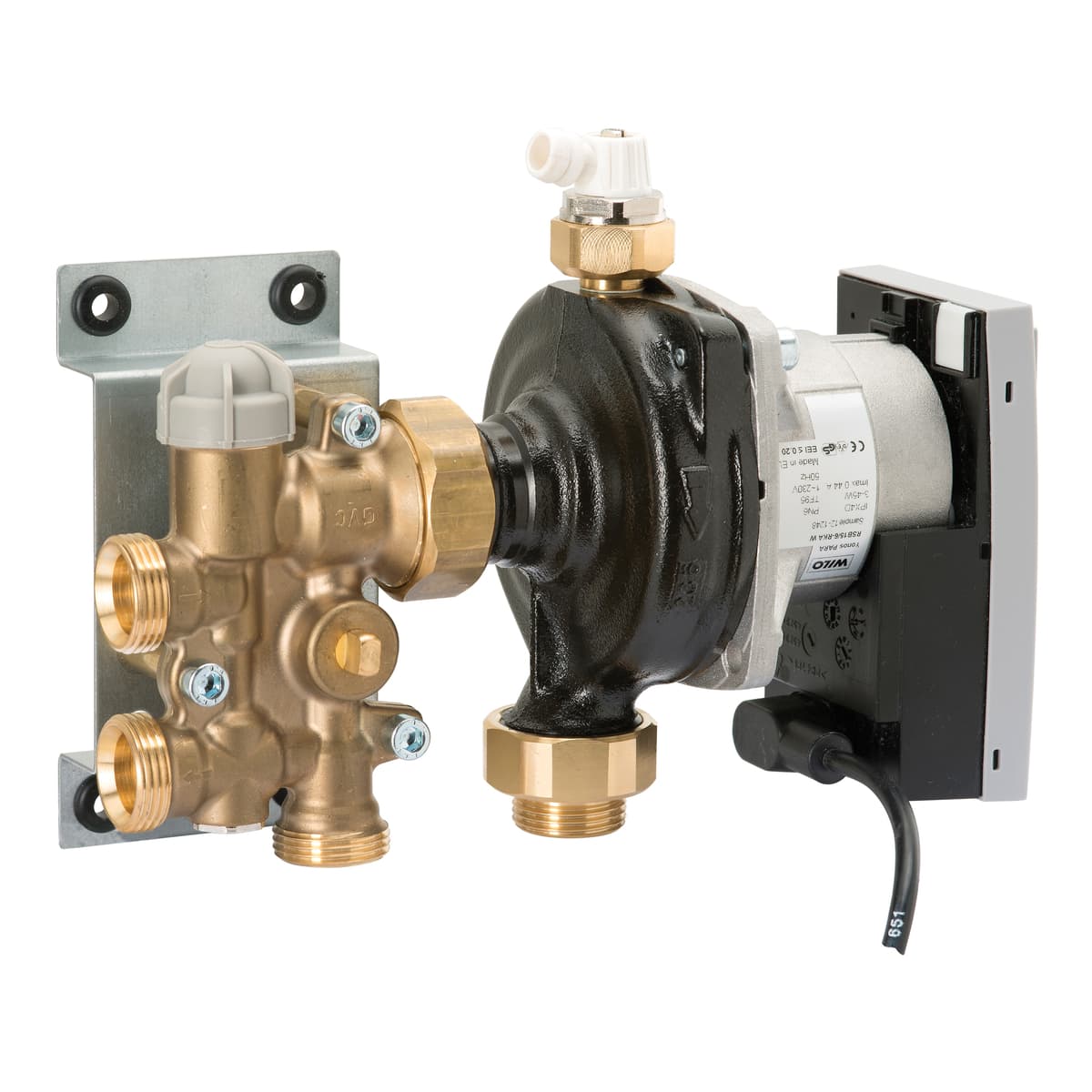

Minimix on lattialämmityksen sekoitusryhmä, joka on suunniteltu liitettäväksi suoraan olemassa olevaan järjestelmään.
Laite mahdollistaa yhden tai kahden lattialämmityspiirin syötön sekoittamalla ensiöpiirin kuuman veden lattialämmitykselle sopivalle lämpötilatasolle.
Minimix soveltuu sekä 1‑ että 2‑putkisiin lämmitysjärjestelmiin ja toimitetaan esiasetettuna 2‑putkijärjestelmälle.
Sekoitusryhmä on varustettu kiertovesipumpulla ja menoveden lämpötilan rajoittimella, joka rajoittaa lattialämmityspiirin lämpötilan enintään 55 °C:een.
Laitteen maksimikäyttöpaine on 6 bar ja termostaatin säätöalue 10–26 °C.
Tarvittaessa kahden lattialämmitysvyöhykkeen toteuttaminen edellyttää lisävaraustetta.
Tekniset tiedot
| ETIM Class | EC010292 - Lattialämmitys yksikkö |
|---|---|
| Ensiöpuolen kytkentätapa | 2-putkea |
| Sopii jäähdytykseen | Kyllä |
| Materiaali | messinki |
| Ensiöliitännän sijainti | oikea |
| Ensiöliitäntä | Euroconus EN 16313:n mukaan |
| Ensiöliitännän nimellishalkaisija | 3/4" (20) |
| Ensiöliitäntä venttileillä | Ei |
| Ensiöpiirin paine-ero [kPa] | 5 - 40 |
| Enimmäiskäyttöpaine [bar] | 0 |
| Sekoitusventtiilillä | Ei |
| Laajennettavissa | Kyllä |
| maksimi lämmityspiirien määrä | 1 |
| Monialueinen jakotukki | Ei |
| Lämpötilaraja | Kyllä |
| Takaiskuventtiili | Ei |
| Kiertovesipumpulla | Kyllä |
| Pumpun tyyppi (järjestelmä pumppu) | elektronisesti kommutoitu (EC) |
| Tuotteen paineluokka | PN 10 |
| Sisältää ohjaimen | Ei |
| Hydraulinen tasapainotus | staattinen |
| Tilavuusvirran mittaus | ei ole |
| Lämpömittarilla | Ei |
| Menolämpötilan mittaus | ei ole |
| Paluu lämpötilanmittaus | ei ole |
| Syöttöjännite [V] | 230 |
| Taajuus [Hz] | 50 |
| Ilmanpoistolla | Kyllä |
| Painemittarilla | Ei |
| Täyttö- ja tyhjennysventtiilillä | Kyllä |
| Täyttö- / tyhjennysventtiilillä | Kyllä |
| Toisioryhmien lukumäärä | 1 |
| Toisioliitäntä | Euroconus EN 16313:n mukaan |
| Toisioliitännän nimellishalkaisija | 3/4" (20) |
| Lukittavat lämmityspiirit | Ei |
| Virtauksen osoittimella | Ei |
| Lämpötoimilaitteella | Ei |
| Keraamisella venttiilillä | Ei |
| Seinäkiinnikkeellä | Kyllä |
| Kotelo | Kyllä |
Tuotteet
| Tuotenumero | Tuotekuvaus | Korkeus [mm] | Leveys [mm] | Syvyys [mm] | Paino [kg] | CO2/Kg ekvivalentti per kg materiaalia |
|---|---|---|---|---|---|---|
| FEXL4000700X00SE0 | Sekoitusryhmä MiniMix | - | - | - | - | - |
