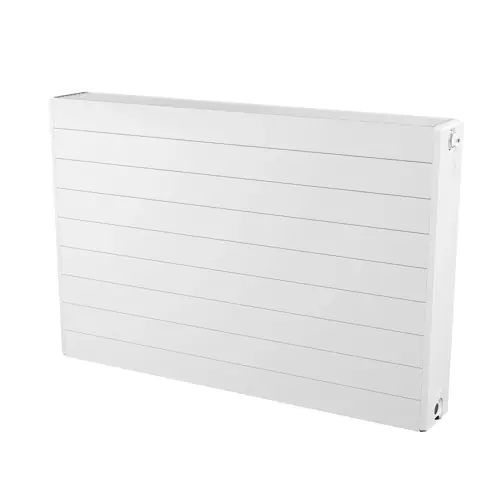

Ramo Compact
Universaalne paneelradiaator dekoratiivse esiplaadiga.
- Viimistletud teostus
- Ühtlane soojusjaotus
- Dekoratiivrest ja külgpaneelid
- Sobib madalatemperatuurilistele süsteemidele
- Lastekaitse kinnitus
Toote kirjeldus
Ramo Ventil Compact paneelradiaator sileda esipaneeli ja kergete horisontaalsete joontidega, mõeldud veeküttesüsteemidele, komplektis kinnitusklambrid, otsakork ja õhutusventiil.
Tehnilised andmed
| ETIM Class | EC011022 - Paneelradiaator (hüdrooniline) |
|---|---|
| Materjal | Terase |
| Tüüp | 11 - 21 - 22 - 33 |
| Pinna struktuur esipaneel | Sile tasane |
| Veega varustatud esipaneel | Ei |
| Sobib niiskesse ruumi | Ei |
| Kõrgus [mm] | 300 - 900 |
| Pikkus [mm] | 400 - 3000 |
| Sügavus [mm] | 62 - 154 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | 110 - 3491 |
| Soojuse emissioon vastavalt EN 442 20 °C - 75/65 [W] | 212 - 6927 |
| Soojuse emissioon vastavalt EN 442 20 °C - 70/40 [W] | 123 - 3925 |
| Soojuse emissioon vastavalt EN 442 laboratooriumile | Jah |
| N-eksponent | 1.2786 - 1.3612 |
| Maksimaalne tööpressuur [bar] | 10 |
| Veesisaldus [l] | 0.68 - 29.4 |
| Standardne värv | Jah |
| Värv | Valge |
| RAL-number | 9016 |
| Kirgusaste | Särav |
| Keevitatud ribad | Jah |
| Külgjoonega | Jah |
| Ülemise voodriga | Jah |
| Kokkupandav | Jah |
| Standardühenduste arv | 4 |
| Ühendus 2, vasak pool madal | Väljundvoog |
| Ühendus 3, vasak pool ülal | Sissevool |
| Ühendus 6, paremal küljel ülal | Sissevool |
| Ühendus 7, paremal küljel madal | Väljundvoog |
| Keermesuurus (toll) | 1/2 tolli |
| Keermetootmine | Sisemine keere |
| Ühendusplokiga | Ei |
| Ühe punkti ühendusega | Ei |
| De-aeratsiooni ühendusega | Jah |
| De-aeratoriga | Jah |
| Drenaaživõimalusega (ühendus) | Jah |
| Tühjendusventiiliga | Ei |
| Integreeritud termostaatiline ventiiliga | Ei |
| Termostaadi nupuga | Ei |
| Seinakonksudega | Jah |
| Sobiv elektrilise elemendi jaoks | Ei |
| Elektrilise elemendiga | Ei |
| Pimedate pistikute abil | Ei |
| Kinnitusmaterjaliga | Jah |
| Sobiv rätikuhoidja jaoks | Ei |
| Rätikuhoidjaga | Ei |
| Rätiku süvendiga | Ei |
| Sobiv riiulile | Ei |
| Vatt meetri kohta [W/m] | 529 - 3171 |
| Faktor K | 1.404 - 36.395 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/30 [W] | 51 - 1549 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/35 [W] | 64 - 1969 |
| Soojuse emissioon vastavalt EN 442 20 °C - 50/30 [W] | 58 - 1785 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/30 [W] | 65 - 2021 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/35 [W] | 81 - 2530 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/30 [W] | 72 - 2252 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/40 [W] | 105 - 3312 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/45 [W] | 119 - 3792 |
| Soojuse emissioon vastavalt EN 442 20 °C - 65/45 [W] | 129 - 4134 |
| Soojuse emissioon vastavalt EN 442 20 °C - 70/55 [W] | 172 - 5570 |
| Soojuse emissioon vastavalt EN 442 20 °C - 80/60 [W] | 208 - 6803 |
| Soojuse emissioon vastavalt EN 442 20 °C - 90/70 [W] | 267 - 8847 |
| Soojuse emissioon vastavalt EN 442 20 °C – 55/45 (Btu/h) | 375 - 11911 |
| Soojuse emissioon vastavalt EN 442 20 °C – 75/65 (Btu/h) | 723 - 23635 |
| Soojuse emissioon vastavalt EN 442 21 °C - 45/35 [W] | 59 - 1831 |
| Soojuse emissioon vastavalt EN 442 21 °C - 55/45 [W] | 105 - 3335 |
| Soojuse emissioon vastavalt EN 442 21 °C - 60/40 [W] | 100 - 3153 |
| Soojuse emissioon vastavalt EN 442 21 °C - 75/65 [W] | 206 - 6742 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/30 [W] | 34 - 1017 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/35 [W] | 47 - 1434 |
| Soojuse emissioon vastavalt EN 442 24 °C - 50/30 [W] | 40 - 1212 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/45 [W] | 90 - 2833 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/40 [W] | 86 - 2683 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/45 [W] | 100 - 3156 |
| Maksimaalne töötemperatuur [°C] | 110 |
| Paigaldamise suund | Horisontaalne |
| Seinakonsoolide arv | 2 - 3 |
| Põrandakinnitusdetailide arv | 0 - 4 |
| CO2/Kg ekvivalent kilogrammi materjali kohta | 2.8 |
| CO2/Kg ekvivalent KW soojust, mida artiklid edastavad | 54.66 |
| Kaal [kg] | 1.211 - 152.532 |
Kalkulaatorit
Kaubad
| Kauba kood | Kauba kirjeldus | Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | Kõrgus [mm] | Pikkus [mm] | Sügavus [mm] | Veesisaldus [l] | Kaal [kg] | CO2/Kg ekvivalent kilogrammi materjali kohta |
|---|---|---|---|---|---|---|---|---|
| F0I1103007010300 | PURMO RC 11 300x 700 | 192 | 300 | 700 | 62 | 1.19 | 8.712 | 2.8 |
| F0I1103009010300 | PURMO RC 11 300x 900 | 247 | 300 | 900 | 62 | 1.53 | 1.866 | 2.8 |
| F0I1103011010300 | PURMO RC 11 300x1100 | 302 | 300 | 1100 | 62 | 1.87 | 13.2 | 2.8 |
| F0I1104007010300 | PURMO RC 11 400x 700 | 247 | 400 | 700 | 62 | 1.54 | 11.327 | 2.8 |
| F0I1104009010300 | PURMO RC 11 400x 900 | 318 | 400 | 900 | 62 | 1.98 | 14.194 | 2.8 |
| F0I1105007010300 | PURMO RC 11 500x 700 | 299 | 500 | 700 | 62 | 1.89 | 13.912 | 2.8 |
| F0I1105009010300 | PURMO RC 11 500x 900 | 385 | 500 | 900 | 62 | 2.43 | 17.561 | 2.8 |
| F0I1105011010300 | PURMO RC 11 500x1100 | 470 | 500 | 1100 | 62 | 2.97 | 21.24 | 2.8 |
| F0I1106007010300 | PURMO RC 11 600x 700 | 349 | 600 | 700 | 62 | 2.24 | 16.71 | 2.8 |
| F0I1106009010300 | PURMO RC 11 600x 900 | 449 | 600 | 900 | 62 | 2.88 | 21.36 | 2.8 |
