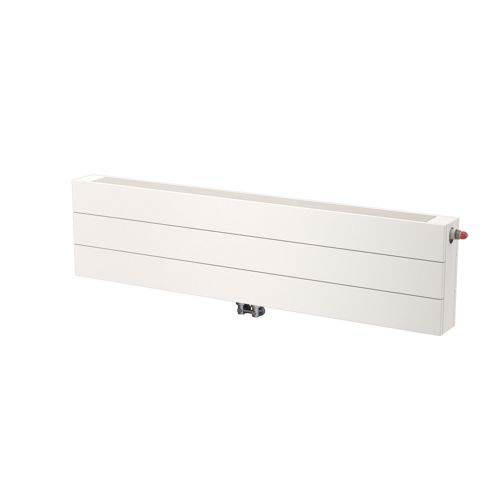

Narbonne M
Dekoratiivradiaator keskse alumise ühendusega.
- Kõrge soojusülekanne
- Mitmekülgsed paigaldusvõimalused
- Kohandatav välimus
- Vastupidavus
- Optimeeritud ühendused
Toote kirjeldus
Narbonne M konvektorid keskalumise G¾” ühendusega, külg- ja ülemise restiga; kuni 286 mm mudelid ilma kinnitusteta, 358–790 mm mudelid keevitatud kinnitustega; 10‑aastane garantii.
Tehnilised andmed
| ETIM Class | EC011023 - Toruradiaator |
|---|---|
| Materjal | Terase |
| Materjali kvaliteet | Muu |
| Torude arv | 5 - 22 |
| Kõrgus [mm] | 140 - 790 |
| Pikkus [mm] | 500 - 2400 |
| Sügavus [mm] | 68 - 257 |
| Kiirgustoru kuju | Ristkülikuline |
| Kollektori kuju | Ümar |
| Paigaldamine | Horisontaalne |
| Kiirgustoru | Horisontaalne |
| Radiaatori disain | Sirge |
| Rätikuradiaatori mudel | Ei |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | 160 - 2804 |
| Soojuse emissioon vastavalt EN 442 20 °C - 75/65 [W] | 313 - 5657 |
| Soojuse emissioon vastavalt EN 442 20 °C - 70/40 [W] | 180 - 3161 |
| N-eksponent | 1.2874 - 1.41 |
| Maksimaalne tööpressuur [bar] | 5 - 8 |
| Veesisaldus [l] | 1.38 - 29.33 |
| Ventilaatoriga kütteseade | Ei |
| Standardne värv | Jah |
| Värv | Valge |
| RAL-number | 9016 |
| Kirgusaste | Särav |
| Pindade kaitse | Lakkitud |
| Sobib niiskesse ruumi | Ei |
| Sobiv rätikuhoidja jaoks | Ei |
| Rätikuhoidjaga | Ei |
| Peegliga | Ei |
| Paigaldusmeetod | Seinal - Iseseisev |
| Külgjoonega | Jah |
| Ülemise voodriga | Jah |
| Pööramine | Ei / Jah |
| Kohaldatav kuuma kraanivee ringlusele | Ei |
| Standardühenduste arv | 2 |
| Ühendus 6, paremal küljel ülal | Reguleerimisventiil |
| Ühendus BC, alumine keskus | Kahekordne ühendus, sisselaske-väljalaske |
| Keermesuurus (toll) | 3/4 tolli |
| Ühe punkti ühendusega | Ei |
| Keermetootmine | Väline keere |
| Ühendusplokiga | Ei |
| De-aeratsiooni ühendusega | Jah |
| De-aeratoriga | Jah |
| Drenaaživõimalusega (ühendus) | Jah |
| Tühjendusventiiliga | Ei |
| Integreeritud termostaatiline ventiiliga | Jah |
| Termostaadi nupuga | Ei |
| Konsolidega | Ei |
| Sobiv elektrilise elemendi jaoks | Ei |
| Pimedate pistikute abil | Ei |
| Kinnitusmaterjaliga | Ei |
| Sobiv riiulile | Ei |
| Riiuliga | Ei |
| Vatt meetri kohta [W/m] | 625 - 2357 |
| Faktor K | 1.866 - 26.173 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/30 [W] | 72 - 1220 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/35 [W] | 92 - 1560 |
| Soojuse emissioon vastavalt EN 442 20 °C - 50/30 [W] | 83 - 1411 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/30 [W] | 94 - 1601 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/35 [W] | 117 - 2016 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/30 [W] | 104 - 1790 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/40 [W] | 152 - 2657 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/45 [W] | 174 - 3052 |
| Soojuse emissioon vastavalt EN 442 20 °C - 65/45 [W] | 189 - 3334 |
| Soojuse emissioon vastavalt EN 442 20 °C - 80/60 [W] | 307 - 5553 |
| Soojuse emissioon vastavalt EN 442 20 °C - 90/70 [W] | 397 - 7267 |
| Soojuse emissioon vastavalt EN 442 20 °C – 55/45 (Btu/h) | 546 - 9567 |
| Soojuse emissioon vastavalt EN 442 20 °C – 75/65 (Btu/h) | 1068 - 19302 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/30 [W] | 48 - 793 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/35 [W] | 67 - 1127 |
| Soojuse emissioon vastavalt EN 442 24 °C - 50/30 [W] | 57 - 949 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/30 [W] | 66 - 1103 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/35 [W] | 90 - 1529 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/45 [W] | 131 - 2264 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/30 [W] | 75 - 1258 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/40 [W] | 124 - 2142 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/45 [W] | 145 - 2529 |
| Soojuse emissioon vastavalt EN 442 24 °C - 65/45 [W] | 159 - 2789 |
| Soojuse emissioon vastavalt EN 442 24 °C - 80/60 [W] | 274 - 4935 |
| Soojuse emissioon vastavalt EN 442 24 °C - 90/70 [W] | 357 - 6513 |
| Maksimaalne töötemperatuur [°C] | 110 |
| Variant | 46 - 34 - 22 - 11 |
| Paigaldamise suund | Horisontaalne |
| Seinakonsoolide arv | 2 - 4 |
| Põrandakinnitusdetailide arv | 0 - 3 |
| Kaal [kg] | 8.355 - 175.49 |
Kalkulaatorit
Kaubad
| Kauba kood | Kauba kirjeldus | Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | Kõrgus [mm] | Pikkus [mm] | Sügavus [mm] | Veesisaldus [l] | Kaal [kg] | CO2/Kg ekvivalent kilogrammi materjali kohta |
|---|---|---|---|---|---|---|---|---|
| F88340141801B3M0 | Narbonne VM 34 H=142 L=1800 | 888 | 140 | 1800 | 175 | 5.99 | 48.13 | - |
| F88220362001A3M0 | Narbonne VM 22 H=358 L=2000 | 1111 | 360 | 2000 | 93 | 11.1 | 70.52 | - |
| F8811065100103N0 | Narbonne M 11 650x1000 5bar | 497 | 646 | 1000 | 68 | 4.99 | - | - |
| F8834028100113N0 | Narbonne M 34 280x1000 5bar | 808 | 286 | 1000 | 175 | 6.66 | - | - |
| F88110432401A3M0 | Narbonne VM 11 H=430 L=2400 | 893 | 430 | 2400 | 68 | 7.99 | 53.95 | - |
| F88110501401A3N0 | Narbonne M 11 500x1400 8bar | 581 | 502 | 1400 | 68 | 5.42 | - | - |
| F8811050220103N0 | Narbonne M 11 500x2200 5bar | 913 | 502 | 2200 | 68 | 8.51 | - | - |
| F88110502001A3N0 | Narbonne M 11 500x2000 8bar | 830 | 502 | 2000 | 68 | 7.74 | - | - |
| F88220501801A3M0 | Narbonne VM 22 H=502 L=1800 | 1274 | 500 | 1800 | 93 | 13.99 | 88.38 | - |
| F8822057130103N0 | Narbonne M 22 570x1300 5bar | 1000 | 574 | 1300 | 93 | 11.54 | - | - |
