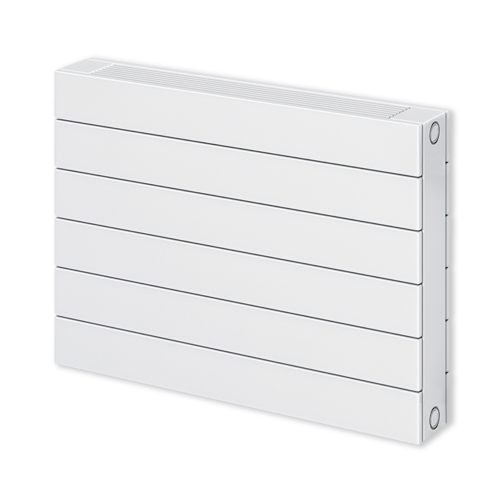

Narbonne
Dekoratiivradiaator elegantse modulaarse konstruktsiooniga.
- Mitmekülgne paigaldus
- Kaasaegne disain
- Suuruste valik
- Soojuslik tõhusus
- Kohandatavad värvid
Toote kirjeldus
Narbonne konvektorid on valmistatud omavahel ühendatud terasprofiilidest 2 mm vahega, nelja G½” ühendusega ning kahe külg- ja ühe ülemise restiga; saadaval RAL toonides, 10‑aastane garantii.
Tehnilised andmed
| ETIM Class | EC011023 - Toruradiaator |
|---|---|
| Materjal | Terase |
| Materjali kvaliteet | Muu |
| Torude arv | 2 - 22 |
| Kõrgus [mm] | 70 - 790 |
| Pikkus [mm] | 500 - 4000 |
| Sügavus [mm] | 68 - 339 |
| Sügavus seinast esiküljele [mm] | 97 - 97 - 364 - 364 - 352 - 352 - 282 - 282 - 200 - 200 - 135 - 135 - 118 - 118 |
| Kiirgustoru kuju | Ristkülikuline |
| Kollektori kuju | Ümar |
| Paigaldamine | Horisontaalne |
| Kiirgustoru | Horisontaalne |
| Radiaatori disain | Sirge |
| Rätikuradiaatori mudel | Ei |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | 105 - 3865 |
| Soojuse emissioon vastavalt EN 442 20 °C - 75/65 [W] | 197 - 7884 |
| Soojuse emissioon vastavalt EN 442 20 °C - 70/40 [W] | 117 - 4366 |
| N-eksponent | 1.1518 - 1.4083 |
| Maksimaalne tööpressuur [bar] | 5 - 8 |
| Veesisaldus [l] | 0.55 - 39.96 |
| Ventilaatoriga kütteseade | Ei |
| Standardne värv | Jah |
| Värv | Valge |
| RAL-number | 9016 |
| Kirgusaste | Särav |
| Pindade kaitse | Lakkitud |
| Sobib niiskesse ruumi | Ei |
| Sobiv rätikuhoidja jaoks | Ei |
| Rätikuhoidjaga | Ei |
| Peegliga | Ei |
| Paigaldusmeetod | Seinal - Iseseisev |
| Külgjoonega | Jah |
| Ülemise voodriga | Jah |
| Pööramine | Ei |
| Kohaldatav kuuma kraanivee ringlusele | Ei |
| Standardühenduste arv | 4 |
| Ühendus 1, alumine vasak | Väljundvoog - Sissevool - Sissevool/väljavool |
| Ühendus 2, vasak pool madal | Sissevool/väljavool - Väljundvoog - Sissevool |
| Ühendus 3, vasak pool ülal | Sissevool |
| Ühendus 6, paremal küljel ülal | Sissevool |
| Ühendus 7, paremal küljel madal | Sissevool/väljavool - Sissevool - Väljundvoog |
| Ühendus 8, alumine parem | Sissevool/väljavool - Sissevool - Väljundvoog |
| Keermesuurus (toll) | 1/2 tolli |
| Ühe punkti ühendusega | Ei |
| Keermetootmine | Sisemine keere |
| Ühendusplokiga | Ei |
| De-aeratsiooni ühendusega | Jah |
| De-aeratoriga | Jah |
| Drenaaživõimalusega (ühendus) | Jah |
| Tühjendusventiiliga | Ei |
| Integreeritud termostaatiline ventiiliga | Ei |
| Termostaadi nupuga | Ei |
| Konsolidega | Ei |
| Sobiv elektrilise elemendi jaoks | Ei |
| Pimedate pistikute abil | Ei |
| Kinnitusmaterjaliga | Ei |
| Sobiv riiulile | Ei |
| Riiuliga | Ei |
| Vatt meetri kohta [W/m] | 394 - 3022 |
| Faktor K | 1.311 - 33.561 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/30 [W] | 50 - 1837 |
| Soojuse emissioon vastavalt EN 442 20 °C - 45/35 [W] | 62 - 2258 |
| Soojuse emissioon vastavalt EN 442 20 °C - 50/30 [W] | 56 - 2076 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/30 [W] | 63 - 2309 |
| Soojuse emissioon vastavalt EN 442 20 °C - 55/35 [W] | 78 - 2800 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/30 [W] | 70 - 2534 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/40 [W] | 100 - 3660 |
| Soojuse emissioon vastavalt EN 442 20 °C - 60/45 [W] | 113 - 4213 |
| Soojuse emissioon vastavalt EN 442 20 °C - 65/45 [W] | 122 - 4608 |
| Soojuse emissioon vastavalt EN 442 20 °C - 80/60 [W] | 194 - 7737 |
| Soojuse emissioon vastavalt EN 442 20 °C - 90/70 [W] | 247 - 10168 |
| Soojuse emissioon vastavalt EN 442 20 °C – 55/45 (Btu/h) | 358 - 13187 |
| Soojuse emissioon vastavalt EN 442 20 °C – 75/65 (Btu/h) | 672 - 26900 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/30 [W] | 34 - 1281 |
| Soojuse emissioon vastavalt EN 442 24 °C - 45/35 [W] | 46 - 1720 |
| Soojuse emissioon vastavalt EN 442 24 °C - 50/30 [W] | 40 - 1489 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/30 [W] | 45 - 1689 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/35 [W] | 61 - 2221 |
| Soojuse emissioon vastavalt EN 442 24 °C - 55/45 [W] | 86 - 3111 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/30 [W] | 51 - 1885 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/40 [W] | 82 - 2945 |
| Soojuse emissioon vastavalt EN 442 24 °C - 60/45 [W] | 95 - 3481 |
| Soojuse emissioon vastavalt EN 442 24 °C - 65/45 [W] | 104 - 3845 |
| Soojuse emissioon vastavalt EN 442 24 °C - 80/60 [W] | 174 - 6863 |
| Soojuse emissioon vastavalt EN 442 24 °C - 90/70 [W] | 224 - 9097 |
| Maksimaalne töötemperatuur [°C] | 110 |
| Variant | 58 - 47 - 46 - 35 - 34 - 23 - 22 - 11 - 10 |
| Paigaldamise suund | Horisontaalne |
| Seinakonsoolide arv | 2 - 6 |
| Põrandakinnitusdetailide arv | 0 - 3 |
| Kaal [kg] | 3.67 - 251.72 |
Kalkulaatorit
Kaubad
| Kauba kood | Kauba kirjeldus | Soojuse emissioon vastavalt EN 442 20 °C - 55/45 [W] | Kõrgus [mm] | Pikkus [mm] | Sügavus [mm] | Veesisaldus [l] | Kaal [kg] | CO2/Kg ekvivalent kilogrammi materjali kohta |
|---|---|---|---|---|---|---|---|---|
| F83340211101B3T0 | Narbonne NA 34 210x1100 EF 8bar | 776 | 214 | 1100 | 175 | 5.49 | - | - |
| F83220652801A3E0 | Narbonne NA 22 650x2800 AD 8bar | 2346 | 646 | 2800 | 93 | 27.97 | - | - |
| F83230213201B3E0 | Narbonne NA 23 210x3200 AD 8bar | 1667 | 214 | 3200 | 150 | 10.69 | - | - |
| F83100501001A3W0 | Narbonne NA 10 500x1000 DB 8bar | 277 | 502 | 1000 | 68 | 3.87 | - | - |
| F83230281301B310 | Narbonne 23 H=286 L=1300 | 811 | 286 | 1300 | 150 | 5.77 | 47.33 | - |
| F83230284001B3U0 | Narbonne NA 23 280x4000 FE 8bar | 2496 | 286 | 4000 | 150 | 17.76 | - | - |
| F8311028120113F0 | Narbonne 11 H=286 L=1200 | 349 | 286 | 1200 | 68 | 2.66 | 17.41 | - |
| F834602812011310 | Narbonne NA 46 280x1200 AB 5bar | 1439 | 286 | 1200 | 257 | 10.87 | - | - |
| F8322021100143W0 | Narbonne W 22 H=214 L=1000 | 422 | 214 | 1000 | 163 | 3.34 | 28.34 | - |
| F83340212201B310 | Narbonne 34 H=214 L=2200 | 1553 | 214 | 2200 | 175 | 10.98 | 86.68 | - |
