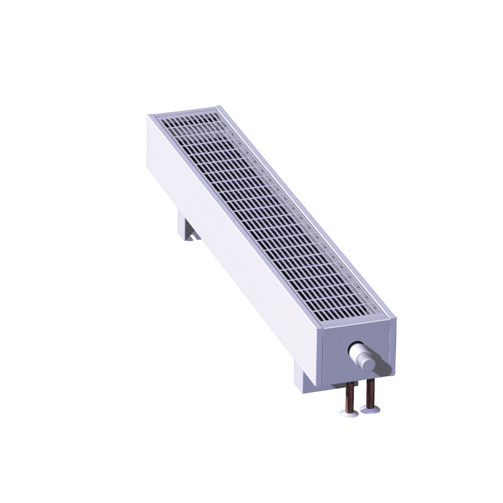

Aura Basic WBF
Fritstående konvektor til færdige gulve med stålgitter.
- Luonnollinen konvektio
- Lavt vandindhold
- Til installation på færdige gulve.
- Perforeret stålgitter
- Bredt størrelsesprogram
Produktbeskrivelse
Aura Basic WBF er en fritstående konvektor til færdige gulve, hvor opvarmningen sker ved naturlig konvektion uden ventilatorer.
Produktet har galvaniseret stålkabinet, fast perforeret stålgitter og varmeveksler med automatisk udluftningsventil.
Den lave konstruktion gør produktet særligt velegnet ved store vinduespartier og i rum, hvor vægmontering ikke er mulig.
Serien er velegnet til boliger, kontorer og tilsvarende bygninger.
Fås i flere højder, bredder og længder samt med varmeeffekter fra 245-5779 W i henhold til EN 16430.
Standardfarverne er RAL 9016, RAL 9005 og RAL 9007.
Som tilbehør fås blandt andet tilslutningsafdækninger, benafdækninger, termostatventiler, afspærringsventiler, termostathoveder og elektriske reguleringsenheder.
Tekniske specifikationer
| ETIM Class | EC010152 - Radiatorkonvektor |
|---|---|
| Byggemateriale | Stål - Træ |
| Materialgitter | Stål - Andet |
| Material varmeveksler | Aluminium/kobber - Andet |
| Højde [mm] | 90 - 280 |
| Længde [mm] | 400 - 2900 |
| Dybde [mm] | 96 - 236 |
| Varmeafgivelse i henhold til EN 442 20 °C - 75/65 [W] | 0 - 5779 |
| Varmeafgivelse i henhold til EN 442 20 °C - 55/45 [W] | 0 - 2875 |
| Varmeafgivelse i henhold til EN 442 20 °C - 70/40 [W] | 137 - 3239 |
| Med dynamisk effektforstærker | Nej |
| Velegnet til topkøling | Nej / Ja |
| N-eksponent | 1.367 |
| Maks. driftstryk [bar] | 10 |
| Vandindhold [l] | 0.24 - 4.35 |
| Standardfarve | Ja |
| Farve | Hvid |
| RAL-nummer | 9016 |
| Glansgrad | Glansfuld |
| Monteringsmetode | Fritstående - På væggen |
| Forbindelse 1, nederst til venstre | Dobbelt forbindelse, indgang-udgang - Indløb/udløb flow |
| Forbindelse 2, venstre side lavt | Indløb/udløb flow |
| Forbindelse 7, højre side lav | Indløb/udløb flow |
| Forbindelse 8, nederst til højre | Dobbelt forbindelse, indgang-udgang - Indløb/udløb flow |
| Egnet til fugtige rum | Nej |
| Med de-aerationsforbindelse | Ja |
| Med afluftningsanlæg | Ja |
| Med drænmulighed (tilslutning) | Nej |
| Med drænvandventil | Nej |
| Med integreret termostatventil | Nej |
| Luftindtag | Bundside |
| Luftudstødning | Top |
| Bundfarve som huset | Ja |
| Bunden højde [mm] | 100 - 100 |
| Med konsoller | Nej / Ja |
| Med monteringsmateriale | Nej |
| Vandbærende frontpanel | Nej |
| Faktor K | 0 - 27.502 |
| Varmeafgivelse i henhold til EN 442 20 °C – 55/45 (Btu/h) | 416 - 9810 |
| Varmeafgivelse i henhold til EN 442 20 °C – 75/65 (Btu/h) | 836 - 19718 |
| Maks. driftstemperatur [°C] | 110 |
| Vægt [kg] | 5 - 53.9 |
Beregninger
Varer
| Varenummer | Varebeskrivelse | Varmeafgivelse i henhold til EN 442 20 °C - 55/45 [W] | Højde [mm] | Længde [mm] | Dybde [mm] | Vandindhold [l] | Vægt [kg] | CO2/Kg ækvivalent pr. kg materiale |
|---|---|---|---|---|---|---|---|---|
| 328420106 | Aura WBF 90x600x146 | 122 | 90 | 600 | 146 | 0.24 | 5.9 | - |
| 328420306 | Aura WBF 09x060x24 (HxLxB) | 273 | 90 | 600 | 236 | 0.48 | 6.2 | - |
| 328420107 | Aura WBF 09x070x14 (HxLxB) | 142 | 90 | 700 | 146 | 0.28 | 5.8 | - |
| 328420307 | Aura WBF 09x070x24 (HxLxB) | 318 | 90 | 700 | 236 | 0.56 | 7.3 | - |
| 328420108 | Aura WBF 90x800x146 | 162 | 90 | 800 | 146 | 0.32 | 7.3 | - |
| 328420308 | Aura WBF 09x080x24 (HxLxB) | 364 | 90 | 800 | 236 | 0.64 | 8.3 | - |
| 328420109 | Aura WBF 90x900x146 | 183 | 90 | 900 | 146 | 0.36 | 7.9 | - |
| 328420309 | Aura WBF 09x090x24 (HxLxB) | 410 | 90 | 900 | 236 | 0.72 | 9.4 | - |
| 328420110 | Aura WBF 90x1000x146 | 203 | 90 | 1000 | 146 | 0.4 | 8.6 | - |
| 328420310 | Aura WBF 90x1000x236 | 455 | 90 | 1000 | 236 | 0.8 | 10.7 | - |
