Narbonne

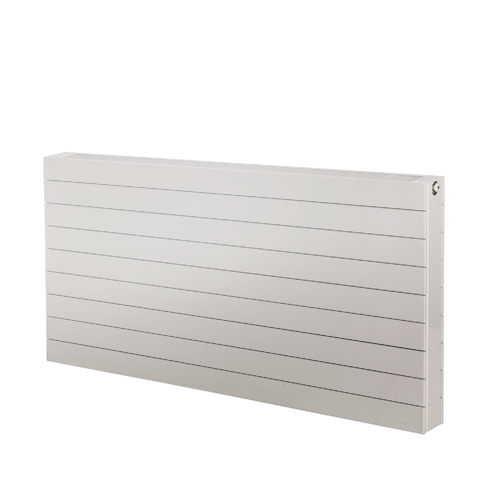

The Narbonne panel radiator stands out with its modular construction.
- Alsidig installation
- Høj varmeydelse
- Størrelsesvariation
- Fås i forskellige farver
- Tilpasselige farver
Produktbeskrivelse
Decorative radiator made of flat profiles. Convector radiators are made of a series of interconnected profiled steel heating elements with a rectangular cross-section. Standard finish white 9016.
Tekniske specifikationer
| ETIM Class | EC011023 - Rørradiator |
|---|---|
| Materiale | Stål |
| Materialkvalitet | Andet |
| Antal rør | 3 - 22 |
| Højde [mm] | 70 - 790 |
| Længde [mm] | 500 - 4000 |
| Dybde [mm] | 68 - 339 |
| Dybde fra væg til forsiden [mm] | 118 - 118 - 135 - 135 - 200 - 200 - 282 - 282 - 352 - 352 - 364 - 364 - 97 - 97 |
| Formen af strålerøret | Rektangulær |
| Formen på samleren | Rund |
| Installation | Horisontal |
| Strålerør | Horisontal |
| Radiatordesign | Lige |
| Håndklædetørrer model | Nej |
| Varmeafgivelse i henhold til EN 442 20 °C - 55/45 [W] | 1.003 - 998 |
| Varmeafgivelse i henhold til EN 442 20 °C - 75/65 [W] | 1 - 997 |
| Varmeafgivelse i henhold til EN 442 20 °C - 70/40 [W] | 117 - 4366 |
| N-eksponent | 1.1518 - 1.4083 |
| Maks. driftstryk [bar] | 5 - 8 |
| Vandindhold [l] | 0 - 39.96 |
| Med blæserovn | Nej |
| Standardfarve | Ja |
| Farve | Hvid |
| RAL-nummer | 9016 |
| Glansgrad | Glansfuld |
| Overfladebeskyttelse | Lakeret |
| Egnet til fugtige rum | Nej |
| Egnet til håndklædeholder | Nej |
| Med håndklædeholder | Nej |
| Med spejl | Nej |
| Monteringsmetode | Fritstående - På væggen |
| Med sidelining | Ja |
| Med topforing | Ja |
| Svingende | Nej |
| Anvendelig med varmtvandskredsløb | Nej |
| Antal standardforbindelser | 4 |
| Forbindelse 2, venstre side lavt | Udsugningsflow |
| Forbindelse 3, venstre side top | Indtagsstrøm |
| Forbindelse 6, højre side top | Indtagsstrøm |
| Forbindelse 7, højre side lav | Udsugningsflow |
| Gevindstørrelse (tommer) | 1/2 tomme |
| Med enkeltpunktsforbindelse | Nej |
| Gevindforbindelse | Intern gevind |
| Med forbindelsesblok | Nej |
| Med de-aerationsforbindelse | Ja |
| Med afluftningsanlæg | Ja |
| Med drænmulighed (tilslutning) | Ja |
| Med drænvandventil | Nej |
| Med integreret termostatventil | Nej |
| Med termostatknap | Nej |
| Med konsoller | Nej |
| Egnet til elektrisk element | Nej |
| Med blindpropper | Nej |
| Med monteringsmateriale | Nej |
| Egnet til hylde | Nej |
| Med hylde | Nej |
| Watt Pr. Meter [W/m] | 215 - 3022 |
| Faktor K | 0.786 - 33.561 |
| Watt Absolut [W] | 0 |
| Varmeafgivelse i henhold til EN 442 20 °C - 45/30 [W] | 50 - 1660 |
| Varmeafgivelse i henhold til EN 442 20 °C - 45/35 [W] | 62 - 2131 |
| Varmeafgivelse i henhold til EN 442 20 °C - 50/30 [W] | 56 - 1924 |
| Varmeafgivelse i henhold til EN 442 20 °C - 55/30 [W] | 63 - 2189 |
| Varmeafgivelse i henhold til EN 442 20 °C - 55/35 [W] | 78 - 2765 |
| Varmeafgivelse i henhold til EN 442 20 °C - 60/30 [W] | 70 - 2450 |
| Varmeafgivelse i henhold til EN 442 20 °C - 60/40 [W] | 100 - 3660 |
| Varmeafgivelse i henhold til EN 442 20 °C - 60/45 [W] | 113 - 4213 |
| Varmeafgivelse i henhold til EN 442 20 °C - 65/45 [W] | 122 - 4608 |
| Varmeafgivelse i henhold til EN 442 20 °C - 80/60 [W] | 194 - 7737 |
| Varmeafgivelse i henhold til EN 442 20 °C - 90/70 [W] | 247 - 10168 |
| Varmeafgivelse i henhold til EN 442 20 °C – 55/45 (Btu/h) | 358 - 13187 |
| Varmeafgivelse i henhold til EN 442 20 °C – 75/65 (Btu/h) | 672 - 26900 |
| Varmeafgivelse i henhold til EN 442 24 °C - 45/30 [W] | 34 - 1072 |
| Varmeafgivelse i henhold til EN 442 24 °C - 45/35 [W] | 46 - 1532 |
| Varmeafgivelse i henhold til EN 442 24 °C - 50/30 [W] | 40 - 1287 |
| Varmeafgivelse i henhold til EN 442 24 °C - 55/30 [W] | 45 - 1499 |
| Varmeafgivelse i henhold til EN 442 24 °C - 55/35 [W] | 61 - 2088 |
| Varmeafgivelse i henhold til EN 442 24 °C - 55/45 [W] | 86 - 3111 |
| Varmeafgivelse i henhold til EN 442 24 °C - 60/30 [W] | 51 - 1712 |
| Varmeafgivelse i henhold til EN 442 24 °C - 60/40 [W] | 82 - 2940 |
| Varmeafgivelse i henhold til EN 442 24 °C - 60/45 [W] | 95 - 3481 |
| Varmeafgivelse i henhold til EN 442 24 °C - 65/45 [W] | 104 - 3845 |
| Varmeafgivelse i henhold til EN 442 24 °C - 80/60 [W] | 174 - 6863 |
| Varmeafgivelse i henhold til EN 442 24 °C - 90/70 [W] | 224 - 9097 |
| Maks. driftstemperatur [°C] | 110 |
| Variant | 10 - 11 - 20 - 21 - 22 - 23 - 34 - 35 - 46 - 47 - 58 |
| Monteringsretning | Horisontal |
| Antal vægbeslag | 2 - 6 |
| Antal gulvbeslag | 0 - 3 |
| Vægt [kg] | 2.205 - 271.84 |
