Faro V

Faro V

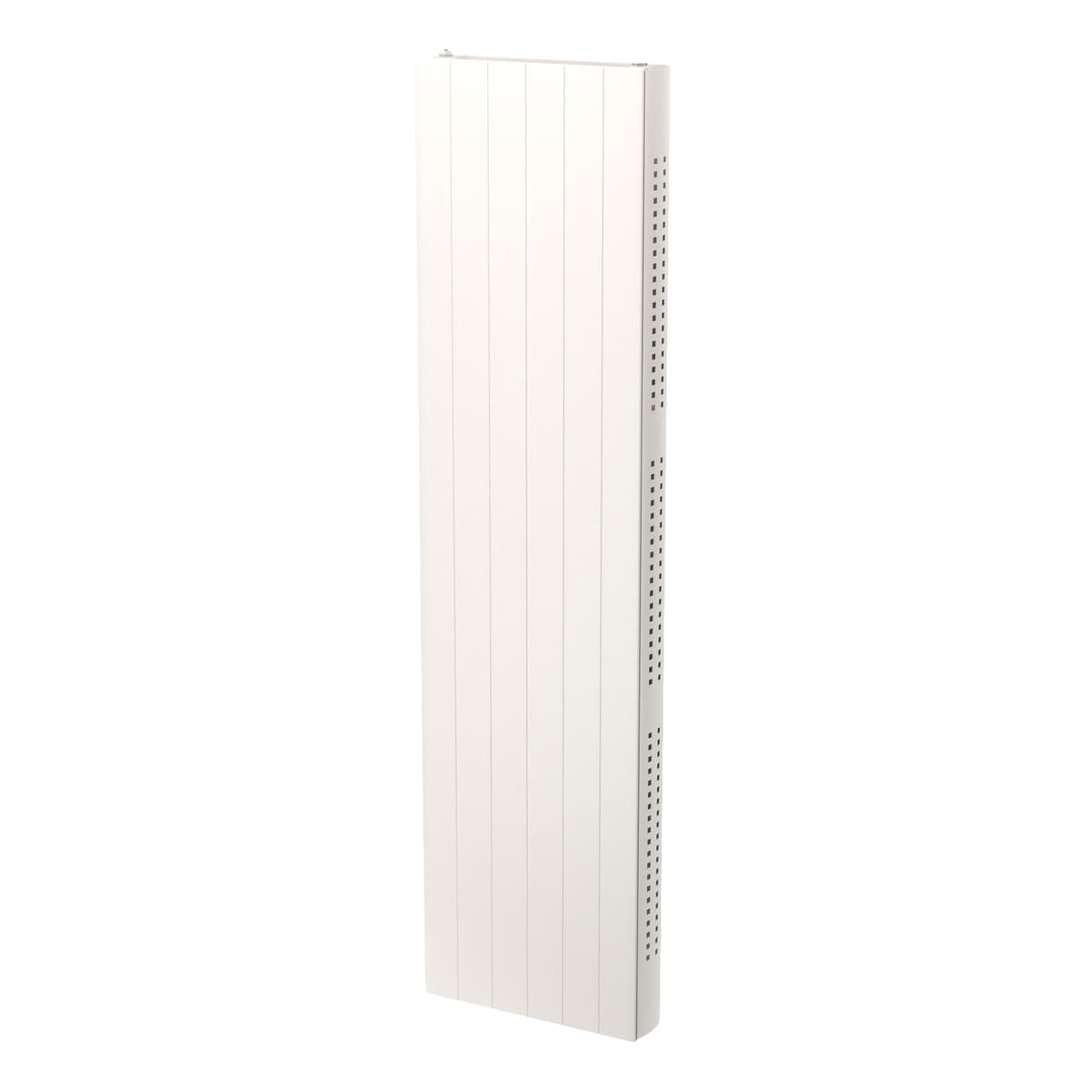

Vertikal panelradiator.

  • Vertikal konstruktion
  • Vendbar
  • EN 442-testet
  • Hygiejnecertificeret
  • Tilbehør tilgængeligt

Produktbeskrivelse

Faro V er en vertikal vandbåren panelradiator fra Purmo. Radiatoren fremstilles af koldvalset stålplade i henhold til EN 10130 (DIN 1623).

Faro V fås som type 21C med to varmepaneler og ét konvektionslag samt som type 22C med to varmepaneler og to konvektionslag.

Tilslutningerne er 6 × G1/2". Radiatoren kan vendes til over- eller bundtilslutning.
Ved toptilslutning kræves mindst 3 m vandsøjletryk og et flow på minimum 150 l/h.
Maksimal driftstemperatur er 110 °C.
Maksimalt driftstryk er 6 bar.

Varmeeffekten er målt i henhold til EN 442 ved 75/65/20 °C.

Faro V tilhører Purmos designradiatorer i stål, som er godkendt med PZH-hygiejnecertifikat.
Certifikatet omfatter anvendelse i bolig-, offentlige- og industribygninger i henhold til producentens anvisninger. I sundhedssektoren er anvendelsen begrænset til administrative og tekniske områder.

Leverancen omfatter vægbeslag, to sidepaneler, monteringsclips, boreskabelon, vendbar udluftningsventil, tre endepropper samt skruer og plugs. Standardfinish er hvid RAL 9016. Andre RAL- og metalliske farver fås. Håndklædestang i rustfrit stål fås som tilbehør.



Driftsforhold og installationsmiljø skal tages i betragtning, og installationsvejledningen skal følges. Garantiperioden er 10 år. Se garantibetingelserne for oplysninger om godkendte anvendelsesmiljøer.

Tekniske specifikationer

ETIM Class EC011022 - Panelradiator
Materiale Stål
Skriv 20 - 21
Overfladestruktur frontpanel Profileret - Flad glat
Vandbærende frontpanel Nej
Egnet til fugtige rum Nej
Højde [mm] 1500 - 2100
Længde [mm] 300 - 770
Dybde [mm] 82 - 84
Varmeafgivelse i henhold til EN 442 20 °C - 55/45 [W] 433 - 1276
Varmeafgivelse i henhold til EN 442 20 °C - 75/65 [W] 846 - 2473
Varmeafgivelse i henhold til EN 442 20 °C - 70/40 [W] 488 - 1427
Varmeafgivelse i henhold til EN 442 laboratorium Ja
N-eksponent 1.2671 - 1.3327
Maks. driftstryk [bar] 6 - 10
Vandindhold [l] 4 - 19.1
Standardfarve Ja
Farve Hvid
RAL-nummer 9016
Glansgrad Glansfuld
Svejste strimler Nej
Med sidelining Ja
Med topforing Ja / Nej
Sammenklappelig Ja
Antal standardforbindelser 3 - 4
Forbindelse 1, nederst til venstre Indtagsstrøm
Forbindelse 2, venstre side lavt Indtagsstrøm
Forbindelse 4, øverste venstre Andet - Indtagsstrøm
Forbindelse TC, øverste midte Dobbelt forbindelse, indgang-udgang
Forbindelse 5, øverste højre Udsugningsflow
Forbindelse 6, højre side top Andet
Forbindelse 7, højre side lav Andet
Forbindelse 8, nederst til højre Udsugningsflow
Forbindelse BC, nederste midte Dobbelt forbindelse, indgang-udgang
Gevindstørrelse (tommer) 1/2 tomme
Gevindforbindelse Intern gevind
Med enkeltpunktsforbindelse Nej
Med de-aerationsforbindelse Ja
Med afluftningsanlæg Ja
Med drænmulighed (tilslutning) Ja
Med drænvandventil Nej
Med integreret termostatventil Nej
Med termostatknap Nej
Med vægbeslag Ja
Egnet til elektrisk element Nej
Med elektrisk element Nej
Med blindpropper Ja
Med monteringsmateriale Ja
Egnet til håndklædeholder Ja
Med håndklædeholder Nej
Med håndklædeinddækning Nej
Egnet til hylde Nej
Faktor K 4.827 - 15.531
Watt Absolut [W] 846 - 2473
Varmeafgivelse i henhold til EN 442 20 °C - 45/35 [W] 252 - 737
Varmeafgivelse i henhold til EN 442 20 °C - 60/45 [W] 536 - 1308
Varmeafgivelse i henhold til EN 442 20 °C - 90/70 [W] 1164 - 3406
Varmeafgivelse i henhold til EN 442 20 °C – 55/45 (Btu/h) 1689 - 4118
Varmeafgivelse i henhold til EN 442 20 °C – 75/65 (Btu/h) 3258 - 8022
Maks. driftstemperatur [°C] 110
Monteringsretning Vertikal
Antal vægbeslag 3
Vandindhold pr. meter [l] 4 - 13.9
CO2/Kg ækvivalent pr. kg materiale 2.8
CO2/Kg ækvivalent pr. KW varme leveret af artiklerne 54.66
Vægt [kg] 5.24 - 89.83
Vægt pr. meter [kg] 26.2 - 81.95

Beregninger

Varer

Varenummer Varebeskrivelse Varmeafgivelse i henhold til EN 442 20 °C - 55/45 [W] Højde [mm] Længde [mm] Dybde [mm] Vandindhold [l] Vægt [kg] CO2/Kg ækvivalent pr. kg materiale
328848060 Faro V 21 1800x 600 930 1800 600 82 9.67 59.9 2.8
328848075 Faro V 21 1800x 750 1139 1800 750 82 12.1 74 2.8
328848130 Faro V 21 1950x 300 521 1950 300 82 5.2 34.09 2.8
328848145 Faro V 21 1950x 450 756 1950 450 82 7.8 49.26 2.8
328848160 Faro V 21 1950x 600 985 1950 600 82 10.4 64.44 2.8
328848175 Faro V 21 1950x 750 1207 1950 750 82 13 79.61 2.8
328848230 Faro V 21 2100x 300 548 2100 300 82 5.6 36.45 2.8
328848245 Faro V 21 2100x 450 796 2100 450 82 8.37 52.71 2.8
328848260 Faro V 21 2100x 600 1038 2100 600 82 11.13 68.97 2.8
328848275 Faro V 21 2100x 750 1276 2100 750 82 13.9 85.23 2.8
