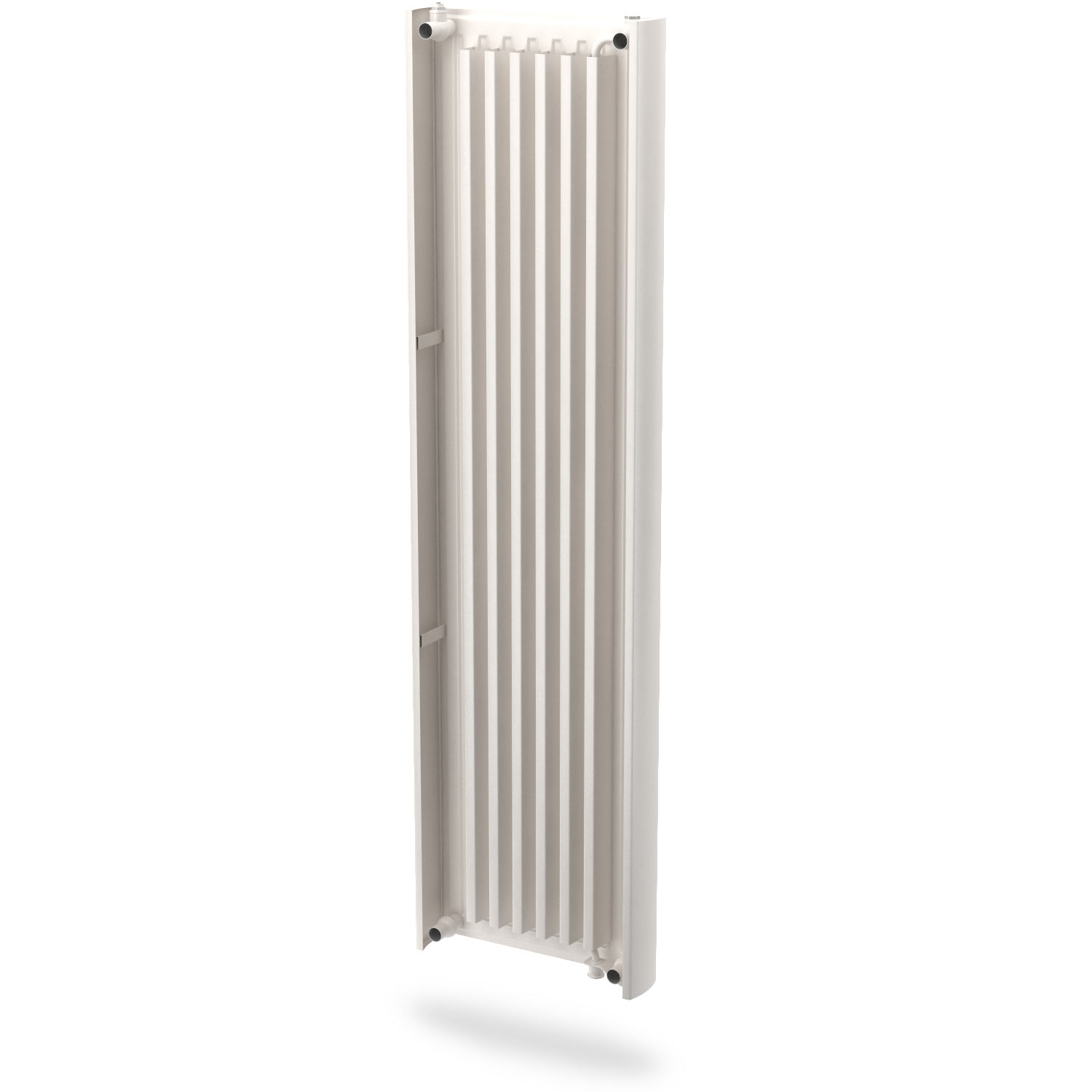

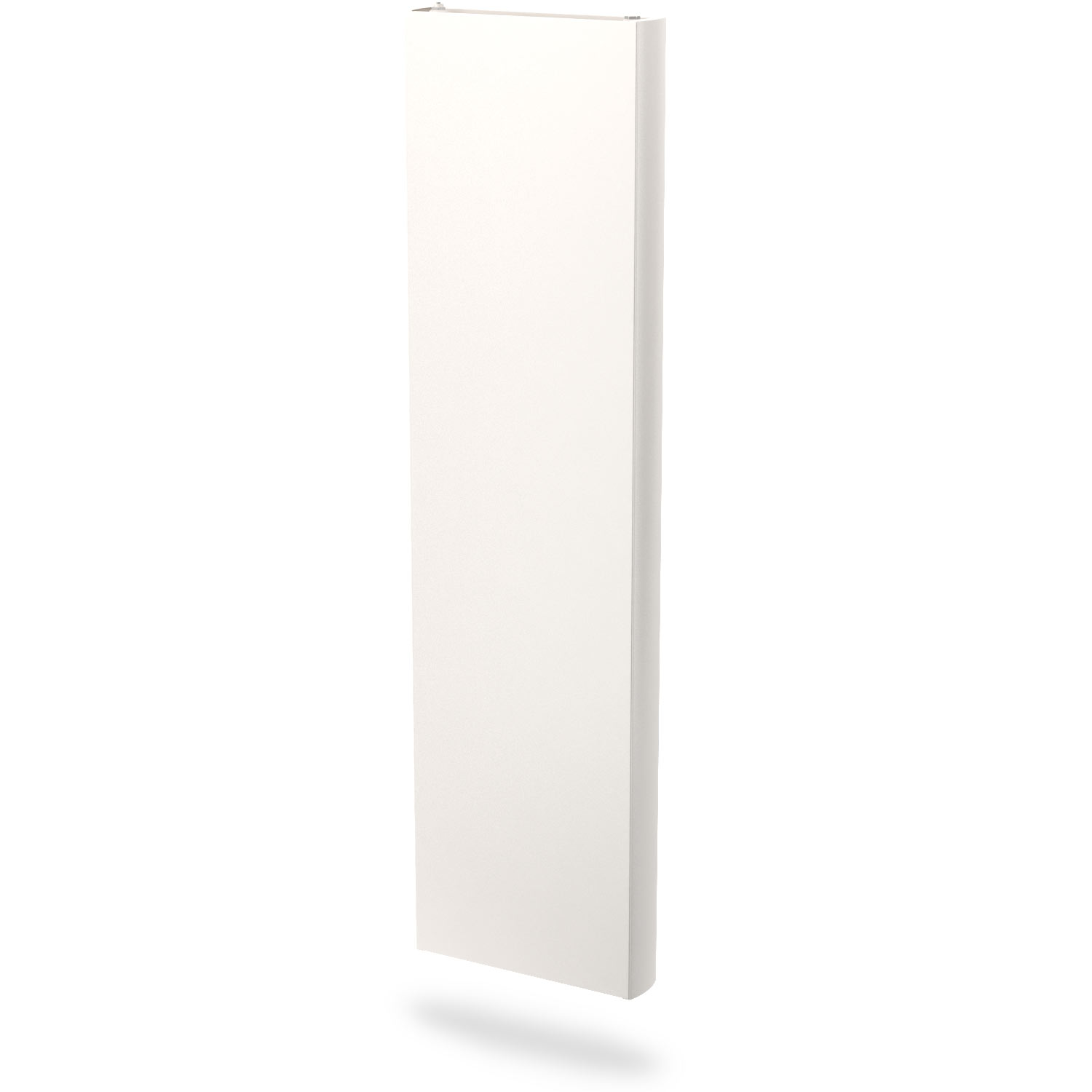

«Kos V» - строгая форма для классических интерьеров.
Модели линии декоративных радиаторов «Kos» отличаются гладкой передней панелью, чтó подчёркивает их элегантный, классический внешний вид. Красиво отделанная верхняя накладка типа «гриль», а также закруглённые боковые накладки смягчают строгость формы.
Это изделие имеется в наличии в большом ассортименте цветов и подходит к различным помещениям. Захват, имеющийся в качестве опции, позволяет оптимальным образом использовать радиатор на кухне. Отделка «Inox» придаст прелесть минималистическим интерьерам.

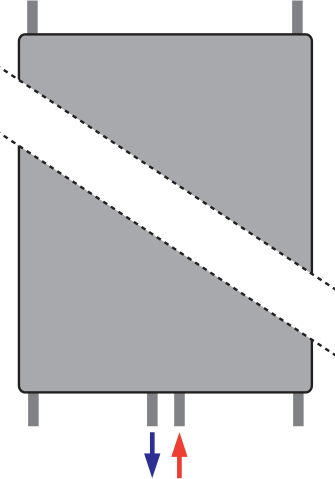

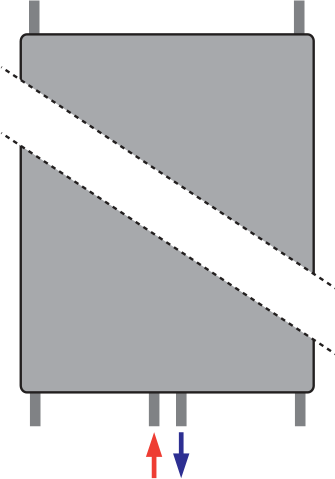

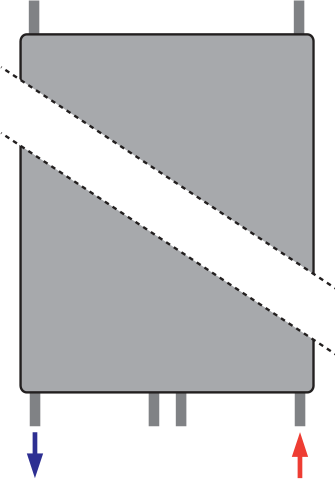

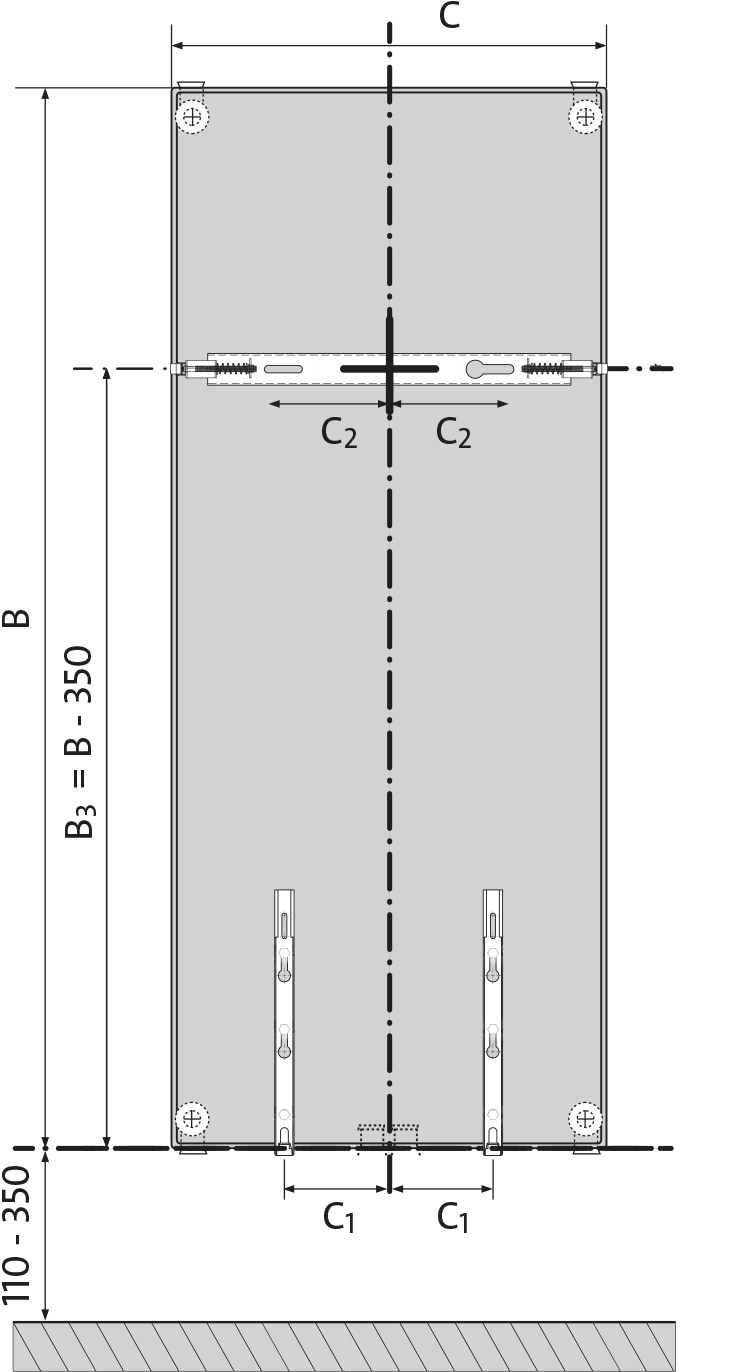

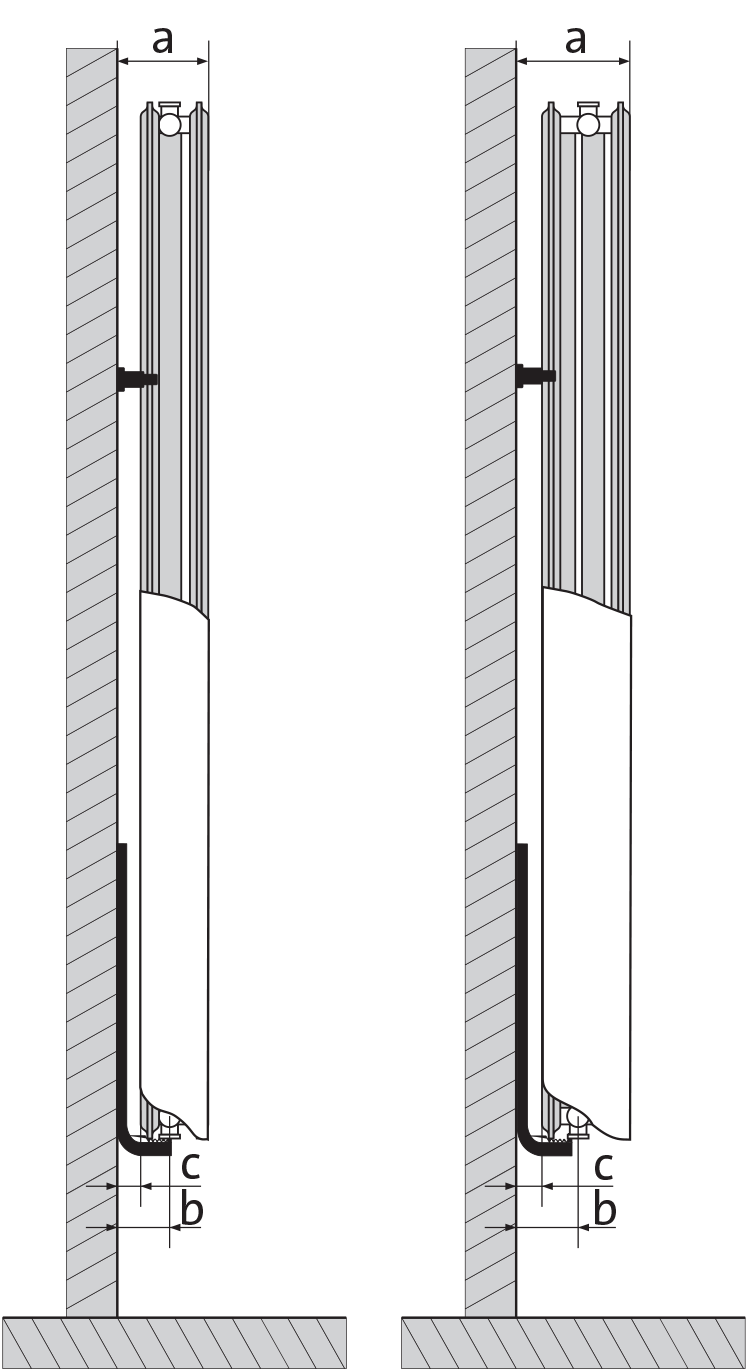

Технические данные:
Материал: | высококачественный низкоуглеродистый холоднокатаный глубокоштампованный лист |
Максимальное рабочее давление: | 6 бар |
Максимальная температура: | 99°C |

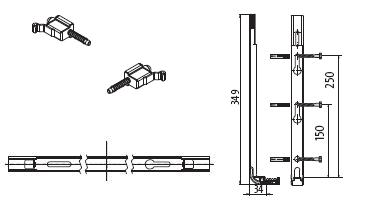

Комплектующие: | подвесы, 2 боковых накладки, крепящие зажимы, 1 шаблон для сверления, 1 вращающийся деаэратор, 3 пробки-заглушки |
Цвет: | RAL 9016, прочие – на заказRAL |
Применение: | Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером |
Гарантия: | 10 лет |
Толщина стали в соответствии с EN-442
тип KOV 21 |
тип KOV 22 |
тип KOS V 21, тип KOS V 22 |
||||||||||||||||||||||||||||
|
|
L длина [мм] |
параметры tп / tо / tв |
высота | ||
---|---|---|---|---|
1800 | 1950 | 2100 | ||
300 | 90/70/20 ˚C 75/65/20 ˚C |
1118 886 |
1182 936 |
1237 978 |
450 | 90/70/20 ˚C 75/65/20 ˚C |
1677 1329 |
1773 1404 |
1856 1467 |
600 | 90/70/20 ˚C 75/65/20 ˚C |
2236 1772 |
2365 1873 |
2475 1957 |
750 | 90/70/20 ˚C 75/65/20 ˚C |
2796 2216 |
2956 2341 |
3094 2446 |
[Вт/м] 105/75/20 ˚C показатель n |
4530 1,3192 |
4794 1,3231 |
5024 1,3327 |
L длина [мм] |
параметры tп / tо / tв |
высота | ||
---|---|---|---|---|
1800 | 1950 | 2100 | ||
300 | 90/70/20 ˚C 75/65/20 ˚C |
1324 1046 |
1418 1103 |
1469 1161 |
450 | 90/70/20 ˚C 75/65/20 ˚C |
1987 1569 |
2127 1654 |
2204 1742 |
600 | 90/70/20 ˚C 75/65/20 ˚C |
2649 2092 |
2835 2205 |
2939 2323 |
750 | 90/70/20 ˚C 75/65/20 ˚C |
3311 2615 |
3543 2756 |
3673 2903 |
[Вт/м] 105/75/20 ˚C показатель n |
5381 1,3387 |
5834 1,4255 |
5967 1,3343 |
Kos V inox | длина [мм] |
высота [мм] |
показатель n |
вес [кг] |
ёмкость [л] |
75/65/20 °C | 90/70/20 ˚C |
---|---|---|---|---|---|---|---|
KOS V 21 1800 450 INOX | 450 | 1800 | 1,3308 | 45,10 | 10,10 | 1183 | 1496 |
KOS V 21 1950 600 INOX | 600 | 1950 | 1,3600 | 64,20 | 14,30 | 1601 | 2035 |
KOS V 21 2100 750 INOX | 750 | 2100 | 1,3693 | 83,60 | 18,30 | 2095 | 2667 |
тип | 1800 | 1950 | 2100 |
---|---|---|---|
KOV 21 | 21,47 | 24,13 | 25,47 |
KOV 22 | 21,73 | 23,47 | 25,33 |
тип | 1800 | 1950 | 2100 |
---|---|---|---|
KOV 21 | 100,27 | 109,33 | 117,07 |
KOV 22 | 111,60 | 123,73 | 130,93 |
Для многопанельных радиаторов падение давления в радиаторе описывается формулой:
Δp= 0,0105 * q2
Kv = 3,1 m3/h
где:
Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
q - поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]
тип KOS V 21, тип KOS V 22 |
||||||||||||||||||||||||||||
|
|
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Таблица составлена для коэффициента n = 1,3
Условия гарантии на радиаторы «Пурмо»
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
