Трубчатые радиаторы

Delta Column Bench

Трубчатые радиаторы - Delta Column Bench

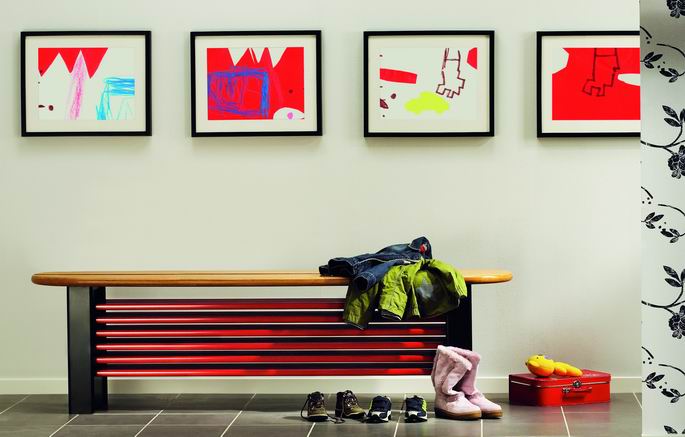

Радиаторы Delta Column Bench –наше предложение для взыскательных клиентов, представлящее идеальное для использования в быту сочетание радиатора и скамьи. Если другие радиаторы Delta лишь ненавязчиво украшают интерьер помещения, эти радиаторы притягивают взгляд своим дизайнерским решением. Разработанные известными архитекторами, элегантные и функциональные, они в равной степени привлекательны и уникальны. Верхняя панель, выполненная из дерева или мрамора, представляет собой дополнительный декоративный элемент, подчеркивающий изысканность спроектированного помещения. Хорошо продуманное решение невидимого снаружи подсоединения к системе также способствует повышению эстетических характеристик данного радиатора. Прочие преимущества радиаторов Delta расширяют возможность поиска соответствующего решения для интерьеров любого типа. Высококачественная покраска в цвета из палитры RAL открывает широкие возможности колористического решения. Огромный выбор вариантов исполнения различнойвысоты и длины позволяет подобрать идеальный вариант радиатора для проектируемого пространства



+

 Delta Column Bench:

Описание:

декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешних труб с D-образным профилем обеспечивает повышенную тепловую мощность. От 4 до 7 шеститрубных секций, расположенных горизонтально одна над другой.
Толщина стали в соответствии с EN-442

Высота [мм]:

387 (200)*, 437 (250)*, 487 (300)*, 537 (350)*
Длина [мм]: 1535-2835
Глубина: 300 мм
Подключение: подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; обратная магистраль – справа внизу в крайней секции G ½ дюйма; В Column Bench с внешним термостатическим клапаном с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – с левой стороны внизу; воздухоотводчик с резьбой G ½ дюйма – с правой стороны сверху
Рабочее давление: 10 бар
Цвет: белый RAL 9016; другие цвета RAL – на заказ; возможна поставка радиатора и комплекта декоративных защитных элементов в различных расцветках RAL
Комплект поставки: комплектная поставка с кронштейнами (3 кронштейна, для радиаторов длиной свыше 2000 мм) и комплектом декоративных элементов, без верхней панели (поставка на заказ – в зависимости от желания клиента)
Упаковка: транспортировочная упаковка, не наносящая вреда окружающей среде, с защитой краев, упаковка в термоусадочную пленку
Гарантия: 10 лет


* размеры указаны для комплекта без верхней панели; размеры одного радиатора приведены в скобках.

Размер радиаторов

вид спереди

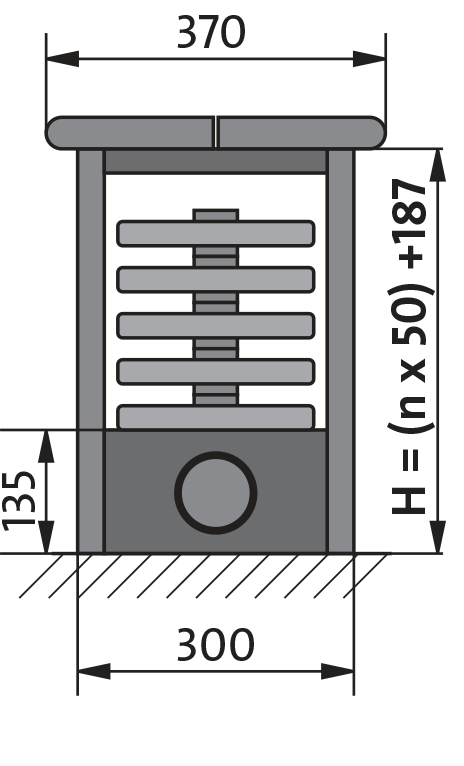

вид сбоку

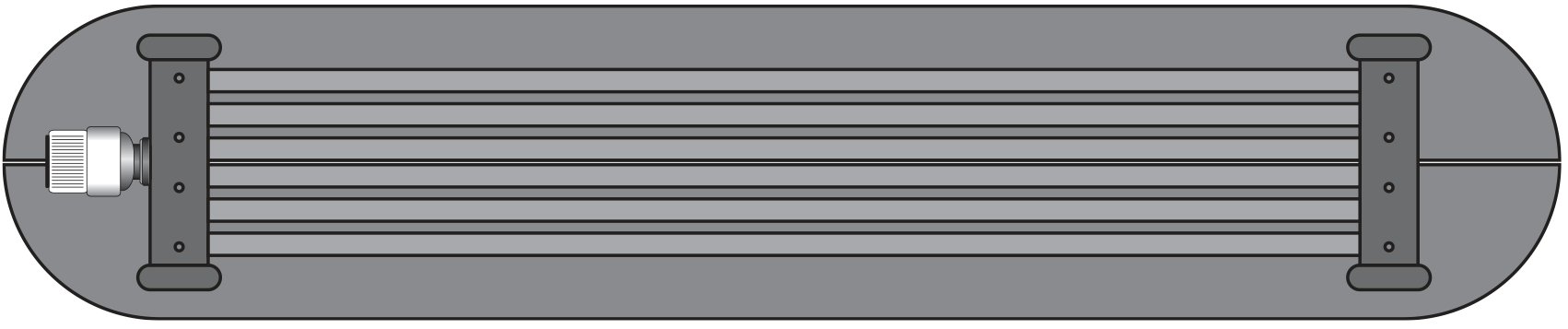

вид снизу


H - высота радиатора
L - длина радиатора
B - ширина радиатора
n - количество секций
o - воздухоотводчик

Тепловая мощность

L [мм]
кол-во труб в секции
B [мм]
1500 1800 2000 2500 2800
6
215
6
215
6
215
6
215
6
215
тип DBH6150.. DBH6180.. DBH6200.. DBH6250.. DBH6280..
кол-во секций
H [мм]
[W] [W] [W] [W] [W]
4
200
1411
1129
715
1696
1358
862
1886
1511
960
2362
1895
1208
2648
2126
1358
5
250
1742
1403
901
2097
1688
1083
2334
1878
1204
2929
2354
1506
3287
2641
1687
6
300
1934
1555
995
2337
1879
1203
2606
2096
1342
3285
2643
1695
3695
2974
1908
7
350
2204
1772
1134
2670
2144
1368
2982
2392
1524
3770
3017
1913
4247
3395
2147
Тепловая мощность радиаторов (Вт) в соответствии со стандартом EN 442 для параметров 75/65/20˚C, 70/55/20˚C и 55/45/20˚C.
коэффициент n
4
200
1,3156 1,3103 1,3067 1,2978 1,2925
5
250
1,2755 1,2789 1,2811 1,2867 1,2901
6
300
1,2864 1,2847 1,2835 1,2806 1,2789
7
350
1,2863 1,2940 1,2992 1,3121 1,3198

Гидравлические характеристики



Гидравлические характеристики - Delta Bench:

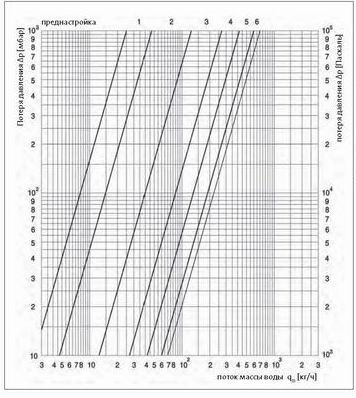

Гидравлическая характеристика радиатора с клапанной вставкой Oventrop
с нижним подключением, для отклонения пропорциональности 2 K

Пред-настройка kv
1 0,047
2 0,126
3 0,269
4 0,417
5 0,6
6 0,7



Емкость и вес

  вес [кг] / объем [л]
4
200
37,5 / 16,4 42,8  / 19,3 46,4 / 21,3 55,3 / 26,2 64,2 / 29,2
5
250
45,2 / 20,4 51,9  / 24,1 56,4 / 26,6 67,5 / 32,8 78,6 / 36,5
6
300
52,9 / 24,5 60,9  / 29,0 66,3 / 31,9 79,6 / 39,3 93,0 / 43,8
7
350
60,6 / 28,6 70,0  / 33,8 76,3 / 37,2 91,8 / 45,9 107,4 / 51,1

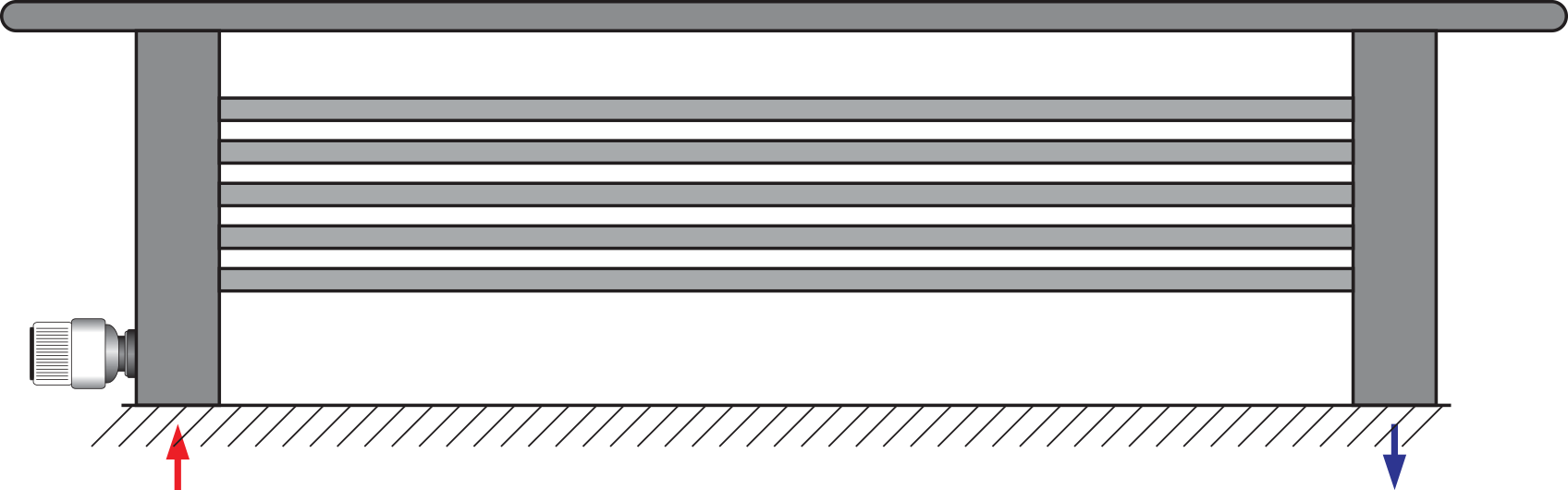

Способы подсоединения

Способы подсоединения - Delta Column Bench:

Подключение: подача – слева снизу в крайней секции, внутренняя резьба G ½ дюйма; обратная магистраль – справа внизу в крайней секции G ½ дюйма; В Column Bench с внешним термостатическим клапаном с предварительной настройкой вместе с термостатической головкой с соединительной резьбой M 30x1,5 мм – с левой стороны внизу; воздухоотводчик с резьбой G ½ дюйма – с правой стороны сверху.





Крепления

Крепления - Delta Column Bench:

декоративный комплект для установки на полу и для маскировки подключений радиатора, с возможностью установки верхней панели у клиента.



Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Tрубчатые радиаторы Delta Laserline

Технический каталог - клапаиы

Гигиенический сертификат- pадиаторы гигиеническиe, Delta

Термостатическая головка Purmo DTW30

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
