Стальные радиаторы - PURMO Vertical



Вертикальный радиатор с профилированной передней панелью, занимающий немного места у стены.

+

Технические данные:

Материал: высококачественный низкоуглеродистый холоднокатаный глубокоштампованный лист
Максимальное рабочее давление: 6 бар
Максимальная температура: 110°C
Комплектующие: подвесы, 2 боковых накладки, крепящие зажимы, 1 шаблон для сверления, 1 вращающийся деаэратор, 3 пробки-заглушки
Окраска:  RAL 9016 белоснежный, прочие – на заказ
Гарантия: 10 лет
Толщина стали в соответствии с EN-442





Размер радиаторов

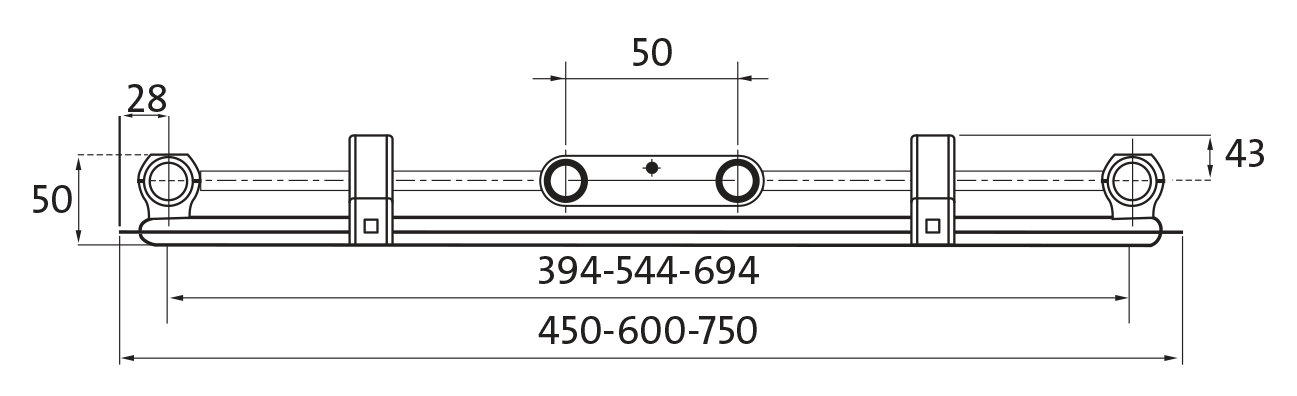

VR 10

VR 20C

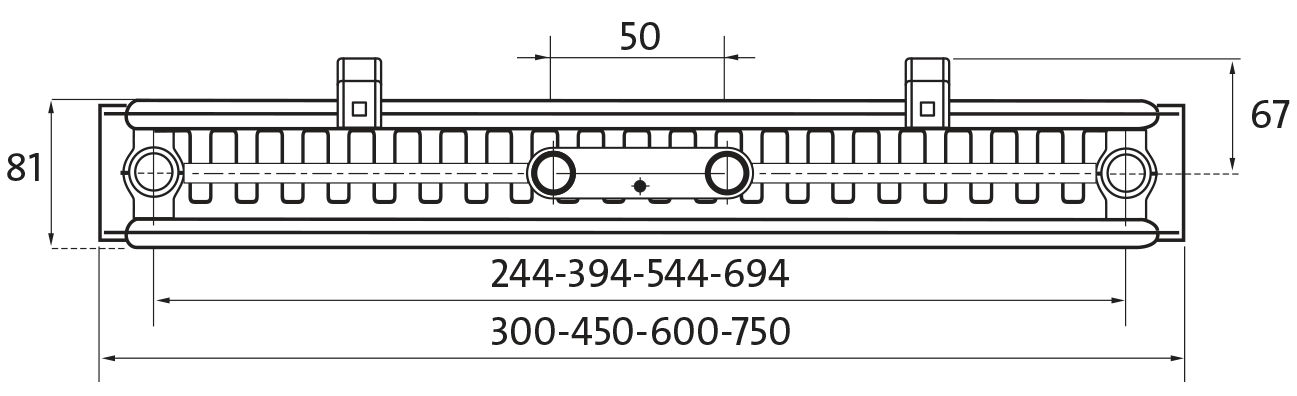

VR 21C

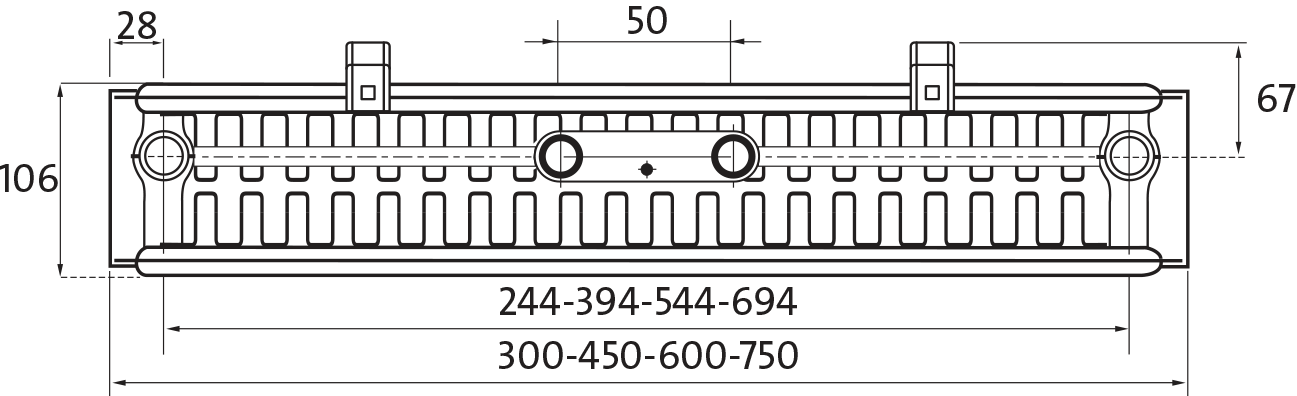

VR 22C

Размеры радиаторов VERTICAL (mm):

B - высота: 1500, 1800, 1950, 2100, 2300
C - длина: 300, 450, 600, 750

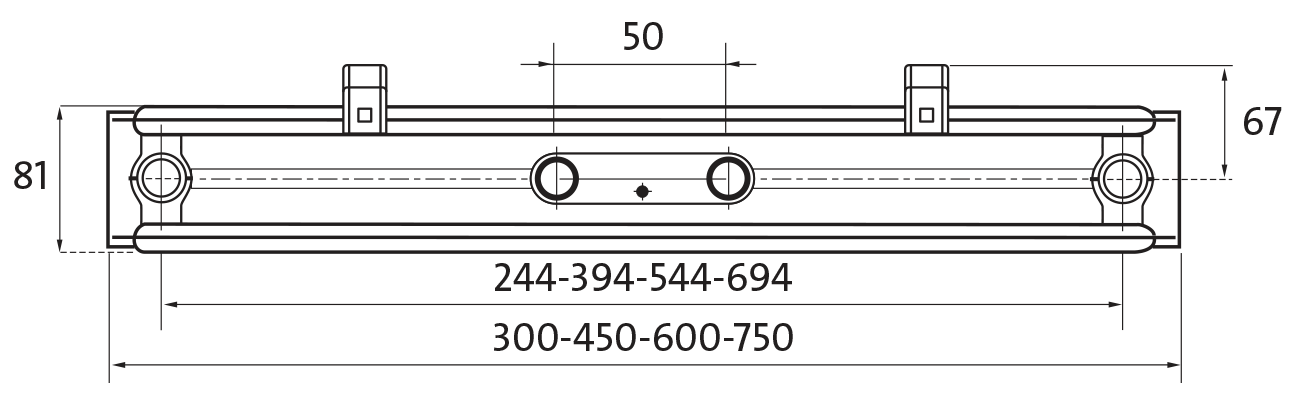

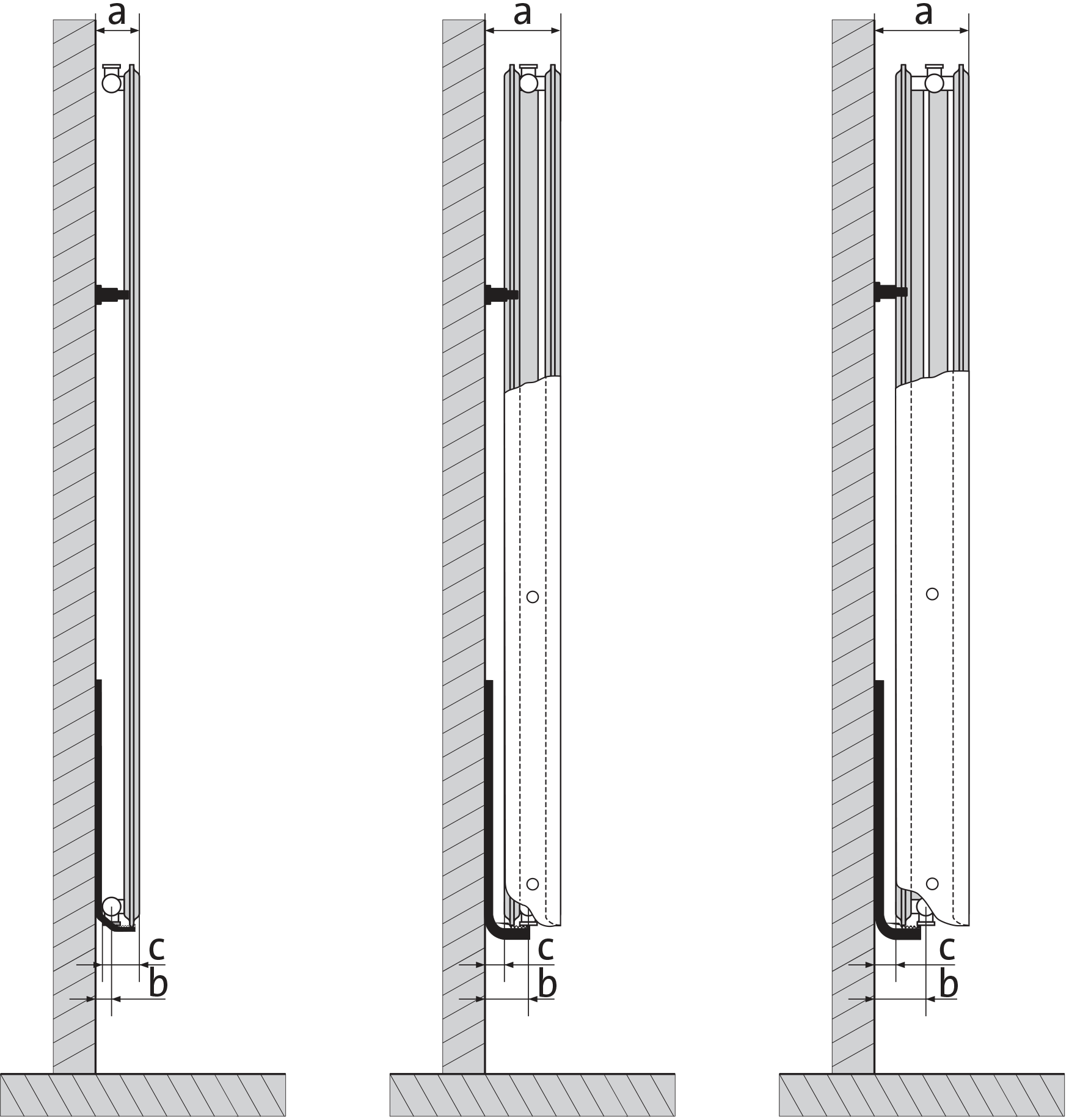

Виды сбоку

VR10, VR20C, VR21C, VR22C

тип VR10 VR20C, VR21C VR22C
a 80 108 133
b 43 67 67
c 65 27 27

Тепловая мощность

Тепловая мощность [W] радиаторов KONTI при температуре воздуха в отапливаемом помещении
ti = 20oC (высота и длина в мм.)

тип  VR10C  VR20C  VR21C
длина [mm] высота [mm] 1500 1800 1950 2100 1800 1950 2100 1800 1950 2100
300 75/65ºC - - - - 819 877 935 963 1020 1081
  70/55ºC - - - - 662 708 775 775 820 870
450 75/65°C 650  765  819  876 1229 1315 1403 1445 1530 1621
  70/55°C 522  611  653  697 984 1052 1122 1151 1218 1292
600 75/65°C 867  1020  1092  1168  1638 1753 1870 1926 2040 2162
70/55°C 696  815  870  929 1312 1403 1496 1535 1624 1723
750 75/65°C -  1275  1365  1460  2048 2192 2338 2408 2550 2702
  70/55°C -  1018  1088  1126 1640 1754 1870 1919 2030 2154
тип VR22C
длина [mm] высота [mm] 1800 1950 2100 2300
300  75/65ºC  1132 1192 1252 1332
   70/55ºC  908 955 1002 1067
450 75/65°C 1698 1788 1877 1998
  70/55°C 1362 1433 1503 1600
600 75/65°C 2264 2384 2503 2663
70/55°C 1725 1836 1951 2133
750 75/65°C - 2980 3129 3329
70/55°C - 2295 2440 2582

Емкость и вес

Емкость и вес радиаторов PURMO Vertical:


Водяная емкость приведена в дм3 на 1 метр длины радиатора

тип 1500  1800  1950  2100  2300
VR10C 9,83 10,13 11,07 12,00
VR20C 21,83 23,78 25,65
VR21C 21,47 24,13 25,47
VR22C 21,60 23,13 24,67 26,67

Вес приведен в килограммах на 1 метр длины радиатора

тип 1500  1800  1950  2100  2300
VR10C 31,33 37,47 38,67 40,13
VR20C 71,33 77,07 81,73
VR21C 83,07 91,33 96,93
VR22C 93,87 102,33 110,80 118,27






Гидравлические характеристики

Гидравлические характеристики

Сопротивление течению воды через радиатор зависит от её массового расхода.
Для однопанельных радиаторов типа C11и H10 падение давления в радиаторе описывается уравнением:
Δp= 0,0160 * q2           Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22и C33,а также H20 и H30 падение давления в радиаторе описывается уравнением:
Δp= 0,0105 * q2        Kv = 3,1 m3/h,
где:
Δp- сопротивление течению воды через радиатор, выраженное в паскалях [Пa]
q - массовый расход воды, проходящей через радиатор, выраженный в килограммах в час [кг/ч]

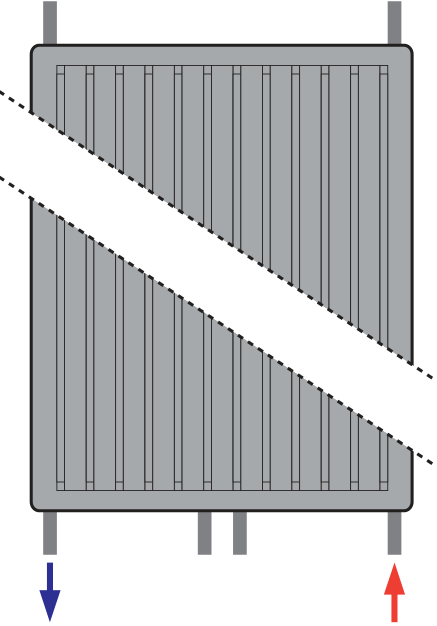

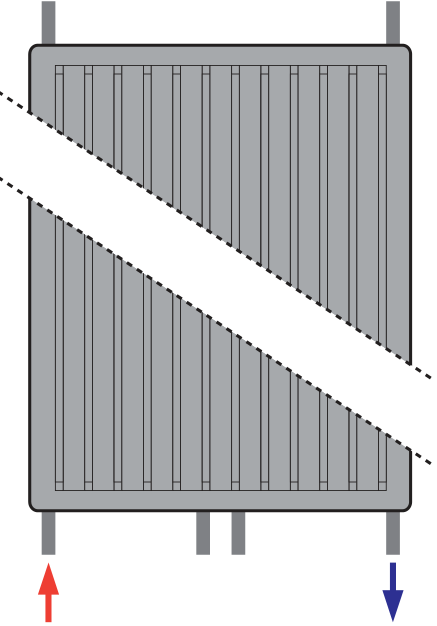

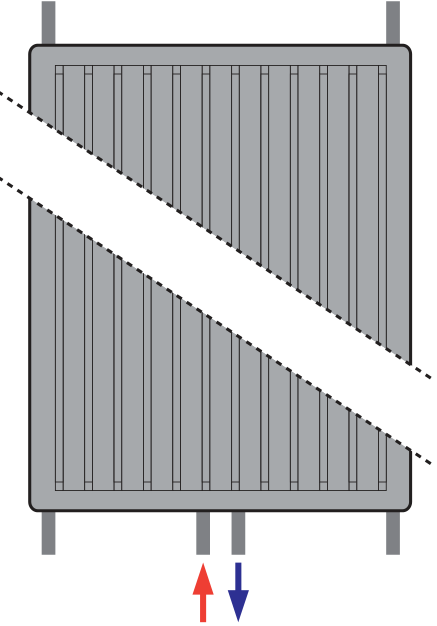

Способы подсоединения

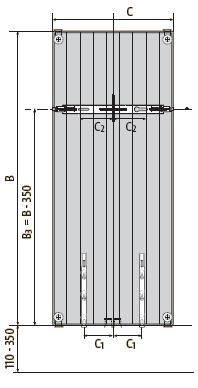

Крепления

C 300 450 600 750
C1 75 100 175 250
C2 50 125 200 275

для Vertical 10

для Vertical 20C, 21C, 22C

Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
  95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
  90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
  85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
  80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
  75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
  90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
  85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
  80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
  75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
  70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Purmo – Стальной радиатор №1

Purmo – Стальной радиатор №1
PDF: 0.49 MB
Загрузить файл Посмотреть

Технический каталог - клапаиы

Технический каталог - клапаиы
PDF: 0.38 MB
Загрузить файл Посмотреть

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
