На рынке имеется много моделей радиаторов с гладкой передней панелью – однако все они разные. Проект нового плоского радиатора фирмы PURMO диктует новые направления. Гладкая передняя панель, накладываемая на основную панель, позволяет добиться высокоэстетичной отделки без одновременной потери устойчивости к действию высокого давления. Они могут работать в системах с рабочим давлением до 10 бар. Кроме стандартных высот конструкций можно также получить радиатор Plan с высотой, подходящей к модернизированным системам со старыми чугунными радиаторами.Стандартно радиатор Purmo Plan Ventil Hygiene лишён конвекционных рёбер и поставляется без боковых накладок и верхнего гриля. Его подвесы позволяют выполнять требования, предъявляемые правилами, относящимися к объектам службы здравоохранения и другим с повышенной асептикой.
Четыре присоединительных штуцера ½” позволяют подсоединять радиатор слева или справа. Purmo Plan Ventil Hygiene – это высококлассный радиатор с гладкой поверхностью передней панели.
Технические данные:
Материал: | высококачественная низкоуглеродистая холоднокатная сталь |
Высота радиаторов: | 300, 500, 600, 900 мм |
Длина радиаторов: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм |
Рабочее давление: | 10 бар |
Испытательное давление | 13 бар (во время производства) 12 бар (после установки) |
Максимальная температура: | 110°C |
Цвет: | RAL 9016 белоснежный, другие – на заказ |
Сертификат соответствия: | |
Гигиенический сертификат: | |
Гарантия: | 10 лет |
Толщина стали в соответствии с EN-442
тип FHV 10 |
тип FHV 20 |
тип FHV 30 |

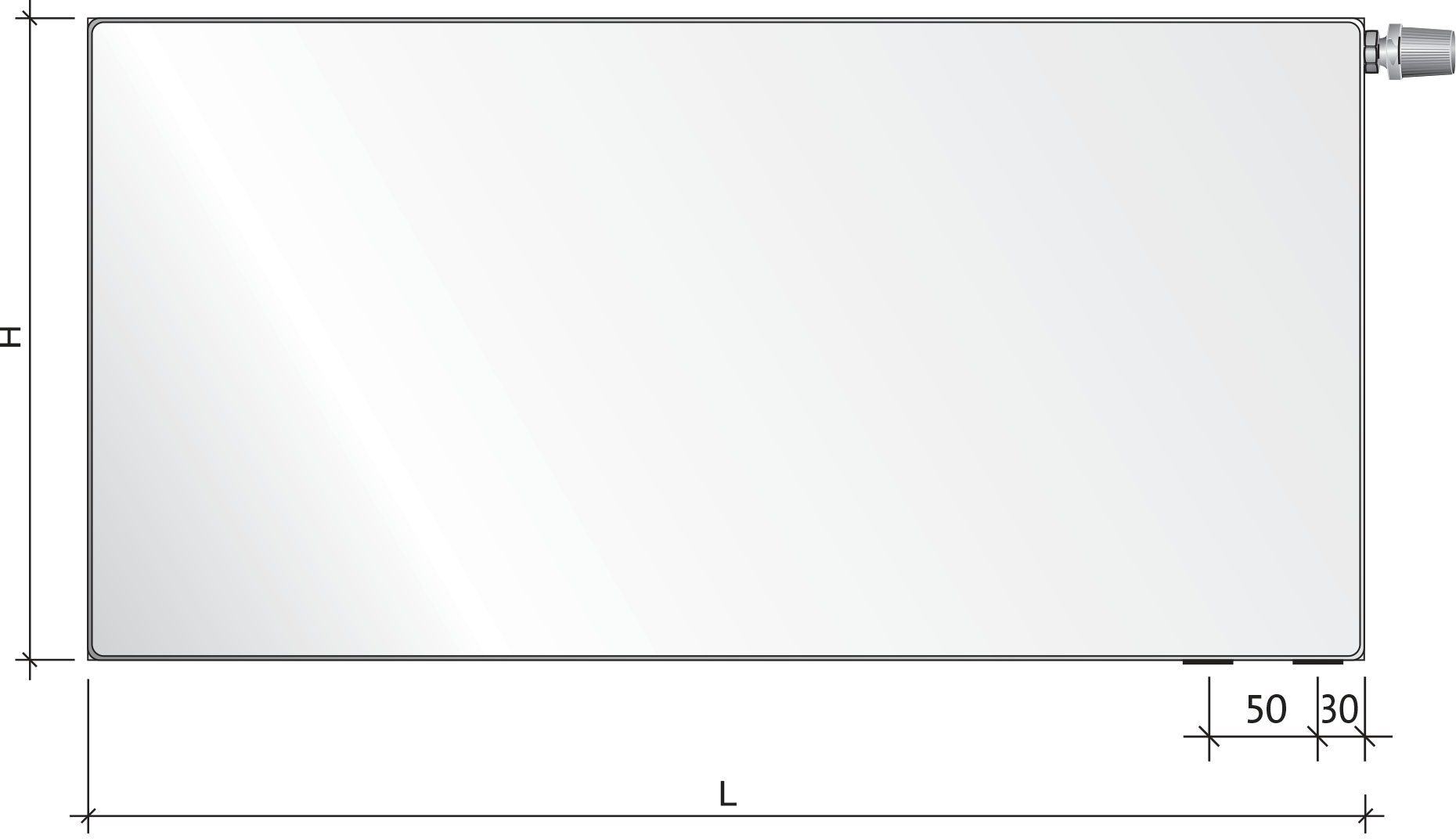

Размеры радиаторов (в миллиметрах) :
H - высота 300, 500, 600, 900
L - длинна 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**.
h - монтажное расстояние
** - кроме высота 900mm
PURMO FHV | 10 | 20 | 30 |
---|---|---|---|
толщина радиатора | 49 | 104 | 154 |
A - Глубина подвески | 100 | 100 | 100 |
B - Суммарная глубина | 116 | 204 | 254 |
C - Ось подсоединения | 84 | 151 | 151 |
высота | 300 | 500 | 600 | 900 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
длинна | typ | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 | FHV10 | FHV20 | FHV30 |
1000 | Δt=50K | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
400 | 75/65°C | 125 | 239 | 334 | 202 | 352 | 488 | 237 | 406 | 560 | 328 | 564 | 771 |
70/55°C | 100 | 193 | 268 | 163 | 283 | 391 | 191 | 326 | 449 | 264 | 455 | 617 | |
55/45°C | 64 | 124 | 171 | 104 | 182 | 249 | 123 | 209 | 285 | 170 | 292 | 391 | |
600 | 75/65°C | 188 | 359 | 500 | 303 | 528 | 731 | 355 | 609 | 840 | 492 | 847 | 1156 |
70/55°C | 150 | 289 | 402 | 244 | 425 | 586 | 287 | 490 | 673 | 396 | 682 | 925 | |
55/45°C | 96 | 186 | 257 | 156 | 272 | 373 | 185 | 313 | 427 | 254 | 438 | 586 | |
800 | 75/65°C | 250 | 478 | 667 | 404 | 704 | 975 | 474 | 812 | 1120 | 656 | 1129 | 1542 |
70/55°C | 201 | 386 | 536 | 325 | 566 | 782 | 382 | 653 | 897 | 528 | 910 | 1233 | |
55/45°C | 127 | 248 | 342 | 209 | 363 | 497 | 246 | 418 | 570 | 339 | 585 | 781 | |
1000 | 75/65°C | 313 | 598 | 834 | 505 | 880 | 1219 | 592 | 1015 | 1400 | 820 | 1411 | 1927 |
70/55°C | 251 | 482 | 670 | 406 | 708 | 977 | 478 | 816 | 1121 | 660 | 1137 | 1542 | |
55/45°C | 159 | 310 | 428 | 261 | 454 | 622 | 308 | 522 | 712 | 424 | 731 | 976 | |
1200 | 75/65°C | 376 | 718 | 1001 | 606 | 1056 | 1463 | 710 | 1218 | 1680 | 984 | 1693 | 2312 |
70/55°C | 301 | 578 | 804 | 488 | 850 | 1173 | 573 | 979 | 1346 | 792 | 1364 | 1850 | |
55/45°C | 191 | 372 | 513 | 313 | 545 | 746 | 369 | 627 | 855 | 509 | 877 | 1172 | |
1400 | 75/65°C | 438 | 837 | 1168 | 707 | 1232 | 1707 | 829 | 1421 | 1960 | 1148 | 1975 | 2698 |
70/55°C | 351 | 675 | 938 | 569 | 991 | 1368 | 669 | 1142 | 1570 | 924 | 1592 | 2158 | |
55/45°C | 223 | 434 | 599 | 365 | 635 | 871 | 431 | 731 | 997 | 593 | 1023 | 1367 | |
1600 | 75/65°C | 501 | 957 | 1334 | 808 | 1408 | 1950 | 947 | 1624 | 2240 | 1312 | 2258 | 3083 |
70/55°C | 401 | 771 | 1072 | 650 | 1133 | 1564 | 764 | 1306 | 1794 | 1056 | 1819 | 2466 | |
55/45°C | 255 | 496 | 684 | 417 | 726 | 995 | 493 | 835 | 1140 | 678 | 1169 | 1562 | |
1800 | 75/65°C | 563 | 1076 | 1501 | 909 | 1584 | 2194 | 1066 | 1827 | 2520 | 1476 | 2540 | 3469 |
70/55°C | 451 | 868 | 1206 | 732 | 1275 | 1759 | 860 | 1469 | 2019 | 1188 | 2046 | 2775 | |
55/45°C | 287 | 558 | 770 | 469 | 817 | 1119 | 554 | 940 | 1282 | 763 | 1315 | 1758 | |
2000 | 75/65°C | 626 | 1196 | 1668 | 1010 | 1760 | 2438 | 1184 | 2030 | 2800 | 1640 | 2822 | 3854 |
70/55°C | 501 | 964 | 1339 | 813 | 1416 | 1955 | 955 | 1632 | 2243 | 1320 | 2274 | 3083 | |
55/45°C | 319 | 620 | 855 | 521 | 908 | 1244 | 616 | 1044 | 1425 | 848 | 1462 | 1953 | |
2300 | 75/65°C | 720 | 1375 | 1918 | 1162 | 2024 | 2804 | 1362 | 2335 | 3220 | 1886 | 3245 | 4432 |
70/55°C | 577 | 1109 | 1540 | 935 | 1629 | 2248 | 1099 | 1877 | 2579 | 1519 | 2615 | 3545 | |
55/45°C | 366 | 713 | 983 | 600 | 1044 | 1430 | 708 | 1201 | 1638 | 975 | 1681 | 2246 | |
2600 | 75/65°C | 814 | 1555 | 2168 | 1313 | 2288 | 3169 | 1539 | 2639 | 3640 | 2132 | 3669 | 5010 |
70/55°C | 652 | 1253 | 1741 | 1057 | 1841 | 2541 | 1242 | 2122 | 2916 | 1717 | 2956 | 4008 | |
55/45°C | 414 | 806 | 1112 | 678 | 1180 | 1617 | 801 | 1358 | 1852 | 1102 | 1900 | 2539 | |
3000 | 75/65°C | 939 | 1794 | 2502 | 1515 | 2640 | 3657 | 1776 | 3045 | 4200 | 2460 | 4233 | 5781 |
70/55°C | 752 | 1446 | 2009 | 1219 | 2124 | 2932 | 1433 | 2448 | 3364 | 1981 | 3411 | 4625 | |
55/45°C | 478 | 930 | 1283 | 782 | 1362 | 1866 | 924 | 1566 | 2137 | 1271 | 2192 | 2929 |
Емкость и вес радиаторов PURMO Plan Ventil Hygiene:
размер [mm]: | 300 | 500 | 600 | 900 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
вес [mm]: | 8,2 | 16,2 | 21,2 | 10,6 | 20,5 | 31,2 | 16,4 | 28,8 | 41,8 | 23,9 | 43,1 | 62,0 |
емкость [mm]: | 1,5 | 3,2 | 5,1 | 2,9 | 5,2 | 7,5 | 3,4 | 6,1 | 8,8 | 4,5 | 8,8 | 13,0 |
Вес приведен в килограммах на один метр длины радиатора.
Водяная ёмкость приведена в дм3 на 1 метр длины радиатора.
Радиаторы типа FHV снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.Пример подбора предварительной настройки:
Данные:
Расчеты:
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.
нижнее подсоединение |
промежуточное диагональное подсоединение |
промежуточное боковое подсоединение |
Новые подвесы для гигиенических радиаторов
Помещения на объектах службы здравоохранения должны отвечать соответствующим требованиям. Они касаются, в частности, систем, в том числе также радиаторов, центрального отопления. Требования, которым должны отвечать с санитарной точки зрения помещения в учреждениях медицинского обслуживания, содержатся в Распоряжении министра здравоохранения и социального обеспечения от 22 июня 2005 г., которое заменило Распоряжение от 21 сентября 1992 г. («Законодательный дневник» № 74 за 1992 г., поз. 366). Новое Распоряжение («Зак. дн.» № 116, поз. 985 за 2005 г.) вступило в силу 1 июля 2005 г. Одним из требований, перечисленных в распоряжении, является положение о рекомендуемых расстояниях радиатора от строительных перегородок. Радиаторы должны крепиться к стене не ниже 0,10 м от пола и не ближе 0,10 м от лицевой поверхности отделанной стены. В учреждениях медицинского обслуживания перед вступлением в силу настоящего распоряжения допускается, за исключением помещений с повышенной асептикой, установка радиаторов не ближе 0,06 м от лицевой поверхности отделанной стены. Радиаторы должны быть гладкими, позволяющими мыть их и содержать в чистоте. Не допускается потолочное отопление и установка радиаторов из труб с рёбрами, за исключением технических помещений.Идя навстречу всё более высоким требованиям клиентов, наша фирма с весны 2005 г. решила внедрить новые типы подвесов для установки радиаторов на стене вместо применявшихся до сих пор подвесов типа Senior 304 и Senior 338.
Новые подвесы – это уже известные ранее рельсовые консоли типа Monclac, но с соответствующим образом увеличенным выносом – соответственно 66 мм и 100 мм – без возможности регулировки. Ввиду разнообразия типов, высоты и длины радиаторов P и PV, для надлежащего подбора соответствующего количества подвесов служат вспомогательные таблицы, помещённые ниже.Необходимо помнить, что только применение соответствующих подвесов в рекомендуемом количестве обеспечит прочное и надёжное крепление радиаторов.
Кронштейны с плечом 108 мм – макс. вертикальная нагрузка на 1 кронштейн составляет 125 кг
ВНИМАНИЕ: Крепления к гигиеническим радиаторам необходимо заказывать отдельно.
Крепления упакованы в комплекты по 2 шт. В таблице показано количество единичных креплений, а не комплектов!!!
Комплект стенных консолей для радиаторов типа FHV10, FHV20, FHV30Количество консолей, в зависимости от высоты и длины радиатора, указано в отдельной таблице |
|
Стойка напольная типа 815 для многопанельных радиаторов типа FHV20, FHV30Это решение, не рекомендованное министром здравоохранения и социального обеспечения для объектов службы здравоохранения, но его можно использовать для других объектов, к которым не предъявляются особые гигиенические требования. |
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Условия гарантии на радиаторы «Пурмо»
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
