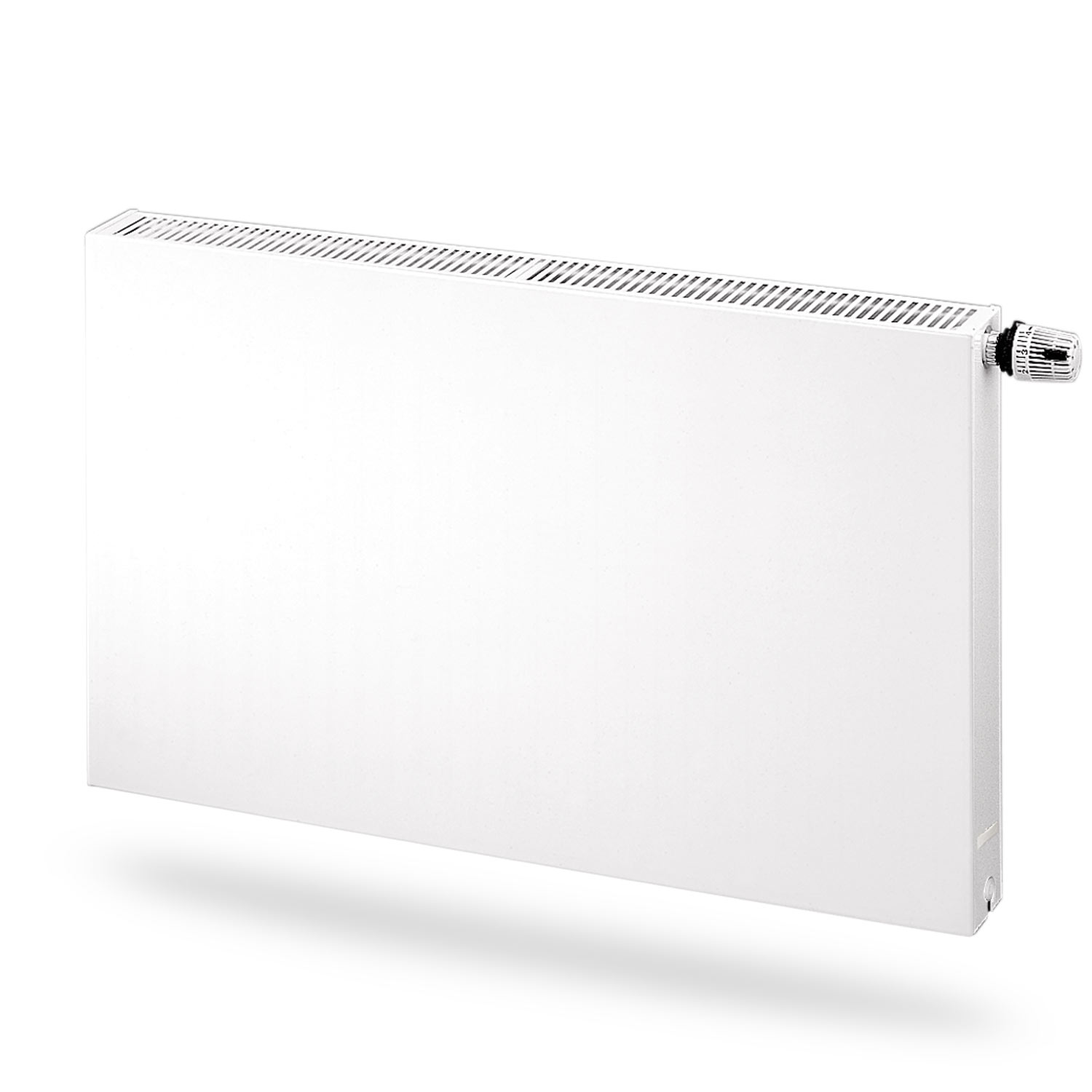

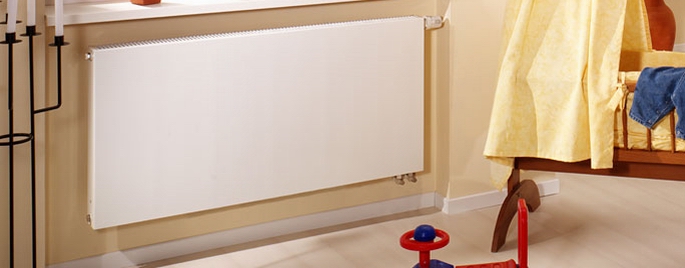

Радиаторы с плоской передней панелью, наложенной на профилированную панель, с конвекционными элементами, подсоединяемые снизу.
Технические данные:
Материал: | высококачественная низкоуглеродистая холоднокатная сталь |
Рабочее давление: | 10 бар |
Максимальная температура: | 110°C |
Обработка поверхностей: | KTL II - катофорез второго поколения |
Окончательная окраска: | электростатическое напыление |
Гигиенический сертификат: | HK/B/1503/01/2005, HK/B/0050/01/2006 |
Гарантия: | 10 лет |
тип FCV 11 |

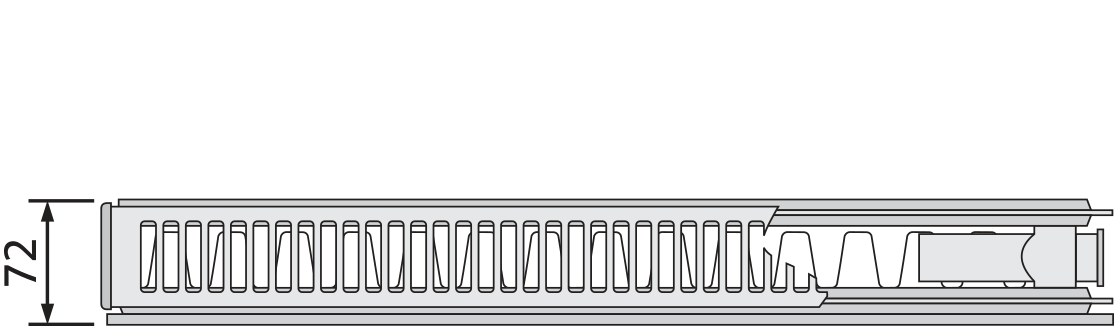

тип FCV 21s |
тип FCV 22 |

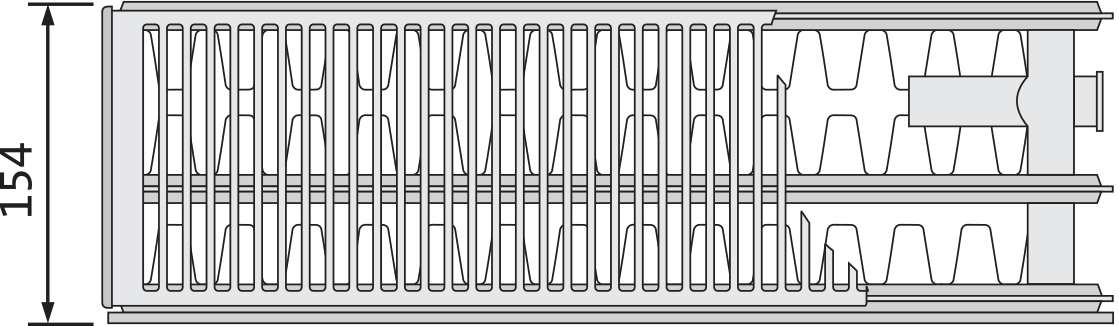

тип FCV 33 |

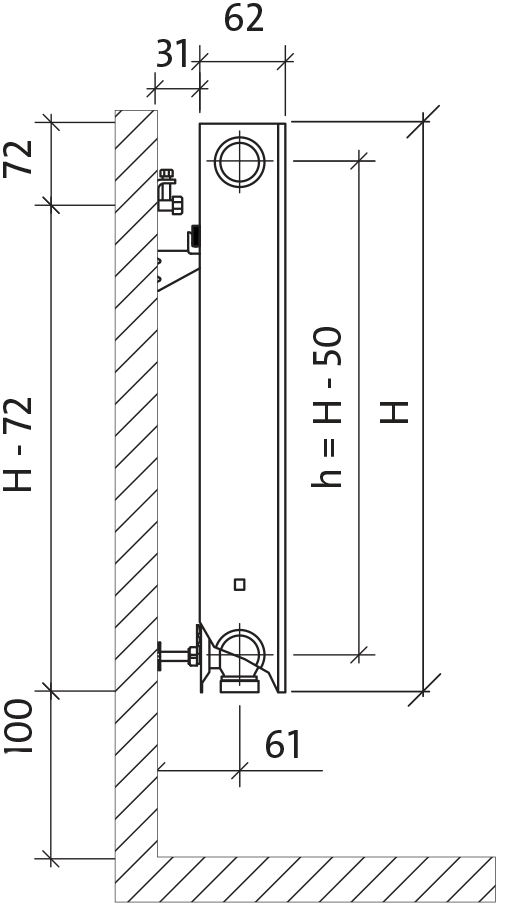

Размеры радиаторов (в миллиметрах), где :
H - высота (300, 500, 600, 900)
L - длина (500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000)
высота | 300 | 500 | 600 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
длина | тип | FCV | FCV | FCV | ||||||||
темп. воды | 11 | 22 | 33 | 11 | 22 | 33 | 11 | 21s | 22 | 33 | ||
Показатель n | 1.2820 | 1.3000 | 1.3159 | 1.2827 | 1.3197 | 1.3331 | 1.2831 | 1.2967 | 1.3295 | 1.3417 | ||
400 | 75/65°C | 212 | 375 | 526 | 329 | 578 | 798 | 384 | 515 | 670 | 923 | |
70/55°C | 170 | 301 | 420 | 265 | 462 | 637 | 309 | 413 | 535 | 735 | ||
55/45°C | 109 | 191 | 266 | 170 | 292 | 401 | 198 | 264 | 337 | 461 | ||
500 | 75/65°C | 265 | 469 | 657 | 412 | 722 | 998 | 481 | 644 | 838 | 1154 | |
70/55°C | 213 | 376 | 526 | 331 | 577 | 796 | 386 | 517 | 669 | 919 | ||
55/45°C | 136 | 239 | 333 | 212 | 365 | 501 | 248 | 329 | 422 | 577 | ||
600 | 75/65°C | 317 | 562 | 788 | 494 | 866 | 1198 | 577 | 773 | 1006 | 1384 | |
70/55°C | 255 | 451 | 631 | 397 | 693 | 955 | 464 | 620 | 802 | 1102 | ||
55/45°C | 164 | 287 | 399 | 254 | 438 | 601 | 297 | 395 | 506 | 692 | ||
700 | 75/65°C | 370 | 656 | 920 | 576 | 1011 | 1397 | 673 | 902 | 1173 | 1615 | |
70/55°C | 298 | 526 | 736 | 463 | 808 | 1114 | 541 | 724 | 936 | 1286 | ||
55/45°C | 191 | 335 | 466 | 297 | 511 | 701 | 347 | 461 | 590 | 807 | ||
800 | 75/65°C | 423 | 750 | 1051 | 658 | 1155 | 1597 | 769 | 1030 | 1341 | 1846 | |
70/55°C | 340 | 601 | 841 | 530 | 923 | 1274 | 618 | 827 | 1070 | 1470 | ||
55/45°C | 218 | 383 | 532 | 339 | 584 | 802 | 396 | 527 | 674 | 923 | ||
900 | 75/65°C | 476 | 843 | 1183 | 741 | 1300 | 1796 | 865 | 1159 | 1508 | 2076 | |
70/55°C | 383 | 676 | 946 | 596 | 1039 | 1433 | 696 | 930 | 1204 | 1654 | ||
55/45°C | 245 | 431 | 599 | 382 | 657 | 902 | 446 | 593 | 759 | 1038 | ||
1000 | 75/65°C | 529 | 937 | 1314 | 823 | 1444 | 1996 | 961 | 1288 | 1676 | 2307 | |
70/55°C | 426 | 752 | 1051 | 662 | 1154 | 1592 | 773 | 1034 | 1337 | 1837 | ||
55/45°C | 273 | 479 | 666 | 424 | 730 | 1002 | 495 | 659 | 843 | 1153 | ||
1100 | 75/65°C | 582 | 1031 | 1445 | 905 | 1588 | 2196 | 1057 | 1417 | 1844 | 2538 | |
70/55°C | 468 | 827 | 1156 | 728 | 1270 | 1751 | 850 | 1137 | 1471 | 2021 | ||
55/45°C | 300 | 526 | 732 | 467 | 803 | 1102 | 545 | 725 | 927 | 1268 | ||
1200 | 75/65°C | 635 | 1124 | 1577 | 988 | 1733 | 2395 | 1153 | 1546 | 2011 | 2768 | |
70/55°C | 511 | 902 | 1261 | 794 | 1385 | 1910 | 928 | 1240 | 1605 | 2205 | ||
55/45°C | 327 | 574 | 799 | 509 | 876 | 1203 | 594 | 791 | 1012 | 1384 | ||
1400 | 75/65°C | 741 | 1312 | 1840 | 1152 | 2022 | 2794 | 1345 | 1803 | 2346 | 3230 | |
70/55°C | 596 | 1052 | 1471 | 927 | 1616 | 2229 | 1082 | 1447 | 1872 | 2572 | ||
55/45°C | 382 | 670 | 932 | 594 | 1022 | 1403 | 693 | 923 | 1180 | 1614 | ||
1600 | 75/65°C | 846 | 1499 | 2102 | 1317 | 2310 | 3194 | 1538 | 2061 | 2682 | 3691 | |
70/55°C | 681 | 1202 | 1682 | 1059 | 1847 | 2547 | 1237 | 1654 | 2140 | 2940 | ||
55/45°C | 436 | 766 | 1065 | 679 | 1168 | 1603 | 792 | 1054 | 1349 | 1845 | ||
1800 | 75/65°C | 952 | 1687 | 2365 | 1481 | 2599 | 3593 | 1730 | 2318 | 3017 | 4153 | |
70/55°C | 766 | 1353 | 1892 | 1192 | 2078 | 2865 | 1391 | 1860 | 2407 | 3307 | ||
55/45°C | 491 | 861 | 1198 | 763 | 1314 | 1804 | 891 | 1186 | 1517 | 2076 | ||
2000 | 75/65°C | 1058 | 1874 | 2628 | 1646 | 2888 | 3992 | 1922 | 2576 | 3352 | 4614 | |
70/55°C | 851 | 1503 | 2102 | 1324 | 2309 | 3184 | 1546 | 2067 | 2675 | 3674 | ||
55/45°C | 545 | 957 | 1331 | 848 | 1460 | 2004 | 990 | 1318 | 1686 | 2306 | ||
2300 | 75/65°C | 1217 | 2155 | 3022 | 1893 | 3321 | 4591 | 2210 | 2962 | 3855 | 5306 | |
70/55°C | 979 | 1728 | 2417 | 1523 | 2655 | 3661 | 1778 | 2377 | 3076 | 4226 | ||
55/45°C | 627 | 1101 | 1531 | 975 | 1679 | 2305 | 1139 | 1516 | 1939 | 2652 | ||
2600 | 75/65°C | 1375 | 2436 | 3416 | 2140 | 3754 | 5190 | 2499 | 3349 | 4358 | 5998 | |
70/55°C | 1106 | 1954 | 2733 | 1721 | 3001 | 4139 | 2010 | 2687 | 3477 | 4777 | ||
55/45°C | 709 | 1244 | 1731 | 1103 | 1898 | 2606 | 1287 | 1713 | 2192 | 2998 | ||
3000 | 75/65°C | 1587 | 2811 | 3942 | 2469 | 4332 | 5988 | 2883 | 3864 | 5028 | 6921 | |
70/55°C | 1277 | 2255 | 3153 | 1986 | 3463 | 4776 | 2319 | 3101 | 4012 | 5512 | ||
55/45°C | 818 | 1436 | 1997 | 1272 | 2190 | 3006 | 1485 | 1977 | 2529 | 3459 |
высота | 900 | |||
---|---|---|---|---|
длина | тип | FCV | ||
темп. воды | 11 | 22 | 33 | |
Показатель n | 1.3013 | 1.3488 | 1.3612 | |
400 | 75/65°C | 539 | 920 | 1261 |
70/55°C | 432 | 732 | 1001 | |
55/45°C | 275 | 458 | 624 | |
500 | 75/65°C | 674 | 1151 | 1576 |
70/55°C | 540 | 915 | 1251 | |
55/45°C | 344 | 573 | 780 | |
600 | 75/65°C | 808 | 1381 | 1891 |
70/55°C | 648 | 1098 | 1501 | |
55/45°C | 412 | 688 | 936 | |
700 | 75/65°C | 943 | 1611 | 2206 |
70/55°C | 756 | 1281 | 1751 | |
55/45°C | 481 | 802 | 1092 | |
800 | 75/65°C | 1078 | 1841 | 2522 |
70/55°C | 864 | 1464 | 2002 | |
55/45°C | 550 | 917 | 1248 | |
900 | 75/65°C | 1212 | 2071 | 2837 |
70/55°C | 972 | 1647 | 2252 | |
55/45°C | 619 | 1031 | 1404 | |
1000 | 75/65°C | 1347 | 2301 | 3152 |
70/55°C | 1080 | 1830 | 2502 | |
55/45°C | 687 | 1146 | 1560 | |
1100 | 75/65°C | 1482 | 2531 | 3467 |
70/55°C | 1188 | 2013 | 2752 | |
55/45°C | 756 | 1261 | 1716 | |
1200 | 75/65°C | 1616 | 2761 | 3782 |
70/55°C | 1296 | 2196 | 3002 | |
55/45°C | 825 | 1375 | 1872 | |
1400 | 75/65°C | 1886 | 3221 | 4413 |
70/55°C | 1512 | 2562 | 3503 | |
55/45°C | 962 | 1604 | 2184 | |
1600 | 75/65°C | 2155 | 3682 | 5043 |
70/55°C | 1728 | 2928 | 4003 | |
55/45°C | 1100 | 1833 | 2496 | |
1800 | 75/65°C | 2425 | 4142 | 5674 |
70/55°C | 1944 | 3294 | 4503 | |
55/45°C | 1237 | 2063 | 2807 | |
2000 | 75/65°C | 2694 | 4602 | 6304 |
70/55°C | 2160 | 3661 | 5004 | |
55/45°C | 1375 | 2292 | 3119 | |
2300 | 75/65°C | 3098 | 5292 | 7250 |
70/55°C | 2484 | 4210 | 5754 | |
55/45°C | 1581 | 2636 | 3587 | |
2600 | 75/65°C | 3502 | 5983 | 8195 |
70/55°C | 2808 | 4759 | 6505 | |
55/45°C | 1787 | 2979 | 4055 | |
3000 | 75/65°C | 4041 | 6903 | 9456 |
70/55°C | 3240 | 5491 | 7506 | |
55/45°C | 2062 | 3438 |
Емкость и вес радиаторов PURMO Plan Ventil Compact:
высота: | 300 | 500 | 600 | 900 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
10 | 20 | 10 | 20 | 30 | 10 | 20 | 30 | 10 | 20 | 30 | |
вес: | 16,4 | 24,7 | 14,6 | 25,3 | 36,7 | 17,4 | 29,8 | 42,7 | 30,0 | 43,2 | 60,6 |
емкость: | 3,0 | 4,4 | 1,7 | 4,4 | 6,8 | 1,9 | 5,0 | 7,9 | 2,7 | 7,1 | 11,5 |
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:
Расчеты:
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч

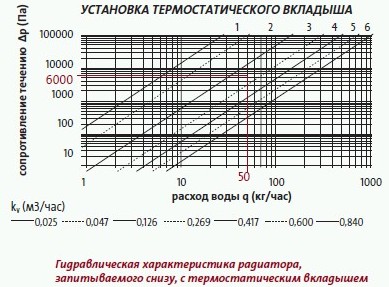

Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3.

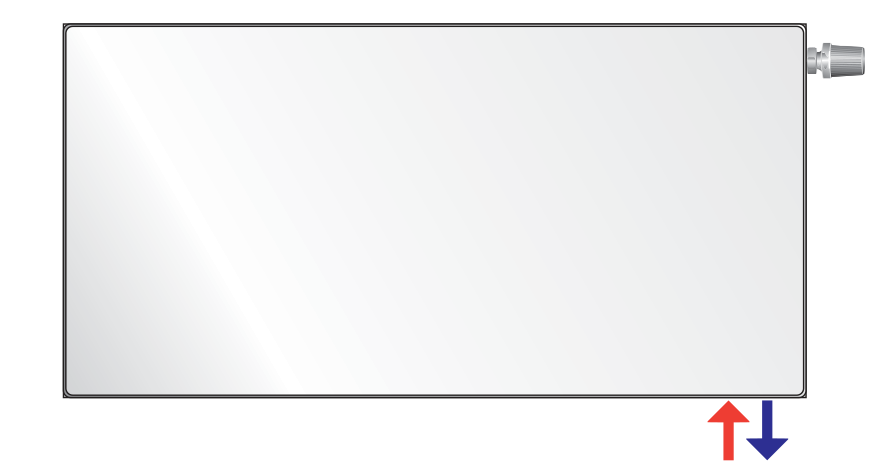

нижнее подсоединение |
промежуточное боковое подсоединение |

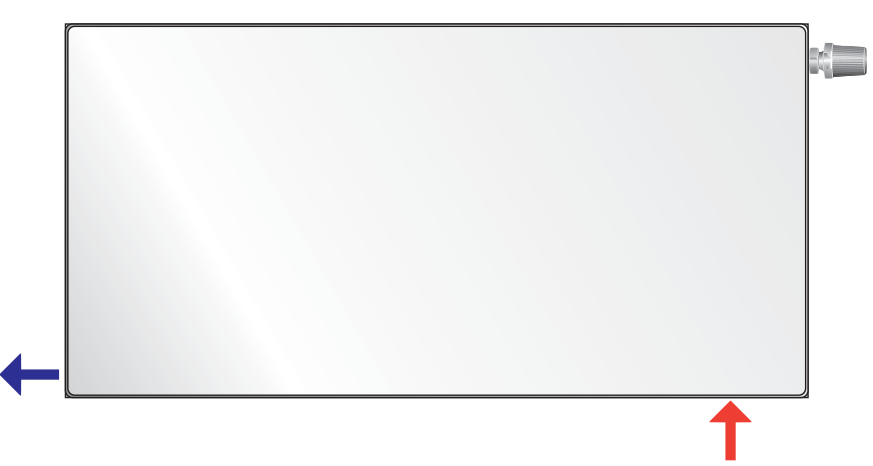

промежуточное диагональное подсоединение |

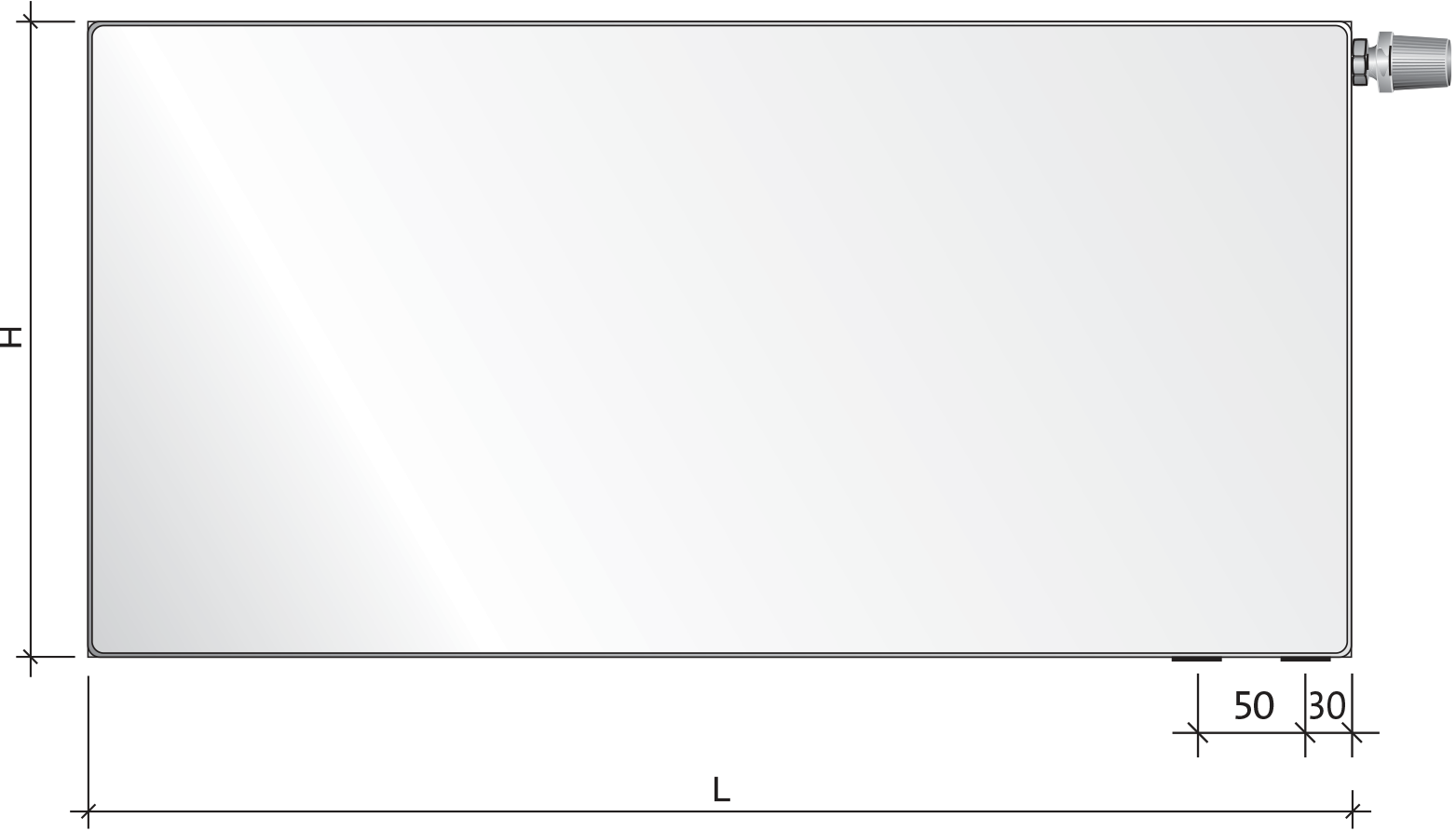

Вид спереди |
Вид сзади – только тип FCV 11 |
тип | CV11 | |
---|---|---|
L | L1 | L2 |
400-1600 | 117 | - |
1800 | 117 | 917 |
2000 | 117 | 1017 |
2300 | 117 | 1150 |
2600 | 117 | 1317 |
3000 | 117 | 1517 |
высота 300 – 600 мм | высота 900 мм | ||
---|---|---|---|
панельный радиатор длина мм | количество стоек | панельный радиатор длина мм | количество стоек |
400 - 1800 | 2 | 400 - 1200 | 2 |
2000 - 2300 | 3 | 1400 - 1800 | 3 |
2600 - 3000 | 4 | 2000 - 3000 | 4 |

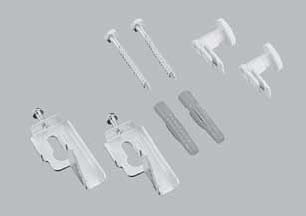

набор кронштейнов для панельных радиаторов с монтажными пластинами высотой 300-900 мм типа: FCV11 |
|

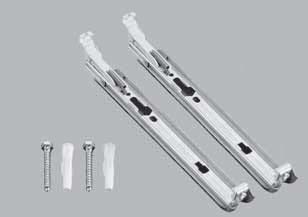

набор рельсовых кронштейнов Monclac MCK для панельных радиаторов без монтажных пластин высотой 300-900 мм типа: FCV21s, FCV22, FCV33 |
|

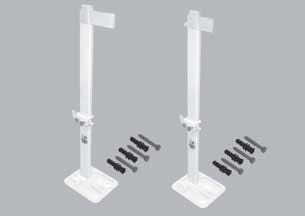

стойка для панельных радиаторов типа 11, 21s, 22, 33 высотой 300 – 900 мм: FCV21s, FCV22, FCV33 |
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Условия гарантии на радиаторы «Пурмо»
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
