Santorini явялется радиатором, изготовленным по технологии «on», с горизонтальными коллекторами, расположенными на вертикальных коллекторах.
Технические данные:
Материал | высококачественный стальной профиль |
Максимальное рабочее давление: | 10 бар |
Максимальная температура: | 110°C |
Подсоединение: | четыре присоединительных патрубка диаметром 1/2” |
Оснащение: | подвесные крепления с регулировкой расстояния от радиатора до стены ручной деаэратор диаметром 1/2”заглушка диаметром 1/2” |
Подготовка поверхности: | дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой |
Грунтовочная окраска: | анафорез |
Окраска: | электростатическое напыление |
Нормы, аттестаты: |
PN EN 442, ISO 9001, ISO 14001,Гигиенический аттестат PZH HK/B/0598/01/2002 |
Применение: | Закрытые независимые системы отопления, смонтированные из стальных, медных или пластмассовых труб с антидиффузионным баръером |
Страна изготовления: | Австрия |
Гарантии: | 10 лет |
Отличительные качества: | Возможность заказа радиатора высотой 714 или 1134 мм с боковым подсоединением, шаг боковых патрубков 500 мм,имеются исполнения:право- или левостороннее |
тип SAN..07 |
тип SAN..11 |
тип SAN..15 |
тип SAN..18 |
Вид спереди |

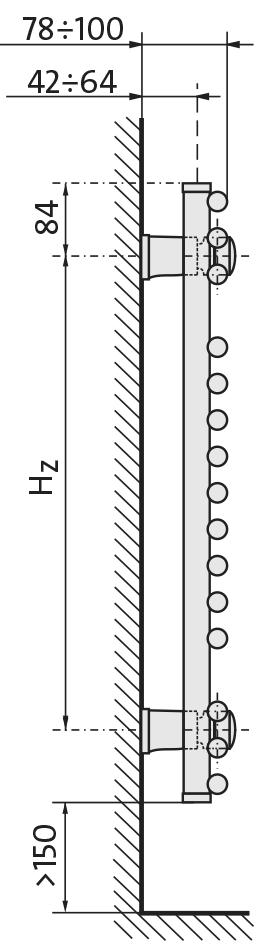

Вид сбоку |

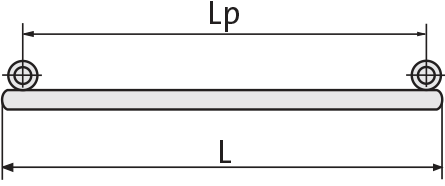

Вид сверху |
H = высота
L = ширина
Hz = расстояние между кронштейнами по вертикали
Lz = расстояние между кронштейнами по горизонтали
Lp = расстояние между патрубками
Тепловая мощность и размеры:
Номер по каталогу |
Мощность [W] 75/65/ 20°C |
Мощность [W] 90/70/ 20°C |
Ширина L [mm] |
Высота H [mm] |
Расстановка подвески | Расстояние между присоеди- нительными патрубками Lp [mm] |
Обьем воды [dm3] |
Вес [kg] |
Колво горизонта- льных конве- кторов |
|
---|---|---|---|---|---|---|---|---|---|---|
Lz [mm] | Hz [mm] | |||||||||
SAN 07 04 SAA 07 04 |
300 | 375 | 400 | 714 | 250 | 546 | 360 500* |
2,3 | 5,8 | 15 |
SAN 07 05 SAA 07 05 |
370 | 463 | 500 | 714 | 350 | 546 | 460 500* |
2,8 | 6,8 | 15 |
SAN 07 06 SAA 07 06 |
435 | 544 | 600 | 714 | 450 | 546 | 560 500* |
3,2 | 7,8 | 15 |
SAN 07 07 SAA 07 07 |
529 | 661 | 750 | 714 | 600 | 546 | 710 500* |
3,9 | 9,2 | 15 |
SAN 11 04 SAA 11 04 |
465 | 581 | 400 | 1134 | 250 | 966 | 360 500* |
3,8 | 8,9 | 23 |
SAN 11 05 SAA 11 05 |
569 | 711 | 500 | 1134 | 350 | 966 | 460 500* |
4,5 | 10,4 | 23 |
SAN 11 06 SAA 11 06 |
665 | 831 | 600 | 1134 | 450 | 966 | 560 500* |
5,3 | 11,8 | 23 |
SAN 11 07 SAA 11 07 |
805 | 1006 | 750 | 1134 | 600 | 966 | 710 500* |
6,4 | 13,9 | 23 |
SAN 15 05 | 733 | 916 | 500 | 1470 | 350 | 1302 | 460 | 6,1 | 13,3 | 29 |
SAN 15 06 | 856 | 1070 | 600 | 1470 | 450 | 1302 | 560 | 7,0 | 15,2 | 29 |
SAN 15 07 | 1035 | 1294 | 750 | 1470 | 600 | 1302 | 710 | 8,2 | 18,0 | 29 |
SAN 15 09 | 1208 | 1510 | 900 | 1470 | 750 | 1302 | 860 | 9,5 | 20,9 | 29 |
SAN 18 05 | 894 | 1118 | 500 | 1764 | 350 | 1596 | 460 | 7,5 | 15,8 | 36 |
SAN 18 06 | 1038 | 1298 | 600 | 1764 | 450 | 1596 | 560 | 8,5 | 18,2 | 36 |
SAN 18 07 | 1246 | 1558 | 750 | 1764 | 600 | 1596 | 710 | 9,9 | 21,7 | 36 |
SAN 18 09 | 1447 | 1809 | 900 | 1764 | 750 | 1596 | 860 | 11,3 | 25,2 | 36 |
Мощности радиаторов в таблице указаны в соответствии с нормой PN EN 442, учтено снижение мощности для подсоединения «низ-низ».
Радиаторы Santorini высотой 714 и 1134 мм имеются на заказ в версии с боковым подсоединением с расстоянием между штуцерами 500 мм в «правом» и «левом» исполнениях.
Уникальная система подвесных креплений
То, что в других радиаторах мешает правильному их креплению в произвольном месте ванной комнаты (неровная поверхность, нетиповая отделка поверхности), в новой очереди радиаторов для ванных комнат «Пурмо» решено остроумно и функционально. К каждому радиатору прилагается комплект подвесных креплений, позволяющих регулировать расстояние между радиатором и стеной до 22 мм. Кроме того можно выровнять радиатор по горизонтали невзирая на неровности стен.
температура воды на подаче [°C] | температура обратной воды [°C] | величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C | |||||||
---|---|---|---|---|---|---|---|---|---|
температура воздуха tв в обогреваемом помещении [˚C] | |||||||||
tп | tо | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
105 | 100 | 0,42 | 0,44 | 0,46 | 0,49 | 0,50 | 0,52 | 0,54 | 0,55 |
95 | 0,43 | 0,45 | 0,48 | 0,51 | 0,52 | 0,54 | 0,56 | 0,58 | |
90 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,57 | 0,59 | 0,61 | |
85 | 0,47 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,64 | |
80 | 0,49 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,65 | 0,67 | |
75 | 0,51 | 0,53 | 0,57 | 0,61 | 0,63 | 0,66 | 0,68 | 0,71 | |
100 | 95 | 0,45 | 0,47 | 0,50 | 0,53 | 0,55 | 0,56 | 0,58 | 0,60 |
90 | 0,46 | 0,49 | 0,52 | 0,55 | 0,57 | 0,59 | 0,61 | 0,63 | |
85 | 0,48 | 0,51 | 0,54 | 0,58 | 0,60 | 0,62 | 0,64 | 0,66 | |
80 | 0,50 | 0,53 | 0,56 | 0,60 | 0,63 | 0,65 | 0,67 | 0,70 | |
75 | 0,52 | 0,55 | 0,59 | 0,63 | 0,66 | 0,68 | 0,71 | 0,74 | |
70 | 0,55 | 0,58 | 0,62 | 0,67 | 0,70 | 0,72 | 0,76 | 0,79 | |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Таблица составлена для коэффициента n = 1,3
вешалка C хромированнаяAZ1HT000C200100SCHRO |
|
вешалка для полотенец круглая хромированнаяAZ1TR000C200100SCHRO |
Условия гарантии на радиаторы «Пурмо»
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
