Изоляцие - Напольное охлаждение

В случае проектирования системы напольного отопления с тепловым насосом с функцией охлаждения или чиллером, летом с помощью системы поверхностного отопления мы можем снизить температуру в помещениях. Система напольного отопления PURMO может, в зависимости от температуры воздуха в помещении, конструкции пола, отделочного слоя и температуры охлаждающей воды, произвести охлаждение помещения с мощностью до 50 Вт / м2.



Поверхностное отопление

Состав

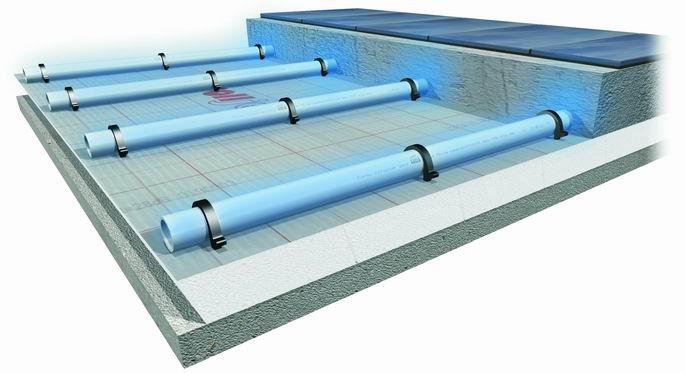

Для установки комбинированной системы напольного отопления и охлаждения PURMO используется системные трубы PEX 16x2 мм, 17x2 мм, 20x2 мм или металлопластиковые PE-X/Al/PE-X или PE-RT/Al/PE-RT 16x2 мм, 17x2 мм, 20x2 мм и системная изоляция Rolljet/Faltjet. Все покрывается стандартной стяжкой толщиной около 65 мм.

Ледяная вода

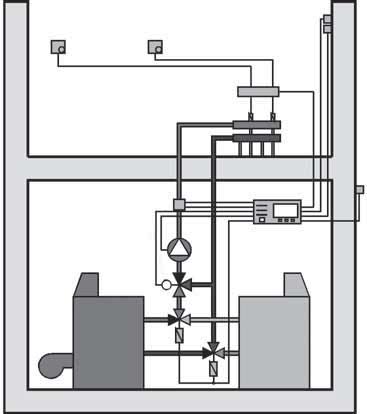

Ледяная вода обычно производится чиллером. Из изолированной емкости она транспортируется через трубы системы напольного отопления. Вода, подаваемая в контуры системы охлаждения, также может быть охлаждена через грунтовый теплообменник. Для охлаждения требуется переключение на емкость с холодной водой, тепловой насос или теплообменник, через который поступает ледяная вода из других источников. Для реверсивных тепловых насосов (т. е. тех, которые могут работать и на отопление, и охлаждение), не требуются переключающие клапаны.



Рабочие параметры

Самая неблагоприятная тепловая нагрузка системы возникает во время охлаждения, так как температура подачи должна быть фиксированной и не вызывать выпадения конденсата. Температура охлажденной воды зависит от относительной влажности помещения. На коллекторе устанавливается дополнительный датчик, который определяет, когда может произойти конденсация на поверхности коллектора. Затем температура на подаче должна быть повышена регулирующим устройством. Как правило, температура потока составляет около 15 °С, а разница температур на подаче и обратке не должна превышать 2-3 оК. Для таких условий выполняются расчеты расстояний между трубопроводами - максимальный шаг обычно составляет 100-150 мм.
Охлаждение не предусмотрено в помещениях с высокой влажностью, например, в душевых и ванных комнатах.


Для монтажа комбинированных систем напольного отопления и охлаждения PURMO используются системные трубы РЕХ 16x2мм, 17x2мм, 20x2мм или многослойные трубы PEX / Al / PEX или PE-RT / Al / PE-RT 16x2мм, 17x2мм, 20x2мм и изоляционные системы Rolljet/Faltjet. Все покрывается стандартной стяжкой толщиной около 65 мм.
