Конвекторы Aura Basic универсальны. Они могут устанавливаться в офисных зданиях, зимних садах или витринах магазинов. Идеальны для помещений с большой площадью остекления. Нагревательным элементом является медноалюминиевый теплообменник, расположенный в элегантном стальном корпусе и закрытый сверху перфорированной стальной решеткой. Корпус конвекторов Aura не нагревается от теплоносителя, что предотвращает потери энергии на излучение и ведет к снижению эксплуатационных расходов. Изделие крепится к полу при помощи монтажных стоек.
Ширина: | 146, 186, 236 мм |
Длина: | от 600 до 2900 мм |
Высота: | 90, 140, 240, 280 мм |
Диаметр присоединения: | 2 x G ½" - внутренняя резьба |
Рабочее давление: | 10 бар |
Испытательное давление: | 15 бар (заводское – 13 бар) |
Максимальная температура: | 110°C |
тип 90 |
тип 140 |
тип 240 |
тип 280 |
высота 90 мм:
L общая длина [мм] |
параметры tп / tо / tв [°C] | B – ширина [мм] | |
---|---|---|---|
146 | 236 | ||
600 | 105/75/20 | 382 | 855 |
90/70/20 | 312 | 699 | |
75/65/20 | 245 | 549 | |
700 | 105/75/20 | 445 | 997 |
90/70/20 | 364 | 814 | |
75/65/20 | 286 | 640 | |
800 | 105/75/20 | 508 | 1140 |
90/70/20 | 415 | 931 | |
75/65/20 | 326 | 732 | |
900 | 105/75/20 | 573 | 1284 |
90/70/20 | 468 | 1049 | |
75/65/20 | 368 | 824 | |
1000 | 105/75/20 | 636 | 1425 |
90/70/20 | 519 | 1164 | |
75/65/20 | 408 | 915 | |
1100 | 105/75/20 | 699 | 1567 |
90/70/20 | 571 | 1280 | |
75/65/20 | 449 | 1006 | |
1200 | 105/75/20 | 763 | 1710 |
90/70/20 | 624 | 1397 | |
75/65/20 | 490 | 1098 | |
1300 | 105/75/20 | 827 | 1854 |
90/70/20 | 676 | 1514 | |
75/65/20 | 531 | 1190 | |
1400 | 105/75/20 | 889 | 1995 |
90/70/20 | 727 | 1630 | |
75/65/20 | 571 | 1281 | |
1500 | 105/75/20 | 953 | 2139 |
90/70/20 | 779 | 1747 | |
75/65/20 | 612 | 1373 | |
1600 | 105/75/20 | 1017 | 2280 |
90/70/20 | 831 | 1863 | |
75/65/20 | 653 | 1464 | |
1800 | 105/75/20 | 1143 | 2564 |
90/70/20 | 934 | 2095 | |
75/65/20 | 734 | 1646 | |
2000 | 105/75/20 | 1271 | 2851 |
90/70/20 | 1038 | 2329 | |
75/65/20 | 816 | 1830 | |
2200 | 105/75/20 | 1399 | 3136 |
90/70/20 | 1143 | 2562 | |
75/65/20 | 898 | 2013 | |
2400 | 105/75/20 | 1525 | 3421 |
90/70/20 | 1246 | 2794 | |
75/65/20 | 979 | 2196 | |
2600 | 105/75/20 | 1653 | 3706 |
90/70/20 | 1350 | 3027 | |
75/65/20 | 1061 | 2379 | |
2800 | 105/75/20 | 1832 | 4056 |
90/70/20 | 1496 | 3314 | |
75/65/20 | 1176 | 2604 | |
2900 | 105/75/20 | 1921 | 4305 |
90/70/20 | 1569 | 3517 | |
75/65/20 | 1233 | 2764 |
высота | [мм] | 90 | 140 | 240 | 280 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
ширина | [мм] | 146 | 236 | 146 | 186 | 236 | 146 | 186 | 236 | 146 | 186 | 236 |
вес WBF | [кг/м] | 8,3 | 10,4 | 10,9 | 12,4 | 14,0 | 14,0 | 15,6 | 17,3 | 15,2 | 16,8 | 18,6 |
вес WBH | [кг/м] | 11,3 | 13,1 | 13,9 | 15,3 | 16,8 | 17,0 | 18,4 | 20,1 | 18,2 | 19,7 | 21,4 |
объем | [л/м] | 0,4 | 0,8 | 0,7 | 1,1 | 1,5 | 0,7 | 1,1 | 1,5 | 0,7 | 1,1 | 1,5 |
ВНИМАНИЕ:
Для конвекторов,
устанавливаемых на стойках
на готовом полу (WBF), можно
дополнительно заказать
декоративные панели
(WZA), закрывающие место
присоединения к системе.
Это относится к конвекторам
шириной 146, 186 и 236 мм.

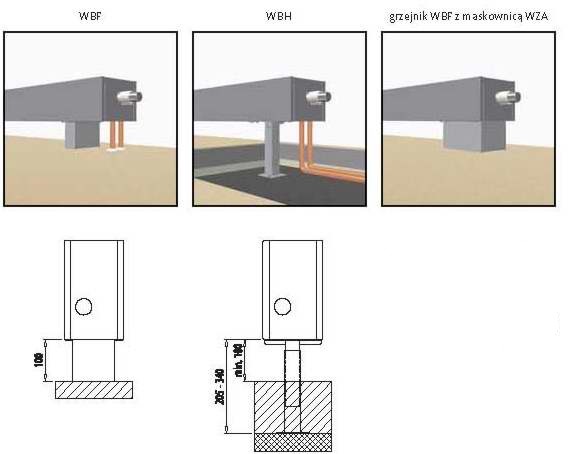

Внимание:
При установке конвекторов Aura Basic используются комплекты стоек, предназначенных для установки на готовом чистовом полу
(WBF) или стойки с регулируемой высотой для установки на черновом полу (WBH).
Количество стоек
Длина от 600 до 1600 мм: 2 штуки
Длина от 1800 до 2900 мм: 3 штуки
Нестандартные стойки по заказу
Изображения стоек носят наглядный характер
темп. воды на подаче [°C] |
темп. воздуха [°C] |
n=1,3 темп. обратной воды [°C ] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | ||
105 | 15 | 0,91 | 1,02 | 1,13 | 1,22 | 1,32 | 1,41 | 1,50 | 1,59 | 1,67 | 1,76 | 1,84 | 1,92 | 2,00 |
20 | 0,76 | 0,87 | 0,98 | 1,08 | 1,17 | 1,26 | 1,35 | 1,44 | 1,52 | 1,61 | 1,69 | 1,77 | 1,85 | |
24 | 0,63 | 0,75 | 0,86 | 0,96 | 1,06 | 1,15 | 1,24 | 1,32 | 1,41 | 1,49 | 1,57 | 1,65 | 1,73 | |
100 | 15 | 0,87 | 0,98 | 1,08 | 1,17 | 1,26 | 1,35 | 1,44 | 1,52 | 1,61 | 1,69 | 1,77 | 1,85 | 1,93 |
20 | 0,72 | 0,83 | 0,93 | 1,03 | 1,12 | 1,21 | 1,30 | 1,38 | 1,46 | 1,54 | 1,62 | 1,70 | 1,77 | |
24 | 0,60 | 0,72 | 0,82 | 0,92 | 1,01 | 1,10 | 1,18 | 1,27 | 1,35 | 1,43 | 1,50 | 1,58 | 1,66 | |
95 | 15 | 0,83 | 0,93 | 1,03 | 1,12 | 1,21 | 1,30 | 1,38 | 1,46 | 1,54 | 1,62 | 1,70 | 1,77 | |
20 | 0,69 | 0,79 | 0,89 | 0,98 | 1,07 | 1,16 | 1,24 | 1,32 | 1,40 | 1,48 | 1,55 | 1,63 | ||
24 | 0,57 | 0,68 | 0,78 | 0,87 | 0,96 | 1,04 | 1,13 | 1,21 | 1,29 | 1,36 | 1,44 | 1,51 | ||
90 | 15 | 0,79 | 0,89 | 0,98 | 1,07 | 1,16 | 1,24 | 1,32 | 1,40 | 1,48 | 1,55 | 1,63 | ||
20 | 0,65 | 0,75 | 0,84 | 0,93 | 1,02 | 1,10 | 1,18 | 1,26 | 1,33 | 1,41 | 1,48 | |||
24 | 0,53 | 0,64 | 0,73 | 0,82 | 0,91 | 0,99 | 1,07 | 1,15 | 1,22 | 1,30 | 1,37 | |||
85 | 15 | 0,75 | 0,84 | 0,93 | 1,02 | 1,10 | 1,18 | 1,26 | 1,33 | 1,41 | 1,48 | |||
20 | 0,61 | 0,71 | 0,80 | 0,88 | 0,96 | 1,04 | 1,12 | 1,20 | 1,27 | 1,34 | ||||
24 | 0,50 | 0,60 | 0,69 | 0,78 | 0,86 | 0,94 | 1,01 | 1,09 | 1,16 | 1,23 | ||||
80 | 15 | 0,71 | 0,80 | 0,88 | 0,96 | 1,04 | 1,12 | 1,20 | 1,27 | 1,34 | ||||
20 | 0,57 | 0,66 | 0,75 | 0,83 | 0,91 | 0,99 | 1,06 | 1,13 | 1,20 | |||||
24 | 0,46 | 0,56 | 0,65 | 0,73 | 0,81 | 0,88 | 0,96 | 1,03 | 1,10 | |||||
75 | 15 | 0,66 | 0,75 | 0,83 | 0,91 | 0,99 | 1,06 | 1,13 | 1,20 | |||||
20 | 0,53 | 0,62 | 0,70 | 0,78 | 0,86 | 0,93 | 1,00 | 1,07 | ||||||
24 | 0,43 | 0,52 | 0,60 | 0,68 | 0,76 | 0,83 | 0,90 | 0,96 | ||||||
70 | 15 | 0,62 | 0,70 | 0,78 | 0,86 | 0,93 | 1,00 | 1,07 | ||||||
20 | 0,50 | 0,58 | 0,66 | 0,73 | 0,80 | 0,87 | 0,94 | |||||||
24 | 0,40 | 0,48 | 0,56 | 0,63 | 0,70 | 0,77 | 0,84 | |||||||
65 | 15 | 0,58 | 0,66 | 0,73 | 0,80 | 0,87 | 0,94 | |||||||
20 | 0,46 | 0,54 | 0,61 | 0,68 | 0,75 | 0,81 | ||||||||
24 | 0,36 | 0,44 | 0,51 | 0,58 | 0,65 | 0,71 | ||||||||
60 | 15 | 0,54 | 0,61 | 0,68 | 0,75 | 0,81 | ||||||||
20 | 0,42 | 0,49 | 0,56 | 0,63 | 0,69 | |||||||||
24 | 0,33 | 0,40 | 0,47 | 0,53 | 0,60 | |||||||||
55 | 15 | 0,49 | 0,56 | 0,63 | 0,69 | |||||||||
20 | 0,38 | 0,45 | 0,51 | 0,57 | ||||||||||
24 | 0,29 | 0,36 | 0,42 | 0,48 | ||||||||||
50 | 15 | 0,45 | 0,51 | 0,57 | ||||||||||
20 | 0,34 | 0,40 | 0,46 | |||||||||||
24 | 0,26 | 0,32 | 0,37 | |||||||||||
45 | 15 | 0,40 | 0,46 | |||||||||||
20 | 0,30 | 0,35 | ||||||||||||
24 | 0,22 | 0,27 |
Пример:
Конвектор: WKE-14-100-18-00, тепловая мощность 75/65/20 °C: QN = 924 Вт
Температура воды на подаче: 70 °C
Температура обратной воды: 55 °C
Температура воздуха: 20 °C
Корректировочный коэффициент K1 = 0,80
Рассчитанная тепловая мощность: Q = QN x K1 = 924 Вт x 0,80 = 739 Вт
Конвектор WKE-14-100-18-00 при рабочих параметрах 70/55/20 °C сможет обеспечить тепловую мощность, равную 739 Вт.
Условия гарантии на радиаторы «Пурмо»
Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя гарантия.
Условием предоставления гарантии является:
Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».
Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
