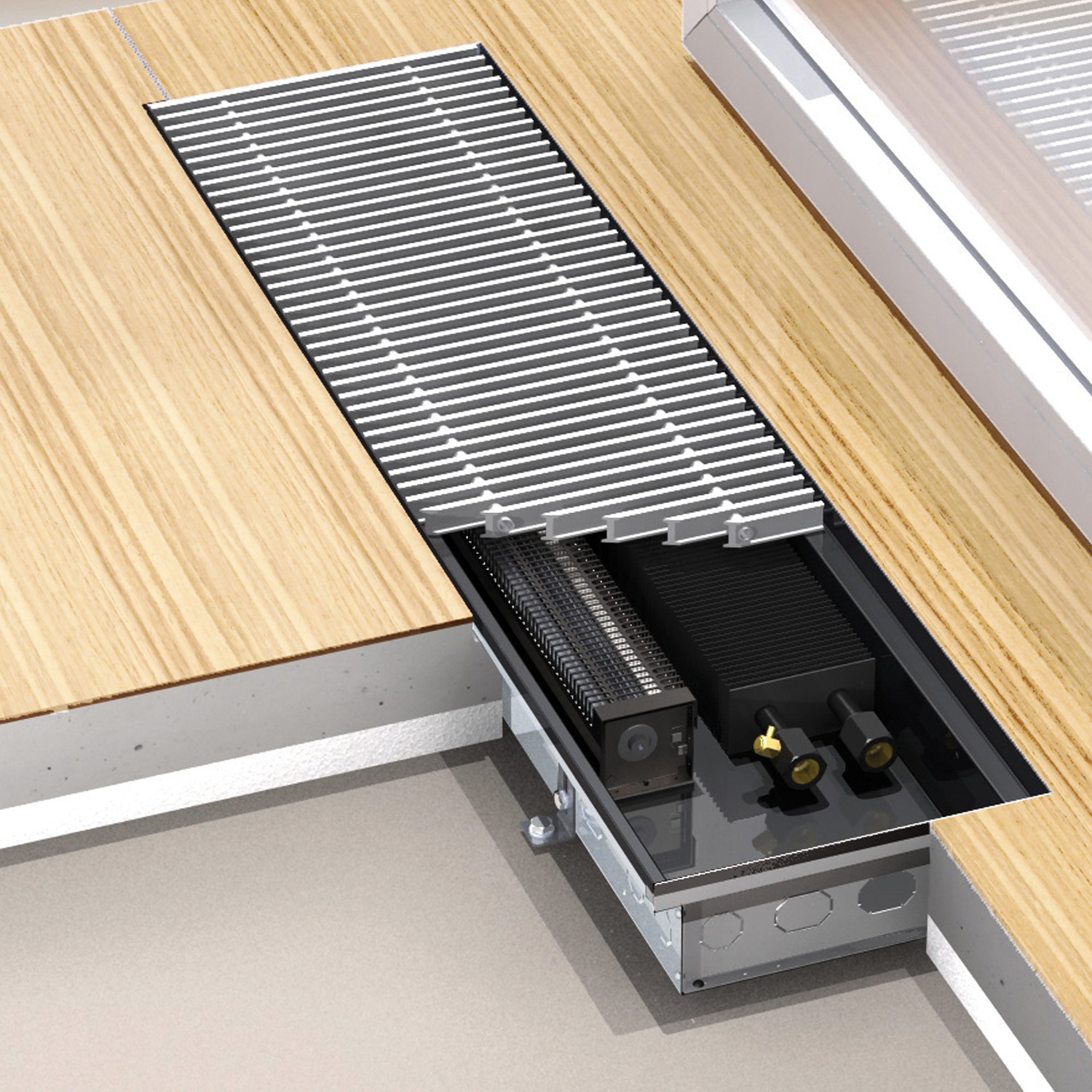

Канальные конвекторы Aquilo F1T предназначены для монтажа в полах обогреваемых помещений. Нагревательным элементом является медно-алюминиевый теплообменник, окрашенный в черный цвет, установленный в стальной ванне, оцинкованной с обеих сторон, с внутренней стороны также окрашенной в черный цвет. Конвекторы Aquilo F1T оснащены бесшумными центробежными вентиляторами, которые установлены в ванной рядом с теплообменником, количество этих вентиляторов зависит от длины теплообменника. Благодаря им обеспечивается принудительная циркуляция воздуха и, как следствие, большая производительность конвектора. Вентиляторы приводятся в движение двигателями, рассчитанными на напряжение 12 В. Сверху конвектор закрыт поперечной декоративной решеткой, изготовленной из предлагаемого производителем материала, которая заказывается отдельно. Подключение конвектора к системе отопления выполняется с помощью двух патрубков с внутренней резьбой G ½ «. Обязательное электрическое оснащение, которое заказывается отдельно, состоит из соответственно подобранного трансформатора (на штукатурку либо под штукатурку), а также настенного регулятора, управляющего оборотами вентилятора.
технические данные:
Ширина: | 260, 290, 340 мм. |
Длина: | от 1000 до 3500 мм. |
Высота: | 90, 140 мм. |
Материал теплообменника: | медные трубки с алюминиевыми ламелями. |
Материал ванны: | стандарт: оцинкованный с двух сторон листовой металл, изнутри окрашенный порошковым методом в черный цвет RAL 9005; дополнительно: нержавеющая сталь. |
Материал решетки: | дерево (дуб, бук); дюралюминий с цветовой гаммой на выбор: натуральный, золотой, светлая бронза, темная бронза, черный; нержавеющая сталь. |
Присоединительные патрубки: | 2 x G ½" – внутренняя резьба. |
Рабочее давление: | 10 бар. |
Максимальная температура: | 110 °C. |
Испытательное давление: | 15 бар. |
ВНИМАНИЕ:
Запрещается непосредственная подача электропитания на конвектор F1T из сети напряжением ~230 В. Обязательно использование трансформатора PAT соответствующего типа.
тип 90 |
тип 140 |
Lc - полная длина конвектора
L - длина теплообменника
B - ширина
Lc полная длина [мм] | параметры tп / tо / tв [°C] | B - ширина [мм] | количество двигателей | тип трансфор- матора | электрическая мощность [Вт] | ||
---|---|---|---|---|---|---|---|
260 | 290 | 340 | |||||
1000 | 105/75/20 | 1176 | 1531 | 1793 | 1 | PAT-02 | 11 |
90/70/20 | 1007 | 1311 | 1535 | ||||
75/65/20 | 837 | 1089 | 1275 | ||||
1100 | 105/75/20 | 1331 | 1732 | 2028 | 1 | 11 | |
90/70/20 | 1140 | 1483 | 1737 | ||||
75/65/20 | 947 | 1233 | 1443 | ||||
1200 | 105/75/20 | 1563 | 1934 | 2383 | 1 | 11 | |
90/70/20 | 1339 | 1656 | 2040 | ||||
75/65/20 | 1112 | 1376 | 1695 | ||||
1300 | 105/75/20 | 1641 | 2135 | 2500 | 1 | 11 | |
90/70/20 | 1405 | 1828 | 2141 | ||||
75/65/20 | 1167 | 1519 | 1779 | ||||
1400 | 105/75/20 | 1718 | 2236 | 2618 | 1 | 11 | |
90/70/20 | 1471 | 1914 | 2242 | ||||
75/65/20 | 1223 | 1591 | 1863 | ||||
1500 | 105/75/20 | 1951 | 2538 | 2972 | 1 | 11 | |
90/70/20 | 1670 | 2173 | 2544 | ||||
75/65/20 | 1388 | 1806 | 2114 | ||||
1700 | 105/75/20 | 2260 | 2941 | 3444 | 1 | 11 | |
90/70/20 | 1935 | 2518 | 2948 | ||||
75/65/20 | 1608 | 2093 | 2450 | ||||
1900 | 105/75/20 | 2415 | 3143 | 3680 | 1 | 11 | |
90/70/20 | 2068 | 2690 | 3150 | ||||
75/65/20 | 1718 | 2236 | 2618 | ||||
2100 | 105/75/20 | 2879 | 3747 | 4387 | 2 | 22 | |
90/70/20 | 2465 | 3208 | 3756 | ||||
75/65/20 | 2049 | 2666 | 3121 | ||||
2300 | 105/75/20 | 3034 | 3948 | 4623 | 2 | 22 | |
90/70/20 | 2598 | 3380 | 3958 | ||||
75/65/20 | 2159 | 2809 | 3289 | ||||
2500 | 105/75/20 | 3499 | 4553 | 5331 | 2 | 22 | |
90/70/20 | 2995 | 3898 | 4564 | ||||
75/65/20 | 2489 | 3239 | 3793 | ||||
2700 | 105/75/20 | 3808 | 4955 | 5802 | 2 | 22 | |
90/70/20 | 3260 | 4243 | 4968 | ||||
75/65/20 | 2709 | 3526 | 4128 | ||||
2900 | 105/75/20 | 3963 | 5157 | 6038 | 2 | 22 | |
90/70/20 | 3393 | 4415 | 5170 | ||||
75/65/20 | 2820 | 3669 | 4296 | ||||
3100 | 105/75/20 | 4273 | 5560 | 6510 | 2 | 22 | |
90/70/20 | 3658 | 4760 | 5574 | ||||
75/65/20 | 3040 | 3956 | 4632 | ||||
3300 | 105/75/20 | 4582 | 5963 | 6982 | 2 | 22 | |
90/70/20 | 3923 | 5105 | 5977 | ||||
75/65/20 | 3260 | 4242 | 4967 | ||||
3500 | 105/75/20 | 4892 | 6366 | 7463 | 2 | 22 | |
90/70/20 | 4188 | 5450 | 6381 | ||||
75/65/20 | 3480 | 4529 | 5303 |
ширина - B | [мм] | 260 | 290 | 340 | |||
---|---|---|---|---|---|---|---|
высота | [мм] | 90 | 140 | 90 | 140 | 90 | 140 |
вес | [кг/м] | 7,8 | 9,7 | 8,7 | 11,2 | 10,1 | 13,9 |
объем | [л/м] | 0,3 | 0,7 | 0,4 | 1,0 | 0,7 | 1,4 |
Pекомендуемая установка канальных конвекторов:
тип | ширина | длина | высота | материал ванны | ||||
AQUILO FMT
|
- |
26=260мм 34=340мм 42=420мм |
- | 100=1000мм | - |
09=90мм 11=110мм 14=140мм |
- |
01=оцинкованная ванна, стандарт 02=оцинкованная ванна,*) 11=нержавеющая ванна, стандарт 12=нержавеющая ванна*) |
: | ||||||||
: | ||||||||
350=3500мм | ||||||||
*) нестандартное исполнение радиатора = габариты радиатора иные, нежели указанные в настоящем каталоге
пример:
радиатор типа Aquilo FMT, высота 90 мм, ширина 260 мм, длина 1500 мм, ванна из оцинкованного металлического листа, исполнение стандартное
код заказа: FMT-26-150-09-01
Угловое исполнение ванны радиатора обозначается в номере заказа заменой буквы «М» на «U» - напр., FUK, FUT, FUP.
Исполнение ванны конвектора для бассейнов обозначается заменой первого дефиса буквой «В» - напр., FKMB18-250-…
AQUILO FMT | - | 26 | - | 150 | - | 09 | - | 11 |
тип | ширина | длина | материал решётки | цвет | ||||
PMO=Решётка PML=Решётка с планкой L PMZ=Решётка с планкой Z |
- |
18=180мм 26=260мм 29=290мм 34=340мм 42=420мм |
- | 100=1000мм | - |
11 = поперечная, дюралюминий 12 = поперечная, сырой бук 13 = поперечная, нержавеющая сталь 14 = поперечная, сырой дуб 21 = продольная, дюралюминий 23 = продольная, нержавеющая сталь |
- |
00 = природный 01 = золотой 02 = светлокоричневый 03 = тёмнокоричневый 04 = чёрный
|
: | ||||||||
: | ||||||||
350=3500мм | ||||||||
пример:
Деревянная решётка, ширина 260 мм, длина 1500 мм, сырой бук, поперечная решётка
PMO | - | 26 | - | 150 | - | 12 |
код заказа: PMO-26-150-12
Угловое исполнение решётки обозначается в номере заказа заменой буквы «М» на «U» - напр., PUO, PUL, PUZ.
Исполнение решётки для бассейнов обозначается заменой первого дефиса буквой «В» - напр., PMOB26-150-13
номер по каталогу | описание | ||||||||
клапан термостатический DN15 – укороченное исполнение NF: PN10/110oC |
|||||||||
PTV-01 PTV-02 |
Прямое исполнение DN15 Угловое исполнение DN15 |
||||||||
Установка клапана | 1 | 2 | 3 | 4 | 5 | 6 | 7 | kvs (м3/час) | |
kvs (м3/час) | 0,25 | 0,65 | 0,88 | 1,12 | 1,30 | 1,46 | 1,57 | 1,80 | |
клапан отсекающий DN15: PN10/110C |
|||||||||
PRS-01 PRS-02 |
Прямое исполнение DN15 Угловое исполнение DN15 |
||||||||
Число оборотовот закрытия | 1 | 1,5 | 2 | 2,5 | 3 | 4 | открыто |
||
kv (м3/час) | 0,65 | 1,0 | 1,3 | 1,7 | 1,9 | 2,3 | 2,5 | ||
PTH-01 |
головка термостатическая с капилляром: Диапазон регулировки температуры 8-28° С Длина капилляра 2 м Защита против замерзания 8° С |
||||||||
PPT-01 |
термостат комнатный для управления термическим приводом: Рабочее напряжение 230 В / 50 Гц Диапазон установки требуемой температуры 8-30° С Допустимая нагрузка на контакты 0,2-6 (2) А Степень защиты IP 30 Цвет - белый RAL 9010 Шир. х выс. х гл. 96,4 х 99,6 х 42,8 мм Примечание: Термостат необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода. |
||||||||
PTP-01 |
привод термический для управления термостатическим клапаном: Рабочее напряжение 230 В / 50 Гц Длина провода 1,2 м Потребляемая мощность 2,5 Вт Ток включения (промежуточный) 250 мА (230 В / 50 Гц) Присоединительный провод 2 х 0,75 мм2 Степень защиты IP 41 (вертикальная установка) |
||||||||
PSP-01 |
ручной трёхступенчатый переключатель скорости вращения: Рабочее напряжение 230 В / 50 Гц Число скоростей вращения - выключено + 3 Допустимая нагрузка на контакты 0,2-6 (2) А Степень защиты IP 30 Цвет - белый RAL 9010Шир. х выс. х гл. 96,4 х 113,1 х 42 мм |
||||||||
PPT-02 |
термостат комнатный с трёхступенчатым переключателем скорости вращения: Рабочее напряжение 230 В / 50 Гц Диапазон установки требуемой температуры 8-30° С Число скоростей вращения - выключено + 3 Допустимая нагрузка на контакты 0,2-6 (2) А Степень защиты IP 30 Цвет - белый RAL 9010 Шир. х выс. х гл. 96,4 х 113,1 х 42 мм Примечание: Термостат необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода. |
||||||||
PPT-03 |
термостат комнатный с программой на неделю: Рабочее напряжение 3 В Выход управления 230 В / 50 Гц Максимальная нагрузка max 6 (2) А Степень защиты IP 30 Диапазон установки требуемой температуры 5-35°С Цвет- белый RAL 9003 Шир. х выс. х гл. 96 х 119 х 23 мм |
||||||||
PER-03 PER-03-IR |
термостат комнатный с автоматическим переключателем скорости вращения: Рабочее напряжение 230 В / 50 Гц Потребляемая мощность не более 8 ВА Выходы управления – допустимая нагрузка 230 В / 50 Гц, max 4 (2) А Степень защиты IP 30 Диапазон установки требуемой температуры 5-40°С Управление скоростью вращения вентилятора: ручное (0,1,2,3) / автоматическое Шир. х выс. х гл. 102 х 128 х 30 мм Примечание: Регулятор необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода. |
||||||||
PER-03 PER-03-IR |
термостат комнатный с автоматическим переключателем скорости вращения и программой на неделю PER-04. Рабочее напряжение 230 В / 50 Гц Потребляемая мощность - не более 8 ВА Выходы управления – допустимая нагрузка 230 В / 50 Гц, max 4 (2) А Степень защиты IP 30 Диапазон установки требуемой температуры 5-40°С Управление скоростью вращения вентилятора - ручное (0,1,2,3) / автоматическое Шир. х выс. х гл. 102 х 128 х 30 мм Примечание: Регулятор необходимо поместить примерно в 1,5 м над полом таким образом, чтобы он не подвергался воздействию солнечных лучей либо других местных источников тепла или холода. |
||||||||
PER-04-DO | Пульт дистанционного управления для PER-03-IR и PER-04-IR. |
||||||||
трансформатор PAT 230 / 12 В: |
|||||||||
потребляемая мощность (ВА) исполнение | |||||||||
PAT-02-M-01 PAT-04-M-01 PAT-06-M-01 PAT-08-M-01 PAT-02-M-01 PAT-04-M-01 PAT-06-M-01 |
90 на штукатурку 160 на штукатурку 300 на штукатурку 300 на штукатурку 90 под штукатурку 160 под штукатурку 300 под штукатурку |
Трансформатор PAT
подбор PAT:
Вентиляторы радиаторов Aquilo FMT и FPT запитываются напряжением 12 В / 50 Гц – необходимо заказать трансформатор PAT, делающий возможным трёхступенчатую регулировку скорости вращения.
Трансформатор PAT (в зависимости от своего типа) может управлять определённым количеством вентиляторов. Это количество нельзя превышать.
Трансформатор PAT-хх-М-01 в исполнении на штукатурку
тип | потребляемая мощность | макс. количество подключённых двигателей FMT и FPT18 | макс. количество подключённых двигателей FPT-29 | рекомендуемый провод для подсоединения конвектора | управляющий элемент |
PAT-02-M-01 | 90 VA | 2 | 1 | 2 x 2,5мм2 |
PSP-01 PPT-02 PER-03 PER-04 |
PAT-04-M-01 | 160 VA | 4 | 2 | 2 x 4,0мм2 | |
PAT-06-M-01 | 300 VA | 6 | 4 | 2 x 6,0мм2 | |
PAT-08-M-01 | 300 VA | 8 | 5 | 2 x 6,0мм2 |
Трансформатор PAT-хх-М-02 в исполнении под штукатурку
тип | Pobór mocy | макс. количество подключённых двигателей FMT и FPT18 | макс. количество подключённых двигателей FPT-29 | рекомендуемый провод для подсоединения конвектора | управляющий элемент |
PAT-02-M-02 | 90 VA | 2 | 1 | 2 x 2,5мм2 | PSP-01 PPT-02 PER-03 PER-04 |
PAT-04-M-02 | 160 VA | 4 | 2 | 2 x 4,0мм2 | |
PAT-06-M-02 | 300 VA | 6 | 4 | 2 x 6,0мм2 |
внимание:
Работы, связанные с электрической проводкой, могут выполнять только лица, имеющие соответствующий допуск к электроработам SEP и соблюдающие соответствующие нормы PN. Питательное напряжение можно включать лишь после проверки правильности всей схемы подключения.
провода для напольных радиаторов Aquilo FMT и FPT:
Максимальная длина провода между радиатором Aquilo FMT/FPT и трансформатором (PAT) составляет 10 м. В случае необходимости превышения этой длины необходимо использовать провод большего сечения, нежели рекомендуемый, с тем, чтобы падение напряжения составляло не более 1,0 В (рекомендуемая величина – ок. 0,5 В). Цепь питания трансформатора должна быть предохранена установочным выключателем типа S301 D 6 A. Трансформатор в исполнении на штукатурку (PAT-xx-M-01) необходимо подсоединить к цепи питания двужильным проводом 2 х 1,5 мм2, а трансформатор в исполнении под штукатурку (PAT-xx-M-02) необходимо подсоединить проводом 3 х 1,5 мм2 (например, типа YDY или YKY). Предохранительный зажим находится внутри корпуса. Кроме того внутри находится трубчатый плавкий предохранитель, предохраняющий обмотку трансформатора. Соединение трансформатора PAT с термостатом, оборудованным 3-ступенчатым переключателем скорости вращения, необходимо выполнить проводом 5 х 0,75 мм2. Для подсоединения проводов в ванне конвектора Aquilo FMT/FPT служат зажимные планки в коробке (1-2 шт. в зависимости от количества вентиляторов).
тип | длина L [мм] | ширина B [мм] | высота H [мм] | вес[кг] | тип | длина L [мм] | ширина B [мм] | высота H [мм] | вес[кг] | |
PAT-02-M-01 | 230 | 185 | 90 | 2,2 | PAT-02-M-02 | 170 | 170 | 71 | 1,7 | |
PAT-04-M-01 | 230 | 185 | 90 | 2,9 | PAT-04-M-02 | 230 | 230 | 84 | 2,7 | |
PAT-06-M-01 | 230 | 185 | 90 | 4,2 | PAT-06-M-02 | 230 | 230 | 84 | 4,0 | |
PAT-08-M-01 | 325 | 255 | 120 | 4,8 |
темп. воды на подаче | темп. воздуха | канальный конвектор Aquilo FMK n=1,4 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[°C ] | [°C ] | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | темп.обратной воды [°C ] | |||||
90 | 15 | 0,78 | 0,88 | 0,98 | 1,08 | 1,17 | 1,26 | 1,35 | 1,43 | 1,52 | 1,61 | 1,69 | 0,52 | 0,46 | 15 | |||
20 | 0,63 | 0,73 | 0,83 | 0,93 | 1,02 | 1,11 | 1,19 | 1,28 | 1,36 | 1,45 | 1,53 | 0,42 | 0,36 | 20 | 45 | |||
24 | 0,51 | 0,62 | 0,72 | 0,81 | 0,90 | 0,99 | 1,08 | 1,16 | 1,24 | 1,32 | 1,40 | 0,33 | 0,28 | 24 | ||||
85 | 15 | 0,73 | 0,83 | 0,93 | 1,02 | 1,11 | 1,19 | 1,28 | 1,36 | 1,45 | 1,53 | 0,62 | 0,57 | 0,51 | 15 | |||
20 | 0,59 | 0,69 | 0,78 | 0,87 | 0,96 | 1,05 | 1,13 | 1,21 | 1,29 | 1,37 | 0,52 | 0,46 | 0,40 | 20 | 50 | |||
24 | 0,47 | 0,58 | 0,67 | 0,76 | 0,85 | 0,93 | 1,01 | 1,09 | 1,17 | 1,25 | 0,44 | 0,38 | 0,32 | 24 | ||||
80 | 15 | 0,69 | 0,78 | 0,87 | 0,96 | 1,05 | 1,13 | 1,21 | 1,29 | 1,37 | 0,73 | 0,67 | 0,61 | 0,56 | 15 | |||
20 | 0,55 | 0,64 | 0,73 | 0,82 | 0,90 | 0,99 | 1,07 | 1,14 | 1,22 | 0,62 | 0,57 | 0,51 | 0,44 | 20 | 55 | |||
24 | 0,44 | 0,54 | 0,63 | 0,71 | 0,79 | 0,87 | 0,95 | 1,03 | 1,10 | 0,54 | 0,48 | 0,42 | 0,35 | 24 | ||||
75 | 15 | 0,64 | 0,73 | 0,82 | 0,90 | 0,99 | 1,07 | 1,14 | 1,22 | 0,84 | 0,78 | 0,72 | 0,66 | 0,59 | 15 | |||
20 | 0,51 | 0,60 | 0,69 | 0,77 | 0,85 | 0,92 | 1,00 | 1,07 | 0,73 | 0,67 | 0,61 | 0,55 | 0,48 | 20 | 60 | |||
24 | 0,40 | 0,50 | 0,58 | 0,66 | 0,74 | 0,82 | 0,89 | 0,96 | 0,64 | 0,59 | 0,53 | 0,46 | 0,39 | 24 | ||||
70 | 15 | 0,60 | 0,69 | 0,77 | 0,85 | 0,92 | 1,00 | 1,07 | 0,95 | 0,89 | 0,83 | 0,77 | 0,70 | 0,63 | 15 | |||
20 | 0,47 | 0,56 | 0,64 | 0,71 | 0,79 | 0,86 | 0,93 | 0,84 | 0,78 | 0,72 | 0,66 | 0,59 | 0,52 | 20 | 65 | |||
24 | 0,37 | 0,46 | 0,54 | 0,61 | 0,68 | 0,76 | 0,83 | 0,75 | 0,69 | 0,63 | 0,57 | 0,50 | 0,42 | 24 | ||||
65 | 15 | 0,56 | 0,64 | 0,71 | 0,79 | 0,86 | 0,93 | 1,06 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 | 15 | |||
20 | 0,43 | 0,51 | 0,59 | 0,66 | 0,73 | 0,80 | 0,95 | 0,89 | 0,83 | 0,77 | 0,70 | 0,63 | 0,55 | 20 | 70 | |||
24 | 0,33 | 0,41 | 0,49 | 0,56 | 0,63 | 0,70 | 0,86 | 0,80 | 0,74 | 0,68 | 0,61 | 0,54 | 0,46 | 24 | ||||
60 | 15 | 0,51 | 0,59 | 0,66 | 0,73 | 0,80 | 1,17 | 1,11 | 1,05 | 0,99 | 0,92 | 0,86 | 0,78 | 0,71 | 15 | |||
20 | 0,39 | 0,47 | 0,54 | 0,60 | 0,67 | 1,06 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 | 0,59 | 20 | 75 | |||
24 | 0,30 | 0,37 | 0,44 | 0,51 | 0,57 | 0,97 | 0,91 | 0,85 | 0,79 | 0,72 | 0,65 | 0,58 | 0,49 | 24 | ||||
55 | 15 | 0,47 | 0,54 | 0,60 | 0,67 | 1,28 | 1,22 | 1,16 | 1,10 | 1,04 | 0,97 | 0,90 | 0,83 | 0,76 | 15 | |||
20 | 0,35 | 0,42 | 0,49 | 0,55 | 1,17 | 1,11 | 1,05 | 0,99 | 0,92 | 0,86 | 0,78 | 0,71 | 0,62 | 20 | 80 | |||
24 | 0,27 | 0,33 | 0,40 | 0,46 | 1,08 | 1,02 | 0,96 | 0,90 | 0,83 | 0,77 | 0,69 | 0,61 | 0,52 | 24 | ||||
50 | 15 | 0,42 | 0,49 | 0,55 | 1,40 | 1,34 | 1,28 | 1,21 | 1,15 | 1,08 | 1,01 | 0,94 | 0,87 | 0,79 | 15 | |||
20 | 0,31 | 0,37 | 0,43 | 1,28 | 1,22 | 1,16 | 1,10 | 1,04 | 0,97 | 0,90 | 0,83 | 0,75 | 0,66 | 20 | 85 | |||
24 | 0,23 | 0,29 | 0,35 | 1,19 | 1,13 | 1,07 | 1,01 | 0,95 | 0,88 | 0,81 | 0,73 | 0,66 | 0,56 | 24 | ||||
45 | 15 | 0,37 | 0,43 | 1,51 | 1,45 | 1,39 | 1,33 | 1,26 | 1,19 | 1,13 | 1,06 | 0,98 | 0,91 | 0,82 | 15 | |||
20 | 0,27 | 0,33 | 1,40 | 1,34 | 1,28 | 1,21 | 1,15 | 1,08 | 1,01 | 0,94 | 0,87 | 0,78 | 0,69 | 20 | 90 | |||
24 | 0,19 | 0,25 | 1,30 | 1,25 | 1,19 | 1,12 | 1,06 | 0,99 | 0,92 | 0,85 | 0,77 | 0,68 | 0,59 | 24 | ||||
темп. обратной воды [°C ] | 85 | 80 | 75 | 70 | 65 | 60 | 55 | 50 | 45 | 40 | 35 | [°C ] | [°C ] | |||||
канальный конвектор Aquilo F1T, F1P, F2C, F4C с вентилятором n=1,1 | темп. воздуха | темп. воды на подаче |
Пример: Конвектор: FMK-26-100-11, тепловая мощность 75/65/20 C: QN = 266 Вт,
Температура воды на входе: 55 C, Температура возвратной воды: 45 C, Температура воздуха: 20 C,
Поправочный коэффициент K1 = 0,49
Расчетная тепловая мощность: Q = QN x K1 = 266 Вт x 0,49 = 130 Вт
