Narbonne и Narbonne VT - изящные конветоры для современных интерьеров В конце прошлого года в продаже появились две новых модели конвекторов марки Purmo: Narbonne и Narbonne VT. Эти приборы производятся в Австрии и оттуда попадают на наш рынок, а кроме того в большинство стран Западной Европы, а также в Литву и Украину.

Благодаря элегантному и современному внешнему виду, небольшой высоте, а также возможности полностью скрыть устройство в каналах под напольным покрытием конвекторы Narbonne и Narbonne VT часто выбирают клиенты обставляющие офисы и магазины, но также и те, кто устанавливает их в квартирах и односемейных домах, поскольку они были спроектированы специально с мыслью об отоплении помещений с высокой площадью остекления, а также таких, где подоконники под большими окнами установлены относительно низко. Там панельный радиатор с классической высотой просто не поместится. И в таких ситуациях конвекторы «Narbonne» и» Narbonne VT будут идеальным решением, поскольку их отличительной чертой является маленькая высота. Для сравнения: самый низкий стандартный панельный радиатор Purmo имеет высоту 30 см, а минимальная высота конвекторов «Narbonne» равна... 7 см! Но выбор ещё больше, поскольку конвекторы Narbonne выпускаются также высотой 14, 21 и 28 см. Это позволяет удобно вкомпоновывать отопление в любой интерьер – выбранная длина может находиться в интервале от 50 см до 400 см.

Имеется и такая возможность, чтобы приборы вообще не были видны – Narbonne и Narbonne VT могут также найти применение в качестве устройств, устанавливаемых в открытых каналах под поверхностью пола. Установленный таким образом конвектор отдаёт тепло помещению через ажурное покрытие канала, установленное в уровне пола. Это решение позволяет полностью скрыть отопительные приборы, чтó повышает эстетические достоинства интерьера.Забота об эстетике и законченность внешнего вида – это крупные козыри новых конвекторов. Так, например, верхняя поверхность прибора закрыта накладкой типа гриль, а боковые грани закрыты специальными ограждениями.

Цвет конвектора можно без труда подобрать к эстетическим достоинствам помещения – у нас имеются на выбор все цвета из богатой цветовой шкалы RAL. Конвекторы Narbonne и Narbonne VT – так же, как и панельные радиаторы – нельзя использовать в помещениях с повышенной влажностью – например, в ванных комнатах, бассейнах или прачечных. И с мыслью о таких помещениях выпускаются радиаторы для ванных комнат (в виде лесенок), выбор которых на нашем рынке весьма богат. Выбор соответствующего радиатора по размеру и цвету не труден, а вот правильный расчёт необходимой мощности радиатора уже более сложен. Правильно рассчитать требуемую мощность нагрева лучше всего попросить проектанта систем ОВ.

Очень важным вопросом является также вид подсоединения конвектора – это необходимо учесть при покупке:

  • Narbonne - конвектор с боковым подсоединением;
  • Narbonne VT - конвектор с нижним подключением; он снабжён клапанным вкладышем.

Материалом, из которого создаются эти конветкоры, являются стальные профили прямоугольного сечения толщиной 1,5 мм. Модели Narbonne и Narbonne VT можно купить только по заказу.

На конветкоры предоставляется десятилетняя гарантия, кроме того они снабжены российскими сертификатами и допусками по качеству большинства стран Западной Европы.

+

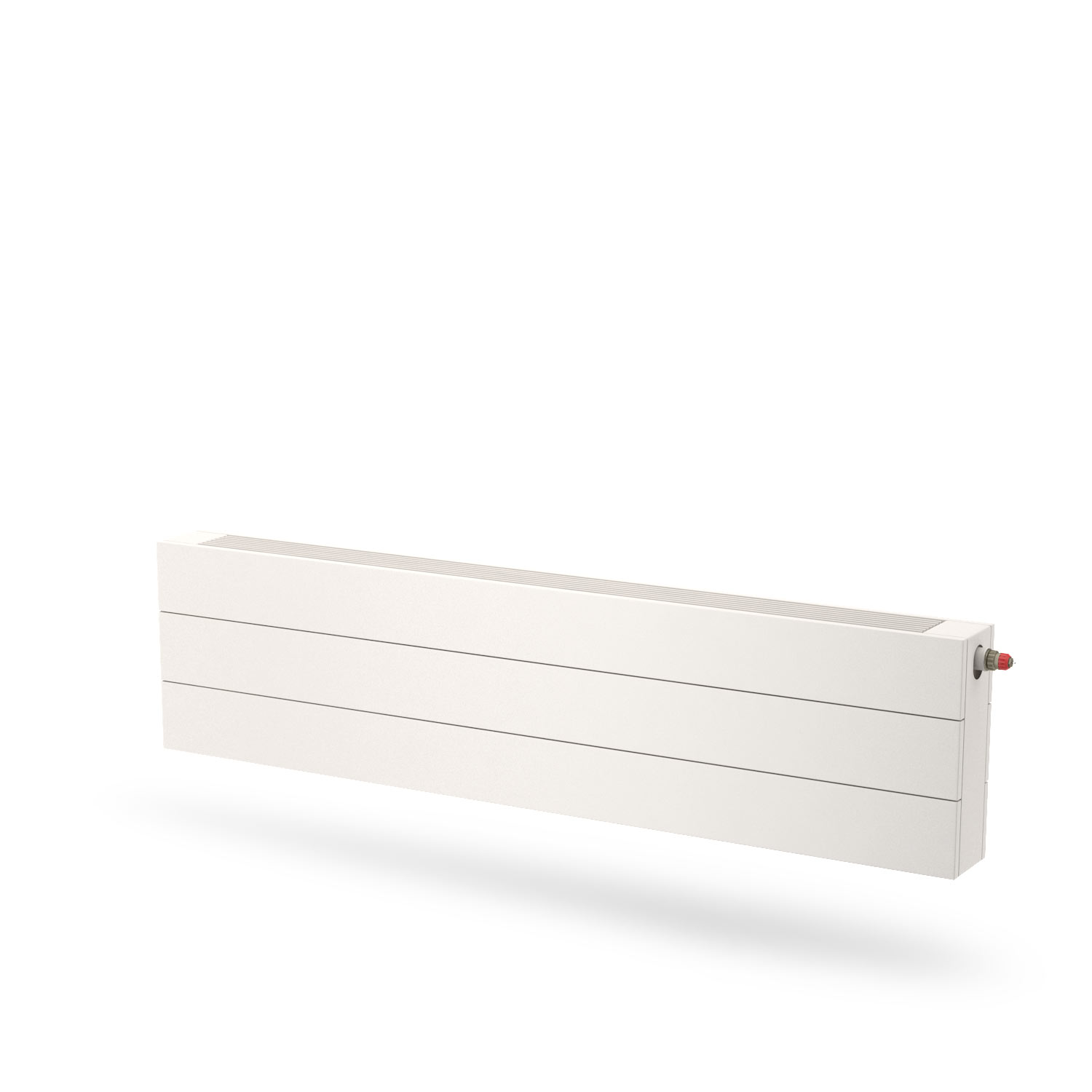

Narbonne и Narbonne VT - изящные конветоры для современных интерьеров В конце прошлого года в продаже появились две новых модели конвекторов марки Purmo: Narbonne и Narbonne VT. Эти приборы производятся в Австрии и оттуда попадают на наш рынок, а кроме того в большинство стран Западной Европы, а также в Литву и Украину.

Благодаря элегантному и современному внешнему виду, небольшой высоте, а также возможности полностью скрыть устройство в каналах под напольным покрытием конвекторы Narbonne и Narbonne VT часто выбирают клиенты обставляющие офисы и магазины, но также и те, кто устанавливает их в квартирах и односемейных домах, поскольку они были спроектированы специально с мыслью об отоплении помещений с высокой площадью остекления, а также таких, где подоконники под большими окнами установлены относительно низко. Там панельный радиатор с классической высотой просто не поместится. И в таких ситуациях конвекторы «Narbonne» и» Narbonne VT будут идеальным решением, поскольку их отличительной чертой является маленькая высота. Для сравнения: самый низкий стандартный панельный радиатор Purmo имеет высоту 30 см, а минимальная высота конвекторов «Narbonne» равна... 7 см! Но выбор ещё больше, поскольку конвекторы Narbonne выпускаются также высотой 14, 21 и 28 см. Это позволяет удобно вкомпоновывать отопление в любой интерьер – выбранная длина может находиться в интервале от 50 см до 400 см.

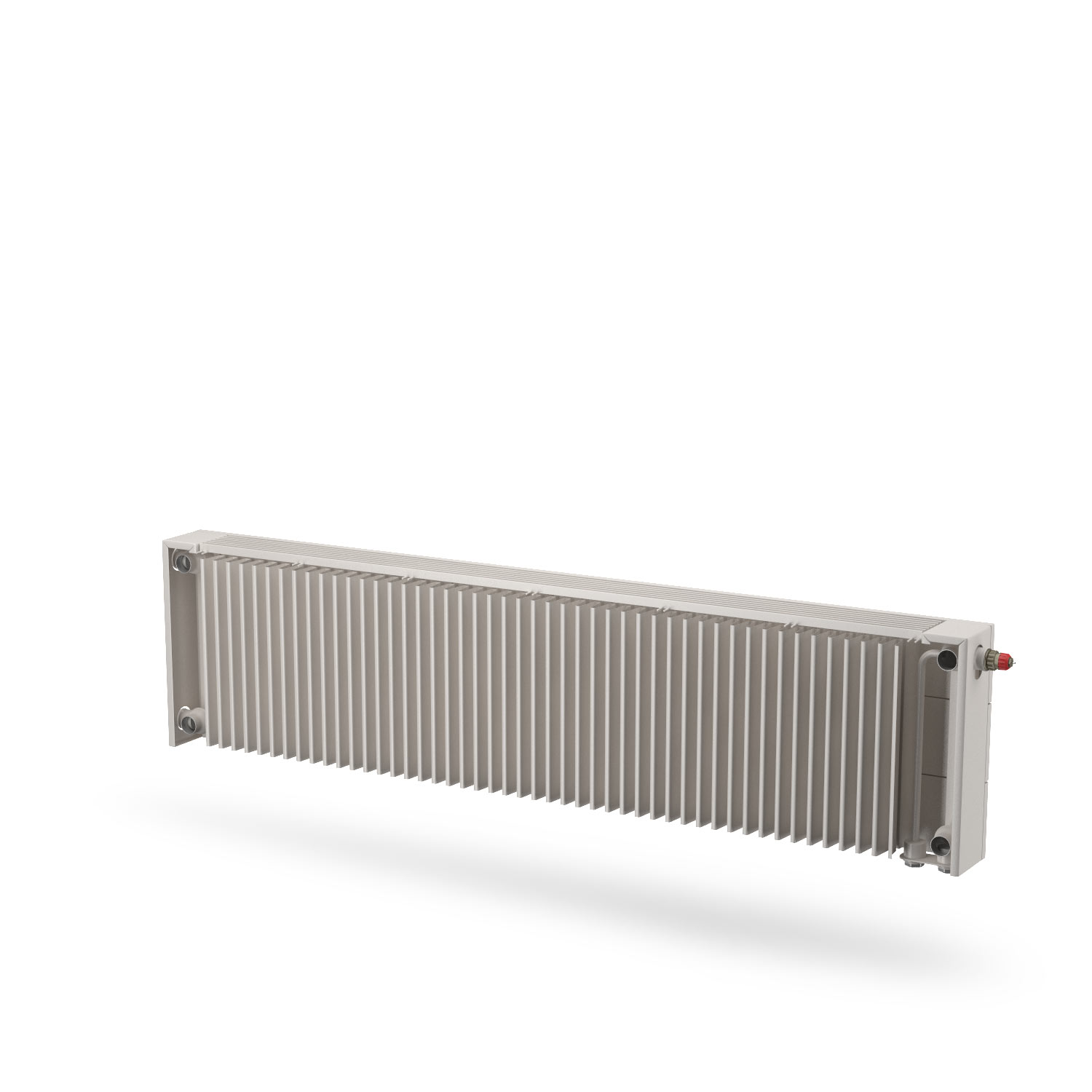

 Имеется и такая возможность, чтобы приборы вообще не были видны – Narbonne и Narbonne VT могут также найти применение в качестве устройств, устанавливаемых в открытых каналах под поверхностью пола. Установленный таким образом конвектор отдаёт тепло помещению через ажурное покрытие канала, установленное в уровне пола. Это решение позволяет полностью скрыть отопительные приборы, чтó повышает эстетические достоинства интерьера.Забота об эстетике и законченность внешнего вида – это крупные козыри новых конвекторов. Так, например, верхняя поверхность прибора закрыта накладкой типа гриль, а боковые грани закрыты специальными ограждениями.

Цвет конвектора можно без труда подобрать к эстетическим достоинствам помещения – у нас имеются на выбор все цвета из богатой цветовой шкалы RAL. Конвекторы Narbonne и Narbonne VT – так же, как и панельные радиаторы – нельзя использовать в помещениях с повышенной влажностью – например, в ванных комнатах, бассейнах или прачечных. И с мыслью о таких помещениях выпускаются радиаторы для ванных комнат (в виде лесенок), выбор которых на нашем рынке весьма богат. Выбор соответствующего радиатора по размеру и цвету не труден, а вот правильный расчёт необходимой мощности радиатора уже более сложен. Правильно рассчитать требуемую мощность нагрева лучше всего попросить проектанта систем ОВ.

Очень важным вопросом является также вид подсоединения конвектора – это необходимо учесть при покупке:

  • Narbonne - конвектор с боковым подсоединением;
  • Narbonne VT - конвектор с нижним подключением; он снабжён клапанным вкладышем.

Материалом, из которого создаются эти конветкоры, являются стальные профили прямоугольного сечения толщиной 1,5 мм. Модели Narbonne и Narbonne VT можно купить только по заказу.

На конветкоры предоставляется десятилетняя гарантия, кроме того они снабжены российскими сертификатами и допусками по качеству большинства стран Западной Европы.



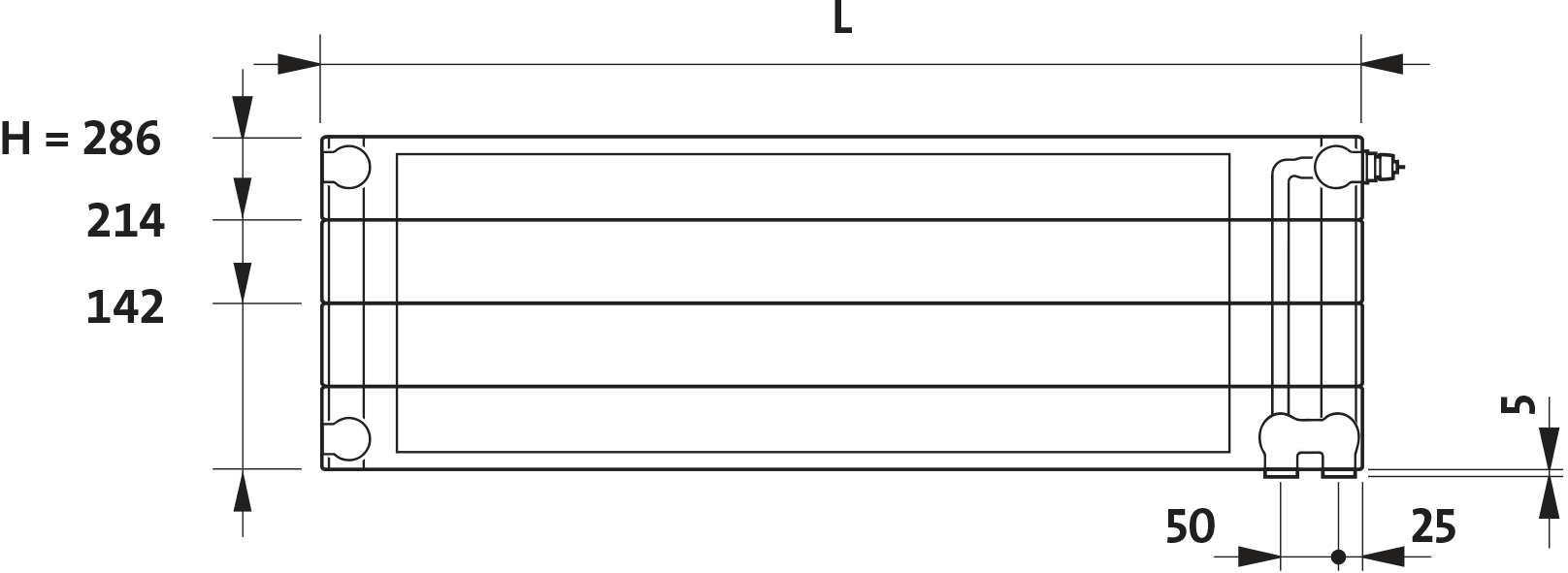

Размер радиаторов

NA 11

NA 20

NA 22

NA 23

NA 34

NA 35

NA 46

Тепловая мощность

Тепловая мощность [W] радиаторов  при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

L
длина [мм]
параметры
tп  / tо  / tв
тип
22 23 34 35 46
500 90/70/20 ˚C
75/65/20 ˚C
407
321
506
399
661
525
758
599
921
727
600 90/70/20 ˚C
75/65/20 ˚C
488
385
606
478
793
630
908
718
1105
872
700 90/70/20 ˚C
75/65/20 ˚C
569
449
707
558
925
735
1060
838
1290
1018
800 90/70/20 ˚C
75/65/20 ˚C
650
513
809
638
1057
840
1212
958
1474
1163
900 90/70/20 ˚C
75/65/20 ˚C
731
577
909
717
1189
945
1363
1077
1659
1309
1000 90/70/20 ˚C
75/65/20 ˚C
812
641
1010
797
1321
1050
1514
1197
1843
1454
1100 90/70/20 ˚C
75/65/20 ˚C
894
705
1112
877
1453
1155
1666
1317
2027
1599
1200 90/70/20 ˚C
75/65/20 ˚C
975
769
1212
956
1585
1260
1817
1436
2212
1745
1300 90/70/20 ˚C
75/65/20 ˚C
1056
833
1313
1036
1718
1365
1969
1556
2396
1890
1400 90/70/20 ˚C
75/65/20 ˚C
1137
897
1414
1116
1850
1470
2120
1676
2581
2036
1600 90/70/20 ˚C
75/65/20 ˚C
1300
1026
1616
1275
2114
1680
2423
1915
2948
2326
1800 90/70/20 ˚C
75/65/20 ˚C
1463
1154
1819
1435
2378
1890
2726
2155
3317
2617
2000 90/70/20 ˚C
75/65/20 ˚C
1625
1282
2020
1594
2642
2100
3029
2394
3686
2908
2200 90/70/20 ˚C
75/65/20 ˚C
1787
1410
2222
1753
2907
2310
3331
2633
4055
3199
2400 90/70/20 ˚C
75/65/20 ˚C
1949
1538
2425
1913
3171
2520
3635
2873
4423
3490
2600 90/70/20 ˚C
75/65/20 ˚C
2113
1667
2626
2072
3435
2730
3937
3112
4791
3780
2800 90/70/20 ˚C
75/65/20 ˚C
2275
1795
2829
2232
3699
2940
4241
3352
5160
4071
3000 90/70/20 ˚C
75/65/20 ˚C
2437
1923
3031
2391
3964
3150
4543
3591
5529
4362
3200 90/70/20 ˚C
75/65/20 ˚C
2600
2051
3232
2550
4228
3360
4846
3830

3400 90/70/20 ˚C
75/65/20 ˚C
2762
2179
3435
2710
4492
3570
5149
4070

3600 90/70/20 ˚C
75/65/20 ˚C
2925
2308
3636
2869
4756
3780
5452
4309

3800 90/70/20 ˚C
75/65/20 ˚C
3088
2436
3839
3029
5020
3990
5755
4549

4000 90/70/20 ˚C
75/65/20 ˚C
3250
2564
4041
3188
5285
4200
6058
4788

Тепловая мощность конвекторов (Вт) согласно стандарту EN 442 для параметров 90/70/20 ˚C и 75/65/20 ˚C.
[Вт/м] 105/75/20 ˚C 977 1215 1580 1819 2216
показатель n 1,30 1,30 1,26 1,29 1,30

Емкость и вес

вес: кг/м

тип высота [мм]
142 214 286
11 - 11,1 14,5
22 14,0 20,6 27,2
23 17,0 24,8 32,7
34 23,9 35,2 46,4
35 27,0 39,4 51,9
46 33,9 49,8 65,6

ёмкость: л/м

тип высота [мм]
142 214 286
11 - 1,7 2,2
22 2,2 3,3 4,4
23 2,2 3,3 4,4
34 3,3 5,0 6,7
35 3,3 5,0 6,7
46 4,5 6,8 9,1

Вес указан в кг на 1 метр длины радиатора
Водяная емкость приведена в dm3 на 1 метр длины радиатора

Гидравлические характеристики

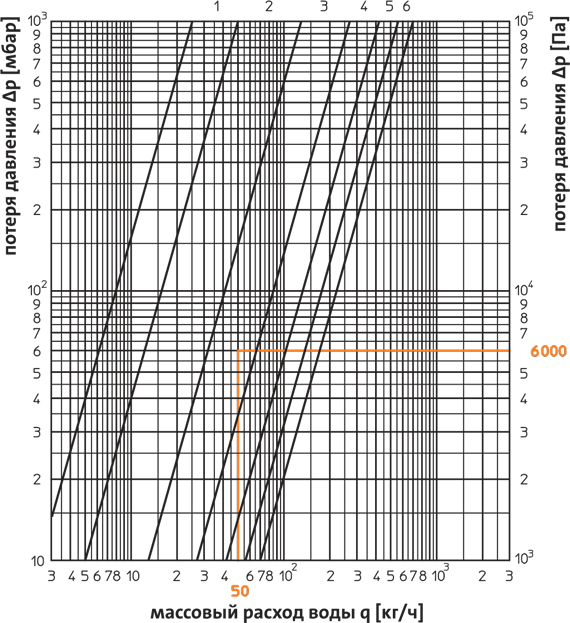

Диаграмма потерь давления для конвекторов Narbonne VT и Narbonne V VT с клапанной вставкой Oventrop M 30 х 1,5


Способы подсоединения

Крепления

Крепления WK 10

Крепления WK 12



Стойка SK 10

Стойка SK 12


Корректировочный коэффициент

температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tп tо 5 8 12 16 18 20 22 24
105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Таблица составлена для коэффициента n = 1,3

Технический каталог система теплого пола и трубной разводки Purmo (05.2017)

Условия гарантии на радиаторы «Пурмо»

Радиаторы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Благодаря строгой процедуре каждый радиатор подвергается ряду связанных с проверкой действий, в том числе испытанию под давлением на герметичность. Поэтому качество наших изделий очень высоко.
На радиаторы "Пурмо" предоставляется 10-летняя  гарантия.

Условием предоставления гарантии является:

  • наличие документа, подтверждающего покупку, которым является фактура,
  •  установка радиаторов в соответствии с польскими правилами в герметичной системе центрального отопления:
    • o замкнутого типа с мембранным расширительным баком, то есть предохранённой в соответствии с требованиями норм европейских  (допускается установка радиаторов «Пурмо» в открытых системах, то есть предохранённых в соответствии с требованиями польской нормы PN 91/B 02413, при условии использования в этих системах ингибиторов коррозии – применения ингибиторной защиты системы),
    • o наполненной и пополняемой водой и эксплуатируемой в соответствии с требованиями польской нормы   PN 93/C 04607,
      o оборудованной местной деаэрацией (не допускается применение центральной деаэрации), питаемой от теплоцентра с теплообменным оборудованием или от местной котельной.

Рекомендуется наличие у производителя монтажных работ сертификата, выданного ООО «Реттиг Хитинг», подтверждающего квалификацию в области установки радиаторов «Пурмо».

Гарантия не будет распространяться на радиаторы, установленные в системе центрального отопления:

  • которые будут соединены с высокотемпературной тепловой сетью через гидроэлеватор или через узел насосного смешения,
  •  в крытых бассейнах, автомобильных мойках, прачечных, бойнях, ванных комнатах и других помещениях с повышенной влажностю,
     постоянно соединённые с водопроводной системой,
  •  в которой вода будет удаляться чаще и на более долгий срок, чем это обусловлено необходимыми эксплуатационными требованиями.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
