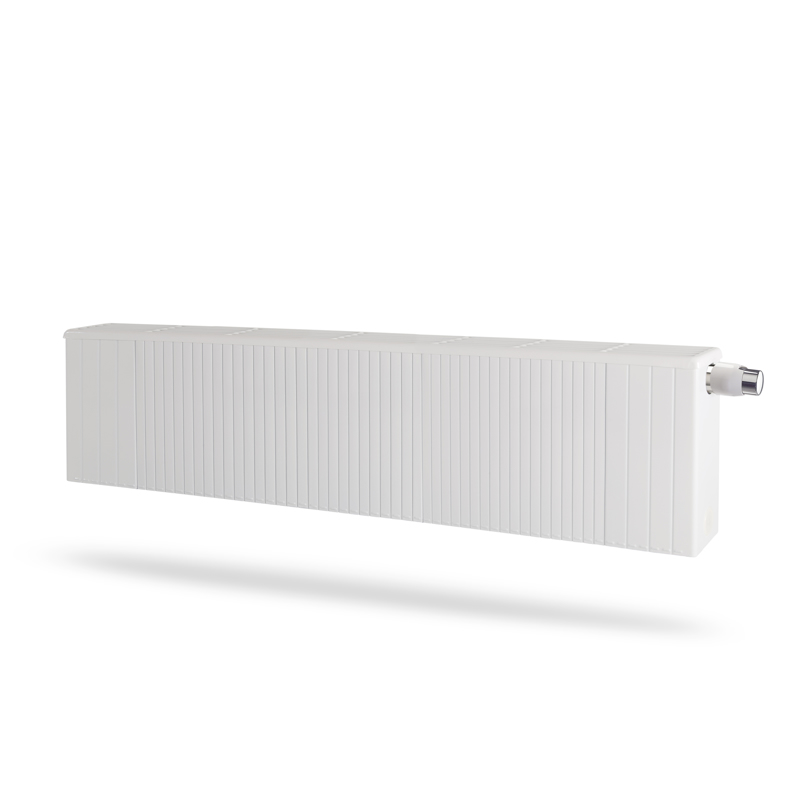

ThermoCon

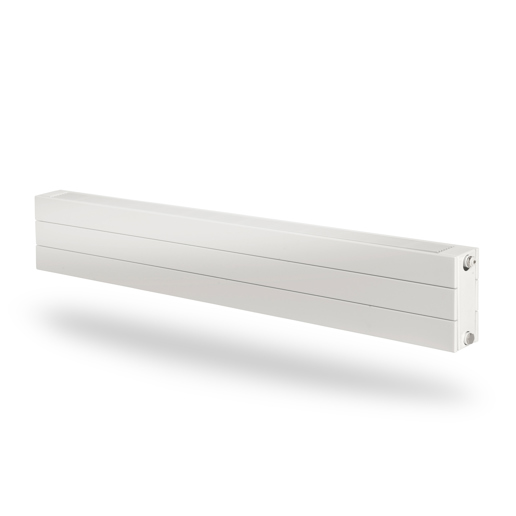

Med allt färre väggytor att montera radiatorer på och stora glaspartier som kräver värme för att förhindra kallras, så är ThermoCon den optimala lösningen. Liten, effektiv och med elegant design klarar den stora värmebehov med lägsta energiförbrukning. ThermoCon är en konvektor, uppbyggd kring en kopparslinga med profilerade aluminiumlameller. Den vattenburna värmen som cirkulerar i kopparslingan, överförs till aluminimlameller i vars kanaler det skapas en varm självdragande luftström. Inga rörliga delar - bara så enkelt och väldigt effektivt!
ThermoCon finns även utan integrerat ventilarrangemang (TCN-U).
Seriekoppling med ventil i första radiatorn

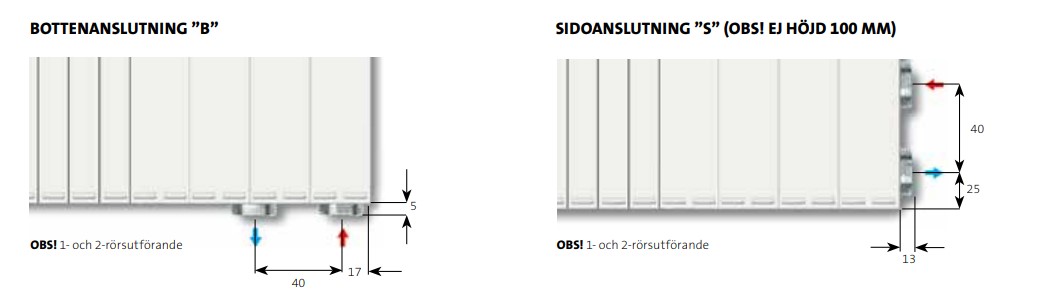

Inkoppling av första konvektorn:
Höjd 100 bara botten
Höjd 200-300 botten och sida
Seriekoppling utan ventil i första radiatorn (2 x 1/2" inv gänga c/c 50 mm)
Inkoppling av första konvektorn:
Alla höjder bara sidokoppling
"TCN kan bara levereras i följande specialfärger:
RAL 7013 Brown grey
RAL 7016 Anthracite grey
RAL 7021 Black grey
RAL 7024 Graphite grey
RAL 8017 Chocolate brown
RAL 9006 White aluminium
RAL 9007 Grey aluminium
RAL 9005 Jet black
RAL 040 80 05 (S0222) Caffé latte
Leveransinnehåll: TCN levereras med en TIF ventilinsats samt luftskruv.
TCN U levereras endast med luftskruv.

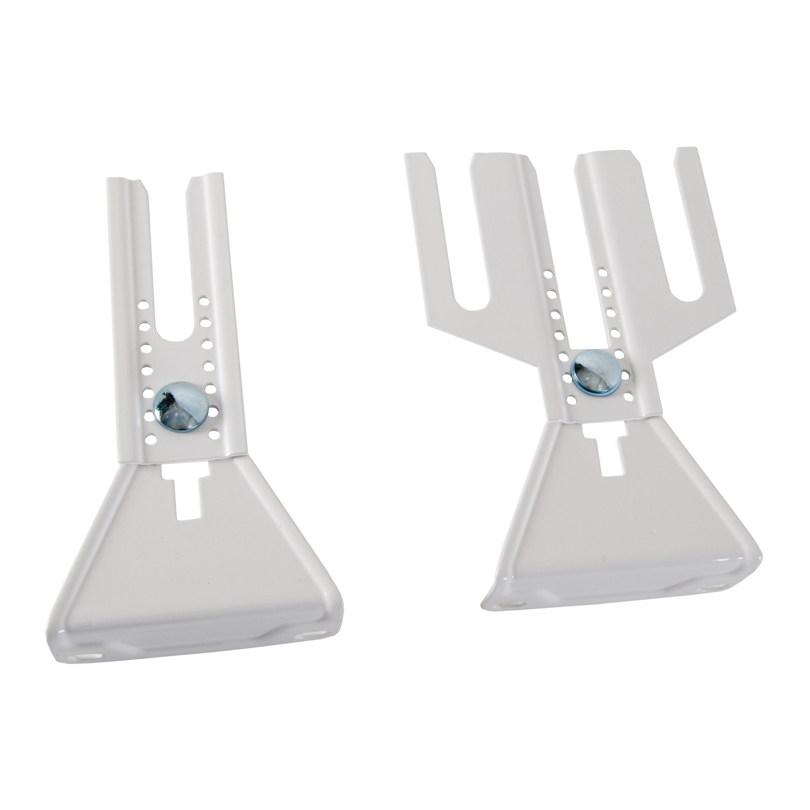

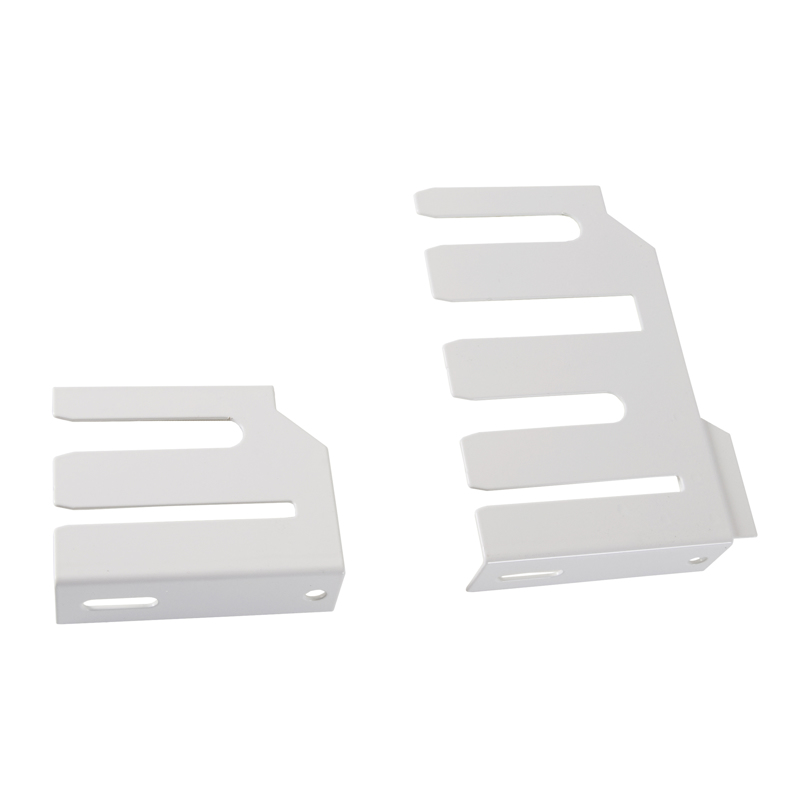

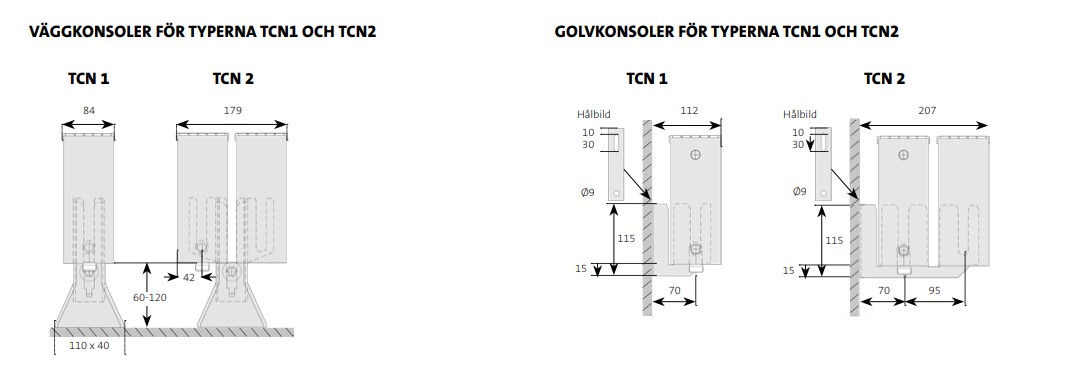

OBS: TCN behöver kompletteras med antigen vägg eller golvkonsol.
OBS: TCN U levereras utan ventilinsats och konsol.
Övrigt: TCN finns i typ 1 och 2.
| Teknisk info | |
| Max driftstemperatur °C | 110 |
| Konstruktion | EN 442-1 |
| Tryckklass | PN10 |
| Material | Aluminium / Koppar |
| Standardfärg | Vit RAL 9016 |
| Typer | 1; 2 |
| Höjder [mm] | 100; 200; 300 |
| Bredder [mm] | 510; 610; 810; 1010; 1310; 1610; 1910; 2220; 2520 |
Botten, vänster sidan anslutning ETIM 11.
Tack vare V4-anslutningen är anslutning på vänster sida möjlig.
Botten, höger sidan anslutning ETIM 88.
Tack vare V4-anslutningen är anslutning på höger sida möjlig.
TCN levereras med en TIF ventilinsats samt luftskruv.
TCN U levereras endast med luftskruv.
OBS: TCN behöver kompletteras med antigen vägg eller golvkonsol.
OBS: TCN U levereras utan ventilinsats och konsol.
Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
| Dokument | Kategori |
|---|---|
| Effektberäkning i xls-format för ThermoCon | Effekttabell |
| Effektberäkning TCK TC 100-500 mm | Effekttabell |
| Effekttabell TCK 1986 | Effekttabell |
| Effekttabell TCK TC | Effekttabell |
| Förinställning FV 4 | Installationsmanual |
| Drift och skötsel för Purmo Thermopanel radiatorer och konvektorer | Drift och skötsel |
| Data Sheet | Datablad |
| TCN inkoppling i serie | Datablad |
| Beräkna totalt tryckfall på TCN i serie | Datablad |
