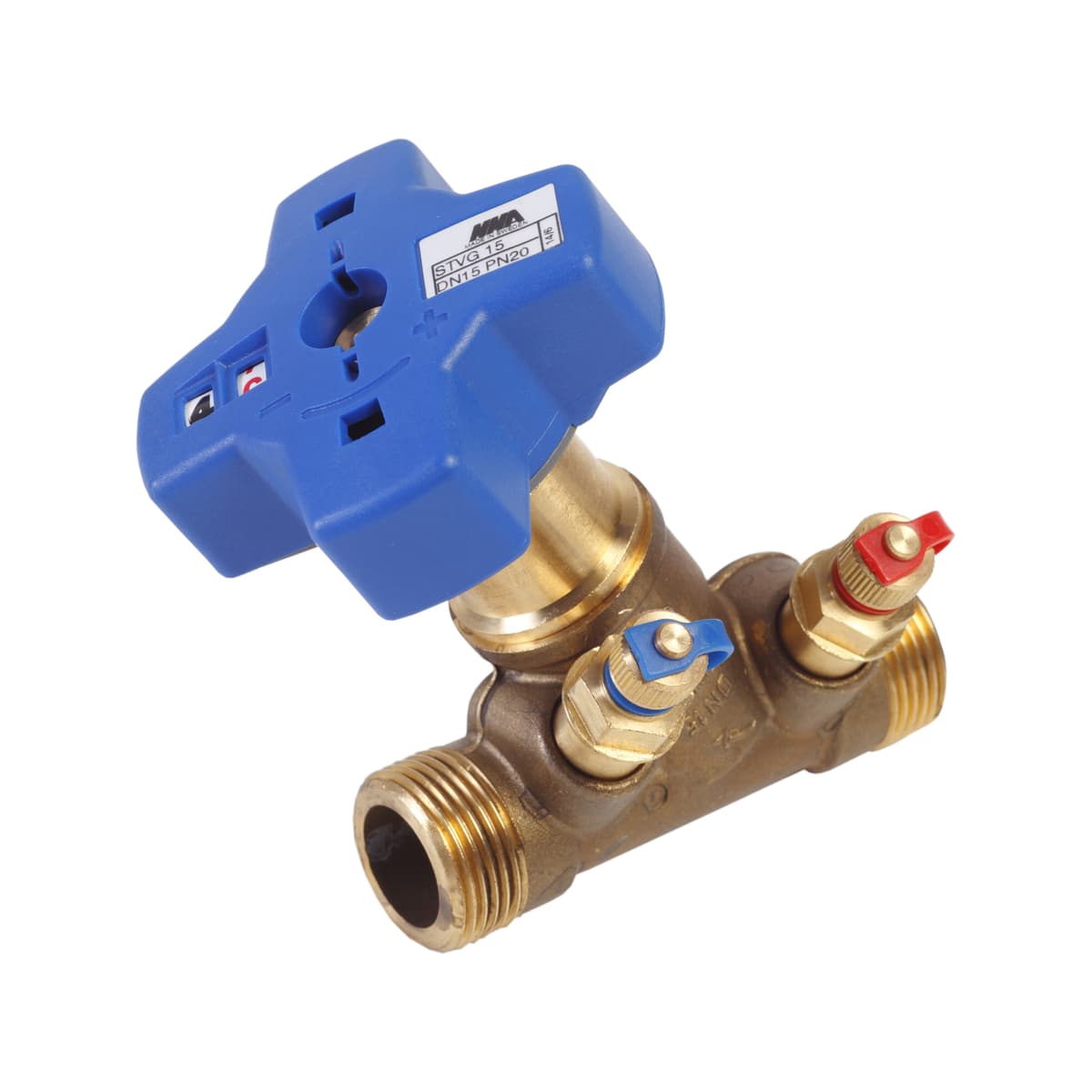

Balanseringsventil STV G

Balanseringsventilen STV (M,F,G) används för att balansera flöden i värme- och kylsystem. Beskrivning Dimensionering STV (M,F,G) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida. STV (M,F,G) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde. Minsta rekommenderade differenstryck är 2 kPa. Inställning Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan. Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda. Ratten kan plomberas. Mätning Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag. Differenstrycket omvandlas till flöde i balanseringsinstrumentet. Avtappning STVM har fabriksmonterad avtappning. Avtappningen öppnas med skruvmejsel. Isolering STVF har fabriksmonterad förlängd hals. Montage STV (M,F,G) har flödesriktning märkt på ventilhuset. STV har invändiga gängor. STVG har utvändiga gängor.
