Slottsventil till sektionsradiator Delta, DL

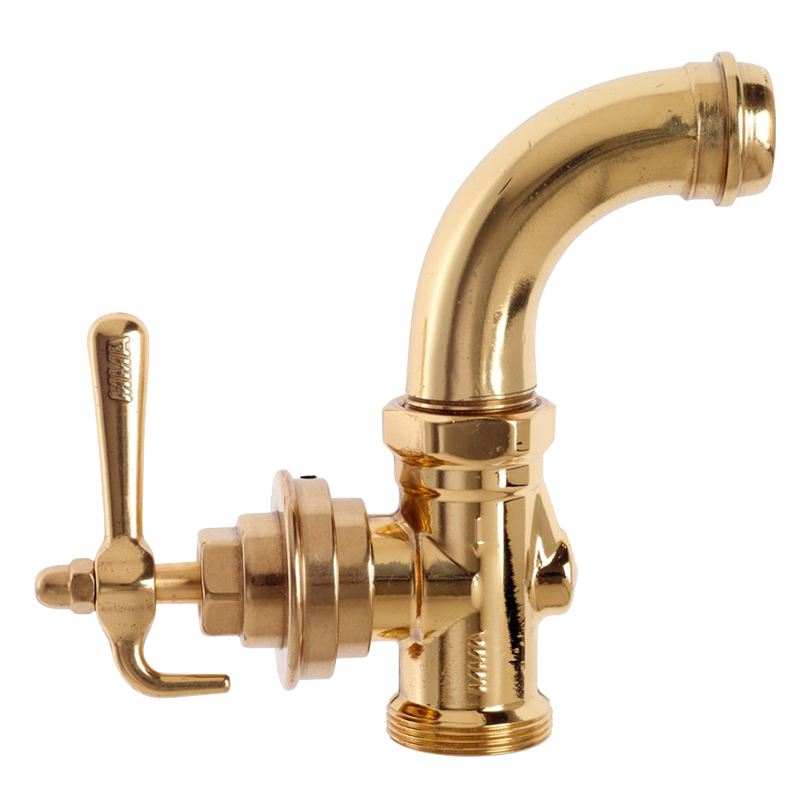

I gamla byggnader eller där man vill behålla den gamla stilen kan man med fördel använda slottsventil tillbehöret till sektionsradiatorer, typ Delta med utanpåliggande ventil.
Slottsvredet och ventilen är tillverkade av polerad och lackad mässing. Slottsventilen består av en ventil med förinställning samt ett slottsvred, som reglerar ventilen manuellt. Slottsvredet fungerar som en handratt. Som tillbehör till slottsventilen finns också böj, mutter, returventil och nippel. Ventilen är försedd med insats som har dold förinställning.

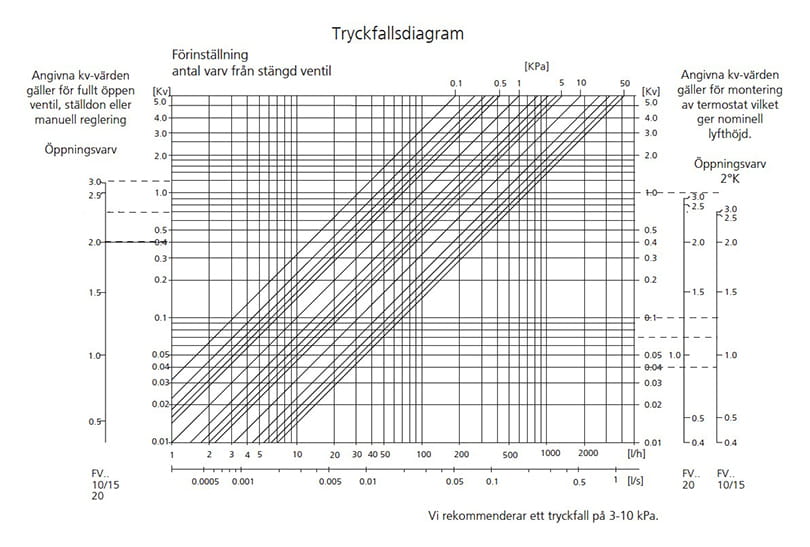

Förinställning FV5 av slottsventil
- Demontera av skyddsratt och packbox
- Skruva ned stryphylsan i botten
- Ta bort förinställningsnyckel och montera på förinställningsdonet över den lättrade insatsen och sätt tillbaka förinställningsnyckeln genom donet
- Nollställ skalan mot indexmarkeringen
- Skruva upp stryphylsan så att önskat Kv-värde sammanfaller med indexmarkeringen
- Montera tillbaka packbox med stift
Tekniska data
Tryckklass
PN 10
Rekommenderat differenstryck
3-10 kPa
Kv värde (förinst.värde) med termostat/ej termostat
DN 10-15 0,01-0,7 / 0,01-1,2
DN 20 0,01-0,9 / 0,01-1,2
Kvs-värde (maxkapacitet)
DN 10-20 1,2
Max temperatur
100°C
Min temperatur
5°C
Material
Mässing
Packningar EPDM
| RSK nr. | Benämning | Beskrivning | Dim. | Anslutning |
| 480 51 98 | SNH | Slottsvred | – | – |
| 480 57 51 | FVR 10P | Ventil rak | 10 | 3/8″ |
| 480 57 52 | FVR 15P | Ventil rak | 15 | 1/2″ |
| 480 57 53 | FVR 20P | Ventil rak | 20 | 3/4″ |
| 480 64 00 | FVV 10P | Ventil vinkel | 10 | 3/8″ |
| 480 64 01 | FVV 15P | Ventil vinkel | 15 | 1/2″ |
| 480 64 02 | FVV 20P | Ventil vinkel | 20 | 3/4″ |
| 481 91 20 | N10B P | Böj och mutter | 10 | 3/8″ |
| 481 91 21 | N15B P | Böj och mutter | 15 | 1/2″ |
| 481 91 22 | N20B P | Böj och mutter | 20 | 3/4″ |
| 482 16 76 | RVR 10P | Returventil rak | 10 | 3/8″ |
| 482 16 78 | RVR 15P | Returventil rak | 15 | 1/2″ |
| 482 17 04 | RVR 20P | Returventil rak | 20 | 3/4″ |
| 482 16 75 | RVV 10P | Returventil vinkel | 10 | 3/8″ |
| 482 16 79 | RVV 15P | Returventil vinkel | 15 | 1/2″ |
| 482 17 03 | RVV 20P | Returventil vinkel | 20 | 3/4″ |
| 481 90 18 | N10R P | Nippel och mutter | 10 | 3/8″ |
| 481 90 19 | N15R P | Nippel och mutter | 15 | 1/2″ |
| 481 90 20 | N20R P | Nippel och mutter | 20 | 3/4″ |
