Seriekoppla konvektorer
Konvektorerna har en diskret elegans i kombination med en mycket god värmeavgivningsförmåga. Stålkonstruktionen är kraftig och gedigen vilket gör Purmo Kon till en idealisk värmekälla i offentliga miljöer med stora glaspartier och öppna planlösningar. Det är möjligt att seriekoppla konvektorer och då rekommenderas helst inte fler än två konvektorer i följd.
Kon serieanslutning

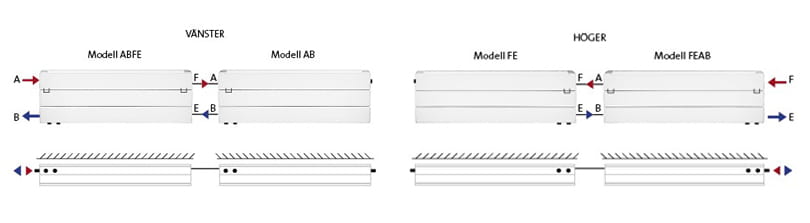

Serieanslutning av Purmo Kon konvektorer i en sida förutsätter användning av externa radiatorkoppel eller ventiler:

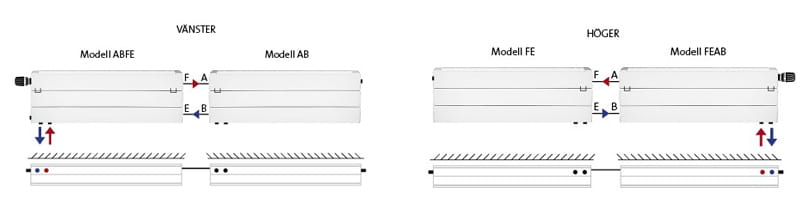

Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats vid seriekoppling av konvektorer:
Om man kopplar med modell FEAB i serie med FE som det är ritat på underlaget ovan kan man välja om man vill använda det inbyggda kopplet (enbart bottenanslutning) i FEAB eller inte. Väljer man att använda det inbyggda kopplet behövs en ventilinsats, se tabell nedan för alternativ:
Typ | RSK-nr |
PURMO M30 Ventilinsats | 6734055 |
PURMO RD Ventilinsats | 6733800 |
PURMO RDF Ventilinsats | 6733722 |
PURMO Vinkelkoppling M22 lång | 6606036 |
PURMO Vinkelkoppling M22 kort | 6606037 |
PURMO Övergångsnippel G15-M22x1.5 | 6733721 |
Ska man ha utanpåliggande anslutning är det bara 102 mm mellan anslutningarna för höjden 142 mm. I det fallet rekommenderas anslutning med lösa ventiler.
Kon diagonalanslutning
Typ AB = Typ FB
Dessa typer levereras utan integrerat ventilkoppel, vilket förutsätter externa ventiler.
Diagnonalasnlutning av konvektorn ThermoCon?
Vi får ofta frågan om Thermocon, som säljs mycket i Sverige, går att koppla diagonalt. Till exempel om man vill koppla ihop två stycken Thermocon konvektorer till ett långt. Tilloppet ligger på ena sidan av rummet och returen ligger på den andra sidan. Hur gör man och vad skall man ha för produkter?
Thermocon konvektorn går inte att koppla på detta vis med seriekoppling! Däremot kan du använda dig av Purmo Kon konvektorn eller Purmo Plint, en 200 mm hög radiator.
