Ventil- och koppelanslutningar samt kopplingar

TP Rak 4

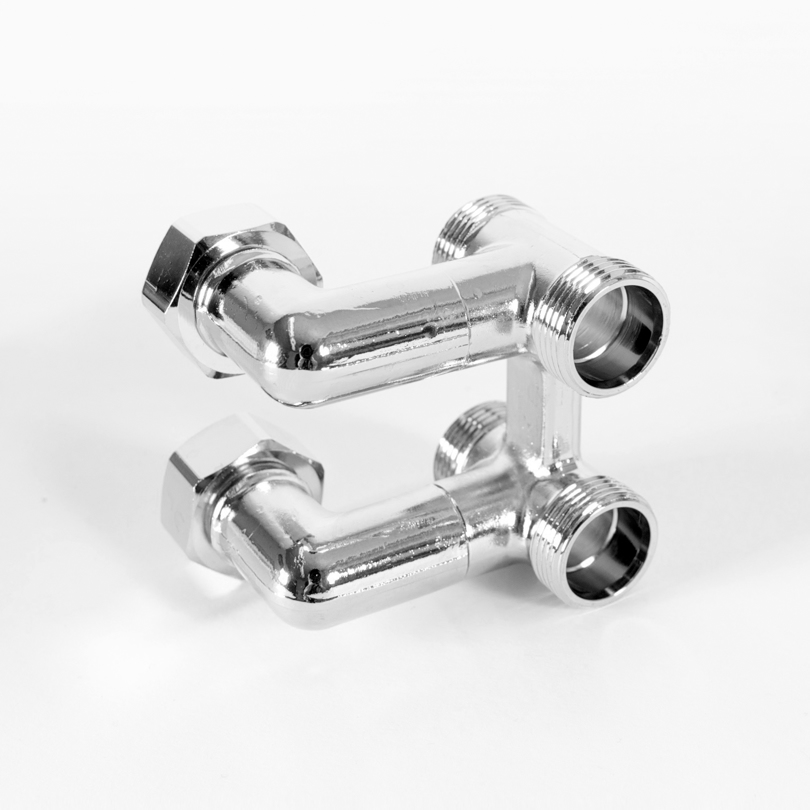

Thermopanel Rak 4 är en separat fördelare för att åstadkomma
rördragning bakom radiator. Fördelaren har lekande mutter för
anslutning mot ventilarrangemang och utvändig M22 x 1,5 gänga för
anslutning mot värmesystem. Rör med dimension upp till 18 mm kan användas och avståndet c/c rör till vägg är 20 mm. Obs! Vid montering av
Rak 4 och 18 mm rör krävs 6 mm distansklossar, RSK
6606485.
På byggplatsen förenklas rördragningen till raka rör mellan
radiatorerna vilket ger ett snabbt och enkelt montage.
Radiatoranslutning och rördragning är placerad över
radiatorns underkant för optimal platsbesparing i höjdled.
DIMENSIONERING OCH INSTALLATION
Värmeavgivning enligt Thermopanel standard. Normal
hänsyn skall tas till värmeexpansion hos rörsystem.
ANSLUTNINGAR
Thermopanels sortiment av standardkopplingar kan
användas.
OBS! Fritt mått mellan rör och radiator medger ej plats för
skarvning av rör eller plats för pressmuff. Radiatorns
standardkonsol skall användas, extra distanser behövs ej.

Teknisk info
Anslutningsmått M22x1,5
Material Mässing
