Handdukstorksventil RFA 38
Handdukstorksventil RFA 38

Handdukstorksventil RFA 38

RFA 38/VBB används till radiatorer, konvektorer och handdukstorkar.
OBS! används ej på VVC system.
Ventilerna kan regleras med termostat eller handratt M28x1,5.

Beskrivning
RFA 38 har dold förinställning under packboxen.
Injustering av 2-rörssystem görs med nyckel FN2 eller förinställningsverktyg FV5.
Ventilen har anslutning M22x1,5 mot rörsystemet.
Insticksnippelns anslutning mot radiatorn är R1/2″.
Ventilen levereras som 2-rörsventil men kan ställas om till 1-rörs.
Tag då bort den blå plastproppen från by-passventilen och skruva ut käglan med en 2,5 mm insexnyckel.
Med bypassventilen ställer man in fördelningen mellan radiatorn och by-pass.
Ventilens retur stängs av med en 2,5 mm insexnyckel och tilloppet stängs av med termostat eller handratt.
Vid avstängning stängs inte by-passen.

Teknisk info
Max driftstemperatur 100
Anslutningsmått M28x1p5
Tryckklass PN10
Material Mässing
DokumentKategori
Produktblad RFA 38 handukstorks ventil Datablad
Installationsmanual RFA 38 Installationsmanual

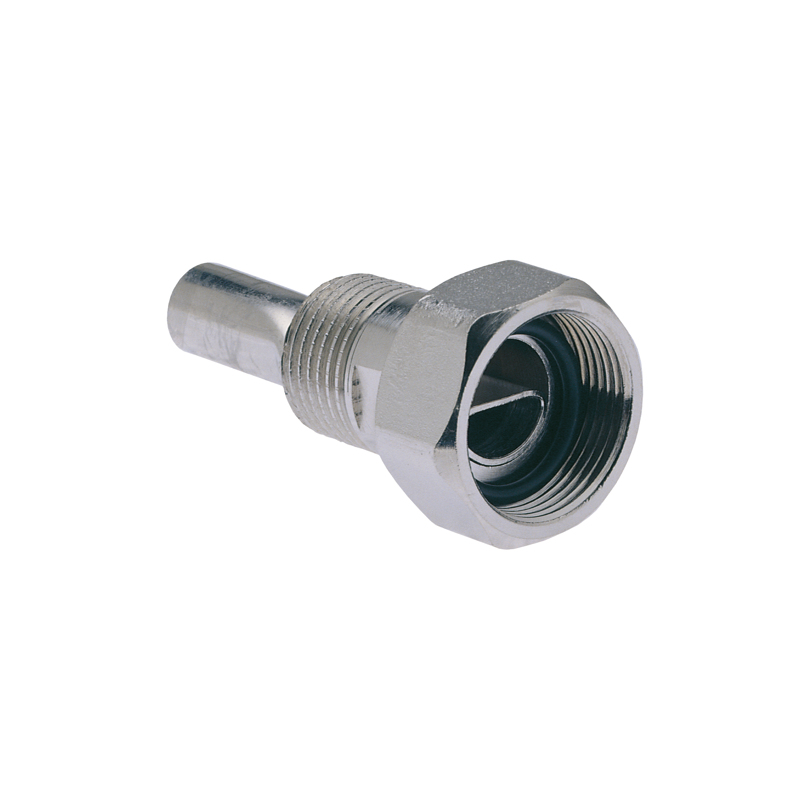

Handdukstorksventil insticksrör

Handdukstorksventil insticksrör

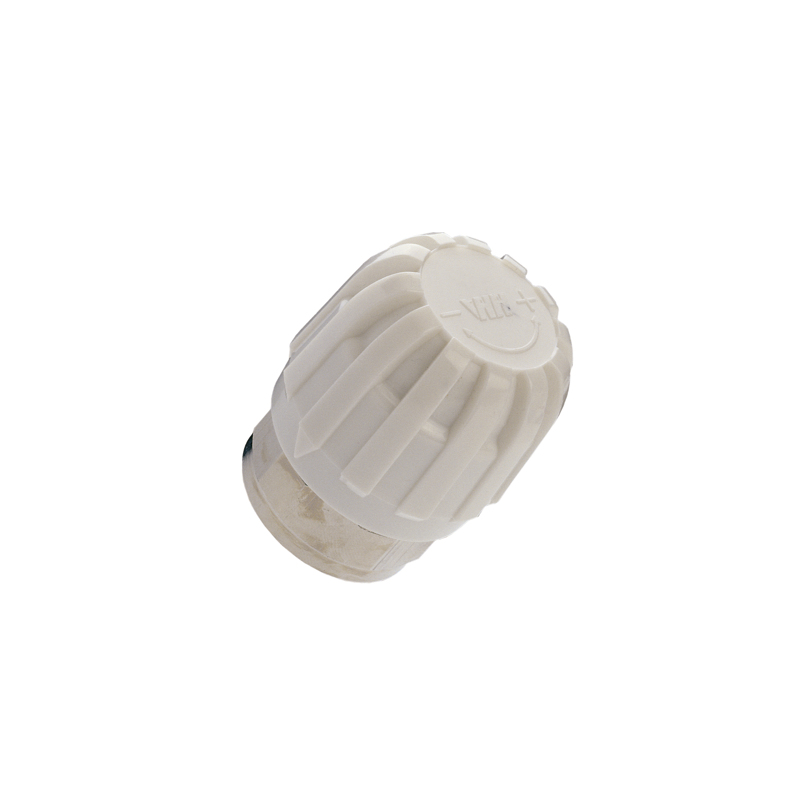

Handratt ENH används för att reglera ventiler för värme och kyla manuellt i t.ex radiatorsystem, kylsystem och handdukstorkar.

Beskrivning
Handratten används för att manuellt reglera flöde. De kan även användas för avstängning.
Ventiler som används i ett VVC system skall ej gå att stänga av, p.g.a legionella bakterier. För att undvika detta kompletterar man med en bricka som läggs mellan ventilen och handratten.
Handratt ENH är i vit/svart plast.

Handratt ENH

Handratt NHK används för att reglera ventiler för värme och kyla manuellt i t.ex radiatorsystem, kylsystem och handdukstorkar.

Beskrivning
Handratten används för att manuellt reglera flöde. De kan även användas för avstängning.
Ventiler som används i ett VVC system skall ej gå att stänga av, p.g.a legionella bakterier. För att undvika detta kompletterar man med en bricka som läggs mellan ventilen och handratten.
Handratt NHN är förnicklad, och regleras med en sexkantnyckel (5 mm) för att obehöriga ej skall kunna ändra inställningen.

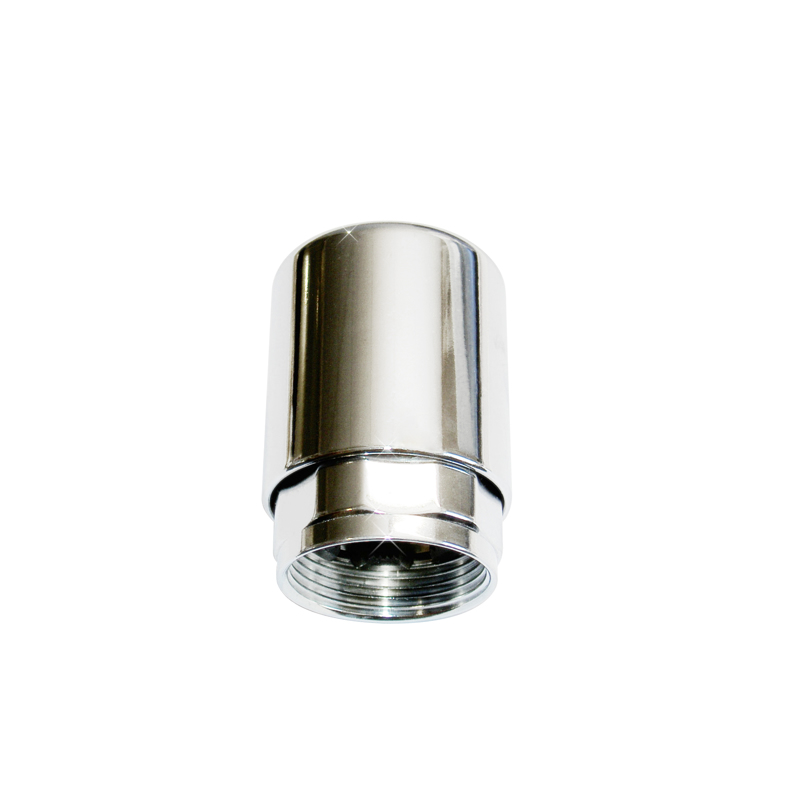

Handratt HNK

Handratt NHN används för att reglera ventiler för värme och kyla manuellt i t.ex radiatorsystem, kylsystem och handdukstorkar.

Beskrivning
Handratten används för att manuellt reglera flöde. De kan även användas för avstängning.
Ventiler som används i ett VVC system skall ej gå att stänga av, p.g.a legionella bakterier. För att undvika detta kompletterar man med en bricka som läggs mellan ventilen och handratten.
Handratt NHK är polerad och förkromad. NHK säljs även tillsammans med ventil RFA 75-400

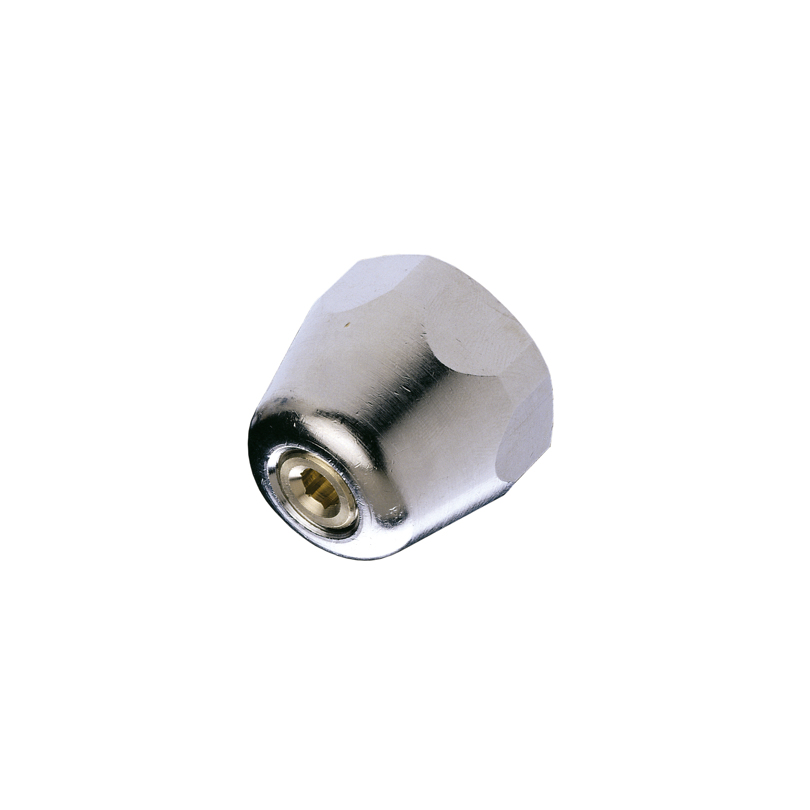

Handratt NHN

Kopplingar för Handukstorksventilerna RFA38 och RFA75

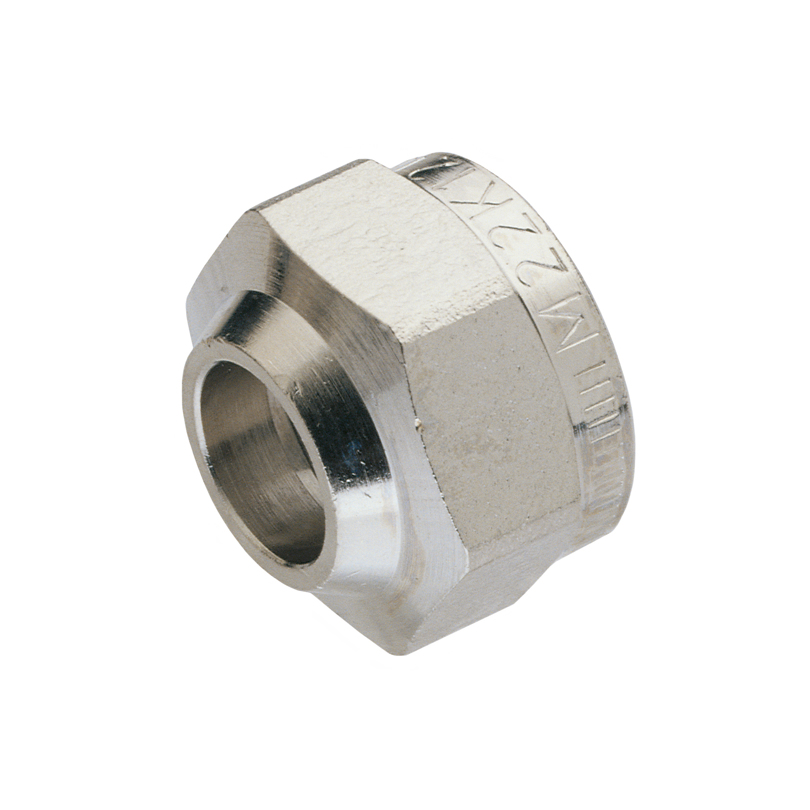

Handdukstorksventil kopplingar M22
