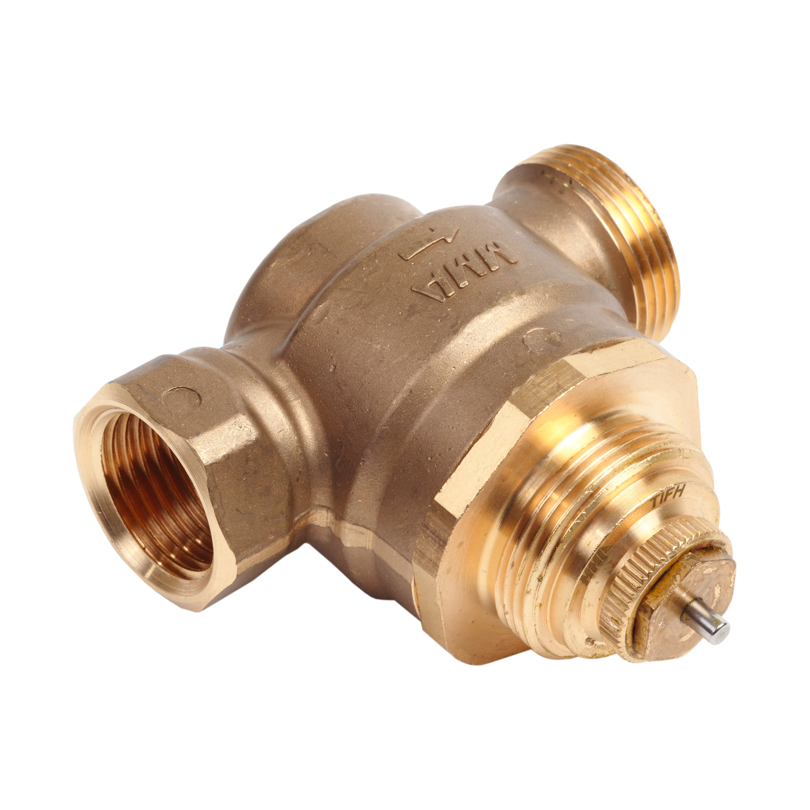

FVXR Radiator ventil
FVXR Radiator ventil

FVXR Radiator ventil

Ventil FVX används för att reglera flödet i radiator eller kylsystem.
Ventilen regleras med termostat, termoställdon eller handratt.

Beskrivning
Ventil serie FVX har en exakt förinställnings funktion dold under packboxen.
Förinställningen görs med en förinställningsnyckel FN2 genom att öppna antal varv från stängd ventil enligt tryckfallsdiagram.
Med förinställningsverktyg FV8 förenklas inställningen. Ventil FVXR har extra högt Kv- respektive Kvs-värde. Ventilen levereras med grå skyddsratt, vilket betyder förinställningsbar. Skyddsratten kan under byggnadstiden användas som avstängning.
Under injustering av systemet kan ratten användas för att få nominell lyfthöjd med termostat monterad. Skruva skyddsratten i botten och öppna 3/4 varv.

Teknisk info
Max driftstemperatur 100
Anslutningsmått M28x1p5
Tryckklass PN10
Material Mässing
DokumentKategori
Produktblad FVX styrventil Datablad
Installationsmanual FV radiator ventil Installationsmanual
