Utbytesventil för ARCU

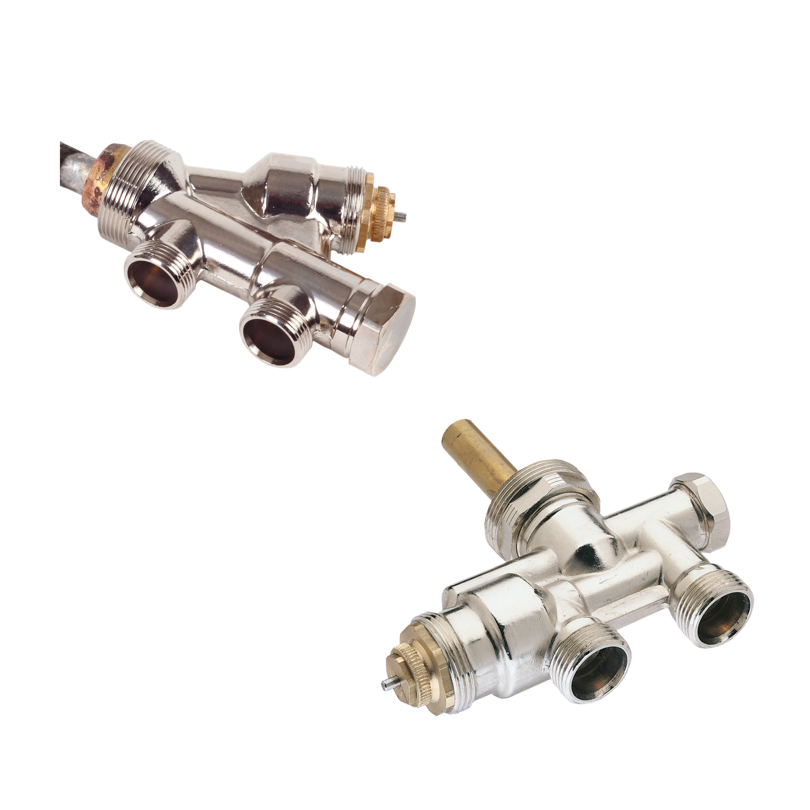

RFA 33, 34, 35, 36 ersätter ARCU 1- eller 2- rörsventiler sidokopplade. Ventilerna kan regleras med termostat eller handratt M28x1,5.
RFA 41/42 ersätter ARCU 1- eller 2-rörsventiler bottenkopplade med M22x1,5 röranslutning. RFA 71/72 ersätter ARCU 1- eller 2-rörsventiler bottenkopplade med invändig G3/8″ röanslutning. Ventilerna kan regleras med termostat eller handratt M28x1,5.

Beskrivning
RFA ventilerna har dold förinställning under packboxen. Injustering av 2-rörssystem görs med nyckel FN2. Ventilen har anslutning M22x1,5 eller G3/8″ mot rösystemet. Anslutningen mot radiatorn är M34x1,5. Födelningen av flödet (1-rörs) mellan radiator och by-pass gös med FN2. Skruva det antal varv som anges i tabell radiatorflöde. Ventilens retur stägs av med en spindel under locket och tillopp med termostat eller handratt. Vid avstägning stängs inte by-passen.

Teknisk info
Max driftstemperatur 100
Anslutningsmått M28x1,5
Tryckklass PN10
Material Mässing
DokumentKategori
RFA 33, 34, 35, 36 rev.2.pdf Datablad
RFA 41, 42, 71, 72 rev.2.pdf Datablad
Installationsmanual RFA 62,64,67 Installationsmanual
Installationsmanual RFA 73 Installationsmanual
