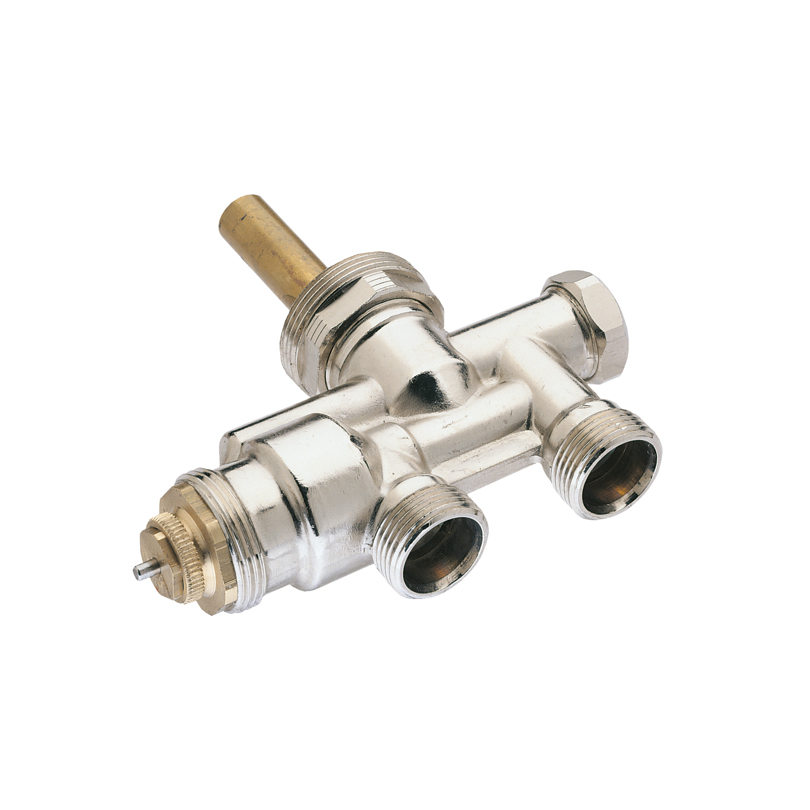

Utbytesventil NAF, AHA S69

RFA 03/04/05/06 ersätter NAF/AHA S69 1- eller 2- rörsventiler bottenkopplade. Ventilerna kan regleras med termostat eller handratt M28x1,5.

Beskrivning
RFA 03/04/05/06 har dold förinställning under packboxen. Injustering av 2-rörssystem görs med nyckel FN2. Fördelning av flödet (1-rörs) mellan radiator och by-pass görs med FN2. Skruva det antal varv som anges i tabell radiatorflöde 1-rörs. Ventilen har anslutning M22x1,5 eller M18x1,5 mot rörsystemet. Anslutningen mot radiatorn är M26x1,5. Ventilens retur stängs av med en spindel under locket och tillopp med termostat eller handratt. Vid avstängning stängs inte by-passen.

Teknisk info
Max driftstemperatur 100
Anslutningsmått M28x1,5
Tryckklass PN10
Material Mässing
DokumentKategori
RFA 03, 04, 05, 06 rev.2.pdf Datablad
Installationsmanual RFA 73 Installationsmanual
