Radiatorkoppel FLK

Radiatorkoppel FLK underlättar installationer där anslutningsrörens placering varierar. Man kan även fälla fram radiatorn för tex rengöring.
Ventilen regleras med termostat, termoställdon eller handratt.

Beskrivning
Radiatorkoppel FLK har en exakt förinställnings funktion dold under packboxen, förinställningen görs med en förinställningsnyckel FN2 genom att öppna antal varv från stängd ventil enligt tryckfallsdiagram.

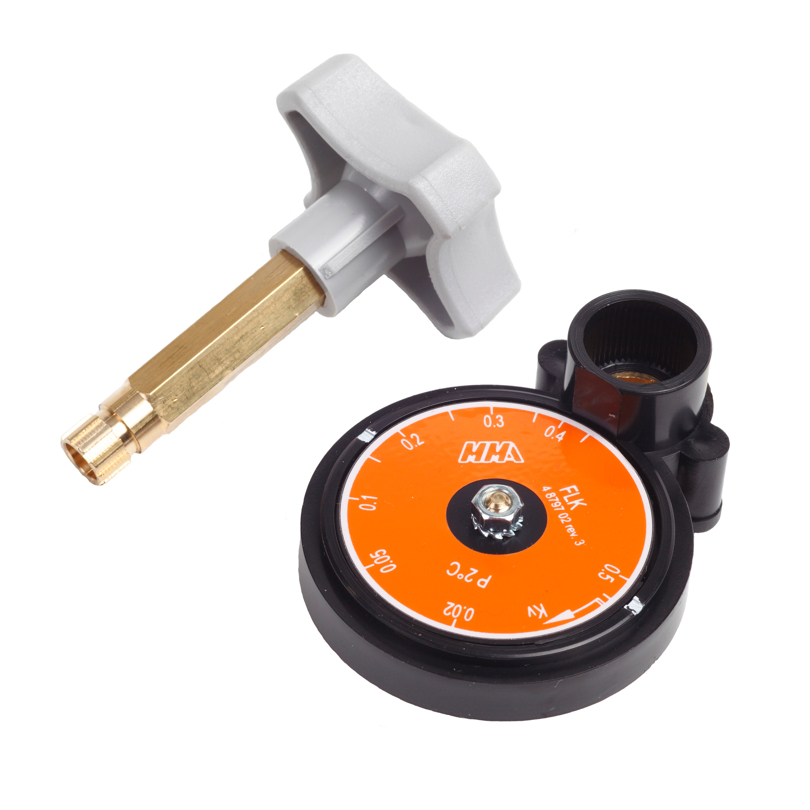

Med förinställningsverktyg FV9 förenklas inställningen.
Ventilen levereras med grå skyddsratt, vilket betyder förinställning. Skyddsratten kan under byggnadstiden användas som avstängning. Nominell lyfthöjd 2°K inställs genom att först skruva skyddsratten i botten och därefter öppna 3/4 varv.
Returventilen har inbyggd avstängning. FLK 10 passar till enkel radiator utan konvektorplåtar och FLK 20 passar till enkel radiator med konvektorplåtar och dubbelpanel.
FLK ansluts med plast eller alupex rör dimension 16.

Teknisk info
Max driftstemperatur 100
Anslutningsmått M28x1,5
Tryckklass PN10
Material Mässing
DokumentKategori
Produktblad FLK radiator koppel Datablad
Installationsmanual FLK radiator koppel Installationsmanual
