Övertrycksventil EDR
Övertrycksventil EDR

Övertrycksventil EDR

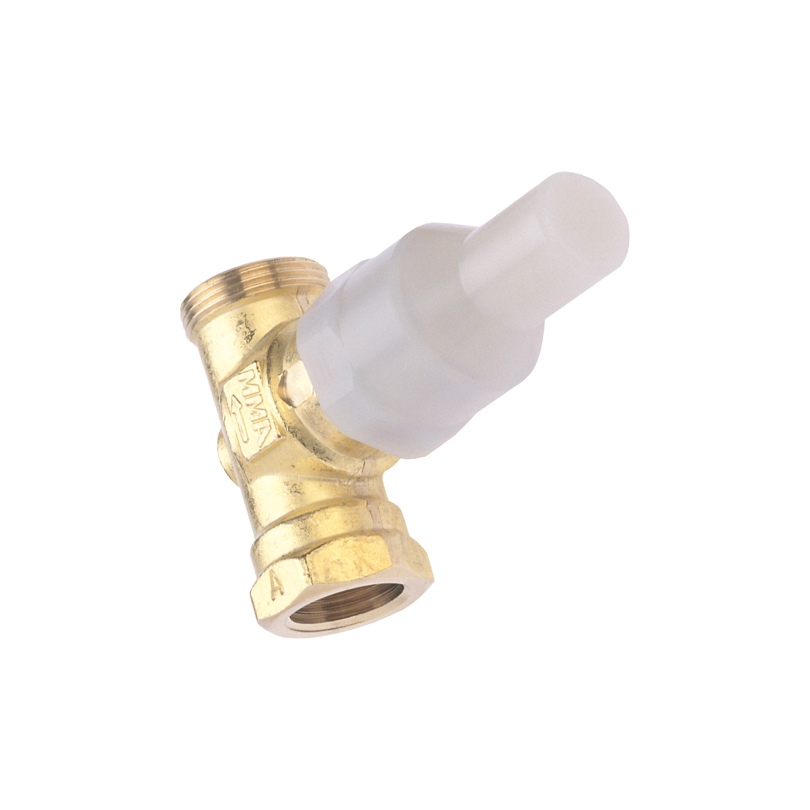

Övertrycksventil EDR används som bypassventil. När tillgängligt tryck överstiger inställt värde öppnar ventilen.

Beskrivning
Vid stigande differenstryck, t.ex om en eller flera av radiatorventilerna stänger, öppnar EDR ventilen och släpper igenom ett flöde vilket i motsvarande grad minskar tryckfallet över övriga ventiler. Därmed förhindrar man strömningsljud i radiatorventilerna. EDR ventilen är försedd med dold inställning under täckkåpan. Vid varje inställning på ventilspinden (antal varv “n”) strömmar vid ett visst differenstryck en bestämd mängd vatten genom ventilen. Ventilen har en inbyggd fjäder för tryckområde 10-60 kPa, för tryckområde 0-20 kPa bytes den inbyggda fjädern mot den separat medkevererade.

Teknisk info
Max driftstemperatur 120
Anslutningsmått G15
Tryckklass PN10
Material Mässing
DokumentKategori
Produktblad EDR reducerings ventil Datablad
Installationsmanual EDR Installationsmanual
