Thermopanel V4 Plan
Thermopanel V4 Plan
Horisontella panelradiatorer

Thermopanel V4 Plan

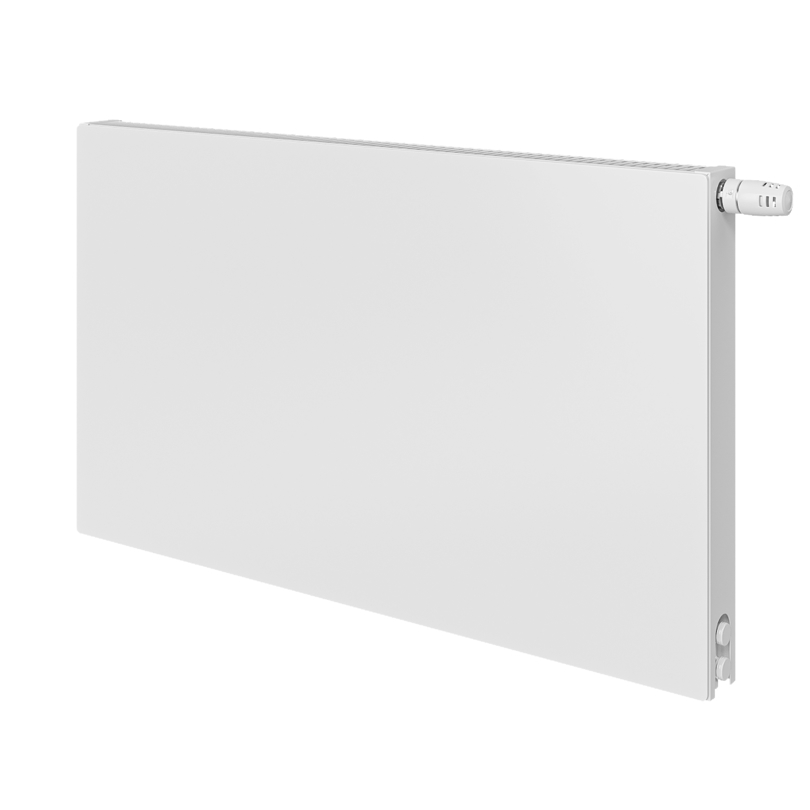

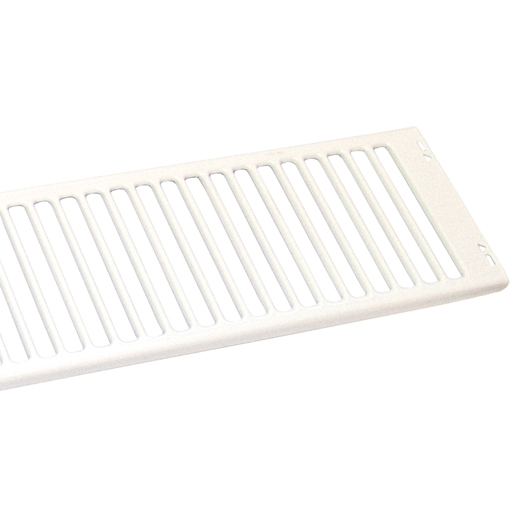

Thermopanel V4 Plan är ett vattenburet element med inbyggt ventilkoppel och en helt slät frontpanel. Tack vare det dolda V4-kopplet kan du ansluta radiatorn både från sidan och underifrån. Thermopanel V4 levereras med galler, sidoplåtar, väggkonsoler och förmonterad ventilinsats.

Thermopanel har unika och uppskattade egenskaper. Det patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn med doldanslutning. Den förinställbara ventilinsatsen sitter på plats och termostat väljer din installatör åt dig enligt dina behov.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1p5cc40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11
Thermopanel V4 Plan
Horisontella panelradiatorer

Thermopanel V4 Plan

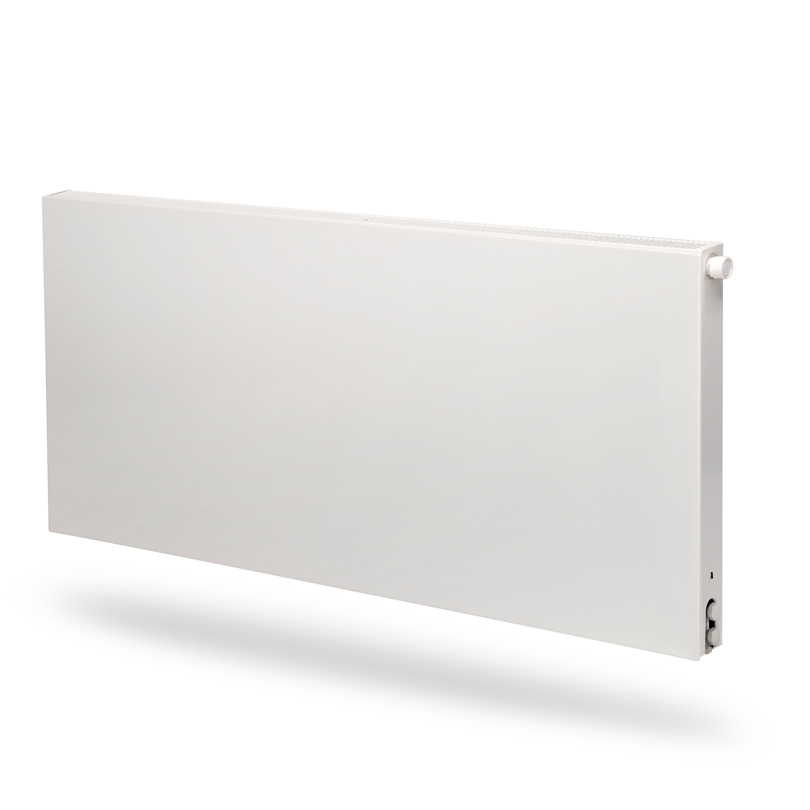

Thermopanel V4 Plan är en panelradiator med integrerat, dolt V4-koppel och en helt slät frontpanel. Det patenterade V4-kopplet har ett utförande enligt svensk standard för endera botten- eller sidoanslutning, c/c 40 mm. Thermopanel V4 levereras alltid med förinställd och förmonterad ventilinsats samt förmonterade sidoplåtar och toppgaller. Thermopanel Plan är konstruerad för optimal värmeavgivning enligt standarden EN442-1 och alla modeller är CE-märkta. Standardfärg vit RAL 9016 (på begäran även andra kulörer mot en extra kostnad). Garantitiden är 10 år.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1p5cc40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11

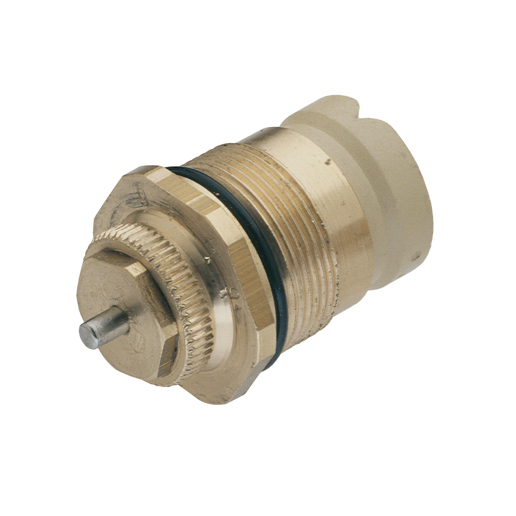

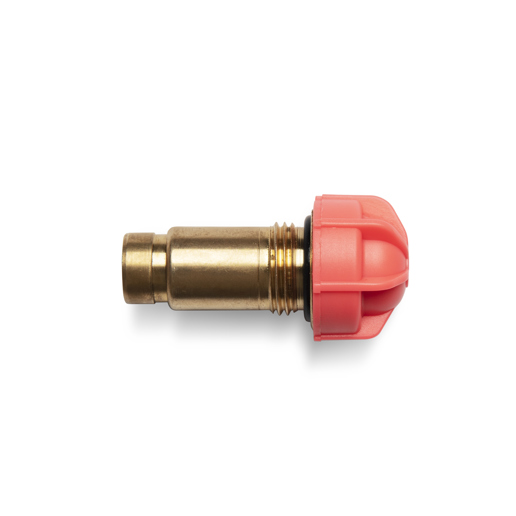

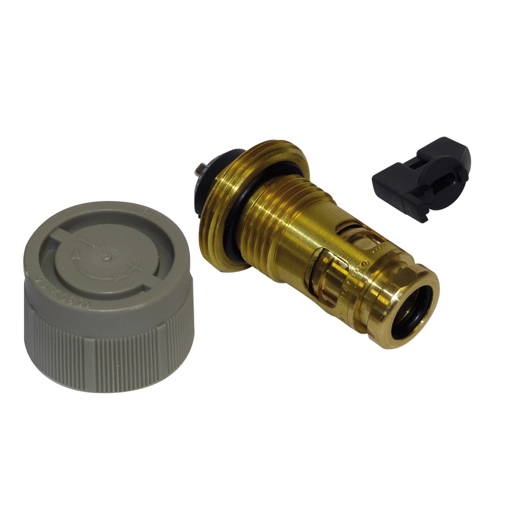

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP 2-11 Horizontal connection

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar - M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP-7-88 Horizontal connection

Thermopanel V4 Plan panelradiator med inbyggt ventilarrangemang, typ V4, försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med konsoler, luftskruv, 1/2" plugg och insats MMA TIF till termostatventil.

PTB.1 Radiatorer
PTB.11 Panelradiatorer
Thermopanel Typ TP Plan
Fabrikat Thermopanel typ TP V4 försedd med dolt integrerat koppel med anslutning i sida och botten, anslutning M22 C/C 40 mm (svensk standard). Radiatorn är försedd med designad Plan front och fabriksmonterad TP TIF manipulationssäker ventilsats. Kulör Vit RAL 9016. Levereras med luftningsventil, bottenplugg, sidoplåtar och toppgaller samt omfattande väggkonsoler typ Monclac. Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring.
TPF XX-HLL
Effektgrupp-höjd, längd (dm)
Kompletterande text
• Förses med TP Rak 4
• Förses med TP-Flex koppel
• Förses med Quattro 2-rörsfördelare
• Förses med M30 designtermostat
Tillbehör panelradiatorer

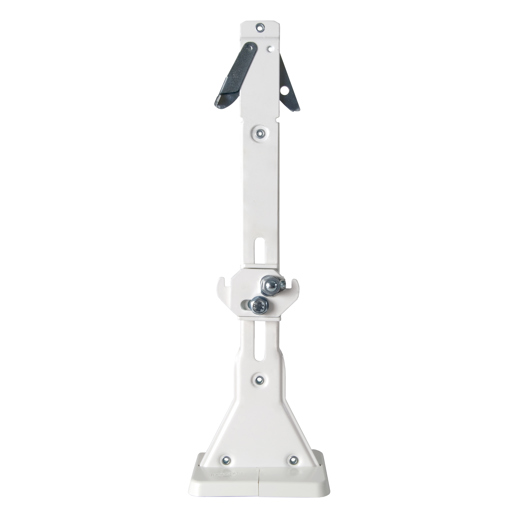

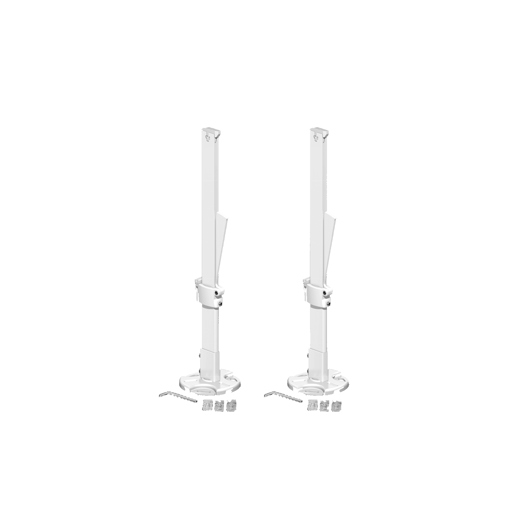

• Golvkonsoler
• Låsbyglar för offentliga lokaler
• Tilluftsdon ThermoAir
• Handduksstång

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty icon
Installation
Drawing Thermopanel Plan Ramo T21 TV

Thermopanel Plan och Ramo, typ 21, toppvy

Drawing Thermopanel TP Plan right FV

Thermopanel Plan, frontvy höger

Drawing Thermopanel TP Plan left FV

Thermopanel Plan, frontvy vänster

Drawing Thermopanel Plan Ramo T10 SV Monclac 66

Thermopanel Plan och Ramo, typ 10, sidovy med Monclac väggkonosler, ETIM 66

Drawing Thermopanel Plan Ramo T11 SV Monclac 42

Thermopanel Plan och Ramo, typ 11, sidovy med Monclac väggkonsoler, ETIM 42

Drawing Thermopanel Plan Ramo T21 SV Monclac

Thermopanel Plan och Ramo, typ 21, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T22 SV Monclac

Thermopanel Plan och Ramo, typ 22, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T33 SV Monclac

Thermopanel Plan och Ramo, typ 33, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T11 left TV

Thermopanel Plan och Ramo, typ 11 vänster, toppvy

Drawing Thermopanel Plan Ramo T10 left TV

Thermopanel Plan och Ramo, typ 10 vänster, toppvy

Drawing Thermopanel Plan Ramo T10 right TV

Thermopanel Plan och Ramo, typ 10 höger, toppvy

Drawing Thermopanel Plan Ramo T11 right TV

Thermopanel Plan och Ramo, typ 11 höger, toppvy

Drawing Thermopanel Plan Ramo T22 TV

Thermopanel Plan och Ramo, typ 22, toppvy

Drawing Thermopanel Plan Ramo T33 left TV

Thermopanel Plan och Ramo, typ 33 vänster, toppvy

Drawing Thermopanel Plan Ramo T33 right TV

Thermopanel Plan och Ramo, typ 33 höger, toppvy

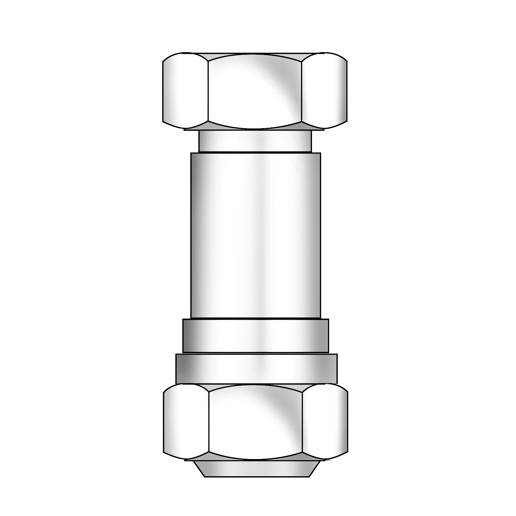

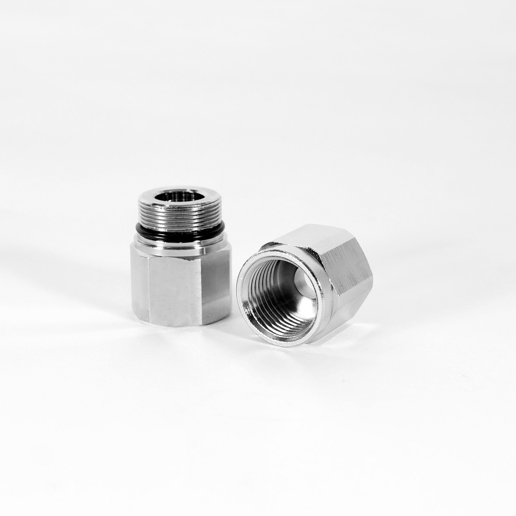

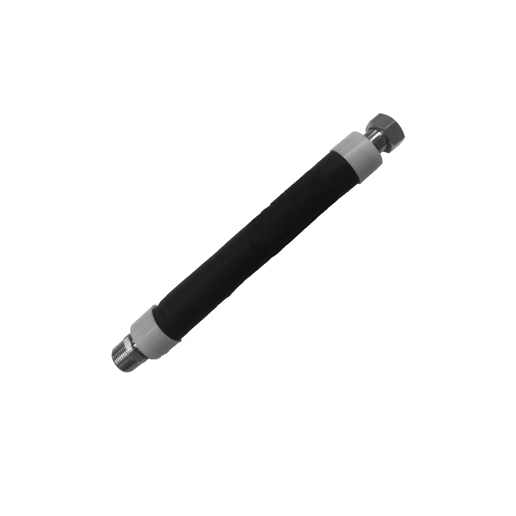

Tillbehör

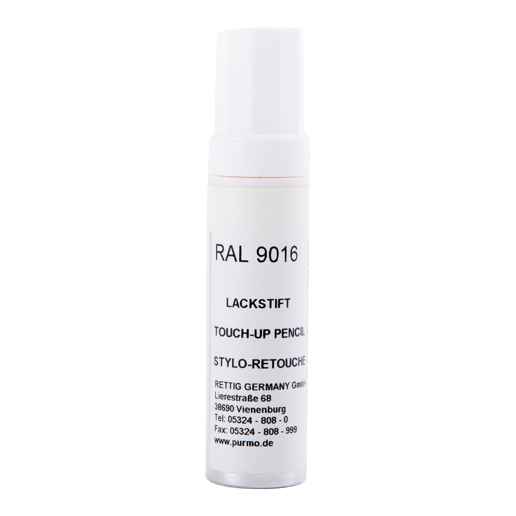

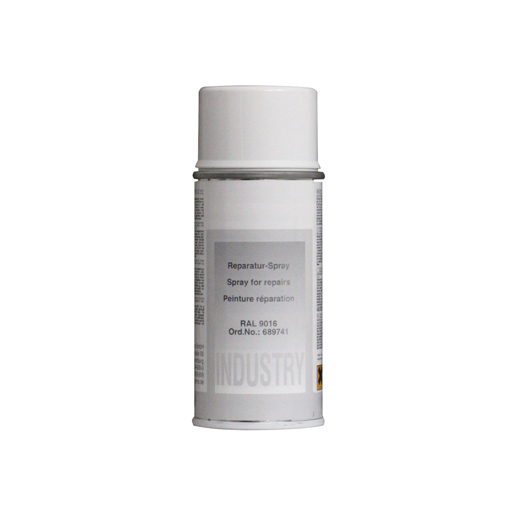

Bättringsfärg för Purmo radiatorer i vit RAL 9016.

Bättringsfärg

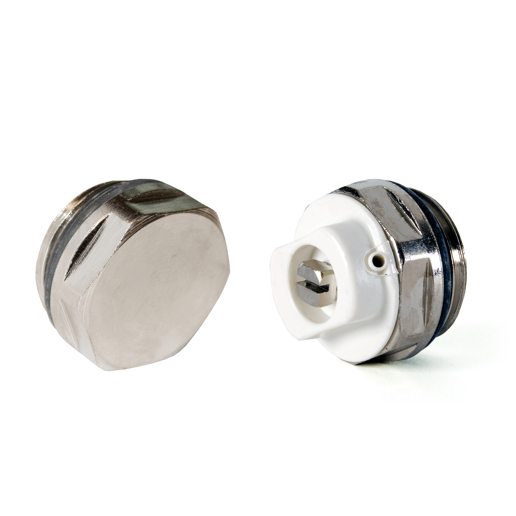

Luftskruv och förkromad propp dim G15 med O-ring

Luftskruv och blindplugg set

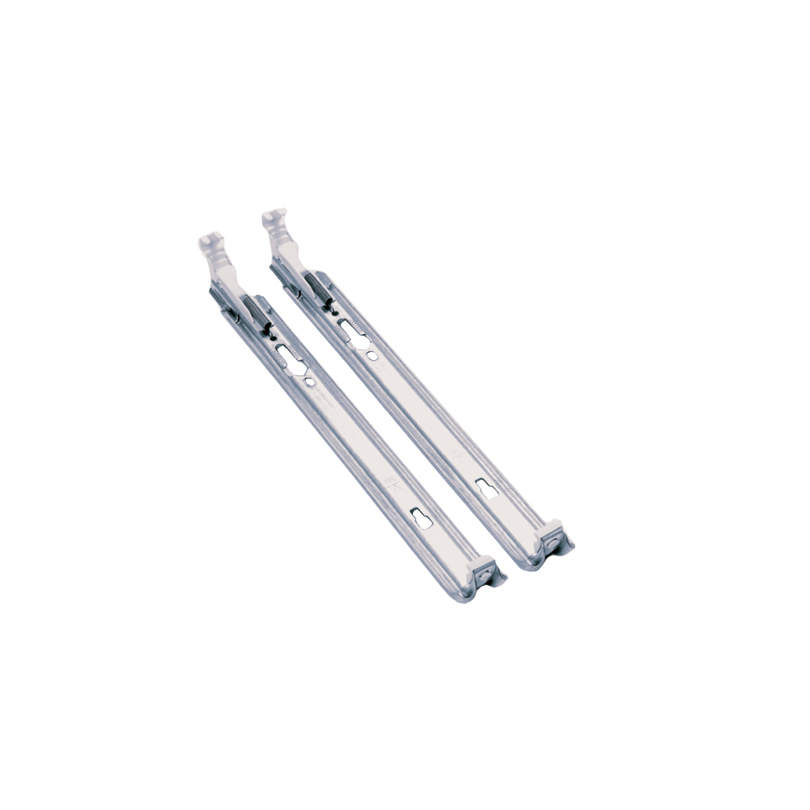

Väggkonsoler för snabb upphängning av Thermopanel panelradiatorer.

Väggkonsol Thermopanel Monclac

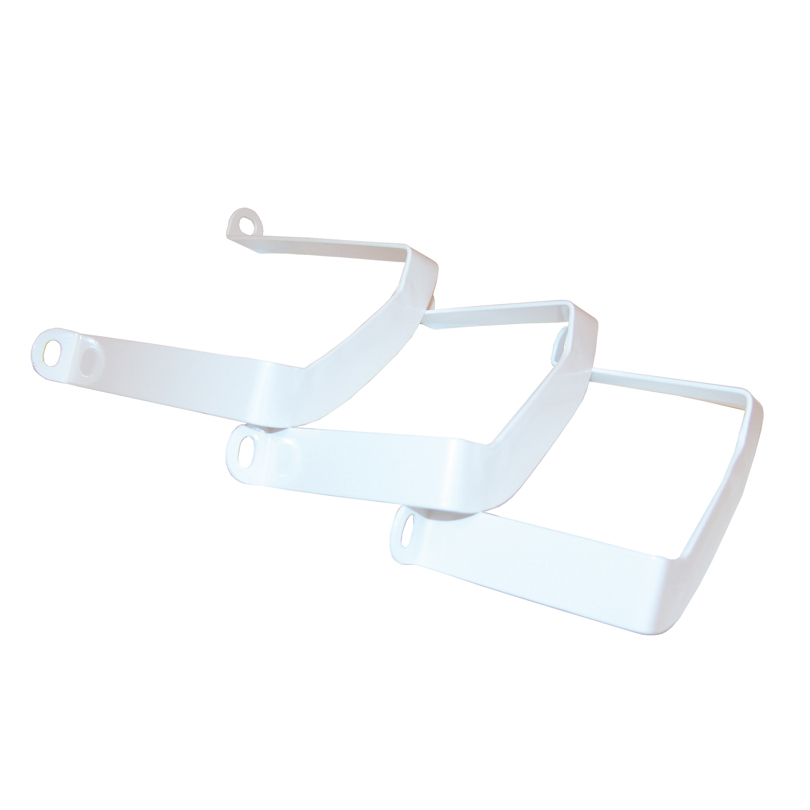

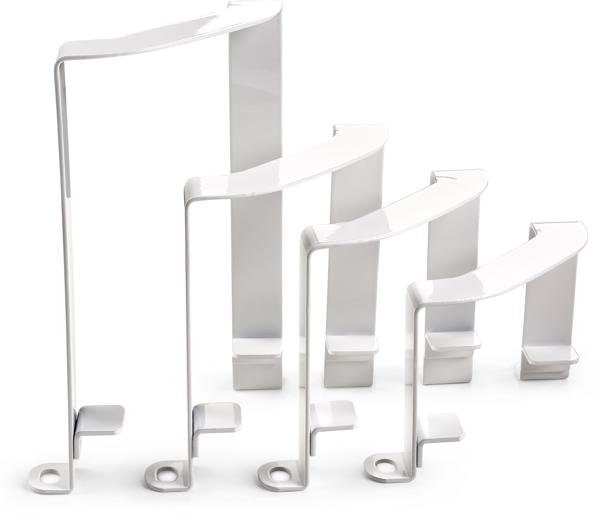

Låsbygel för montering av Thermopanel panelradiatorer i offentlig miljö.

Låsbygel Thermopanel

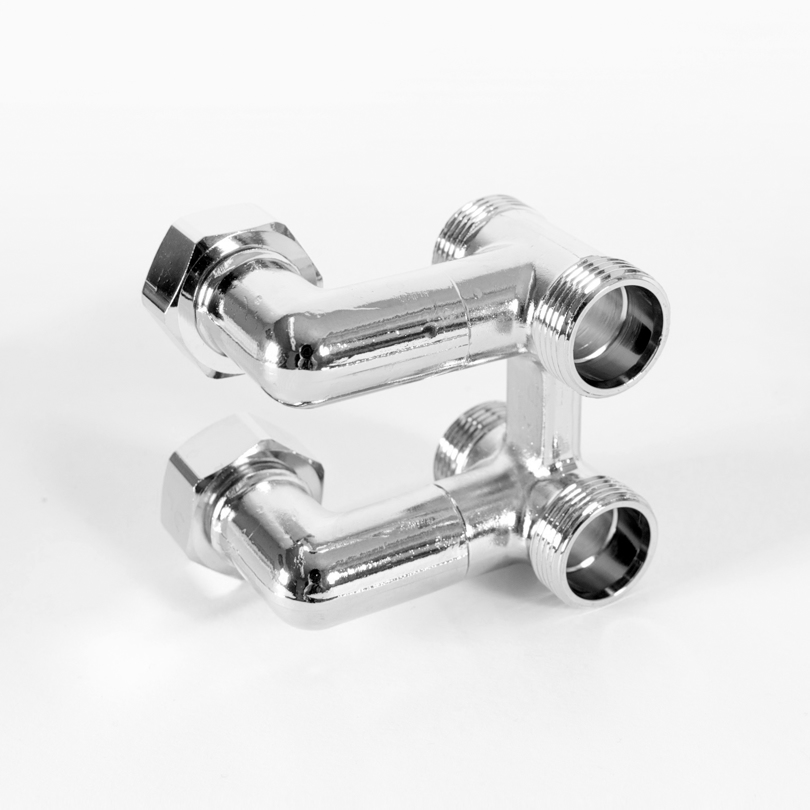

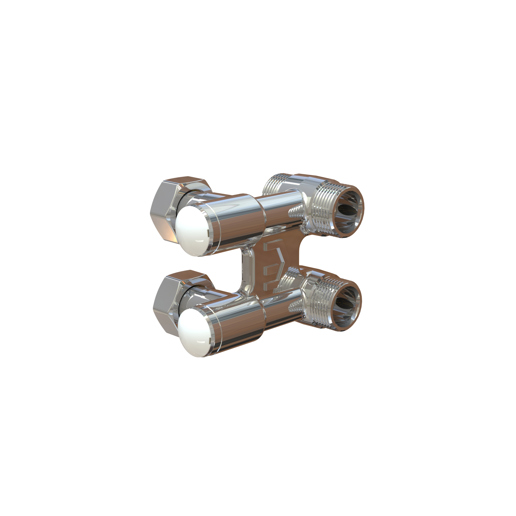

Thermopanel Rak 4 möjliggör rördragning bakom radiatorn. För snabbare installation och mindre bygghöjd.

TP Rak 4

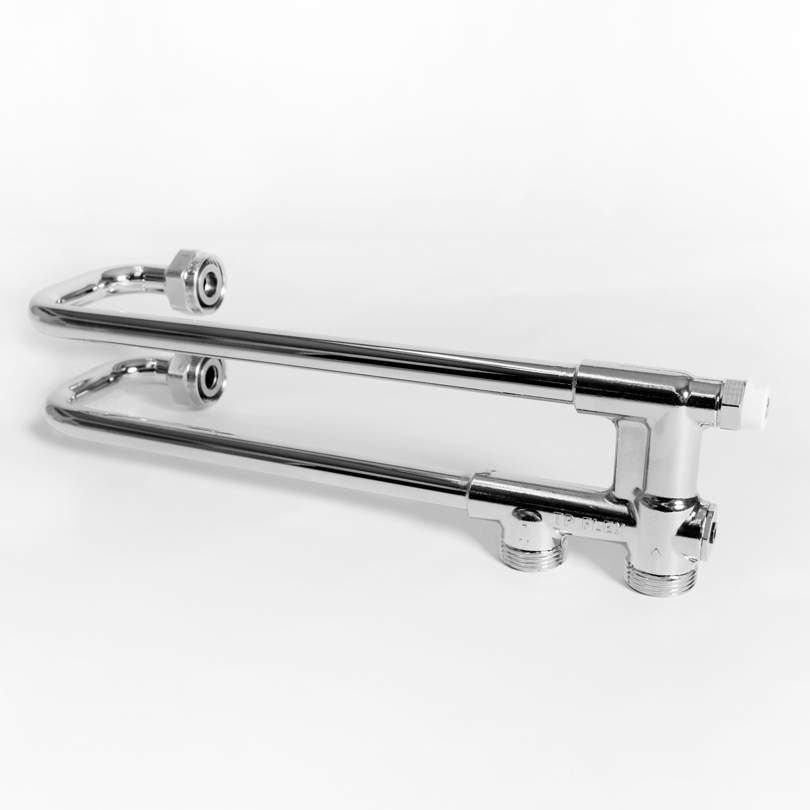

Thermopanel Flex möjliggör dold installation med pexslang vid exempelvis mittkoppling.

TP Flex fördelare

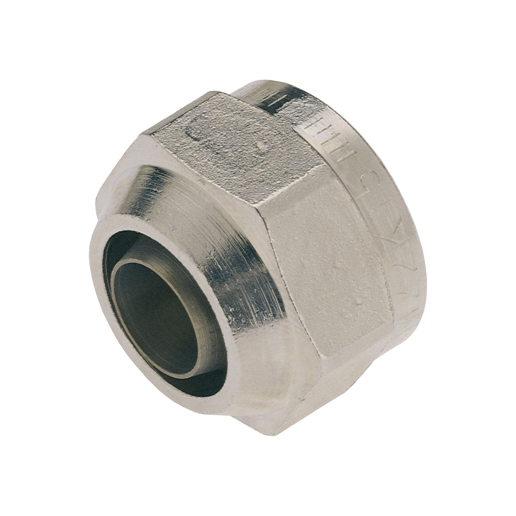

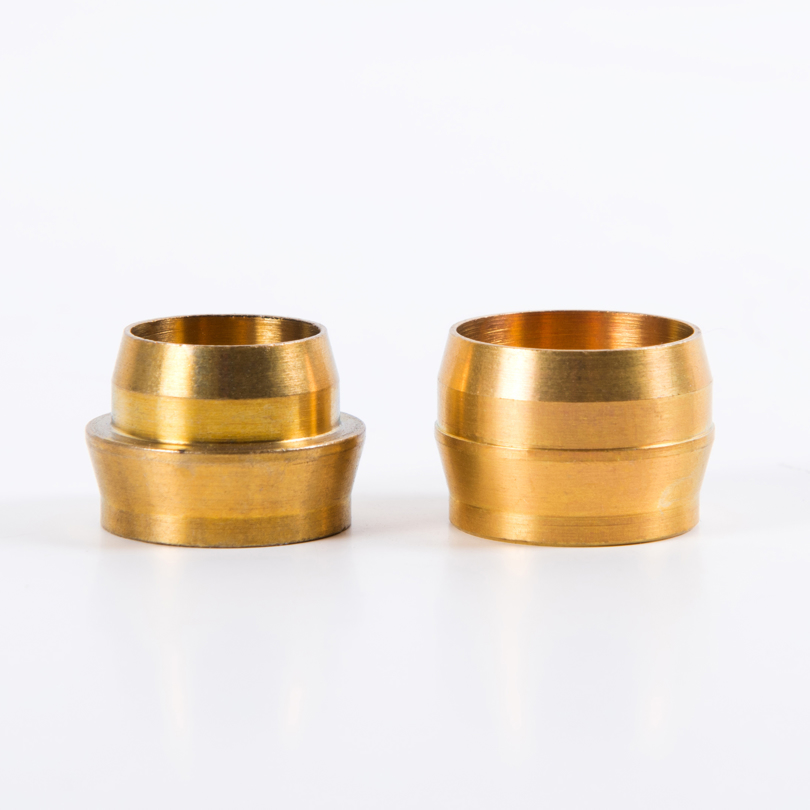

Kona för släta rör.

Kona

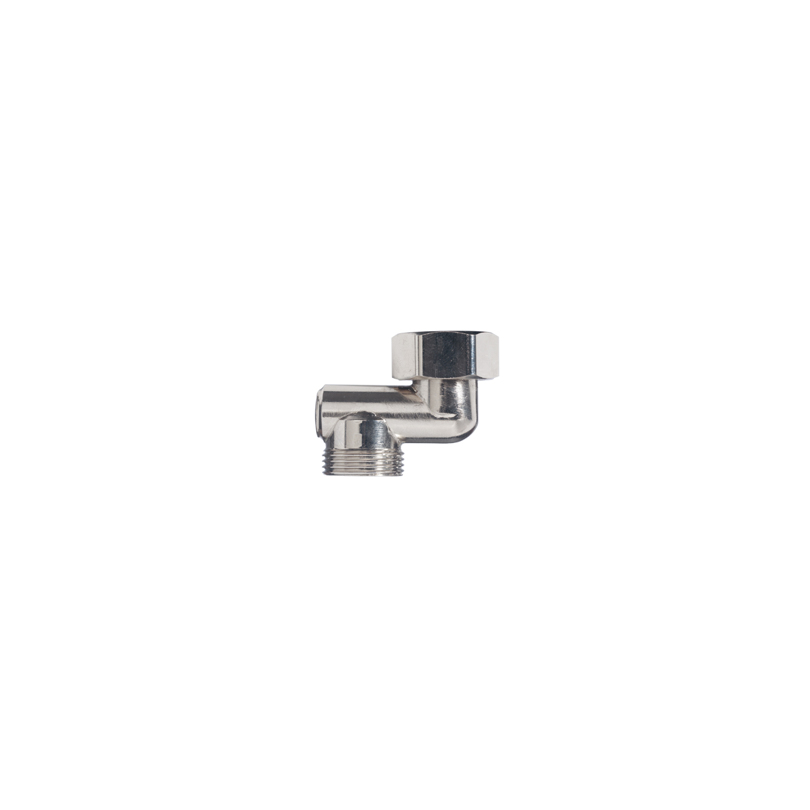

Excenterkoppling M22 anslutning

Excenter koppling M22 G15

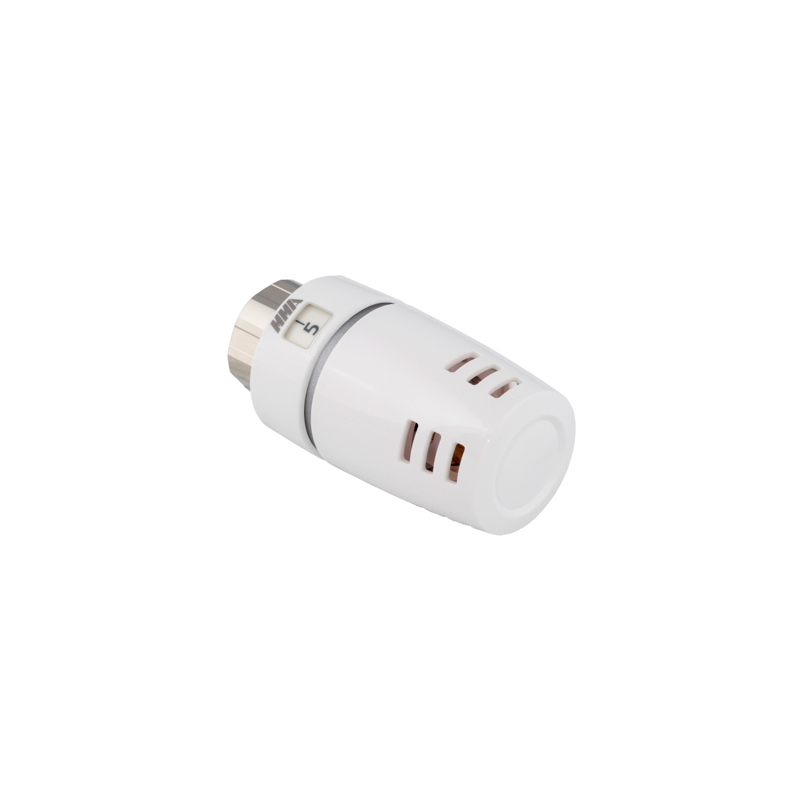

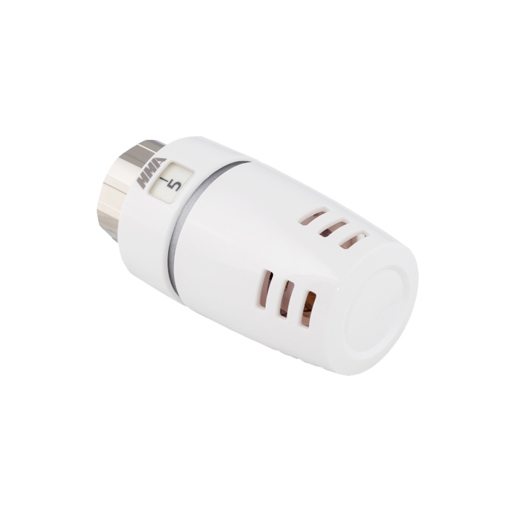

Evonsense termostat för reglering av termostat ventiler

Termostat Evosense

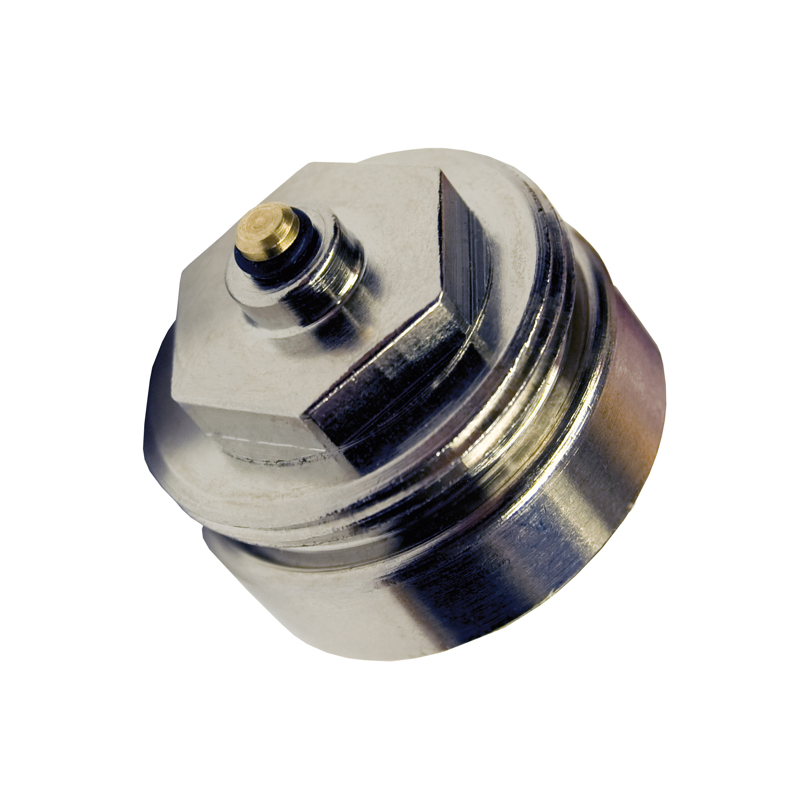

Termostatadapter M30-M28 har ett reglerområde på 0°C till +28°C. Passar till designtermostat M30.

Termostat adapter

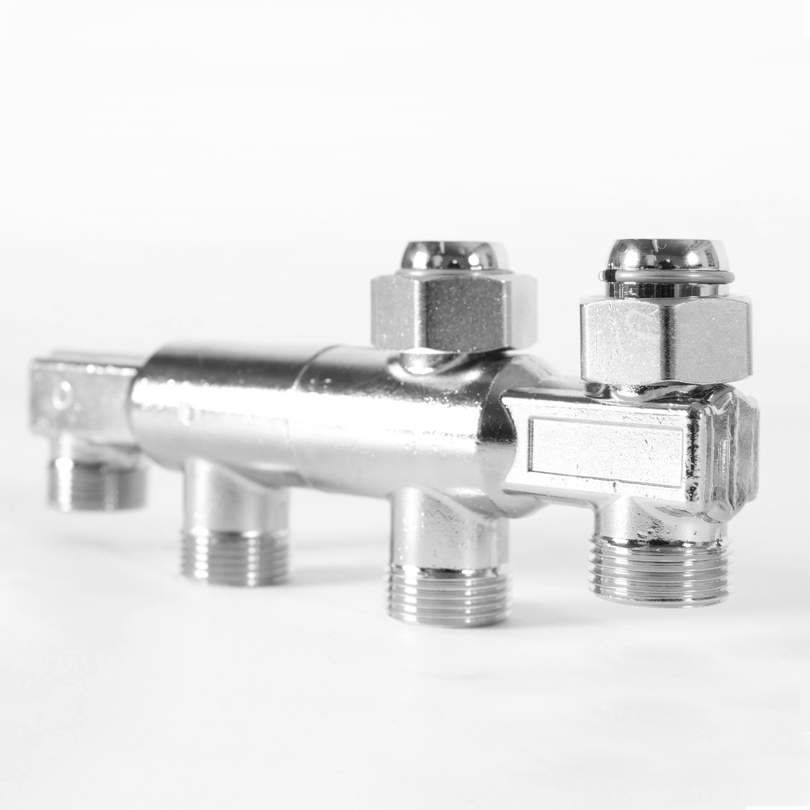

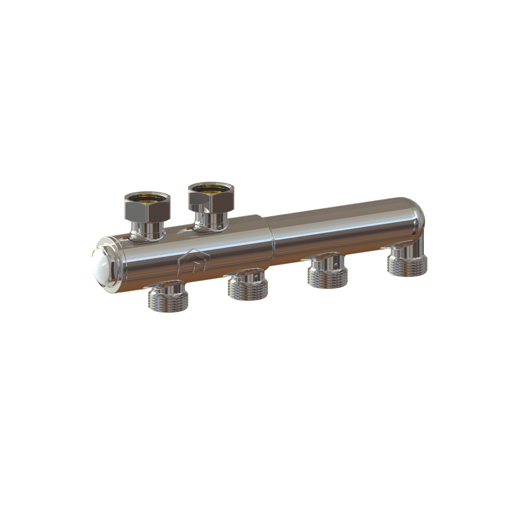

TP Quattro 2-rörsfördelare. Anslutningar med två muttrar mot radiatorn och 4 gängor M22 x 1,5 mm för anslutning av rör.

TP Quattro koppling

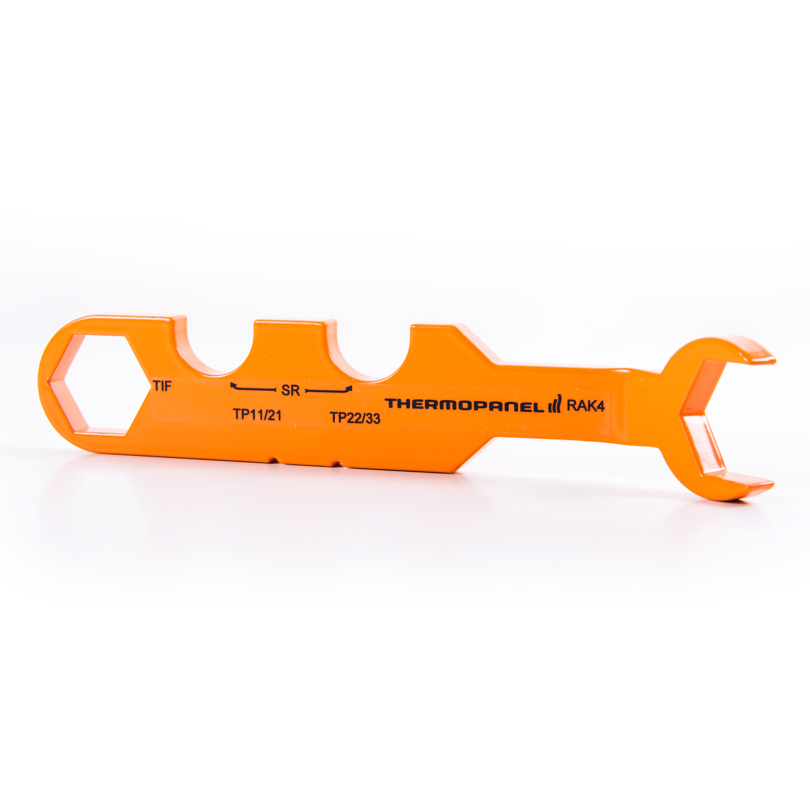

Fast U-nyckel för montering av kopplingsmuttrar på TP Rak 4 fördelare.

TP Drag 4 Specialnyckel

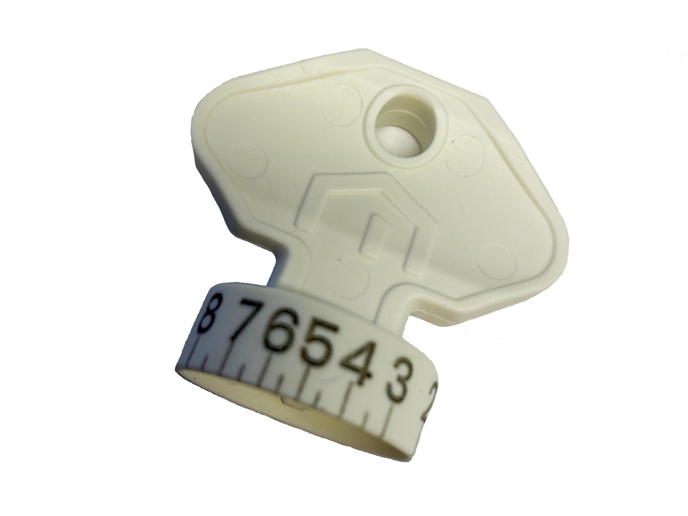

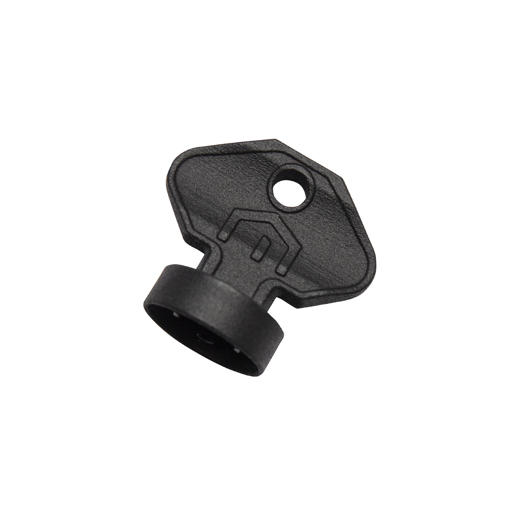

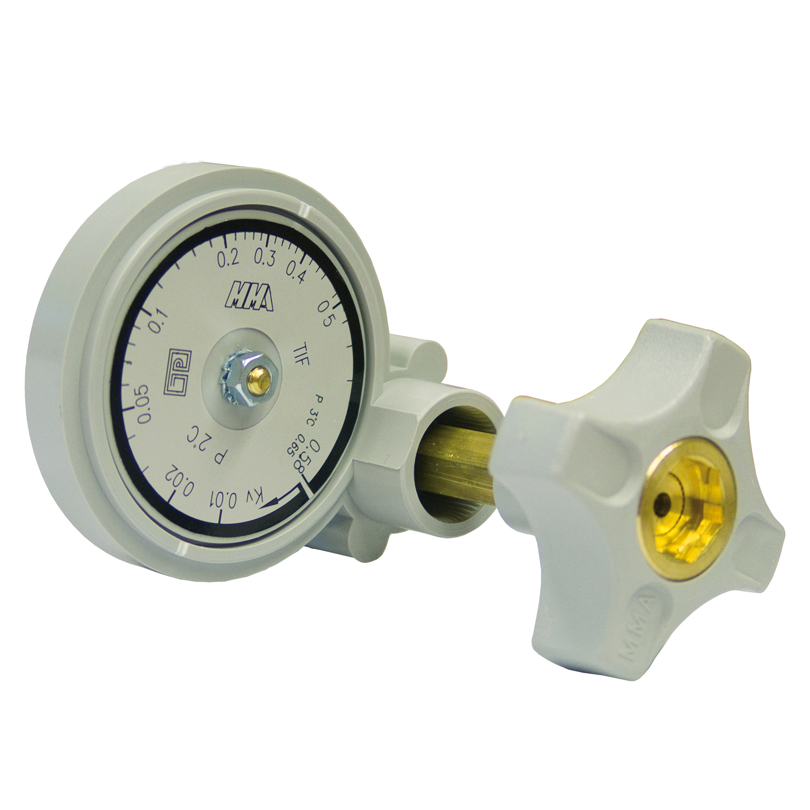

Förinställningsdon till TP V4 med handverktyg FV4.

Förinställningsverktyg FV4

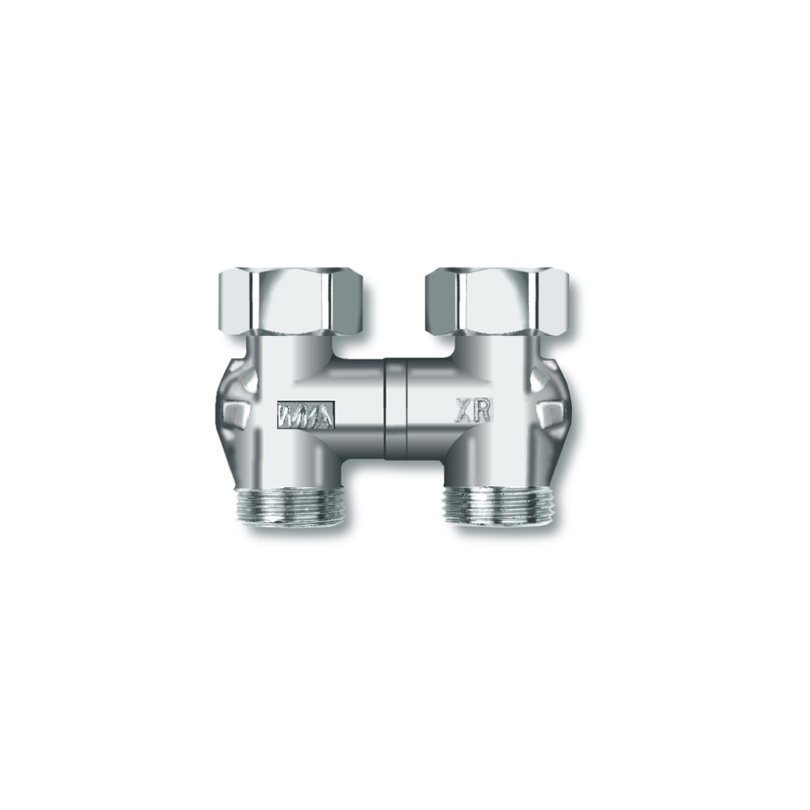

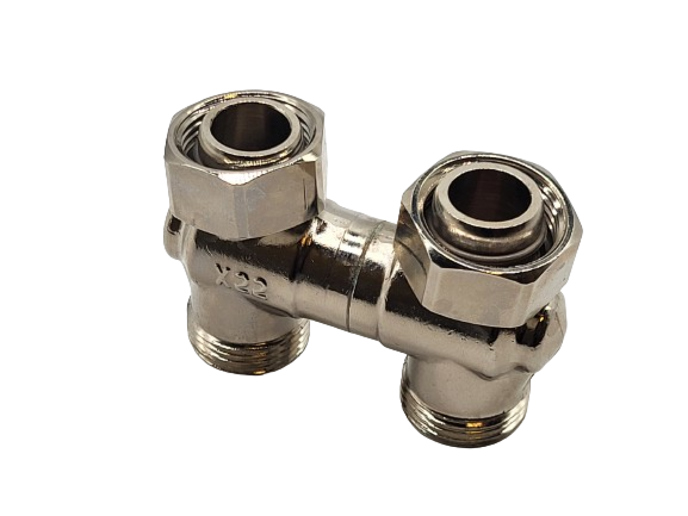

Korskoppling med förväxlat tillopp/retur.

Korskoppling M22

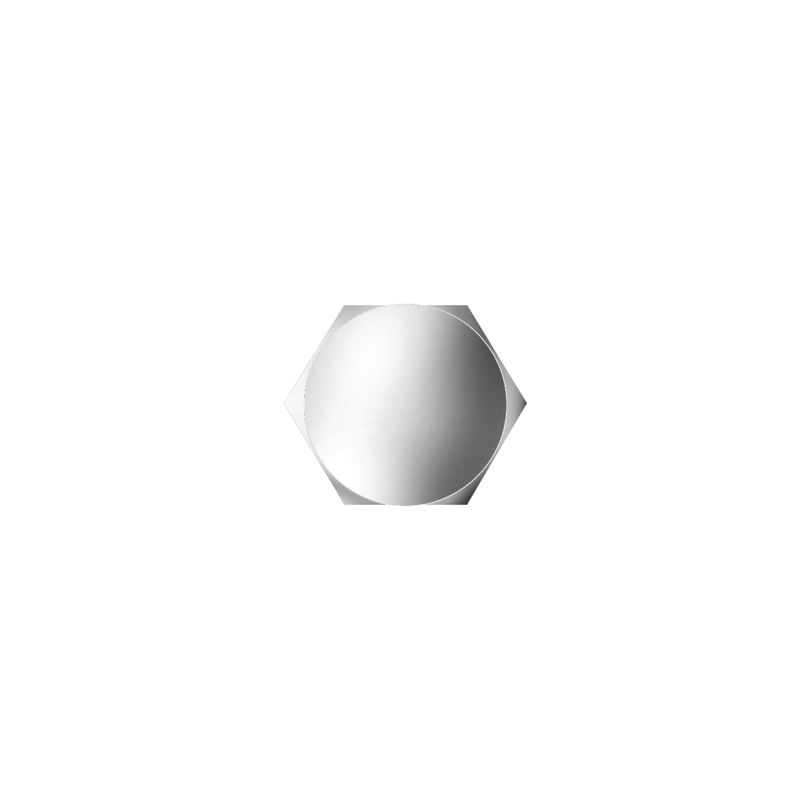

Täcklock M22 x 1,5

Täcklock

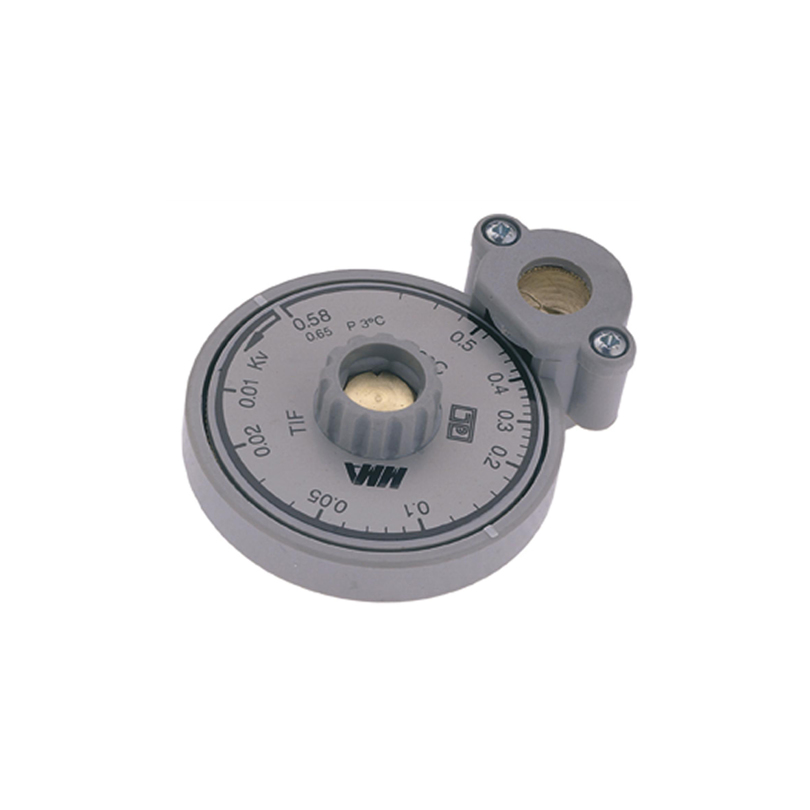

För Thermopanel och MMA-koppel med banjoanslutning, grå.

Handverktyg för förinställning F

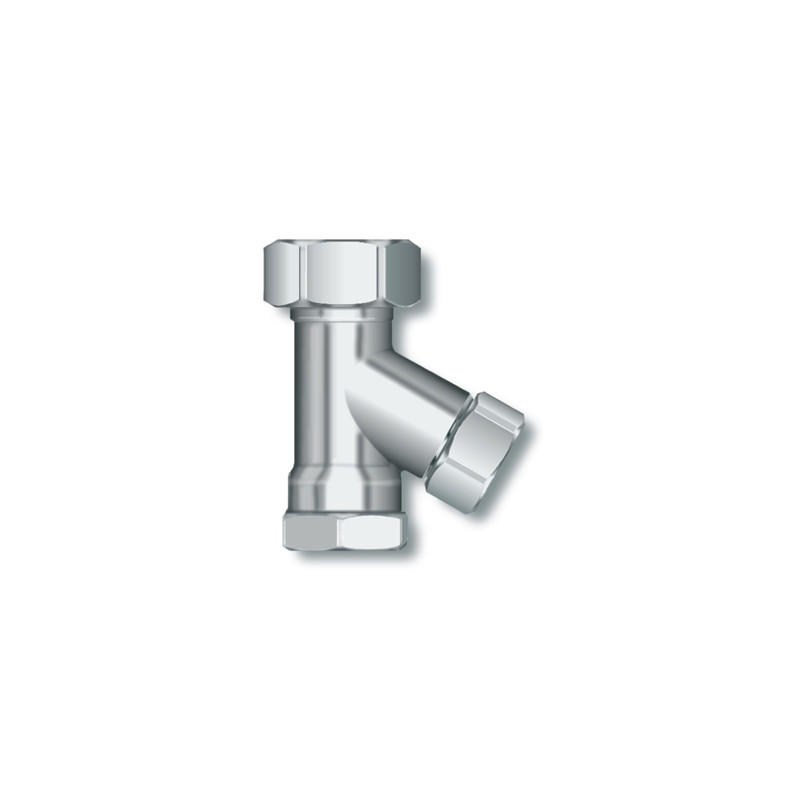

Avstängningsventil rak R 3/8" ER med invändig gänga och löpmutter.

Avstängningsventil rak ER

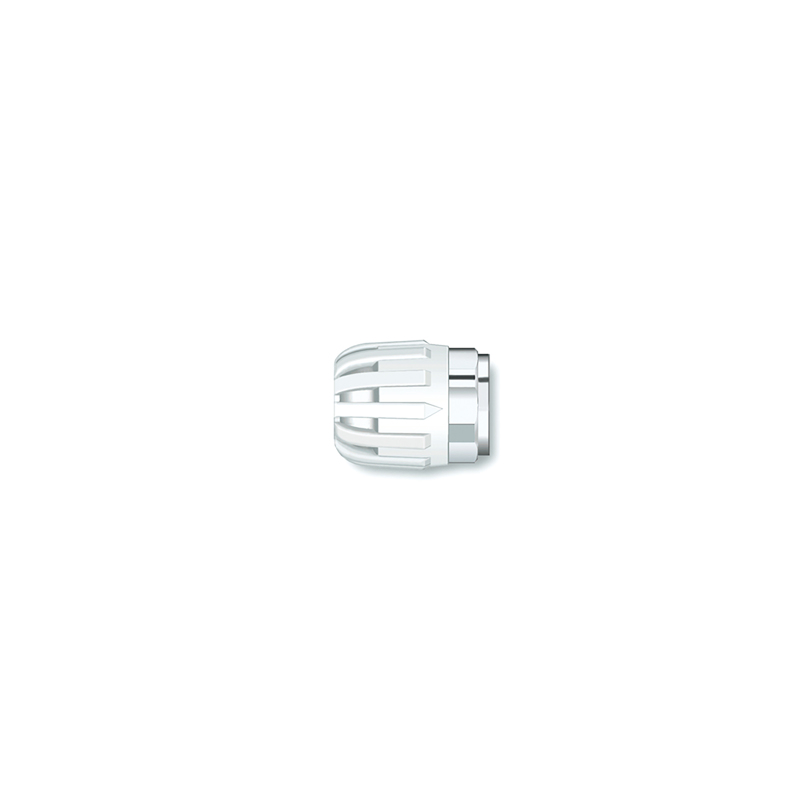

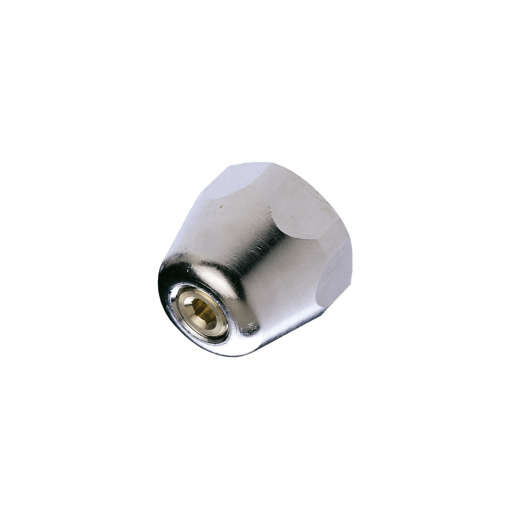

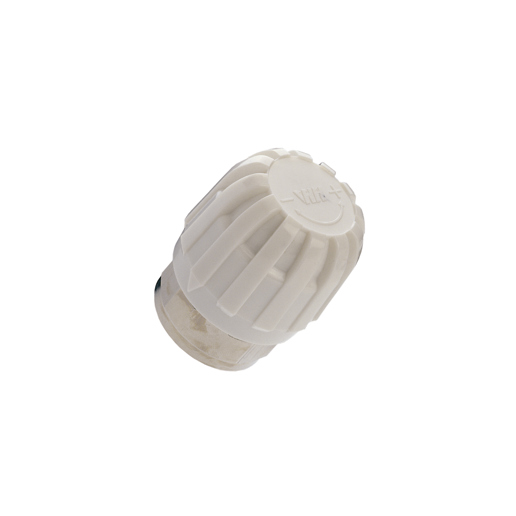

Handratt ENH.

Handratt ENH

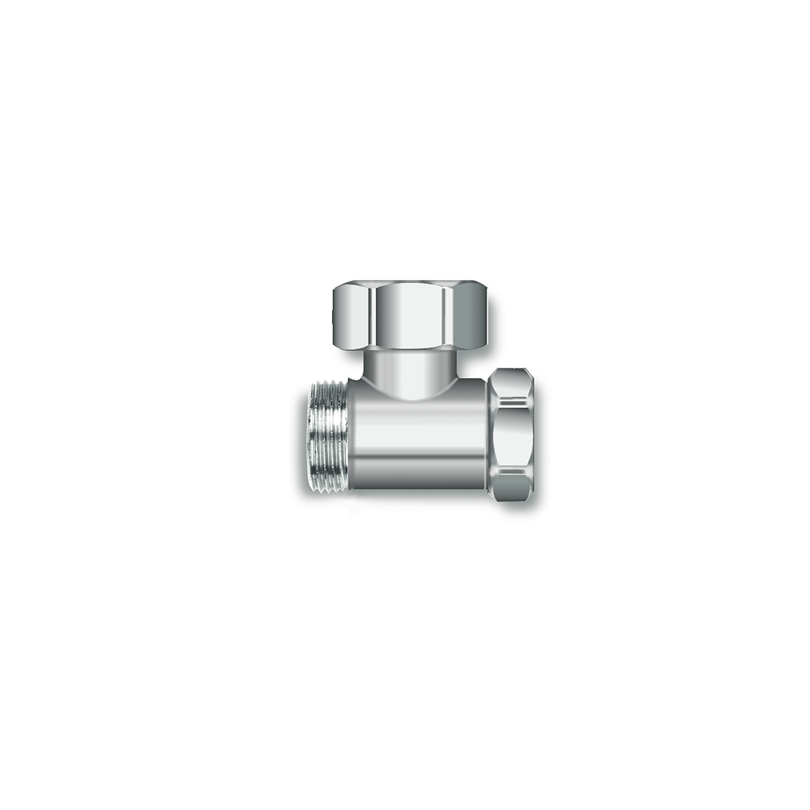

Avstängningsventil vinkel SV med utvändig gänga och löpmutter för panelradiatorer.

Avstängningsventil vinkel SV

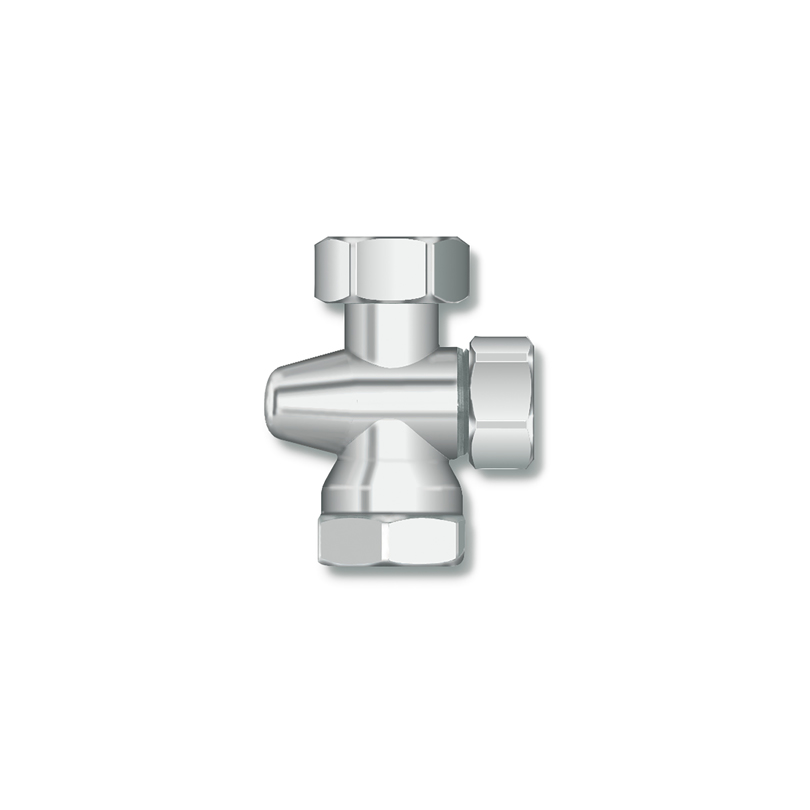

Avstängningsventil rak R 1/2" AR med invändig gänga och löpmutter.

Avstängningsventil rak AR

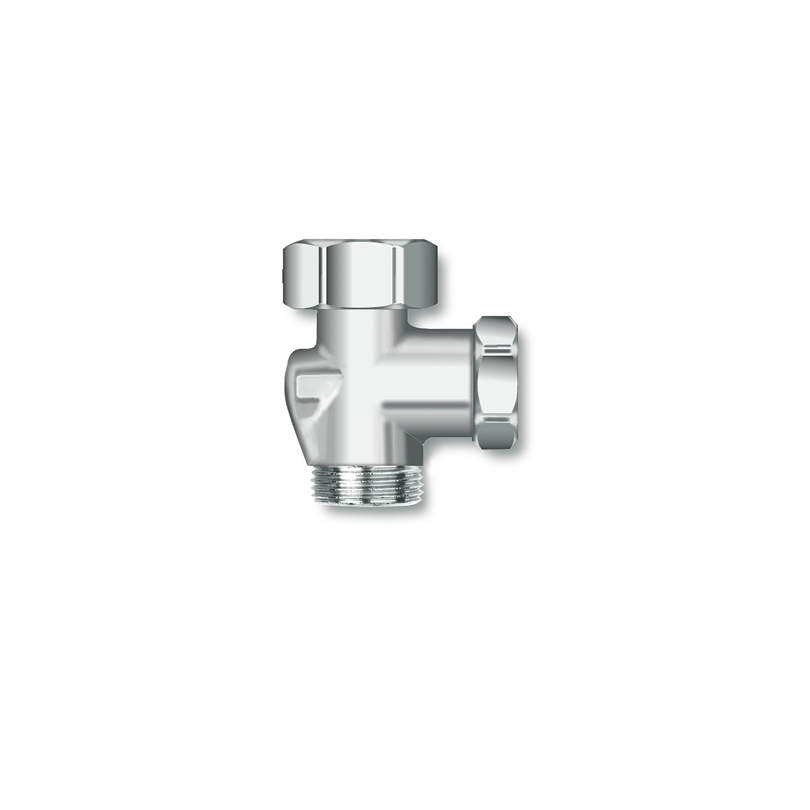

Avstängningsventil rak SR med utvändig gänga och löpmutter.

Avstängningsventil rak SR

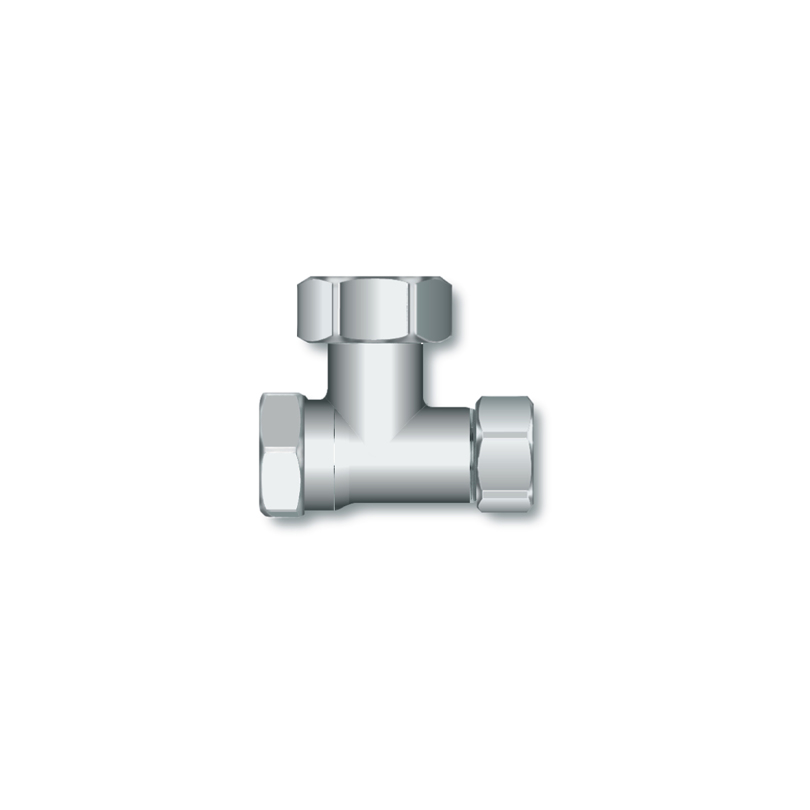

Avstängningsventil vinkel R 3/8" EK med invändig gänga och löpmutter.

Avstängningsventil vinkel EK

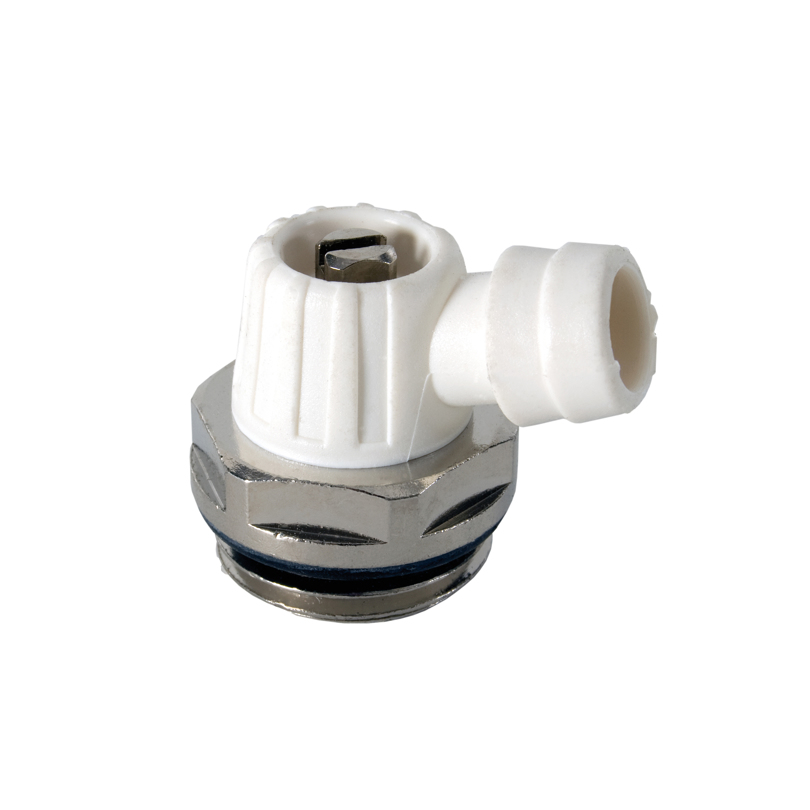

Avtappningsventil G15 för radiatorer.

Avtappningsventil

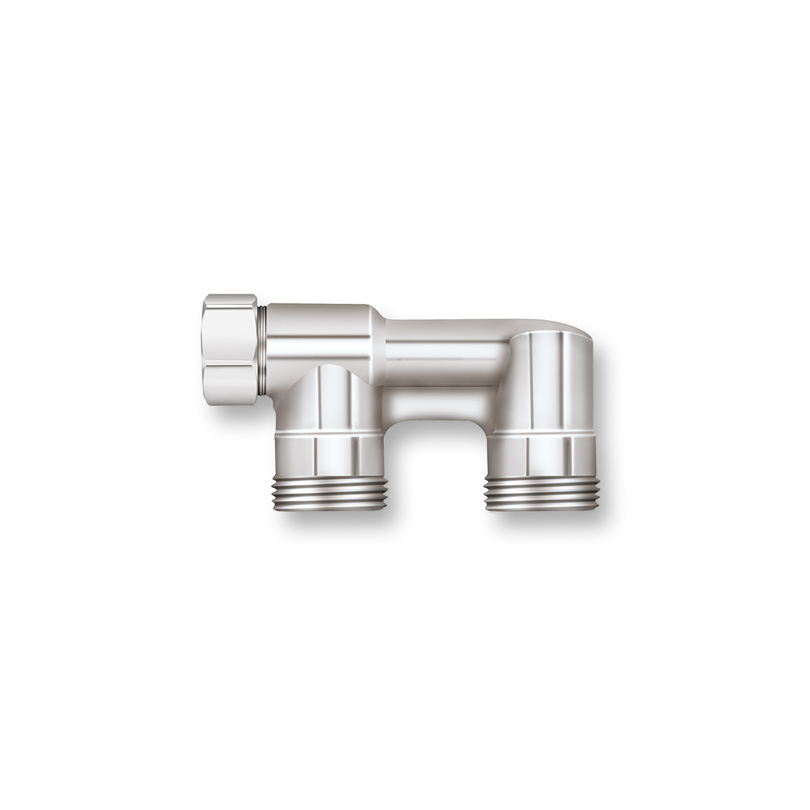

Förbigångsrör c/c 40 mm med två utvändiga gängor.

Förbigångsrör

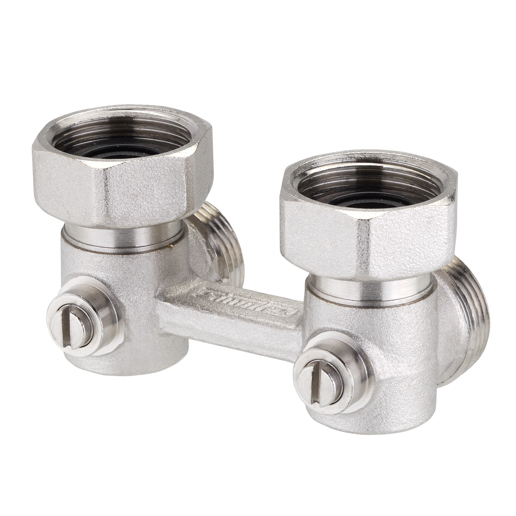

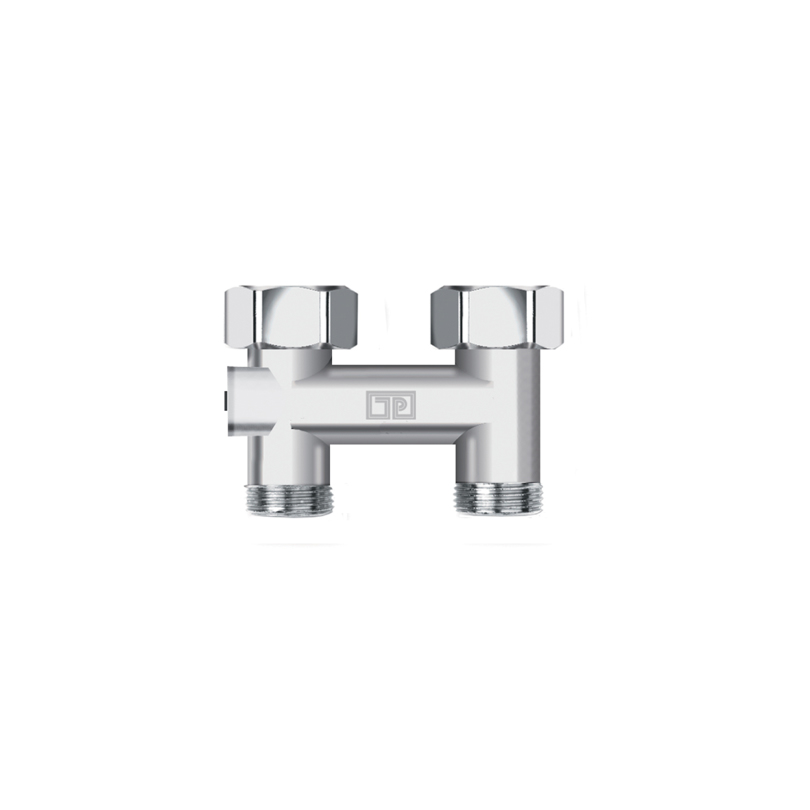

TP 1-rörsfördelare, omställningsbar 1-2 rörsystem med c/c 40 mm anslutning.

TP H-stycke

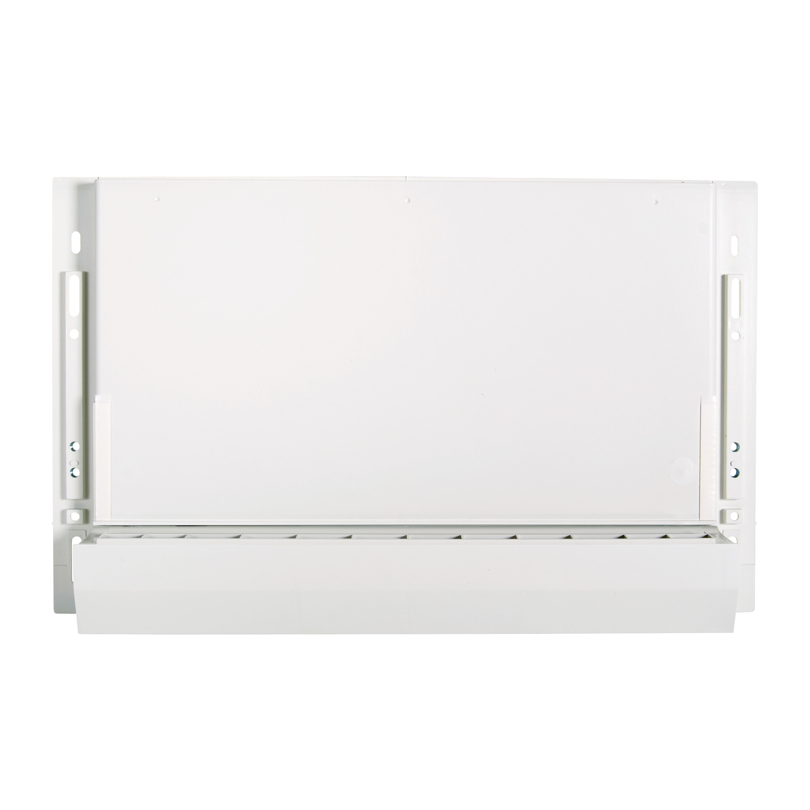

Air tilluftsdon är en dynamisk produkt som kombinerar värme och ventilation för att uppnå en sund boendemiljö.

Air
