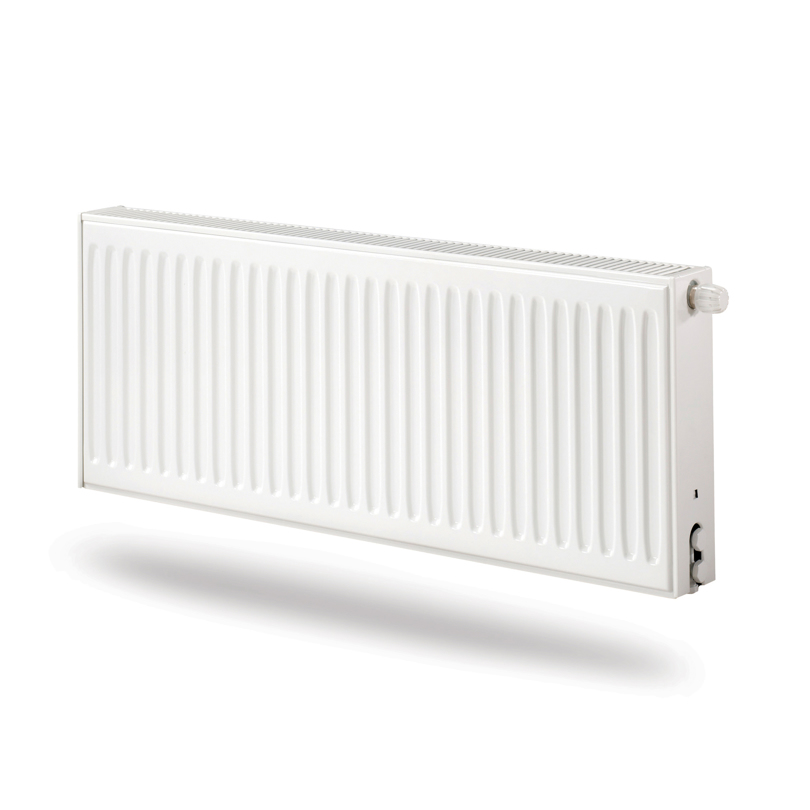

Thermopanel V4 är en vattenburen radiator med inbyggt ventilkoppel. Tack vare det dolda V4-kopplet kan du ansluta radiatorn både från sidan och underifrån. Thermopanel V4 levereras med galler, sidoplåtar, väggkonsoler och förmonterad ventilinsats.
Thermopanel V4 har utvecklats för att möta höga krav på effektiv logistik och modern design. En radiator som levereras helt komplett från fabrik, med allt på plats. Inga lösa delar och inget extra monteringsarbete. Din installatör skruvar enkelt fast de medföljande konsolerna. Sedan är det bara att hänga upp radiatorn och ansluta till det vattenburna värmesystemet. Enkelt, snabbt, effektivt och dessutom i en lättskött design.

Thermopanel har unika och uppskattade egenskaper. Det patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn för endera botten- eller sidoanslutning. Den förinställbara ventilinsatsen sitter på plats och termostat väljer din installatör åt dig enligt dina behov.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1p5cc40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11
Thermopanel V4
Horisontella panelradiatorer

Thermopanel V4

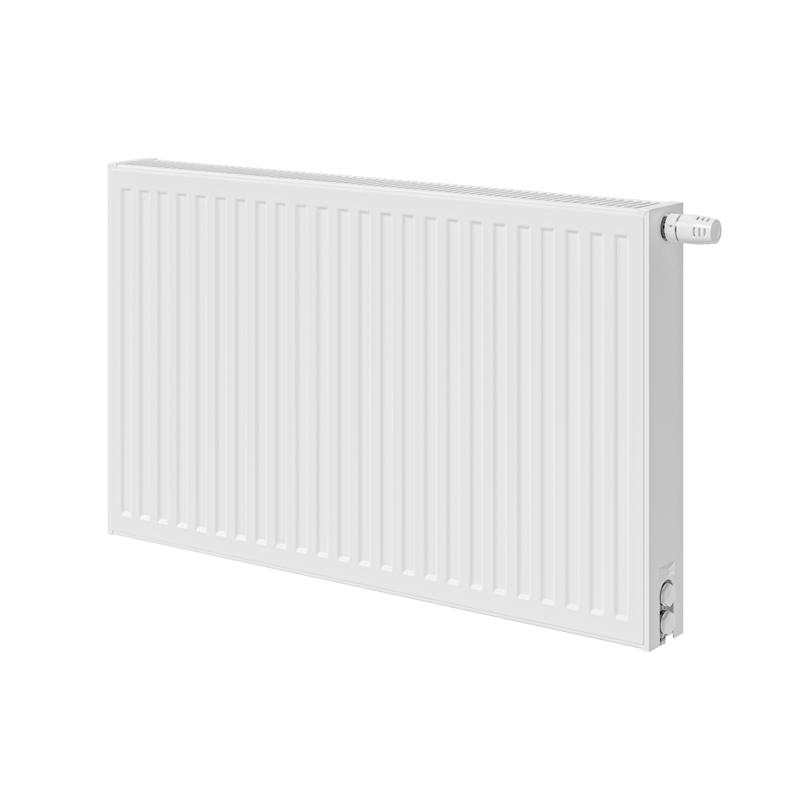

Thermopanel V4 är en panelradiator med integrerat, dolt V4-koppel. Det patenterade V4-kopplet har ett utförande enligt svensk standard för endera botten- eller sidoanslutning, c/c 40 mm. Thermopanel V4 levereras alltid med förinställd och förmonterad ventilinsats samt förmonterade sidoplåtar och toppgaller. Thermopanel är konstruerad för optimal värmeavgivning enligt standarden EN442-1 och alla modeller är CE-märkta. Standardfärg vit RAL 9016 (på begäran även andra kulörer mot en extra kostnad). Garantitiden är 10 år.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1p5cc40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP 2-11 Horizontal connection

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar - M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP-7-88 Horizontal connection

Panelradiator med inbyggt ventilarrangemang, typ V4, försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med konsoler, luftskruv, 1/2" plugg och insats MMA TIF till termostatventil.

PTB.1 Radiatorer
PTB.11 Panelradiatorer
Thermopanel Typ TP V4
Fabrikat Thermopanel typ TP V4 försedd med dolt integrerat koppel med anslutning i sida och botten, anslutning M22 C/C 40 mm (svensk standard). Radiatorn är försedd med fabriksmonterad TP TIF manipulationssäker ventilsats. Kulör Vit RAL 9016. Levereras med luftningsventil, bottenplugg, sidoplåtar och toppgaller samt omfattande väggkonsoler typ Monclac. Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring.

TP XX-HLL
Effektgrupp-höjd, längd (dm)

Kompletterande text
• Förses med TP Rak 4
• Förses med TP-Flex koppel
• Förses med Quattro 2-rörsfördelare

Tillbehör panelradiatorer
• Golvkonsoler
• Låsbyglar för offentliga lokaler
• Tilluftsdon ThermoAir
• Handduksstång

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty icon

CE certifikat

CE-mark
Installation
Drawing Thermopanel TP left FV

Thermopanel, frontvy vänster

Drawing Thermopanel TP right FV

Thermopanel, frontvy höger

Drawing Thermopanel TP10 left BV

Thermopanel, typ 10 vänster, bakvy

Drawing Thermopanel TP11 left BV

Thermopanel, typ 11 vänster, bakvy

Drawing Thermopanel TP10 right BV

Thermopanel, typ 10 höger, baksida

Drawing Thermopanel TP11 right BV

Thermopanel, typ 11 höger, bakvy

Drawing Thermopanel TP10 left TV

Thermopanel, typ 10 vänster, toppvy

Drawing Thermopanel TP10 right TV

Thermopanel, typ 10 höger, toppvy

Drawing Thermopanel TP11 left TV

Thermopanel, typ 11 vänster, toppvy

Drawing Thermopanel TP11 right TV

Thermopanel, typ 11 höger, toppvy

Drawing Thermopanel TP21 right TV

Thermopanel, typ 21 höger, toppvy

Drawing Thermopanel TP22 right TV

Thermopanel, typ 22 höger, toppvy

Drawing Thermopanel TP33 left TV

Thermopanel, typ 33 vänster, toppvy

Drawing Thermopanel TP33 right TV

Thermopanel, typ 33 höger, toppvy

Drawing Thermopanel TP10 SV Monclac 66

Thermopanel, typ 10, sidovy med Monclac väggkonsoler, ETIM 66

Drawing Thermopanel TP11 SV Monclac 42
Drawing Thermopanel TP21 SV Monclac

Thermopanel, typ 21, sidovy med Monclac väggkonsoler

Drawing Thermopanel TP22 SV Monclac

Thermopanel, typ 22, sidovy med Monclac väggkonsoler

Drawing Thermopanel TP33 SV Monclac

Thermopanel, typ 33, sidovy med Monclac väggkonsoler

Tillbehör

TP 1-rörsfördelare, omställningsbar 1-2 rörsystem med c/c 40 mm anslutning.

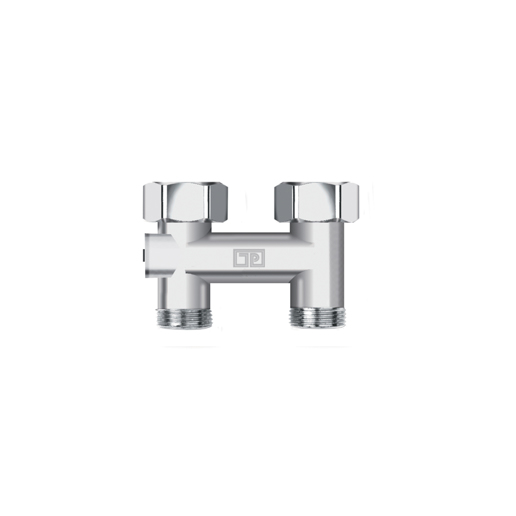

TP H-stycke

Bättringsfärg för Purmo radiatorer i vit RAL 9016.

Bättringsfärg

Luftskruv och förkromad propp dim G15 med O-ring

Luftskruv och blindplugg set

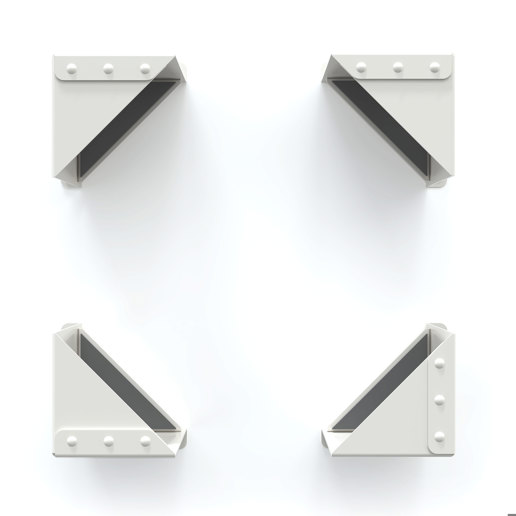

Väggkonsoler för snabb upphängning av Thermopanel panelradiatorer.

Väggkonsol Thermopanel Monclac

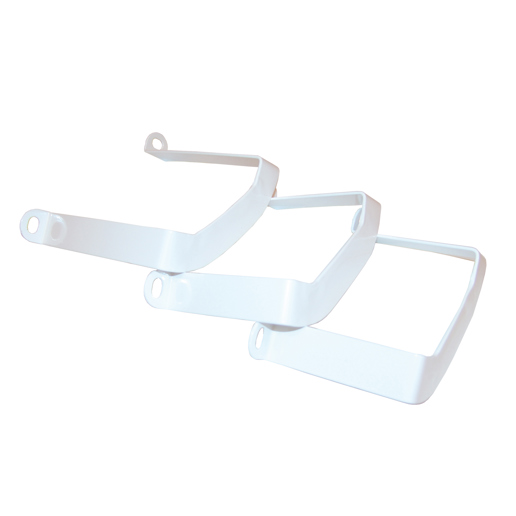

Låsbygel för montering av Thermopanel panelradiatorer i offentlig miljö.
