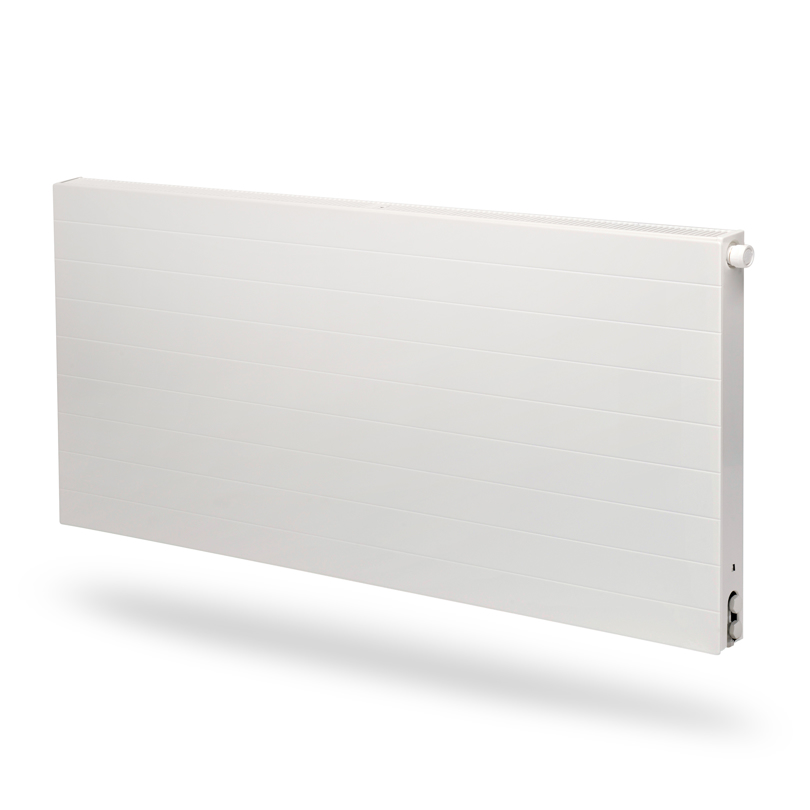

Thermopanel V4 Ramo
Thermopanel V4 Ramo
Horisontella panelradiatorer

Thermopanel V4 Ramo

Thermopanel V4 Ramo är ett vattenburet element med inbyggt ventilkoppel och en slät frontpanel med distinkta, horisontala linjer. Tack vare det dolda V4-kopplet kan du ansluta radiatorn både från sidan och underifrån. Thermopanel V4 levereras med galler, sidoplåtar, väggkonsoler och förmonterad ventilinsats.

Thermopanel har unika och uppskattade egenskaper. Det patenterade V4-kopplet svetsas in dolt bakom radiatorkroppen, med en för branschen helt unik metod. Inga synliga rör och full frihet att installera radiatorn med dold anslutning. Den förinställbara ventilinsatsen sitter på plats och termostat väljer din installatör åt dig enligt dina behov.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1,5 c/c 40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11
Thermopanel V4 Ramo
Horisontella panelradiatorer

Thermopanel V4 Ramo

Thermopanel V4 Ramo är en panelradiator med integrerat, dolt V4-koppel och en slät frontpanel med stilfulla, distinkta horisontala linjer. Det patenterade V4-kopplet har ett utförande enligt svensk standard för endera botten- eller sidoanslutning, c/c 40 mm. Thermopanel V4 levereras alltid med förinställd och förmonterad ventilinsats samt förmonterade sidoplåtar och toppgaller. Thermopanel Ramo är konstruerad för optimal värmeavgivning enligt standarden EN442-1 och alla modeller är CE-märkta. Standardfärg vit RAL 9016 (på begäran även andra kulörer mot en extra kostnad). Garantitiden är 10 år.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått M22x1,5 c/c 40mm
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 88,11

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP 2-11 Horizontal connection

Thermopanel V4 radiatorn är försedd med insvetsat dolt ventilarrangemang med både botten- och sidoanslutning.Ventilhuset har förmonterad MMA-insats typ TIF som är inställningsbar. Insatsen passar till termostater med M28 x 1,5 gänga (t. ex. MMA, Danfoss eller TA). Anslutningsgängor för kopplingar - M22x1,5. Inställningsområde Kv 0,01–0,58 vid 2k P-band. Kvs = 0,85.

ETIM TP-7-88 Horizontal connection

Thermopanel V4 Ramo panelradiator med inbyggt ventilarrangemang, typ V4, försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med konsoler, luftskruv, 1/2" plugg och insats MMA TIF till termostatventil.

PTB.1 Radiatorer
PTB.11 Panelradiatorer
Thermopanel Typ TP Ramo
Fabrikat Thermopanel typ TP V4 försedd med dolt integrerat koppel med anslutning i sida och botten, anslutning M22 C/C 40 mm (svensk standard). Radiatorn är försedd med designad Ramo front och fabriksmonterad TP TIF manipulationssäker ventilsats. Kulör Vit RAL 9016. Levereras med luftningsventil, bottenplugg, sidoplåtar och toppgaller samt omfattande väggkonsoler typ Monclac. Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring.
TPR XX-HLL
Effektgrupp-höjd, längd (dm)
Kompletterande text
• Förses med TP Rak 4
• Förses med TP-Flex koppel
• Förses med Quattro 2-rörsfördelare
• Förses med M30 designtermostat
Tillbehör panelradiatorer
• Golvkonsoler
• Låsbyglar för offentliga lokaler
• Tilluftsdon ThermoAir
• Handduksstång

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty icon
Installation
Drawing Thermopanel Ramo left FV

Thermopanel Ramo, frontvy vänster

Drawing Thermopanel TP Ramo right FV

Thermopanel Ramo, frontvy höger

Drawing Thermopanel Plan Ramo T10 SV Monclac 66

Thermopanel Plan och Ramo, typ 10, sidovy med Monclac väggkonosler, ETIM 66

Drawing Thermopanel Plan Ramo T11 SV Monclac 42

Thermopanel Plan och Ramo, typ 11, sidovy med Monclac väggkonsoler, ETIM 42

Drawing Thermopanel Plan Ramo T21 SV Monclac

Thermopanel Plan och Ramo, typ 21, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T22 SV Monclac

Thermopanel Plan och Ramo, typ 22, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T33 SV Monclac

Thermopanel Plan och Ramo, typ 33, sidovy med Monclac väggkonsoler

Drawing Thermopanel Plan Ramo T10 right TV

Thermopanel Plan och Ramo, typ 10 höger, toppvy

Drawing Thermopanel Plan Ramo T10 left TV

Thermopanel Plan och Ramo, typ 10 vänster, toppvy

Drawing Thermopanel Plan Ramo T11 left TV

Thermopanel Plan och Ramo, typ 11 vänster, toppvy

Drawing Thermopanel Plan Ramo T11 right TV

Thermopanel Plan och Ramo, typ 11 höger, toppvy

Drawing Thermopanel Plan Ramo T21 TV

Thermopanel Plan och Ramo, typ 21, toppvy

Drawing Thermopanel Plan Ramo T22 TV

Thermopanel Plan och Ramo, typ 22, toppvy

Drawing Thermopanel Plan Ramo T33 left TV

Thermopanel Plan och Ramo, typ 33 vänster, toppvy

Drawing Thermopanel Plan Ramo T33 right TV

Thermopanel Plan och Ramo, typ 33 höger, toppvy
