Plint PD

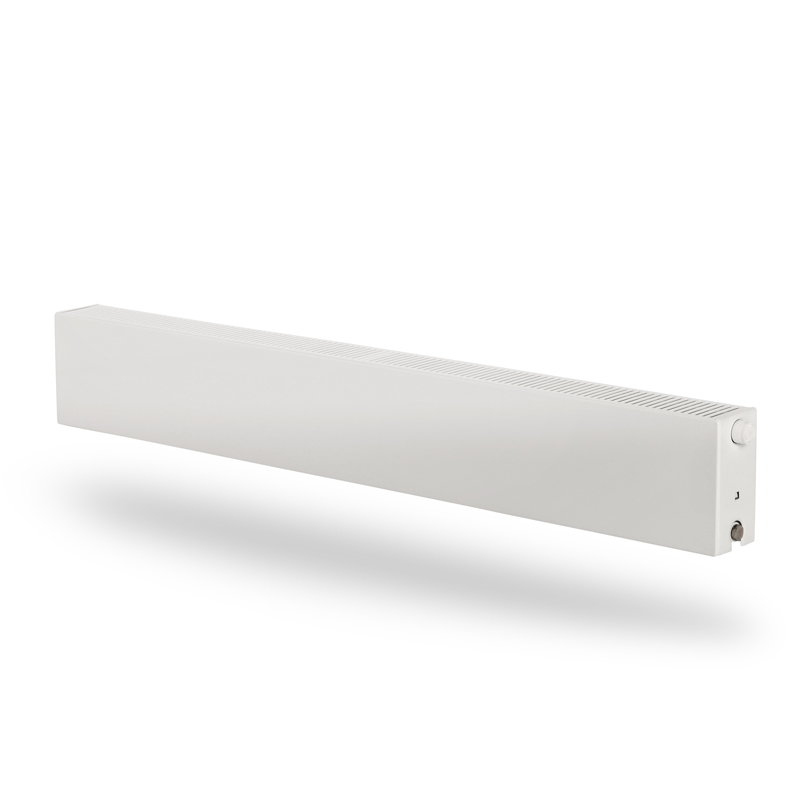

Plint PD är en klassisk panelradiator med slät front- och bakpanel, för slutna vattenburna värmesystem. Med en platsbesparande höjd på 200 mm är Plint PD perfekt för installation under stora fönster i moderna miljöer. Dess integrerade ventilkoppel möjliggör en snygg och enkel installation. Färg vit RAL 9016.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått 2 x G 1/2
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 32,37,62,67,88,11
Plint P
Horisontella panelradiatorer

Plint PD

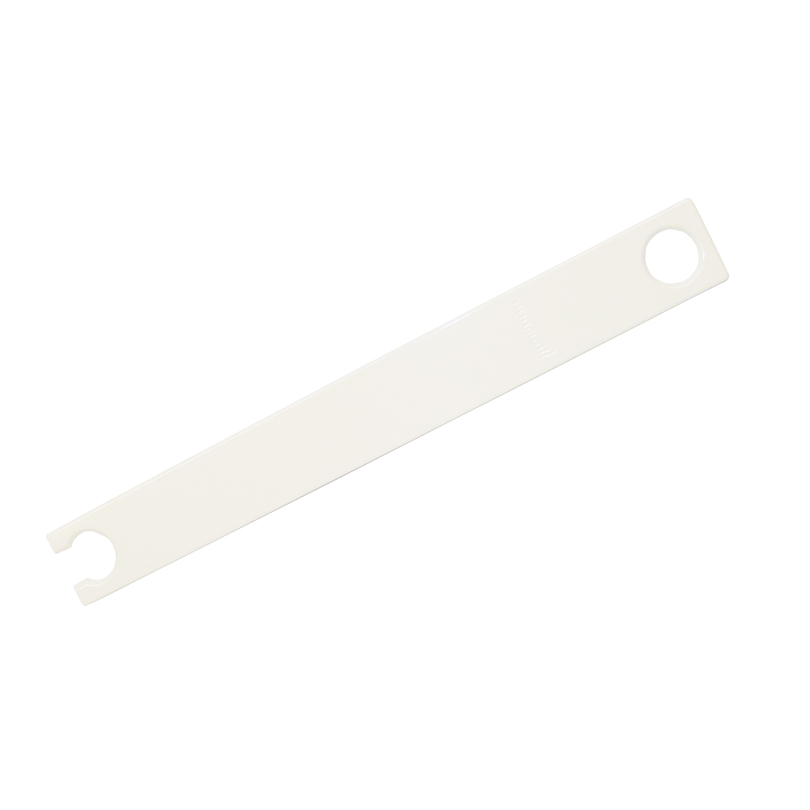

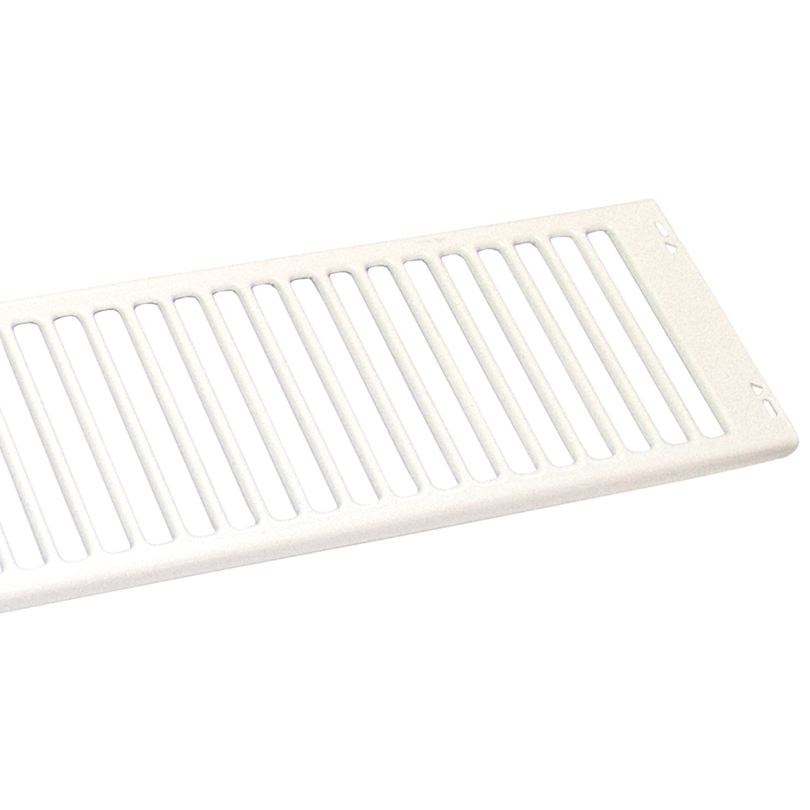

Plint PD är en klassisk panelradiator med slät front- och bakpanel, för slutna vattenburna värmesystem. Med en platsbesparande höjd på 200 mm är Plint PD perfekt för installation under stora fönster i moderna miljöer. Plint PD är en verklig kvalitetsradiator med mycket hög finish. Radiatorn levereras med förmonterade sidoplåtar samt toppgaller och har en profilerad front för optimal värmeeffekt. Dess integrerade ventilkoppel möjliggör en snygg och enkel installation. Färg vit RAL 9016. Typ 21, 22 och 44 är vändbara. Typ 33 anges som höger- eller vänsterställd vid beställning.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått 2 x G 1/2
Tryckklass PN10
Material Kallvalsat bandstål
Standardfärg Vit RAL 9016
Anslutningar (ETIM) 32,37,62,67,88,11

Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.

ETIM 32 Horizontal connection

Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.

ETIM 67 Horizontal connection

Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

ETIM 37 Horizontal connection

Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

Hor-connection-ETIM-62-1219.svg

Bottenanslutning ETIM 88. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.

ETIM 88 LR Horizontal connection

Bottenanslutning ETIM 11, in-vänster-ut-höger.

ETIM 11 LR Horizontal connection

Serianslutning ETIM 37

ETIM 37 Serial Horizontal connection

Serianslutning ETIM 62.

ETIM 62 Serial Horizontal connection

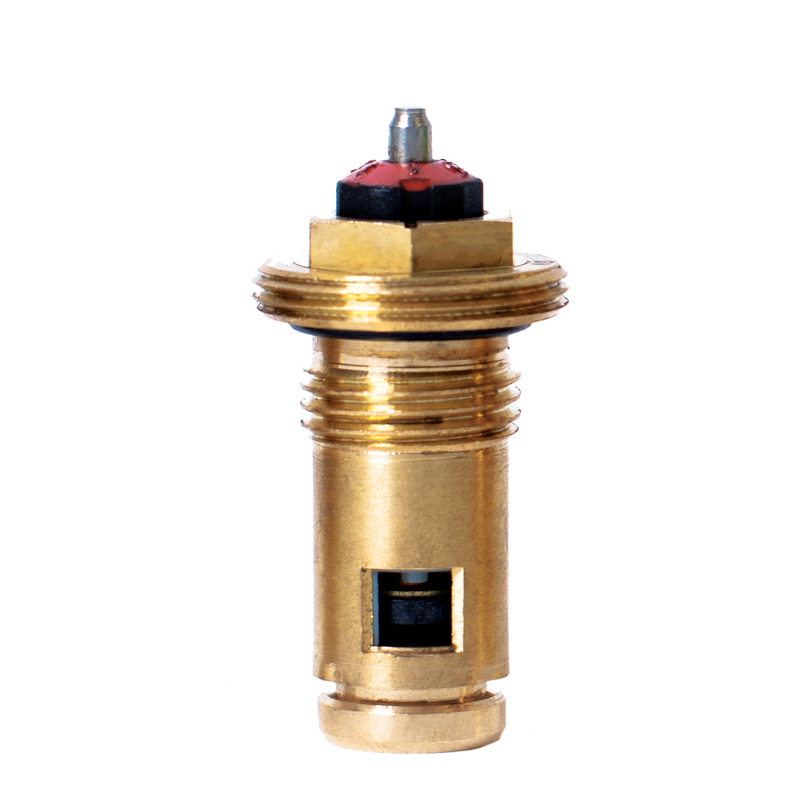

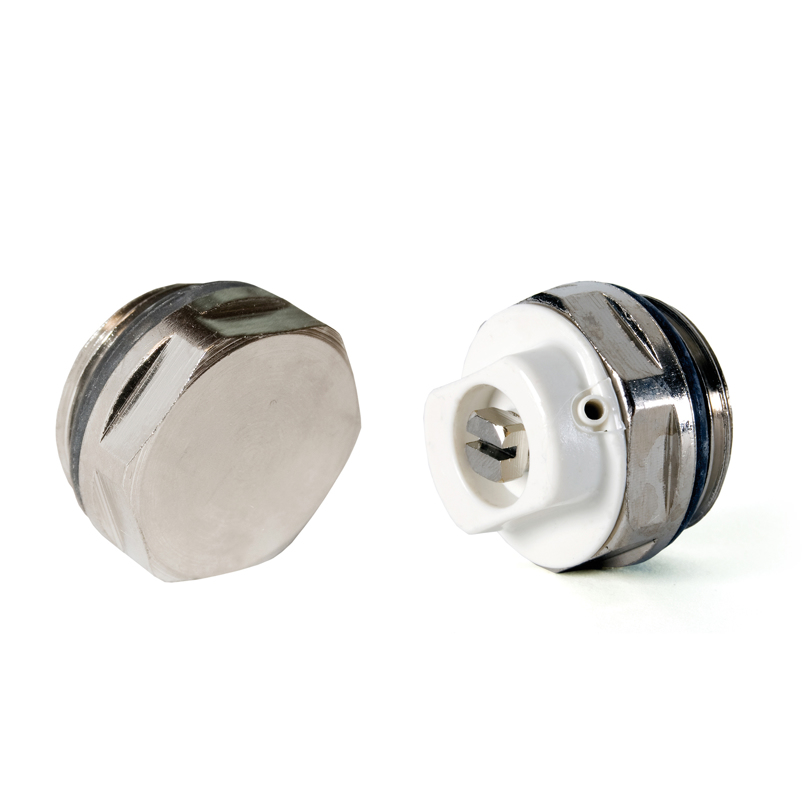

Integrerat koppel, M30 ventilinsats, monterade sidoplåtar och toppgaller, luftskruv och proppar. Obs! Konsoler ingår inte i priset.

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty icon

CE certifikat

CE-mark
Installation
Drawing Plint PD, RD T44 TV

Plint PD och Plint RD, typ 44, toppvy

Drawing Plint PD BV

Plint PD, baksida

Drawing Plint PD, RD T21s SV Floor

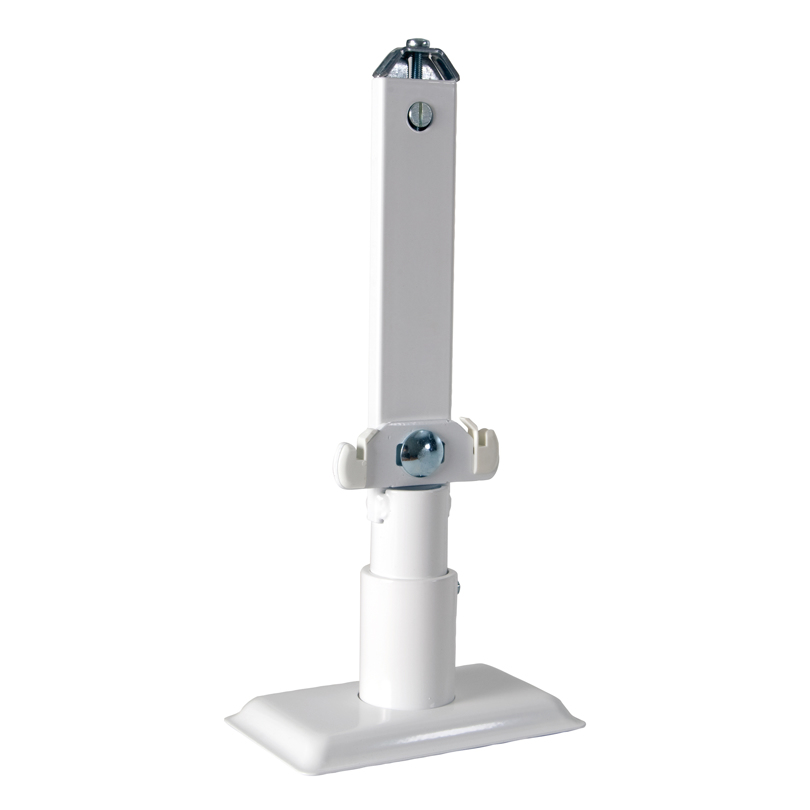

Plint PD och Plint RD, typ 21s med golvkonsoler, sidovy

Drawing Plint PD, RD T22 SV Floor

Plint PD och Plint RD, typ 22 med golvkonsoler, sidovy

Drawing Plint PD, RD T33 SV Floor

Plint PD och Plint RD, typ 33 med golvkonsoler, sidovy

Drawing Plint PD, RD T44 SV Floor

Plint PD och Plint RD, typ 44 med golvkonsoler, sidovy

Drawing Plint PD, RD T21s TV

Plint PD och Plint RD, typ 21s, toppvy

Drawing Plint PD, RD T22 TV

Plint PD och Plint RD, typ 22, toppvy

Drawing Plint PD, RD T33 TV

Plint PD och Plint RD, typ 33, toppvy
