Konvektor

Kon

Kon har en diskret elegans i kombination med en mycket god värmeavgivningsförmåga. Stålkonstruktionen är kraftig och gedigen vilket gör den till en idealisk värmekälla i offentliga miljöer med stora glaspartier och öppna planlösningar. Integrerat ventilkoppel. Färg vit RAL 9016.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått 4 x G 1/2
Tryckklass PN8
Material Stålprofil
Standardfärg Vit RAL 9016
Kon
Konvektor

Kon

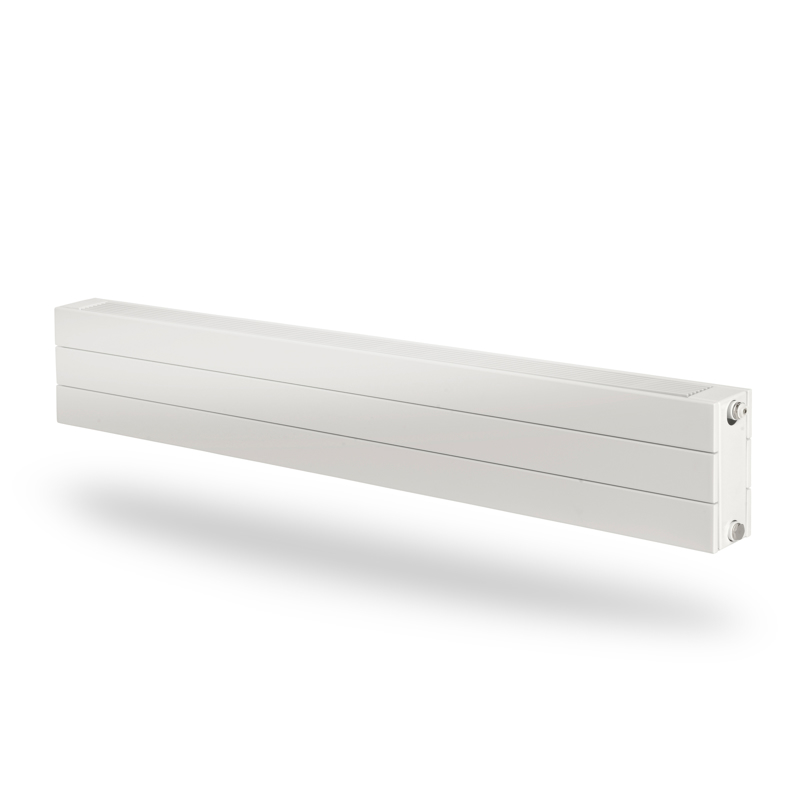

Konvektorn Kon har en diskret elegans i kombination med en mycket god värmeavgivningsförmåga. Stålkonstruktionen är kraftig och gedigen vilket gör den till en idealisk värmekälla i offentliga miljöer med stora glaspartier och öppna planlösningar.

Kon är konstruerad för optimal värmeavgivning enligt standarden EN442-1 och alla modeller är CE-märkta. För att erhålla en elegant rörinstallation är Kon försedd med ett integrerat ventilkoppel, vilket kompletteras med ventilinsats och termostat för att skapa ett behagligt inomhusklimat. Komplett med luftskruv och blindplugg (konsoler ingår ej). Färg vit RAL 9016. Garantitiden är 10 år.

Teknisk info
Max driftstemperatur 110
Konstruktion EN442; EN10130
Anslutningsmått 4 x G 1/2
Tryckklass PN8
Material Stålprofil
Standardfärg Vit RAL 9016

Sidoanslutning ETIM 32. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.

ETIM 32 Horizontal connection

Sidoanslutning ETIM 67. Sidoanslutning förutsätter användning av externt radiatorkoppel eller ventil. Vid sidoanslutning pluggas bottenanslutningarna.

ETIM 67 Horizontal connection

Bottenanslutning ETIM 11, in-höger-ut-vänster. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.

ETIM 11 RL Horizontal connection

Bottenanslutning ETIM 88. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.

ETIM 88 LR Horizontal connection

Serieanslutning i en sida ETIM 32. Förutsätter användning av externa radiatorkoppel eller ventiler. Typerna 21 och 22 är vändbara.

ETIM 32 Serial Convector Horizontal connection

Serieanslutning i en sida ETIM 67. Förutsätter användning av externa radiatorkoppel eller ventiler. Typerna 21 och 22 är vändbara.

ETIM 67 Serial Convector Horizontal connection

Bottenanslutning ETIM 11. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas.

ETIM 11 Serial Convector Horizontal connection

Bottenanslutning ETIM 88. Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats. Ej använda anslutningar proppas. Endast 2 st konvektorer i följd rekommenderas i samband med serieanslutning.

ETIM 88 Serial Convector Horizontal connection

Diagonal anslutning ETIM 37. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

ETIM 37 Horizontal connection

Diagonal anslutning ETIM 62. Diagonalanslutning förutsätter användning av extern ventil. Vid diagonalanslutning pluggas bottenanslutningarna.

Hor-connection-ETIM-62-1219.svg

Serianslutning ETIM 37

ETIM 37 Serial Horizontal connection

Serianslutning ETIM 62

ETIM 62 Serial Horizontal connection

PTB.3 Konvektorer

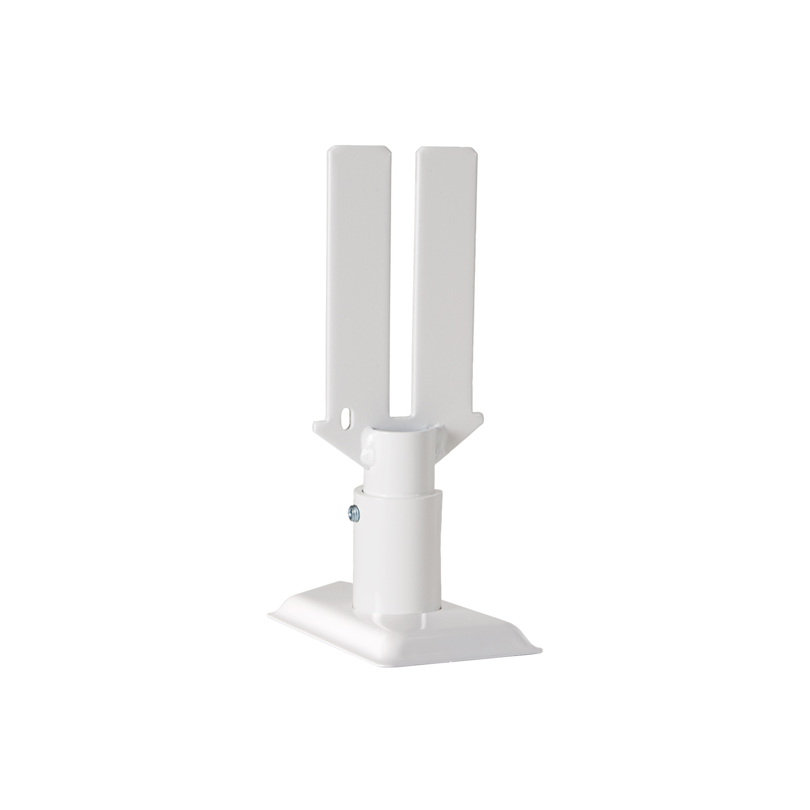

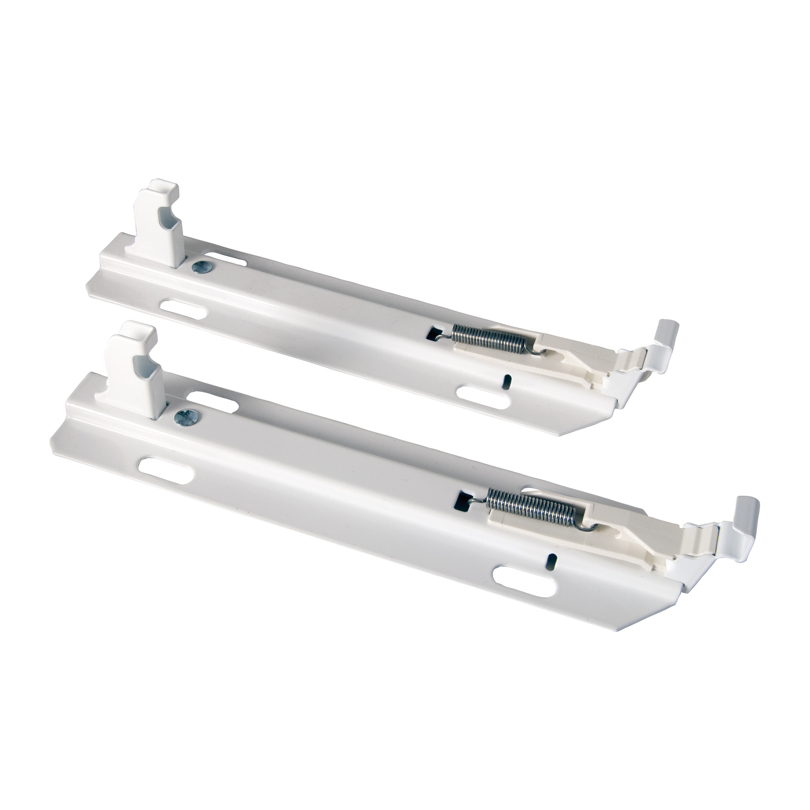

Fabrikat Purmo Konvektor Kon PN 8 Lackerad i RAL 9016. Luftskruv och bottenplugg ingår. Golv eller väggkonsol (G eller V) ingår inte och måste anges.
Försedd med inbyggd ventil men kan förses med externt koppel för höjder 214 och 286 eller lösa ventiler för höjd 142.

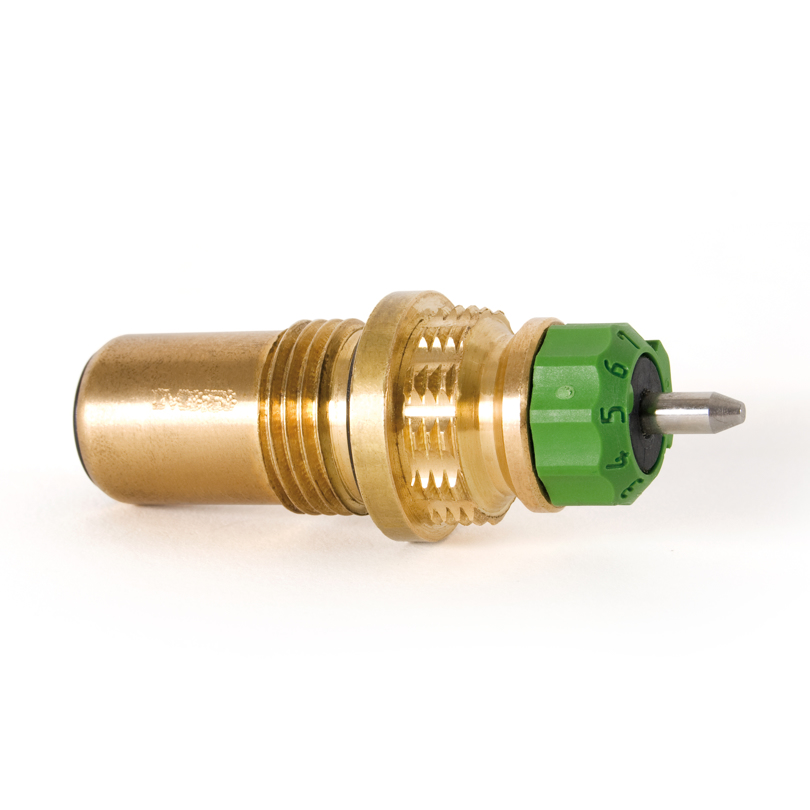

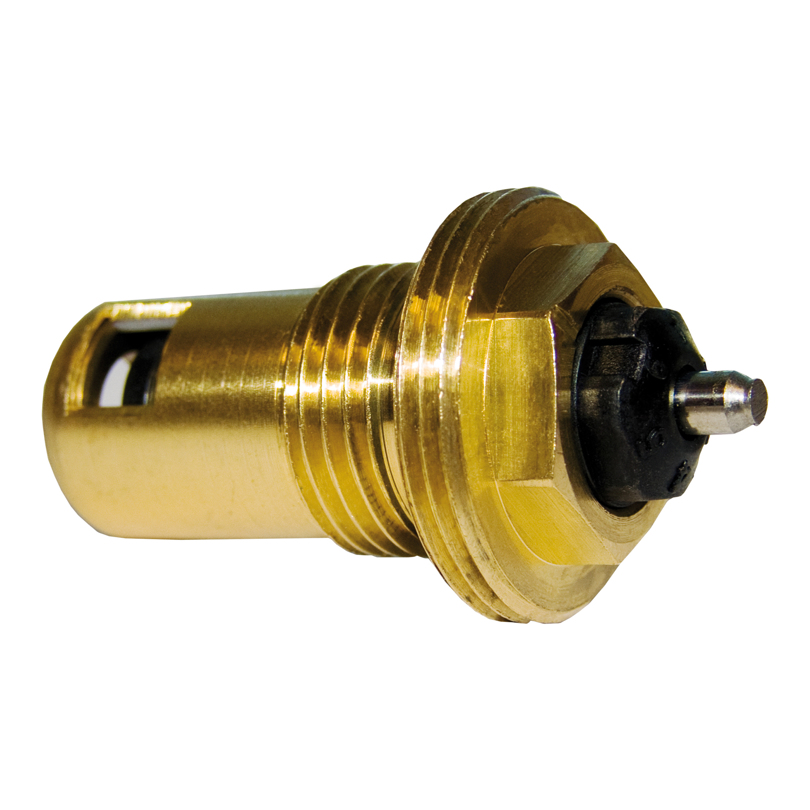

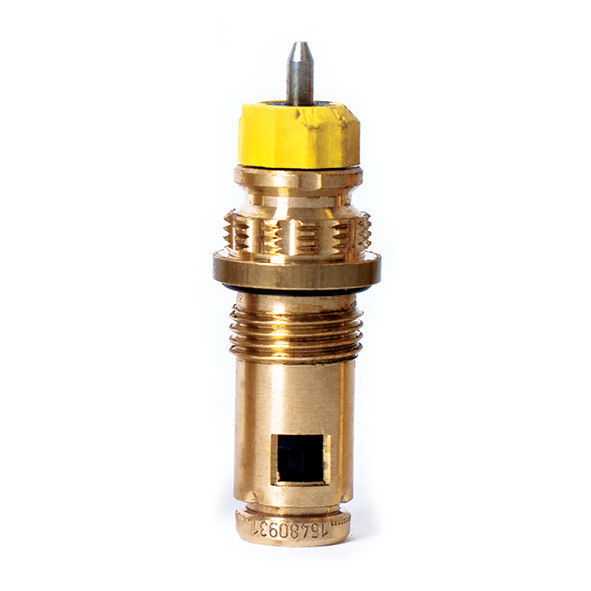

Om inbyggd ventil skall användas måste ventilinsats anges; typ M30, RD eller RDF.
Beskrivning:
KON(TYP) (HÖJD mm)x(LÄNGD mm) (Utförande) (Infästning) (Ventil)
Utförande är
AB/FE: Vändbar konvektor (Typ 21 och 22)
AB: Vänsteranslutning (Typ 33 och 34)
FE: Högeranslutning (Typ 33 och 34)
ABFE/FEAB: Vändbar konvektor seriekoppling (Typ 21 och 22, max 2 konvektorer i serie )
ABFE: Vänsteranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
FEAB: Högeranslutning seriekoppling (Typ 33 och 34, max 2 konvektorer i serie)
Exempel:
KON33 214x2200 FEAB G M30 kan seriekopplas med KON22 214x800 AB/FE G

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.

10 year warranty

CE certifikat

CE-mark
Installation
PR-Kon-VKO-FV-0920.svg

Kon Ventil, frontvy

PR-Kon-FV-0920.svg

Kon, frontvy

PR-Kon-T21-TV-0920.svg

Kon typ 21, toppvy

PR-Kon-T22-TV-0920.svg

Kon typ 22, toppvy

PR-Kon-T33-TV-0920.svg

Kon typ 33, toppvy

PR-Kon-T34-TV-0920.svg

Kon typ 34, toppvy

PR-Kon-T21-SV-0920.svg

Kon typ 21, sidovy

PR-Kon-T22-SV-0920.svg

Kon typ 22, sidovy

PR-Kon-VKO-T21-SV-0920.svg

Kon Ventil typ 21, sidovy

PR-Kon-T33-SV-0920.svg

Kon typ 33, sidovy

PR-Kon-T34-SV-0920.svg

Kon typ 34, sidovy

PR-Kon-VKO-floorbrackets-T22-SV-1020.svg

Kon Ventil typ 22 med golvkonsoler, sidovy

PR-Kon-VKO-floorbrackets-T33-SV-1020.svg

Kon Ventil typ 33 med golvkonsoler, sidovy

PR-Kon-VKO-floorbrackets-T34-SV-1020.svg

Kon Ventil typ 34 med golvkonsoler, sidovy

PR-Kon-VKO-floorbrackets-T21-SV-1020.svg

Kon Ventil typ 21 med golvkonsoler, sidovy

PR-Kon-VKO-floorbrackets-T22-TV-1020.svg

Kon Ventil typ 22 med golvkonsoler, toppvy

PR-Kon-VKO-floorbrackets-T21-TV-1020.svg

Kon Ventil typ 21 med golvkonsoler, toppvy

PR-Kon-VKO-floorbrackets-T33-TV-1020.svg

Kon Ventil typ 33 med golvkonsoler, toppvy

PR-Kon-VKO-floorbrackets-T34-TV-1020.svg

Kon Ventil typ 34 med golvkonsoler, toppvy

PR-Kon-VKO-floorbrackets-FV-1020.svg

Kon Ventil med golvkonsoler, frontvy
