Elementy systemu RADIAL

Poznaj elementy systemu Purmo CLEVERFIT RADIAL.

Purmo CLEVERFIT to systemy rurowe dopasowane do Twoich preferencji.

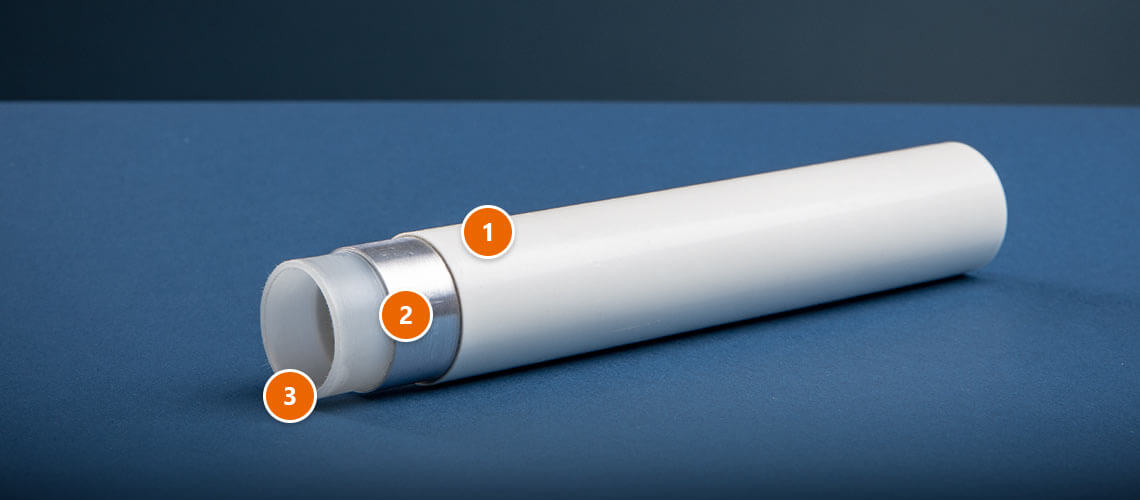

Rury CLEVERFIT
PE-RT/AL/PE-RT
PE-X/AL/PE-X

  1. Ścianka
    5-warstwowa konstrukcja ścianki z materiałów odpornych na wysoką temperaturę i ciśnienie.

    1. PE-RT II / PE-Xc
    2. Klej
    3. Aluminium
    4. Klej
    5. PE-RT II / PE-Xc

    Tmax - 95°C
    Pmax - 10 bar
  2. Aluminium
    Warstwa aluminium spawana doczołowo - wyższa odporność na ciśnienie, 100% szczelności przed dyfuzją tlenu, niska wydłużalność termiczna, utrzymanie nadanego kształtu.
  3. Warstwa wewnętrzna
    Warstwa wewnętrzna z tworzywa odporna na kontakt z wodą o właściwosciach agresywnych i korozyjnych, higieniczna i neutralna dla wody pitnej, odporna na różne środki chemiczne (np. glikol do 30%)

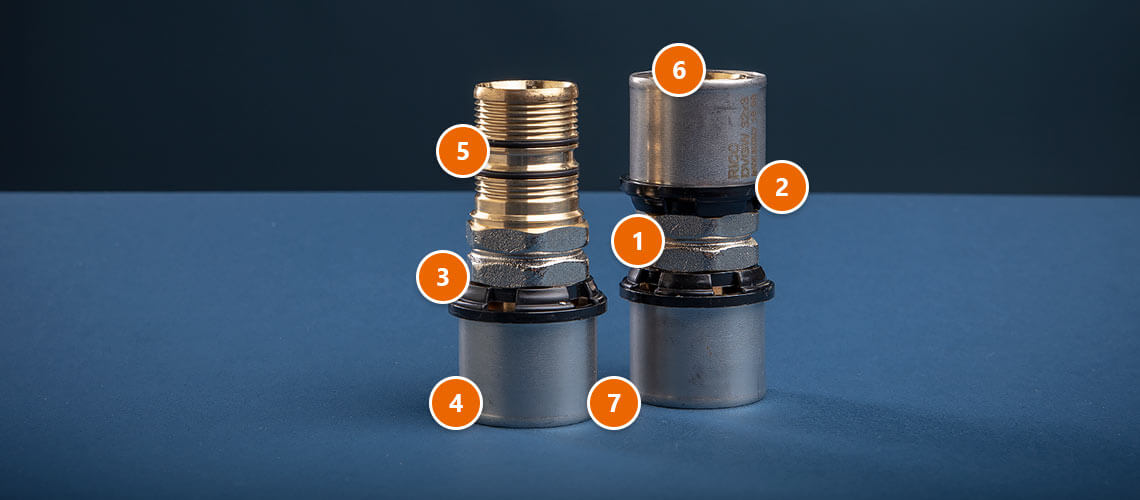

Złączki mosiężne

  1. Korpus
    Solidny mosiężny korpus pokryty od zewnątrz warstwą niklu zapewnia większą odporność na korozję. Korpus odporny również na korozję wewnętrzną dla parametrów wody zgodnych z normami i standardami jakości. Mosiądz nie ma negatywnego wpływu na jakość wody pitnej.
  2. Pierścień
    Specjalny pierścień z tworzywa oddziela rurę z wkładką aluminiową od mosiężnego korpusu złączki zabezpieczając przed korozją.
    Ułatwia pozycjonowanie na złączce szczęki o profilu TH.
  3. Wizjer
    Wizjer kontrolny umożliwia kontrolę prawidłowego położenia rury w złączce, która jest widoczna po całkowitym włożeniu.
  4. Kołnierz
    Kołnierz ze stali nierdzewnej trwale zagniata rurę na króćcu złączki po zaprasowaniu szczęką, tworząc nierozerwalne połączenie.
  5. O-ringi
    2 uszczelki O-ring z gumy EPDM są schowane w króćcu złączki i zabezpieczone przed uszkodzeniem w trakcie wkładania rury. Ponadto 2 uszczelki zapewniają większą gwarancję szczelności i trwałości połączenia.
  6. LBP
    Funkcja “Leak Before Press” (kontrolowany wyciek) zapewnia widoczny wypływ wody przy niezaprasowanym połączeniu przy ciśnieniu powyżej 1 bar. Dzięki temu nie występuje pozorna szczelność połączenia tak jak w zwykłych złączkach. Chroni to przed poważnymi kosztami naprawy instalacji i budynku po wycieku, który ujawni się w przyszłości podczas pracy systemu.
  7. Multitool
    Funkcja MULTITOOL (wieloprofilowy) pozwala na zastosowanie 5 różnych profili w szczękach zaciskowych do zaprasowywania połączeń: TH, U, F, VP i H.

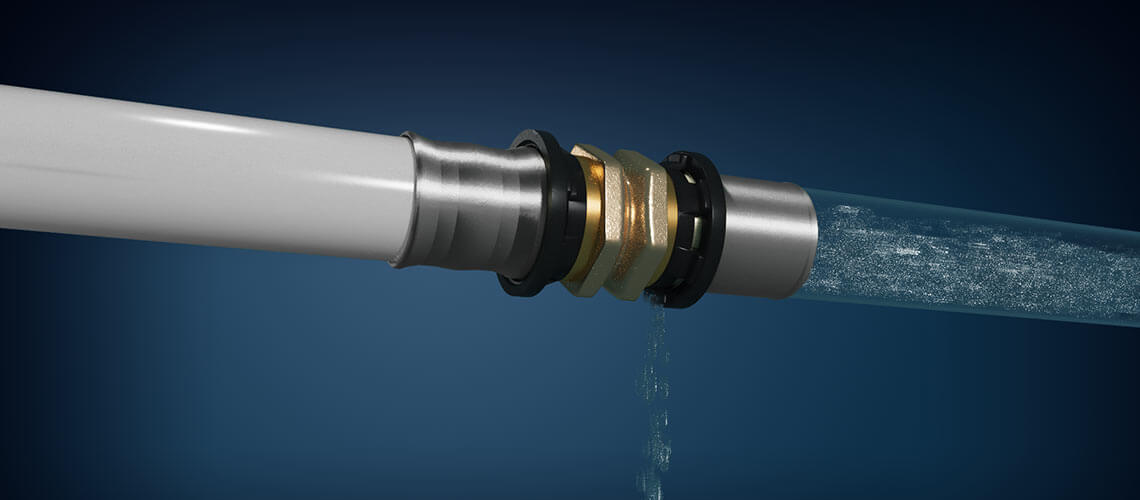

Funkcja “Leak Before Press”

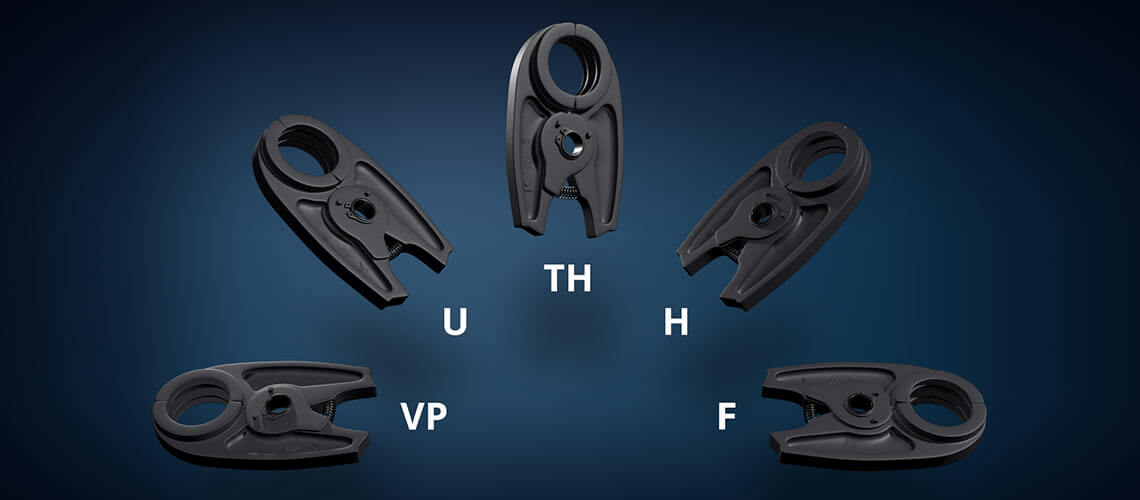

Multitool

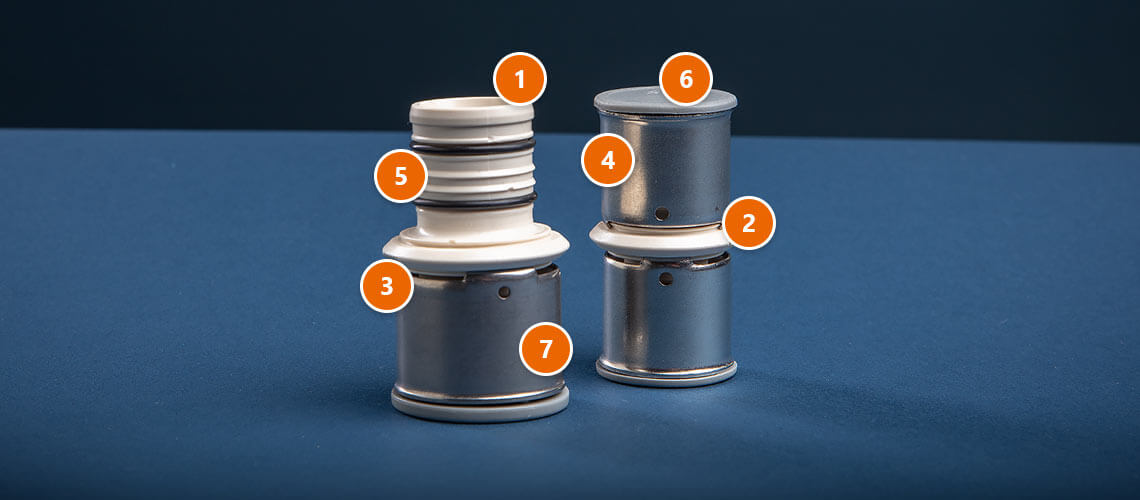

Złączki PPSU

  1. Korpus
    Mocny korpus złączki z tworzywa PPSU (Polifenylosulfon) jest odporny na naprężenia, wysoką temperaturę i kontakt z wodą o właściwosciach agresywnych i korozyjnych. Materiał jest higieniczny i neutralny dla wody pitnej oraz odporny na różne środki chemiczne.
  2. Pierścień
    Ułatwia pozycjonowanie na złączce szczęki o profilu TH.
  3. Wizjer
    Wizjer kontrolny umożliwia kontrolę prawidłowego położenia rury w złączce, która jest widoczna po całkowitym włożeniu.
  4. Kołnierz
    Kołnierz ze stali nierdzewnej trwale zagniata rurę na króćcu złączki po zaprasowaniu szczęką tworząc nierozerwalne połączenie.
  5. O-ringi
    2 uszczelki O-ring z gumy EPDM są schowane w króćcu złączki i zabezpieczone przed uszkodzeniem w trakcie wkładania rury. Ponadto 2 uszczelki zapewniają większą gwarancję szczelności i trwałości połączenia.
  6. Korek
    Korek z tworzywa zabezpieczający przed dostaniem się pyłu do wewnątrz złączki. Element jest dodatkowo oznakowany średnicą króćca złączki.
  7. Multitool
    Funkcja MULTITOOL (wieloprofilowy) pozwala na zastosowanie 2 różnych profili w szczękach zaciskowych do zaprasowywania połączeń: TH i U.
