Elementy systemu AXIAL

Poznaj elementy systemu Purmo CLEVERFIT AXIAL.

Purmo CLEVERFIT to systemy rurowe dopasowane do Twoich preferencji.

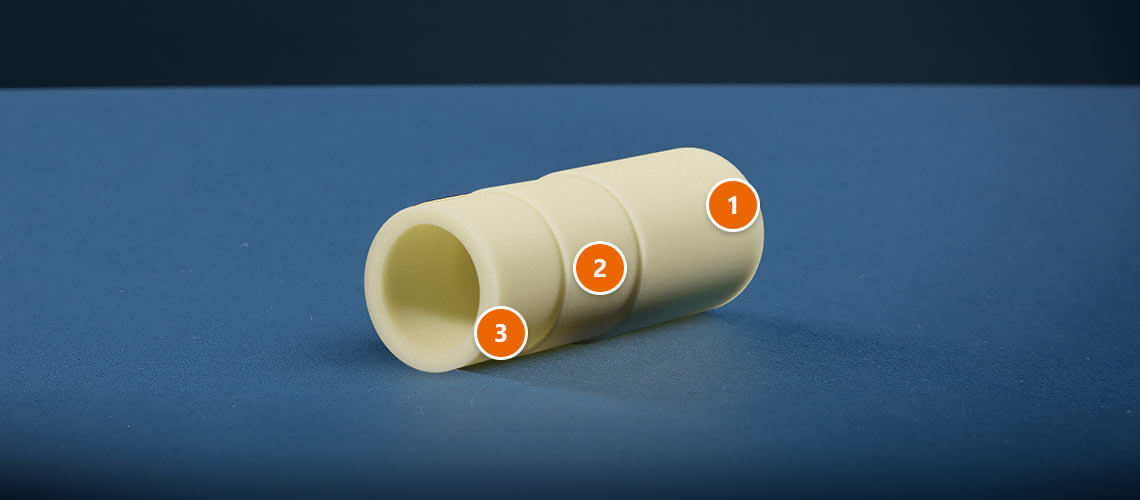

Rury CLEVERFIT PE-Xc SD4+

  1. Ścianka
    5-warstwowa kontrukcja ścianki z materiałów odpornych na wysoką temperaturę i ciśnienie.

    1. PE-Xc
    2. Klej
    3. EVOH
    4. Klej + PE-HD

    Tmax - 95°C
    Pmax - 10 bar
  2. EVOH
    Cienka warstwa folii z alkoholu etylowinylowego stanowi barierę zapewniającą niemal 100% szczelności przed dyfuzją tlenu.
  3. Warstwa wewnętrzna
    Warstwa wewnętrzna wykonana z tworzywa PE-Xc, czyli polietylenu usieciowanego strumieniem elektronów. Dzięki temu PE-Xc jest odporny na wysoką temperaturę oraz na kontakt z wodą o właściwosciach agresywnych i korozyjnych. Warstwa PE-Xc jest higieniczna i neutralna dla wody pitnej, jest odporna na różne środki chemiczne (np. glikol do 30%). Rura jest elastyczna, umożliwia rozciąganie i ma pamięć kształtu, co pozwala jej wrócić do kształtu fabrycznego po podgrzaniu.

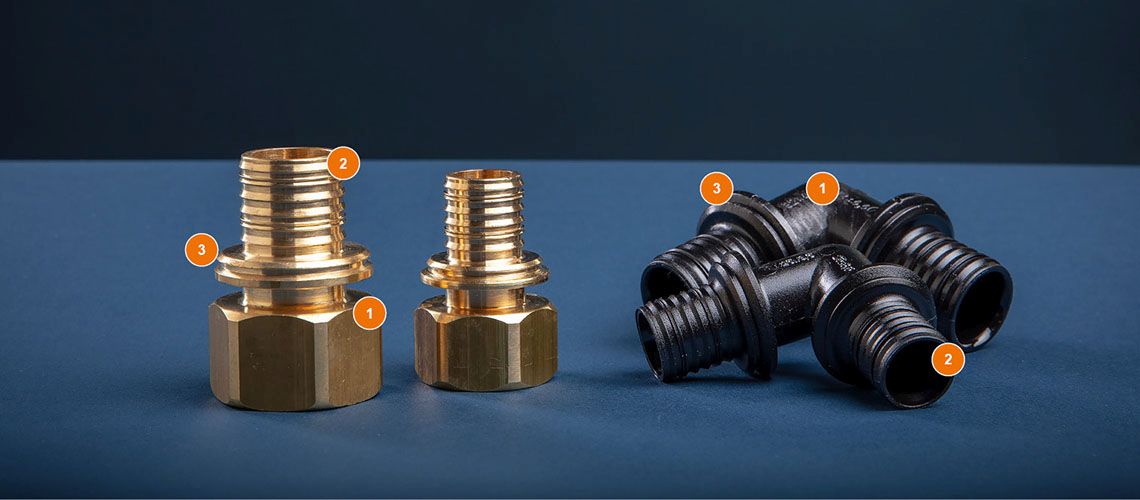

Złączki PPSU i mosiężne

  1. Korpus
    Mocny korpus złączki z tworzywa PPSU (Polifenylosulfon)odporny na naprężenia, wysoką temperaturę i kontakt z wodą o właściwosciach agresywnych i korozyjnych. Materiał jest higieniczny i neutralny dla wody pitnej oraz odporny na różne środki chemiczne. Solidny korpus mosiężny jest odporny na korozję dla parametrów wody zgodnych z normami i standardami jakości. Mosiądz nie ma negatywnego wpływu na jakość wody pitnej.
  2. Króciec
    Króciec złączki został zaprojektowany tak, aby zapewnić szczelność połączenia bez stosowania uszczelek O-ring. Eliminuje to ryzyko uszkodzenia uszczelek i zapewnia większe bezpieczeństwo połączenia. Średnica wewnętrzna króćca jest równa średnicy wewnętrznej rury co redukuje opory miejscowe wynikające z przepływu wody przez złączkę.
  3. Kołnierz
    Kołnierz, który znajduje się tuż za króćcem, ma specjalną opatentowaną konstrukcję. Ruchomy pierścień zatrzaskuje się na kołnierzu, tworząc nierozerwalne połączenie pomiędzy rurą i złączką.

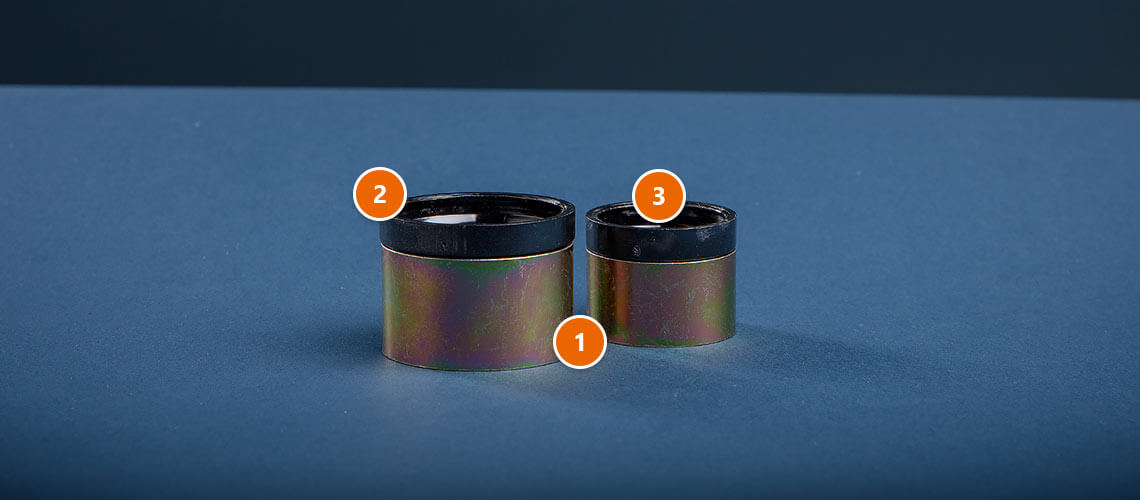

Ruchome pierścienie

  1. Korpus
    Hybrydowa budowa korpusu ruchomego pierścienia wykonanego z tworzywa PPSU wzmocninego dodatkowo pierścieniem stalowym.
  2. Zamek
    Fragment ruchomego pierścienia (zamek) wystający z pierścienia stalowego pozwala na zatrześniecie się go na kołnieżu złączki.
  3. Click-Hit
    CLICK-HIT to opatentowana funkcja zatrzaśnięcia pierścienia na złączce i stworzenie nierozerwalnego połączenia.

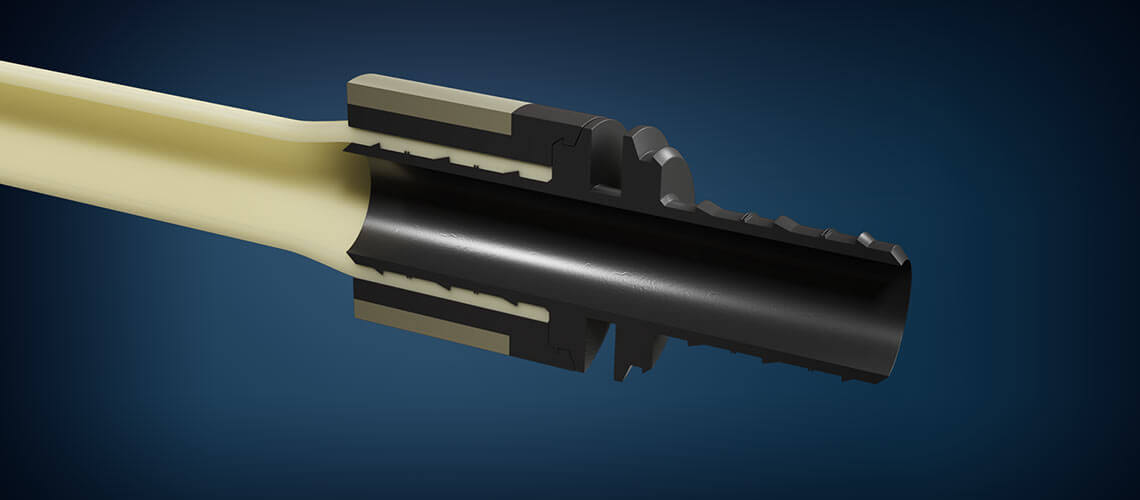

Funkcja Click-Hit
