Aquilo F4V

Grzejniki kanałowe Aquilo F4V przeznaczone są do montażu w podłogach pomieszczeń i mogą być wykorzystywane zarówno do ich ogrzewania, jak i chłodzenia. Elementem grzejnym lub chłodzącym jest dwuobiegowy miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie ze stali nierdzewnej, w kolorze naturalnym. Grzejniki Aquilo F4V wyposażone są w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w ilości zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną lub chłodniczą grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 230V. Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do czterorurowej instalacji grzewczej lub chłodniczej poprzez cztery króćce z gwintem wewnętrznym G ½ ". Obowiązkowe wyposażenie elektryczne, które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator oraz regulator naścienny sterujący obrotami wentylatora.

Grzejniki kanałowe do chłodzenia i ogrzewania pomieszczeń od poziomu podłogi

Dane techniczne grzejników kanałowych Aquilo F4V

Szerokość:	340 mm
Długość:	850, 1200, 1600, 2100, 2400, 2700 mm
Wysokość:	170 mm
Materiał wymiennika:	rurki miedziane z nałożonymi lamelami aluminiowymi
Wyposażenie wymiennika:	odpowietrznik ręczny, zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G ½"
Materiał wanny:	standard: stal nierdzewna, w kolorze naturalnym Uwaga: grzejniki przeznaczone na baseny muszą być zamawiane w wykonaniu specjalnym. Dokładna specyfikacja na zapytanie.
Wyposażenie wanny:	śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2,5 m – 4 szt., powyżej 2,5 m – 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji grzewczej i chłodniczej + 2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa z blachy stalowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania, odwodnienie wanny
Materiał kratki :	dopuszcza się stosowanie jedynie kratek w wersji duraluminium w kolorach do wyboru: naturalny, jasny brąz, ciemny brąz lub czarny
Wyposażenie elektryczne stndardowe:	1 lub 2 moduły z wentylatorami odśrodkowymi napędzane silnikiem na napięcie 230V (liczba wentylatorów w danym module zależy od długości grzejnika). Na jeden moduł przypada jeden silnik.
Wyposażenie elektryczne dodatkowe, obowiazkowe:	transformator RAS (~230V) dobierany do wielkości grzejnika lub grupy grzejników w zależności od ilości podłączanych silników oraz przełącznik ręczny lub termostat pokojowy z ręcznym lub automatycznym przełącznikiem obrotów do regulacji wydajności cieplnej lub chłodniczej grzejnika poprzez trzystopniową zmianę obrotów wentylatorów (możliwość wyboru termostatu ze zdalnym sterowaniem za pomocą pilota).
Przyłącza wodne:	4 x G ¹/₂" – gwint wewnętrzny
Ciśnienie robocze:	10 bar
Temperatura maksymalna:	110^oC
Ciśnienie próbne:	13 bar

AQUILO F4V

1 - Płyta zabezpieczająca grzejnik na czas transportu i montażu
2 - Profile stabilizujące geometrię wanny stosowane podczas montażu
3 - Puszka podłączeniowa dla instalacji zasilania wentylatorów. Moduł sterujący pracą wentylatora
4 - Blacha maskująca podłączenie do instalacji c.o.
5 - Wymiennik ciepła (rurki miedziane, lamele aluminiowe, całość pokryta czarnym lakierem)
6 - Wanna grzejnika (obustronnie ocynkowana, blacha lakierowana)
7 - Odpowietrznik
8 - Elementy mocujące do podłoża
9 - Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)

Wielkości grzejników

Rzut z boku

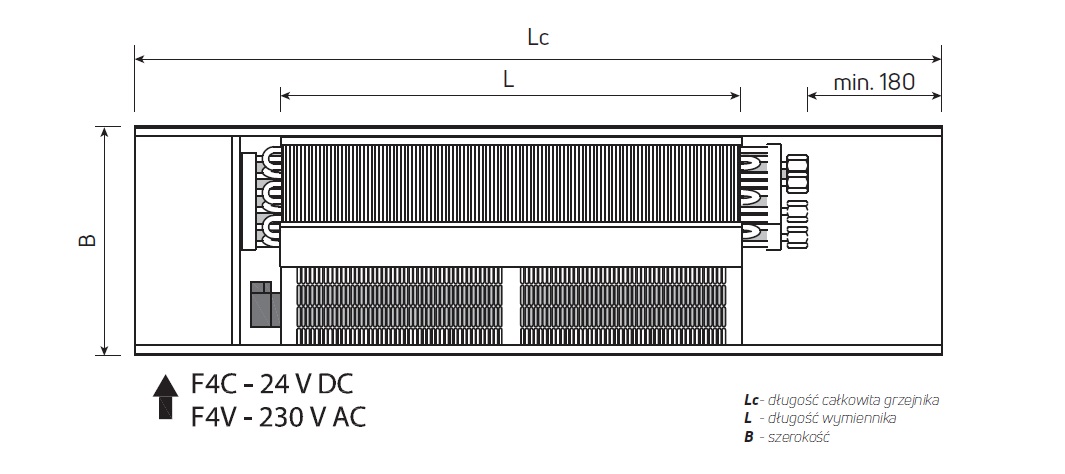

Rzut z góry

Moc cieplna i wymiary

Moc cieplna grzejników [W] według normy PN-EN 16430 dla parametrów 75/65/20 °C.

Moc chłodnicza grzejników [W] według normy PN-EN 16430 dla parametrów 8/14/28 °C.

Wentylator zasilany jest prądem stałym o napięciu 230V.

AQUILO F4V (ogrzewanie i chłodzenie) wys. 170 mm, szer. 340 mm

Tryb chłodzenia

Pojemność i ciężar

Ciężar i pojemność wodna grzejników kanałowych Aquilo F4V:

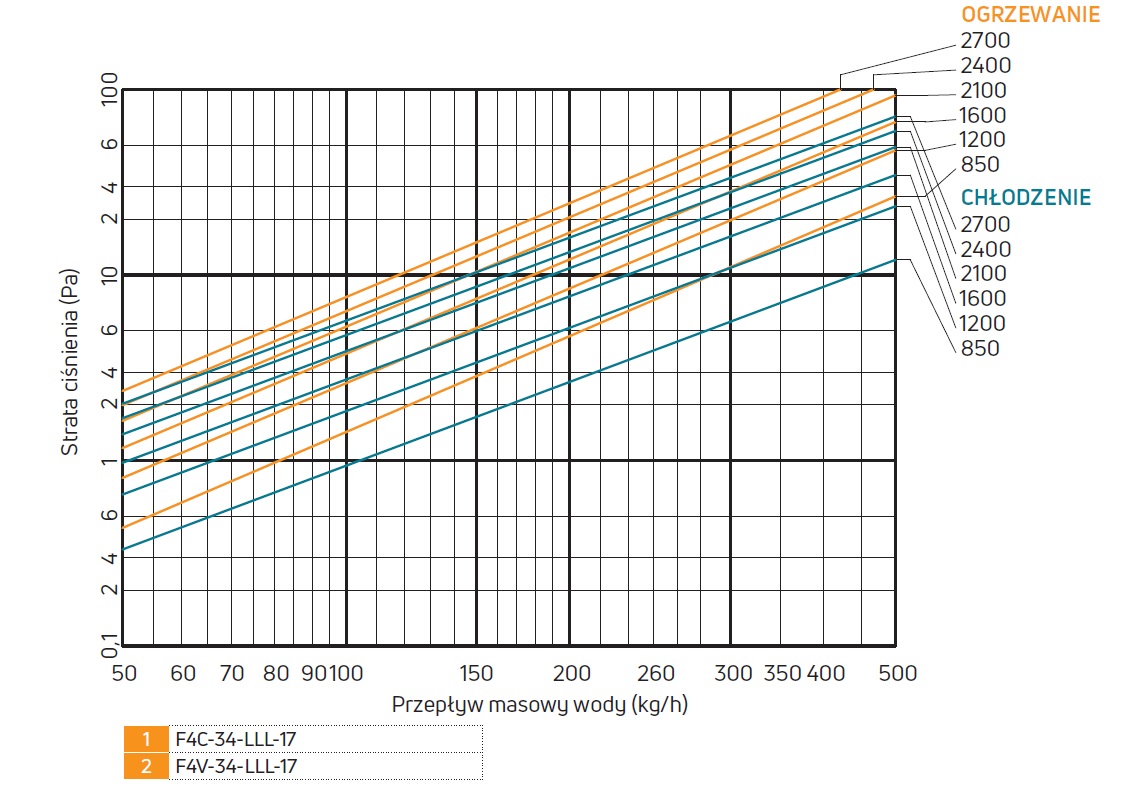

Charakterystyki hydrauliczne

Charakterystyki hydrauliczne dla grzejników kanałowych Aquilo F4V:

Sposoby podłączenia

Zalecana instalacja grzejników kanałowych Aquilo F4V:

Sposób zamawiania

Akcesoria

Kratki maskujące do grzejników kanałowych Aquilo:

	drewniana, poprzeczna - Buk lub dąb. - Surowy, olejowany lub lakierowany - Zwijana kratka poprzeczna z dębowymi lub bukowymi poprzeczkami - Kratka drewniana jest standardowo dostarczana w wersji surowej PMO czyli bez listwy wykończeniowej. - Wolny przepływ: 58%
	duraluminium, poprzeczna - Zwijana kratka poprzeczna z duraluminiowymi (anodowanymi) poprzeczkami - Dostępne kolory: naturalny, jasny brąz, ciemny brąz lub czarny - Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej - Wolny przepływ: 71%
	duraluminium, podłużna (tylko dla grzejników FMS) - Kratka podłużna z duraluminiowymi (anodowanymi) poprzeczkami - Dostępne kolory: naturalny, jasny brąz, ciemny brąz lub czarny - Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej - Wolny przepływ: 71%
	stal nierdzewna, poprzeczna - Zwijana kratka poprzeczna z poprzeczkami ze stali nierdzewnej - Gatunek stali: 1.4301 - Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej - Wolny przepływ: 58%
	stal nierdzewna, podłużna (tylko dla grzejników FMS) - Kratka podłużna z poprzeczkami ze stali nierdzewnej - Gatunek stali: 1.4301 - Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej - Wolny przepływ: 58%

Współczynniki korekcyjne

Przykład: Grzejnik: FMS-25-100-11, moc cieplna 75/65/20 °C: QN = 266 W,
Temperatura zasilania: 55 °C, Temperatura powrotu: 45 °C, Temperatura powietrza: 20 °C, Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W
