Aquilo F1S

Grzejniki kanałowe Aquilo F1S przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń. Elementem grzejnym jest miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny. Grzejniki Aquilo F1S wyposażone są ponadto w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w liczbie zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 24V.
Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G ½".
Obowiązkowe wyposażenie elektryczne, które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator oraz regulator naścienny sterujący obrotami wentylatora.

Grzejnik kanałowy do montażu podłogowego



Dane techniczne grzejników kanałowych Aquilo F1S



Szerokość:

170, 200, 230, 230, 250 mm

Długość: od 700 do 3000 mm
Wysokość: 75 mm (szerokość 170, 200, 230 mm),110 mm (szerokość 230, 250 mm)
Materiał wymiennika: rurki miedziane z nałożonymi lamelami aluminiowymi

Wyposażenie wymiennika:

odpowietrznik ręczny, zestaw giętkich przyłączy ze stali nierdzewnej
o długości 10 cm z gwintem G ½"
Materiał wanny: standard: blacha stalowa obustronnie ocynkowana, od wewnątrz lakierowana proszkowo na kolor czarny RAL 9005

Wyposażenie wanny:

śruby poziomujące M8x30 mm z sześciokątem wewnętrznym
(dla długości wanny do 2,5 m – 4 szt., powyżej 2,5 m – 6 szt.),
4 elementy mocujące do podłoża ze śrubami mocującymi do
wanny, wyłamywane przepusty dla podłączenia instalacji c.o. +
2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa
z blachy stalowej maskująca przyłącza do wymiennika,
płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem
lub zanieczyszczeniem w czasie montażu a także zabezpieczająca
przed zdeformowaniem wanny podczas betonowania
Materiał kratki: drewno (dąb, buk)
duraluminium w kolorach do wyboru: naturalny, jasny brąz, ciemny brąz lub czarny
stal nierdzewna

Wyposażenie elektryczne standardowe:

1 lub 2 moduły z wentylatorami odśrodkowymi napędzane silnikiem
na napięcie 24V (liczba wentylatorów w danym module
zależy od długości grzejnika). Na jeden moduł przypada jeden
silnik

Wyposażenie elektryczne dodatkowe, obowiązkowe:

transformator RAS (~230/24V) dobierany do wielkości grzejnika
lub grupy grzejników w zależności od ilości podłączanych
silników oraz przełącznik ręczny lub termostat pokojowy z
ręcznym lub automatycznym przełącznikiem obrotów do regulacji
wydajności cieplnej grzejnika poprzez trzystopniową
zmianę obrotów wentylatorów (możliwość wyboru termostatu
ze zdalnym sterowaniem za pomocą pilota)
Przyłącza wodne: 2 x G 1" – gwint wewnętrzny
Ciśnienie robocze: 10 bar
Temperatura maksymalna: 110oC

Ciśnienie próbne:

13 bar

UWAGA! Zabrania się zasilania grzejnika F1S bezpośrednio z sieci o napięciu ~230 V. Obowiązkowo należy zastosować odpowiedni rodzaj transformatora RAS.

AQUILO F1S

1 - Płyta zabezpieczająca grzejnik na czas transportu i montażu
2 - Profile stabilizujące geometrię wanny stosowane podczas
montażu
3 - Puszka podłączeniowa dla instalacji zasilania wentylatorów
4 - Blacha maskująca podłączenie do instalacji c.o.
5 - Wymiennik ciepła (rurki miedziane, lamele aluminiowe,
całość pokryta czarnym lakierem)
6 - Wanna grzejnika
(obustronnie ocynkowana, blacha lakierowana)
7 - Odpowietrznik
8 - Elementy mocujące do podłoża
9 - Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)



Wielkości grzejników

Wielkości grzejników kanałowych typ Aquilo F1S:



Widok z boku



Widok z góry







Moc cieplna i wymiary

Moc cieplna [W] grzejników kanałowych Aquilo F1S:

Moc cieplna grzejników [W] według normy PN-EN 16430 dla parametrów 75/65/20 °C.
Wentylator zasilany jest prądem stałym o napięciu 24V.

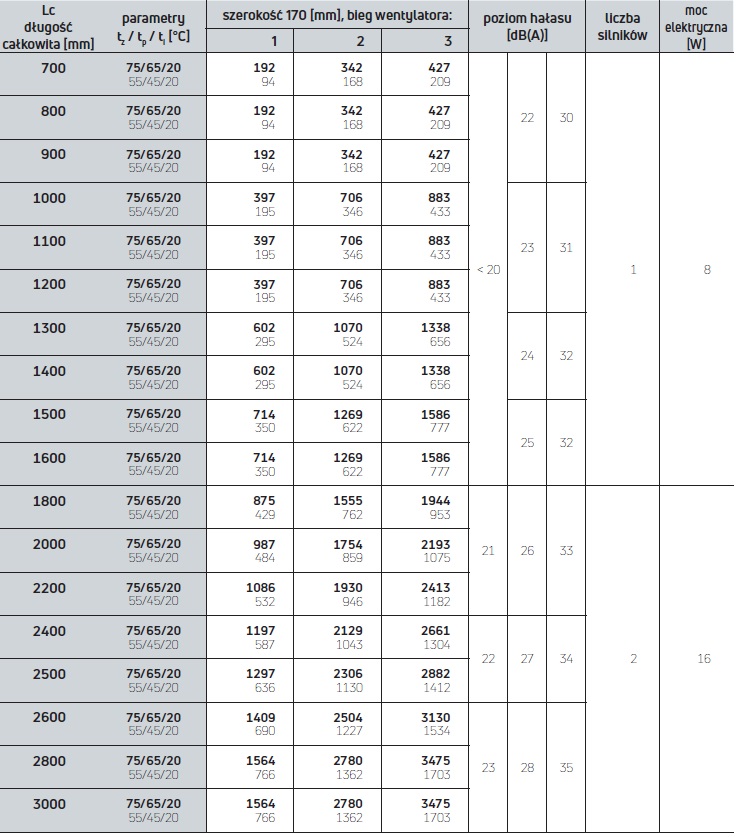

AQUILO F1S - wysokość 75 mm, szerokość 170

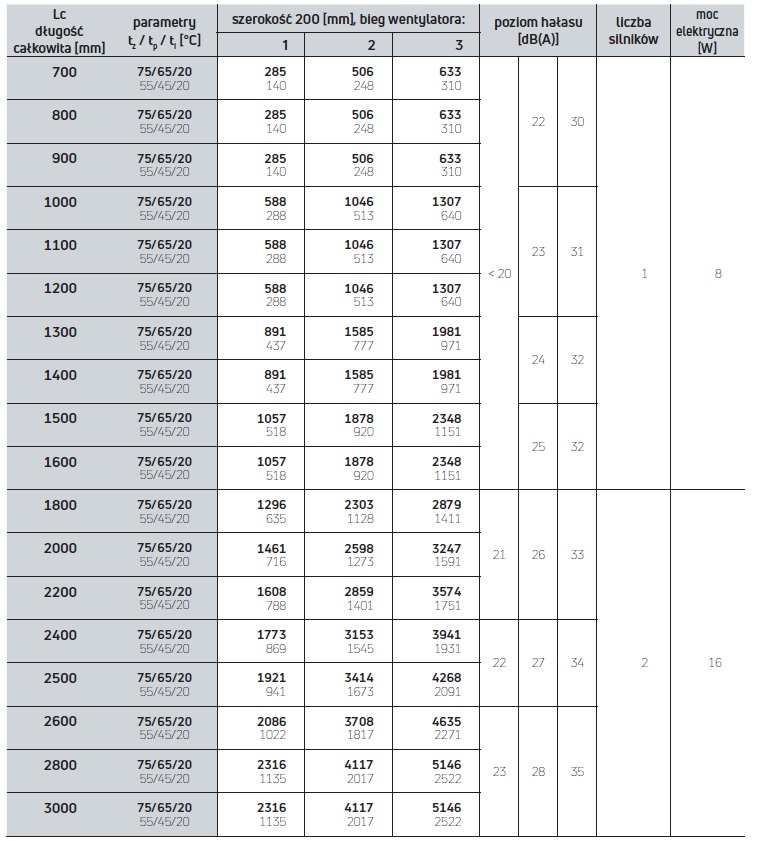

AQUILO F1S - wysokość 75 mm, szerokość 200

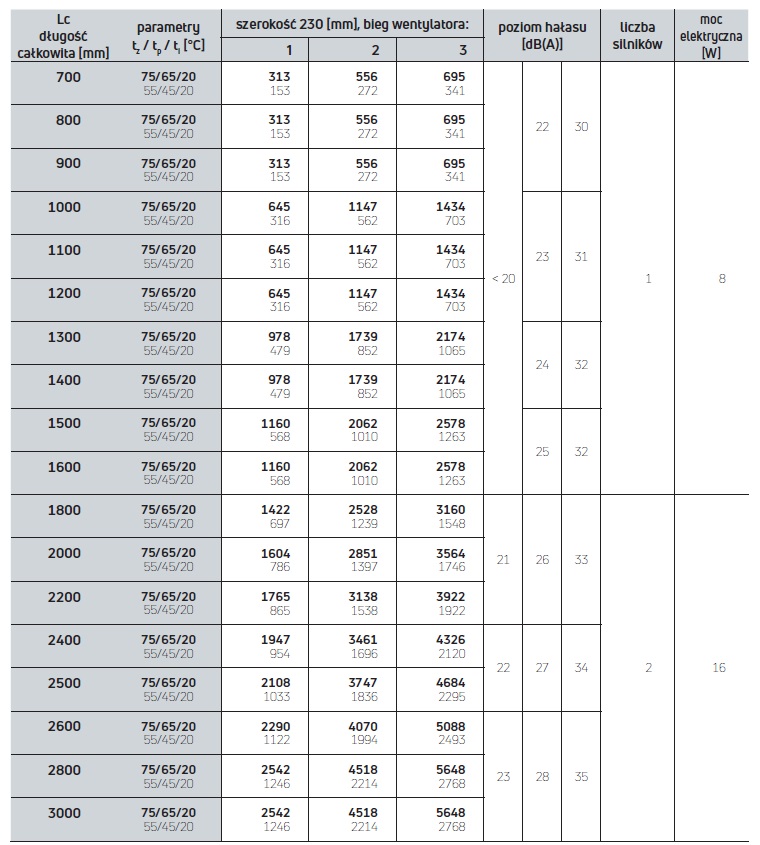

AQUILO F1S - wysokość 75 mm, szerokość 230

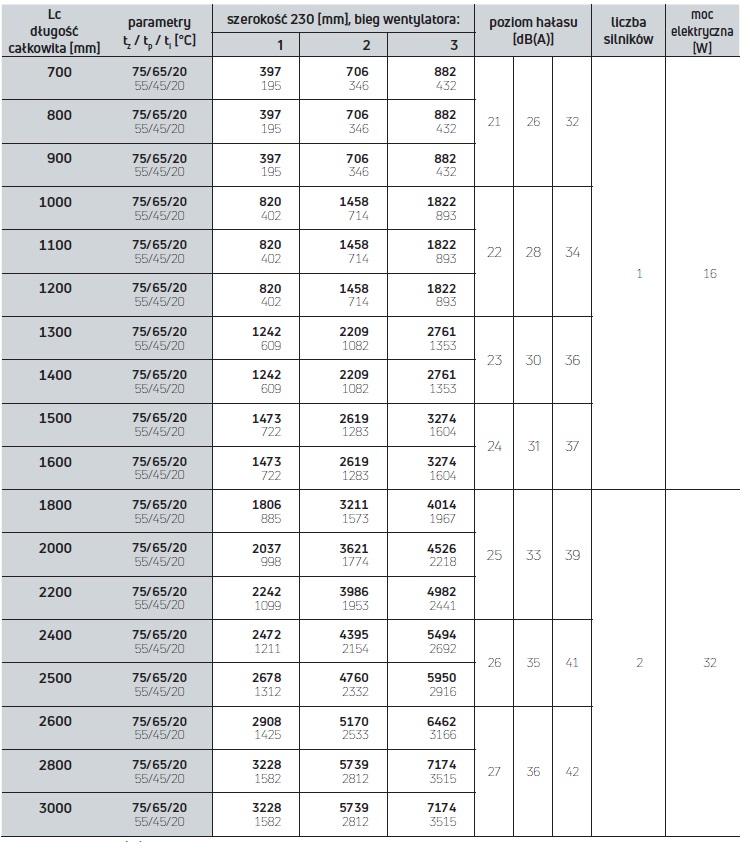

AQUILO F1S - wysokość 110 mm, szerokość 230

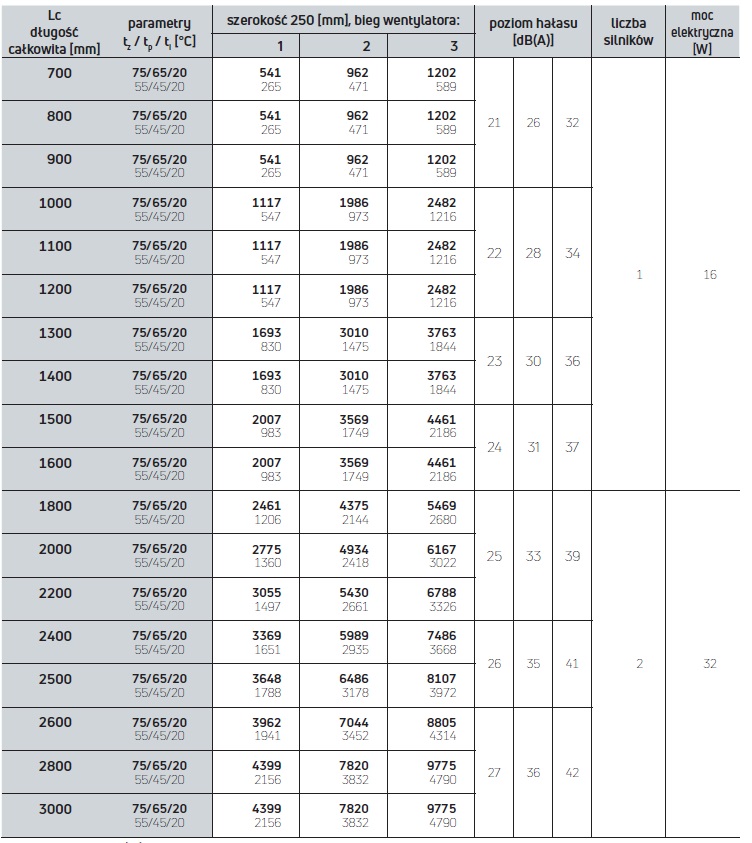

AQUILO F1S - wysokość 110 mm, szerokość 250


Pojemność i ciężar

Ciężar i pojemność wodna grzejników kanałowych Aquillo F1S:





Charakterystyki hydrauliczne



Charakterystyki hydrauliczne dla grzejników kanałowych Aquilo F1S:



Sposoby podłączenia



Sposoby podłączenia grzejnika kanałowego Aquilo F1S:


Sposób zamawiania





Akcesoria

   Kratki maskujące do grzejników kanałowych Aquilo:


  drewniana, poprzeczna
- Buk lub dąb.
- Surowy, olejowany lub lakierowany
- Zwijana kratka poprzeczna z dębowymi lub bukowymi
poprzeczkami
- Kratka drewniana jest standardowo dostarczana w
wersji surowej PMO czyli bez listwy wykończeniowej.
- Wolny przepływ: 58%
  duraluminium, poprzeczna
- Zwijana kratka poprzeczna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%
  duraluminium, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%

  stal nierdzewna, poprzeczna
- Zwijana kratka poprzeczna z poprzeczkami ze stali
nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%
  stal nierdzewna, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z poprzeczkami ze stali nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%




Współczynniki korekcyjne



Współczynniki korekcyjne

Przykład: Grzejnik: FMS-25-100-11, moc cieplna 75/65/20 °C: QN = 266 W,
Temperatura zasilania: 55 °C, Temperatura powrotu: 45 °C, Temperatura powietrza: 20 °C, Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W
