Ventil Compact, CV
Ventil Compact, CV
Grzejniki panelowe

Ventil Compact, CV

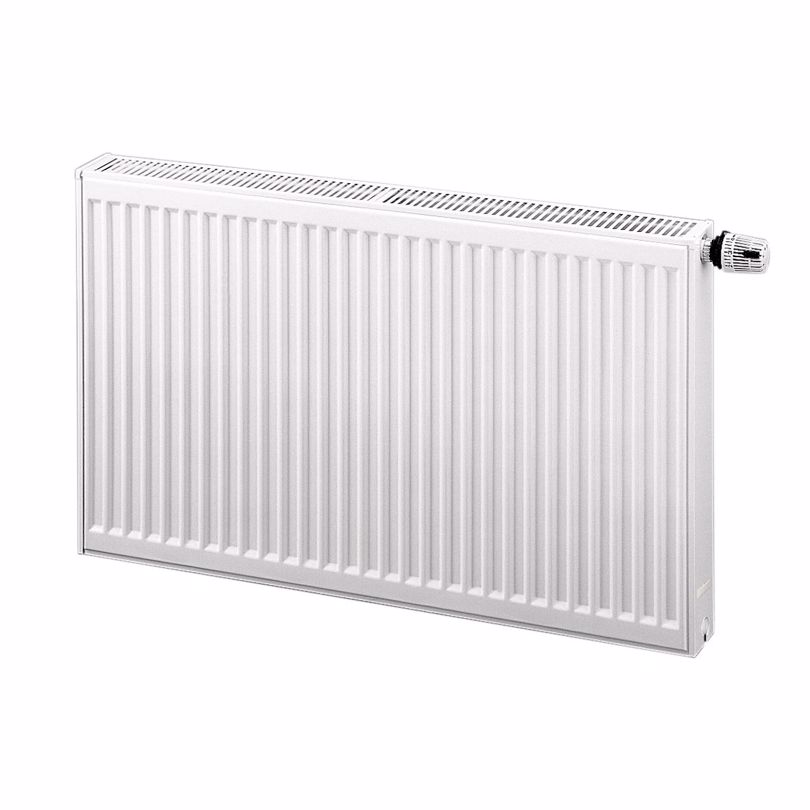

Ventil Compact to grzejnik płytowy z wkładką zaworową, przeznaczony do systemów ogrzewania wodnego. Grzejnik z podłączeniem dolnym z boku. Wyposażony jest w osłony boczne i osłonę górną typu grill. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (CV22 900/2600; CV22 900/3000; CV33 600/2600; CV33 600/3000; CV33 900/1800; CV33 900/2000; CV33 900/2300; CV33 900/2600; CV33 900/3000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11
Ventil Compact, CV
Grzejniki panelowe

Ventil Compact, CV

Grzejnik płytowy Ventil Compact z profilowanymi płytami grzejnymi i elementami konwekcyjnymi, wyposażony jest w osłony boczne i osłonę górną typu grill. Dwa dolne i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają podłączenie od dołu a w razie potrzeby także z boku. Grzejnik wyposażony jest we wbudowaną
wkładkę zaworową z regulacją wstępną. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Grzejnik Ventil Compact został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1, a wszystkie modele posiadają znak CE. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (CV22 900/2600; CV22 900/3000; CV33 600/2600; CV33 600/3000; CV33 900/1800; CV33 900/2000; CV33 900/2300; CV33 900/2600; CV33 900/3000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11

schemat podłączenia - dolne prawe

ETIM 88 LR Horizontal connection

Schemat podłączenia - dolne lewe

ETIM 11 LR Horizontal connection

Schemat podłączenia - boczne lewe

ETIM 32 Horizontal connection

Schemat podłączenia - boczne prawe

ETIM 67 Horizontal connection

Schemat podłączenia - boczne krzyżowe

ETIM 37 Horizontal connection

Schemat podłączenia - boczne krzyżowe

Hor-connection-ETIM-62-1219.svg

ETIM 37 Serial Horizontal connection

ETIM 37 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.

10 year warranty

Znak certyfikatu CE

CE-mark
Montaż
Drawing Ventil Compact FV

Ventil Compact, prawy, widok z przodu

Drawing Ventil Compact T11 BV

Ventil Compact, typ 11, widok z tyłu

Drawing Ventil Compact T20 T21s T22 T30 T33 BV

Ventil Compact, typy 20, 21s, 22, 30, 33, widok z tyłu

Drawing Ventil Compact T11 SV SSMS

Ventil Compact, typ 11 z zawieszeniami SSMS, widok z boku

Drawing Ventil Compact T20 T22 SV Monclac

Ventil Compact, typy 20, 22 z zawieszeniami ściennymi Monclac, widok z boku

Drawing Ventil Compact T21s SV Monclac

Ventil Compact, typ 21s z zawieszeniami ściennymi Monclac, widok z boku

Drawing Ventil Compact T30 T33 SV2 Monclac

Ventil Compact, typy 30, 33 z zawieszeniami ściennymi Monclac, widok z boku

Drawing Ventil Compact T30 T33 SV1 Monclac

Ventil Compact, typy 30, 33 z zawieszeniami ściennymi Monclac, widok z góry

Drawing Ventil Compact T11 TV

Ventil Compact, typ 11, widok z góry

Drawing Ventil Compact T20 TV

Ventil Compact, typ 20, widok z góry

Drawing Ventil Compact T21s TV

Ventil Compact, typ 21s, widok z góry

Drawing Ventil Compact T22 TV

Ventil Compact, typ 22, widok z góry

Drawing Ventil Compact T30 TV1

Ventil Compact, typ 30, widok z góry

Drawing Ventil Compact T30 TV2

Ventil Compact, typ 30, widok z góry

Drawing Ventil Compact T33 TV1

Ventil Compact, typ 33, widok z góry

Drawing Ventil Compact T33 TV2

Ventil Compact, typ 33, widok z góry

Drawing Ventil Hygiene T10 TV

Ventil Hygiene, typ 10, widok z góry

Drawing Ventil Hygiene T10 SV

Ventil Hygiene, typ 10, widok z boku
