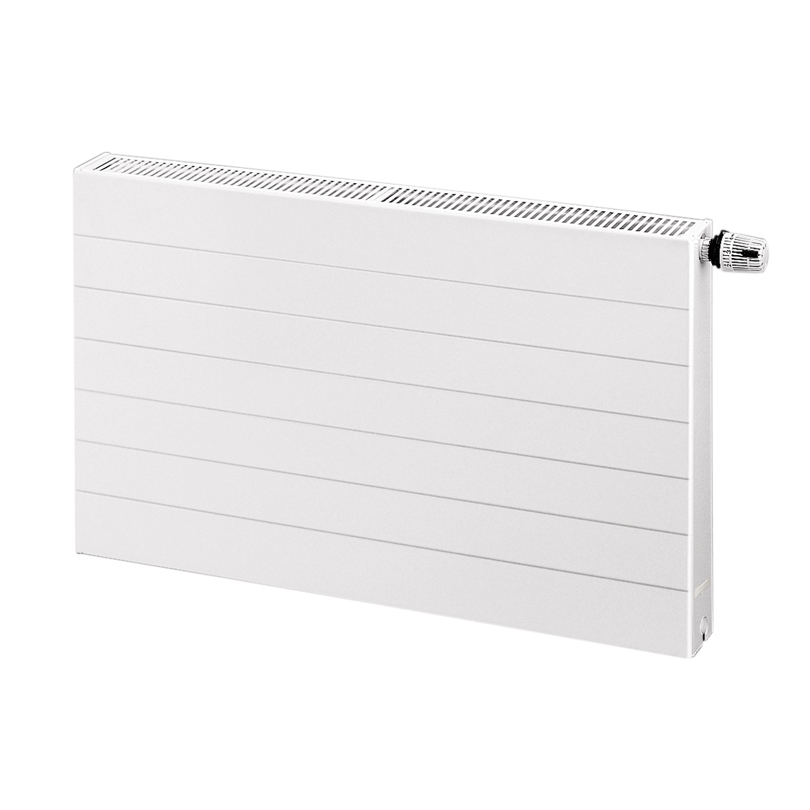

Ramo Ventil Compact, RCV
Ramo Ventil Compact to tradycyjny grzejnik płytowy z płaskim frontem z lekkimi przetłoczeniami poziomymi na całej długości grzejnika. Grzejnik przeznaczony do systemów ogrzewania wodnego. Zawieszenia, korki, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
| Specyfikacja techniczna | |
| Temperatura maksymalna | 110 |
| Normy | EN442; EN10130 |
| Wymiary przyłączy | 2 x G 1/2 |
| Maksymalne ciśnienie robocze | PN10 |
| Materiał | Stal niskowęglowa walcowana na zimno |
| Standardowy kolor | Biały RAL 9016 |
| Ważna informacja | Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (RCV33 600/2600; RCV33 600/3000; RCV33 900/1800; RCV33 900/2000) |
| Klasyfikacja podłączeń (ETIM) | 32,37,62,67,88,11 |
Ramo Ventil Compact, RCV
Ramo Ventil Compact to tradycyjny grzejnik płytowy z płaskim frontem z lekkimi przetłoczeniami poziomymi na całej długości grzejnika. Grzejnik przeznaczony do systemów ogrzewania wodnego. Grzejnik Ramo Ventil Compact został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1, a wszystkie modele posiadają znak CE. Grzejnik Ramo Ventil Compact wyposażony jest w cztery boczne i dwa dolne otwory przyłączeniowe z gwintem wewnętrznym ½″. Króćce umieszczone od dołu pozwalają na dyskretne ukrycie instalacji. Zawieszenia, korki, odpowietrznik w komplecie z grzejnikiem. Wykończenie standardowe w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.
| Specyfikacja techniczna | |
| Temperatura maksymalna | 110 |
| Normy | EN442; EN10130 |
| Wymiary przyłączy | 2 x G 1/2 |
| Maksymalne ciśnienie robocze | PN10 |
| Materiał | Stal niskowęglowa walcowana na zimno |
| Standardowy kolor | Biały RAL 9016 |
| Ważna informacja | Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (RCV33 600/2600; RCV33 600/3000; RCV33 900/1800; RCV33 900/2000) |
| Klasyfikacja podłączeń (ETIM) | 32,37,62,67,88,11 |
Schemat podłączenia - boczne lewe
Schemat podłączenia - boczne prawe
Schemat podłączenia - boczne krzyżowe
Schemat podłączenia - boczne krzyżowe
schemat podłączenia - dolne prawe
Schemat podłączenia - dolne lewe
ETIM 37 Serial Horizontal connection
ETIM 62 Serial Horizontal connection
10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.
Znak certyfikatu CE
| Dokument | Kategoria |
|---|---|
| Deklaracja Właściwości Użytkowych nr RICC 131115 | DoP |
| Atest higieniczny dla grzejników panelowych | Atest higieniczny |
| Karta-katalogowa-Purmo-Ramo_Ventil-Compact-RCV-03-2020-PL_WEB.pdf | Karta katalogowa |
| Katalog techniczny z grzejnikami płytowymi | Katalogi |
| Cennik grzejników płytowych | Cennik |
Ramo Ventil Compact, lewy, widok z przodu
Ramo Ventil Compact, prawy, widok z przodu
Plan Ventil Compact, typ 11, widok z boku
Plan Ventil Compact, typy 20-22, widok z boku
Plan Ventil Compact i Ramo Ventil Compact, typ 21s , widok z boku
Plan Ventil Compact, Ramo Ventil Compact, typy 30-33, widok z boku
Plan Ventil Compact, typ 11 lewy, widok z góry
Plan Ventil Compact, typ 11, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 22 lewy - widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 20 prawy, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 21s lewy, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 21s prawy, widok z góry
Plan Ventil Compact i Ramo Ventil Compact, typ 22 lewy, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 22 prawy - widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 30 lewy, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 30 prawy, widok z góry
Plan Ventil Compact, Ramo Ventil Compact, typ 33 left, widok z góry
Plan Ventil Compact i Ramo Ventil Compact, typ 33, widok z góry
