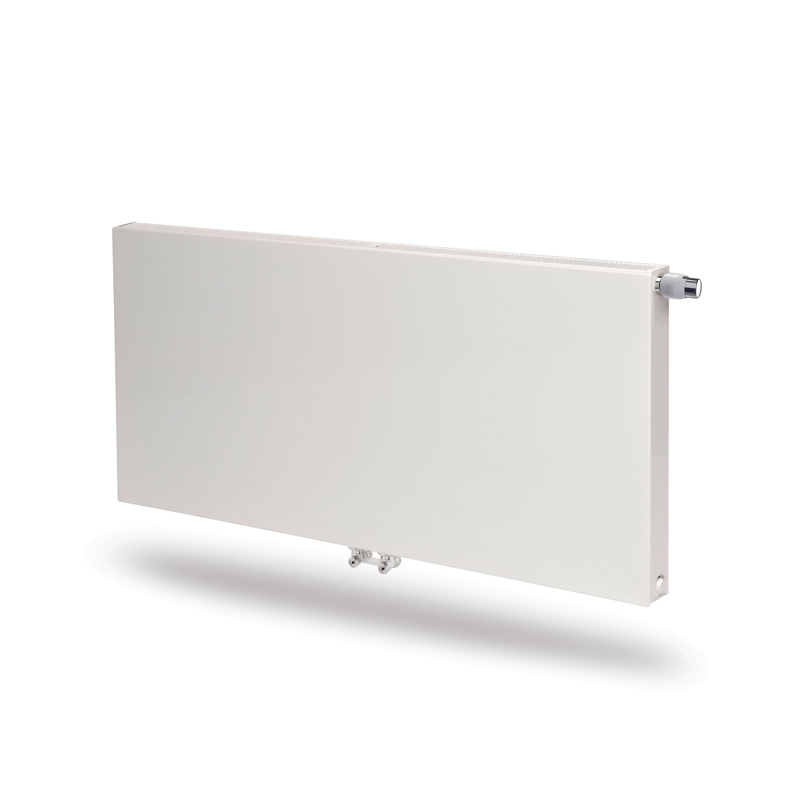

Plan Ventil Compact M, FCVM
Plan Ventil Compact M, FCVM
Grzejniki panelowe

Plan Ventil Compact M, FCVM

Grzejniki płytowe PURMO Plan Ventil Compact M z podłączeniem środkowym od dołu wyróżniają się całkowicie gładką, płytą przednią. Grzejniki posiadają elementy konwekcyjne i są wyposażone w osłony boczne i osłonę górną typu grill. Grzejnik wyposażony jest w wbudowaną wkładkę zaworową z regulacją wstępną. Plan Ventil Compact M został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1 i posiada znak CE. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FCVM33 600/2600; FCVM33 600/3000; FCVM33 900/1800; FCVM33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,MO
Plan Ventil Compact M, FCVM
Grzejniki panelowe

Plan Ventil Compact M, FCVM

Grzejniki płytowe PURMO Plan Ventil Compact M z podłączeniem środkowym od dołu wyróżniają się całkowicie gładką, płytą przednią. Grzejniki posiadają elementy konwekcyjne i są wyposażone w osłony boczne i osłonę górną typu grill. Dwa dolne środkowe i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają centralne podłączenie od dołu, a w razie potrzeby także z boku. Główna zaleta oddolnego podłączenia środkowego polega na tym, że niezależnie od długości, wysokości i głębokości grzejnika, położenie przyłączy do instalacji można ustalić już na etapie budynku będącego w stanie surowym i nie ulegnie ono zmianie przy doborze konkretnej wielkości tego typu grzejnika. Grzejnik wyposażony jest w wbudowaną wkładkę zaworową z regulacją wstępną. Plan Ventil Compact M został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1 i posiada znak CE. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FCVM33 600/2600; FCVM33 600/3000; FCVM33 900/1800; FCVM33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,MO

Schemat podłączenia

ETIM MO Horizontal connection

Schemat podłączenia

ETIM OM Horizontal connection

10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.

10 year warranty
Montaż
Drawing Plan Ventil Compact M FV

Plan Ventil Compact M, widok z przodu

Drawing Plan Ventil Compact M T11 BV

Plan Ventil Compact M, typ 11, widok z tyłu

Drawing Plan Ventil Compact M T21-22-33 BV

Plan Ventil Compact M, typy 21, 22, 33, widok z tyłu

Drawing Plan Ventil Compact M T11 SV

Plan Ventil Compact M, typ 11, widok z boku

Drawing Plan Ventil Compact M T21 SV

Plan Ventil Compact M, typ 21, widok z boku

Drawing Plan Ventil Compact M T22 SV

Plan Ventil Compact M, typ 22, widok z boku

Drawing Plan Ventil Compact M T33 SV

Plan Ventil Compact M, typ 33, widok z boku

Drawing Plan Ventil Compact M T11 TV

Plan Ventil Compact M, typ 11, widok z góry

Drawing Plan Ventil Compact M T21 TV

Plan Ventil Compact M, typ 21, widok z góry

Drawing Plan Ventil Compact M T22 TV

Plan Ventil Compact M, typ 22, widok z góry

Drawing Plan Ventil Compact M T33 TV

Plan Ventil Compact M, typ 33, widok z góry
