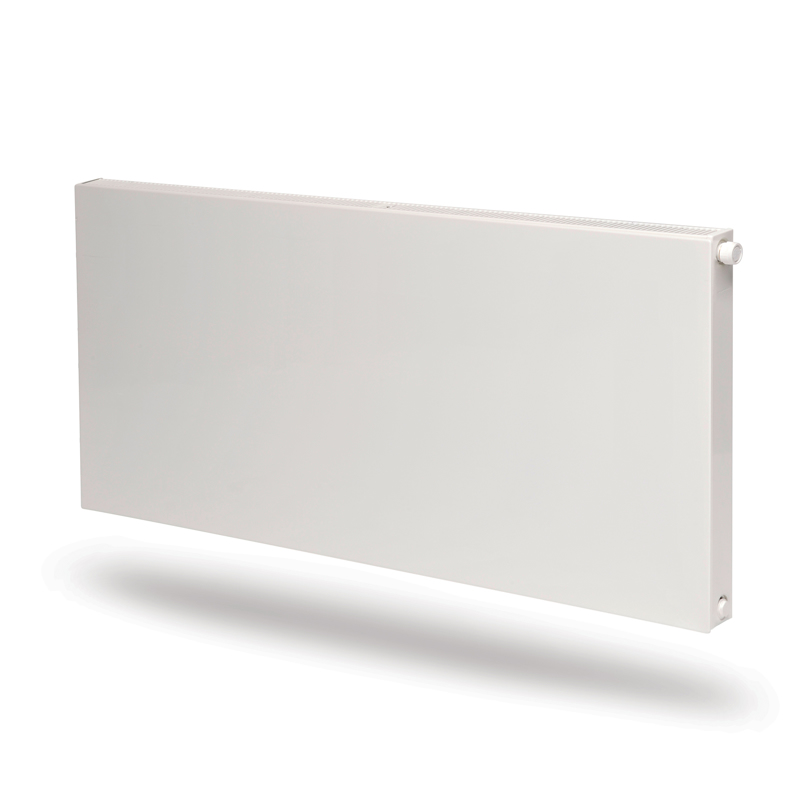

Plan Ventil Compact, FCV
Plan Ventil Compact, FCV
Grzejniki panelowe

Plan Ventil Compact, FCV

Grzejniki płytowe PURMO Plan Compact wyróżniają się całkowicie gładką płytą przednią. Jest ona przyklejona do profilowanej bazowej płyty grzejnej w taki sposób, że patrząc od przodu nie widać żadnych wystających krawędzi. Grzejniki posiadają osłony boczne i osłonę górną typu grill. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FCV33 600/2600; FCV33 600/3000; FCV33 900/1800; FCV33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11
Plan Ventil Compact, FCV
Grzejniki panelowe

Plan Ventil Compact, FCV

Grzejniki płytowe PURMO Plan Ventil Compact wyróżniają się całkowicie gładką, płytą przednią. Grzejniki posiadają elementy konwekcyjne i są wyposażone w osłony boczne i osłonę górną typu grill. Dwa dolne i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają podłączenie od dołu, a w razie potrzeby także z boku. Grzejnik wyposażony jest w wbudowaną wkładkę zaworową z regulacją wstępną. Plan Ventil Compact został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1 i posiada znak CE. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FCV33 600/2600; FCV33 600/3000; FCV33 900/1800; FCV33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67,88,11

schemat podłączenia - dolne prawe

ETIM 88 LR Horizontal connection

Schemat podłączenia - dolne lewe

ETIM 11 LR Horizontal connection

Schemat podłączenia - boczne lewe

ETIM 32 Horizontal connection

Schemat podłączenia - boczne prawe

ETIM 67 Horizontal connection

Schemat podłączenia - boczne krzyżowe

ETIM 37 Horizontal connection

Schemat podłączenia - boczne krzyżowe

Hor-connection-ETIM-62-1219.svg

ETIM 37 Serial Horizontal connection

ETIM 37 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

ETIM 62 Serial Horizontal connection

10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.

10 year warranty

Znak certyfikatu CE

CE-mark
Montaż
Drawing Plan Ventil Compact FV left

Plan Ventil Compact, widok z przodu - podłączenie dolne lewe

Drawing Plan Ventil Compact FV right

Plan Ventil Compact, widok z przodu - podłączenie dolne prawe

Drawing Plan Ventil Compact Ramo Ventil Compact T20-T22 SV

Plan Ventil Compact, typy 20-22, widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T11 SV

Plan Ventil Compact, typ 11, widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T30-T33 SV

Plan Ventil Compact, Ramo Ventil Compact, typy 30-33, widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T21s SV

Plan Ventil Compact i Ramo Ventil Compact, typ 21s , widok z boku

Drawing Plan Ventil Compact Ramo Ventil Compact T11 left TV

Plan Ventil Compact, typ 11 lewy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T11 right TV

Plan Ventil Compact, typ 11, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T20 left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 22 lewy - widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T20 right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 20 prawy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T21s left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 21s lewy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T21s right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 21s prawy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T22 left TV

Plan Ventil Compact i Ramo Ventil Compact, typ 22 lewy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T22 right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 22 prawy - widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T30 left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 30 lewy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T30 right TV

Plan Ventil Compact, Ramo Ventil Compact, typ 30 prawy, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T33 left TV

Plan Ventil Compact, Ramo Ventil Compact, typ 33 left, widok z góry

Drawing Plan Ventil Compact Ramo Ventil Compact T33 right TV

Plan Ventil Compact i Ramo Ventil Compact, typ 33, widok z góry

Drawing Plan Ventil Hygiene T10 TV

Plan Ventil Hygiene, typ 10, widok z góry

Drawing Ventil Compact T11 BV

Ventil Compact, typ 11, widok z tyłu
