Plan Compact, FC
Plan Compact, FC
Grzejniki panelowe

Plan Compact, FC

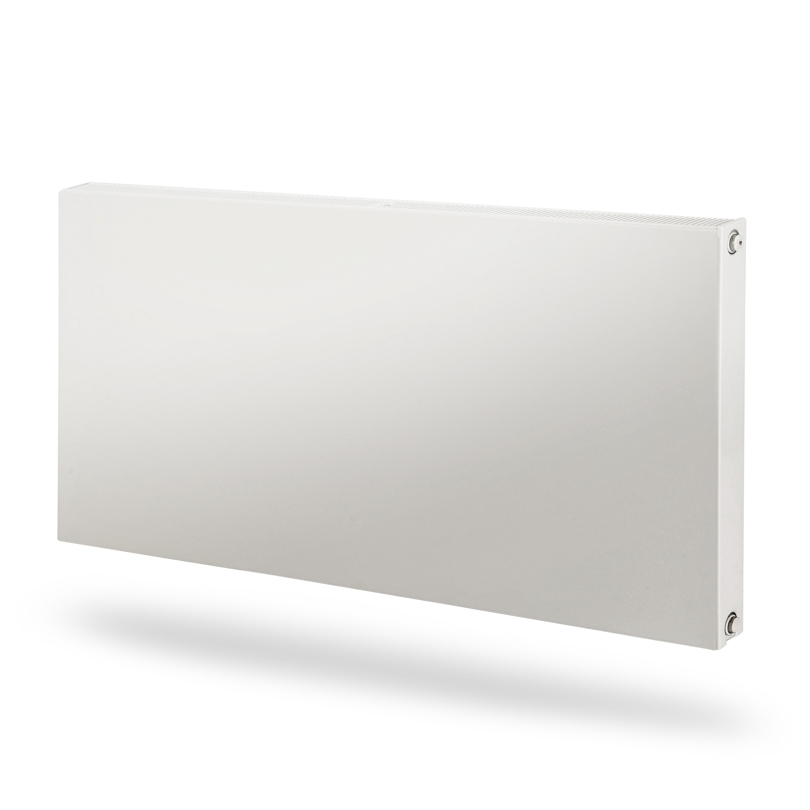

Plan Compact jest tradycyjnym grzejnikiem płytowym z płaską płytą frontową. Dzięki oszczędnej stylistyce i szerokiej palecie dostępnych kolorów ten naścienny lub stojący grzejnik jest niezwykle uniwersalny – pasuje zarówno do nowoczesnych, jak i klasycznych wnętrz. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 4 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FC33 550/3000; FC33 600/2600; FC33 600/3000; FC33 900/1800; FC33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67
Plan Compact, FC
Grzejniki panelowe

Plan Compact, FC

Plan Compact jest tradycyjnym grzejnikiem płytowym z płaską płytą frontową. Przeznaczony do systemów ogrzewania wodnego. Został zaprojektowany pod kątem optymalnej wydajności ciepła zgodnie z normą EN442-1 i posiada posiada znak CE. Grzejniki posiadają osłony boczne i osłonę górną typu grill. Cztery otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają podłączenie boczne zarówno z prawej jak i z lewej strony. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 4 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Ważna informacja Od 01.01.2021 podane niżej typy grzejników nie są dostępne w innych wersjach kolorystycznych niż RAL9016 (FC33 550/3000; FC33 600/2600; FC33 600/3000; FC33 900/1800; FC33 900/2000)
Klasyfikacja podłączeń (ETIM) 32,37,62,67

Schemat podłączenia - boczne lewe

ETIM 32 Horizontal connection

Schemat podłączenia - boczne prawe

ETIM 67 Horizontal connection

Schemat podłączenia - boczne krzyżowe

ETIM 37 Horizontal connection

Schemat podłączenia - boczne krzyżowe

Hor-connection-ETIM-62-1219.svg

10-letnia gwarancja jakości jest udzielana pod warunkiem nabycia produktu od autoryzowanego dystrybutora Purmo Group Poland sp. z o.o. Na wszystkie komponenty elektryczne gwarancja udzielana jest na okres 2 lat.

10 year warranty
Montaż
Drawing Plan Compact FV

Plan Compact, widok z przodu

Drawing Plan Compact, Ramo Compact T11 SV SSMS

Plan Compact, Ramo Compact typ 11 z zawieszeniami ściennymi SSMS, widok z boku

Drawing Plan Compact T11 SV Monclac

Plan Compact, typ 11 z zawieszeniami ściennymi Monclac, widok z boku

Drawing Plan Compact T21 SV Monclac

Plan Compact, typ 21s z zawieszeniami ściennymi Monclac, widok z boku

Drawing Plan Compact, Ramo Compact T21s SV SSMS

Plan Compact, Ramo Compact, typ 21s z zawieszeniami ściennymi SSMS, widok z boku

Drawing Plan Compact T22 SV Monclac

Plan Compact, typ 22 z zawieszeniami ściennymi Monclac, widok z boku

Drawing Plan Compact, Ramo Compact T22 SV SSMS

Plan Compact, Ramo Compact, typ 22 z zawieszeniami ściennymi SSMS, widok z boku

Drawing Plan Compact, Ramo Compact T33 SV SSMS

Plan Compact, Ramo Compact, typ 33 z zawieszeniami ściennymi SSMS, widok z boku

Drawing Plan Compact T33 SV Monclac

Plan Compact, typ 33 z zawieszeniami ściennymi Monclac, widok z boku

Drawing Plan Compact, Ramo Compact T11 TV

Plan Compact, Ramo Compact, typ 11, widok z góry

Drawing Plan Compact, Ramo Compact T21s TV

Plan Compact, Ramo Compact, typ 21s, widok z góry

Drawing Plan Compact, Ramo Compact T22 TV

Plan Compact, Ramo Compact, typ 22, widok z góry

Drawing Plan Compact, Ramo Compact T33 TV

Plan Compact, Ramo Compact, typ 33, widok z góry

Drawing Compact BV

Compact, widok z tyłu
