Aquilo FMK

Aquilo FMK – uten vifte

Gulvinnbygde konvektorer Aquilo FMK er spesialdesignet for montering i kanal i gulv. Konvektoren består av en kopperspiral med aluminiumlameller, svartlakkert og montert inne i en dobbeltsidig galvanisert platekanal, også den svartlakkert innvendig.

Fra oversiden beskyttes konvektoren med et tverrgående eller langsgående gitter laget i valgfritt materiale fra produsentens utvalg og som bestilles separat. Konvektoren koples til varmesystemet med to G ½" innvendige gjenger.

Bredde 180, 260, 290, 340, 420 mm
Lengde fra 1000 ppp til 3500 mm
Høyde 90, 110, 140 mm
Konvektorens oppbyggning Kopperrør med aluminiumlameller
Kanalens oppbygning Som standard dobbeltsidig galvanisert stålplate, pulverlakkert med svart RAL 9005 fra innsiden, alternativt: rustfritt stål
Materiale for gitter Tre (eik, bøk), duralumin i valgfrie farger: ubehandlet, gull, lys brun, mørk brun eller svart rustfritt stål
Tilkoplinger 2 x G ½" – innvendige gjenger
Trykklasse PN 10
Maks. temperatur 110 °C
Testtrykk 13 bar
Tilbehør til konvektoren Manuell utlufting, to sidebeskyttelser for konvektor, et 10 cm langt fleksibelt rustfritt tilkoplingssett med G ½" innvendige gjenger
Tilbehør til kanal Nivåskruer M8x30 mm med innvendig sekskant (for kanallengder opp til 2,5 m – 4 stk., over 2,5 m – 6 stk.), fire L-formede festeelementer med kanalmonteringsskruer, gjennomføringer som kan brytes av for rørtilkopling til varmesystemet + to gummigjennomføringer for elektrisk tilkopling, kapper av stålplate som dekker konvektorens tilkoplinger og beskytter konvektoren og kanalen mot skade eller smuss under montering og beskytter kanalen mot
  1. Tverrgående gitter som kan rulles opp (bøk eller eik, ubehandlet, oljet eller lakkert, duralumin, rustfritt stål), eller langsgående gitter (duralumin, rustfritt stål).
  2. Alternativ: ramme av L- eller Z-type (bare for PML- og PMZ-gitter). Ikke egnet for PMO-gitter.
  3. Hjørnebeskyttelse (for økt varmeeffektivitet og sikker bruk).
  4. Konvektor (kopperrør, aluminiumlameller, gjennomgående svartlakkert)
  5. Beskyttelsesplate som dekker rørtilkopling.
  6. Konvektorens kanal (dobbeltsidig galvanisert, lakkert metallplate).
  7. Luftventil.
  8. L-formede festeelementer.
  9. Gjennomføringer for rørtilkopling (kan brytes av).

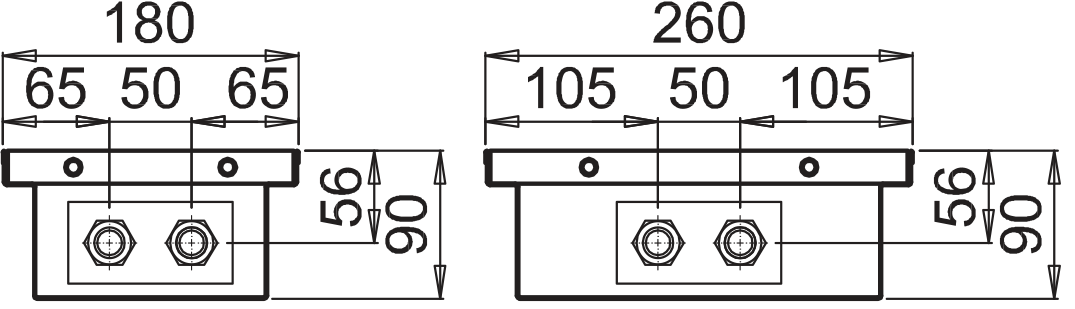

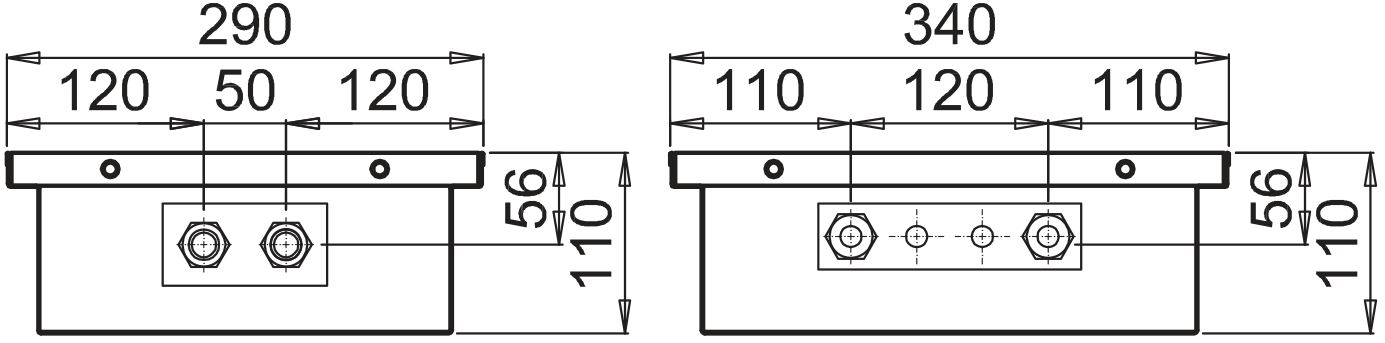

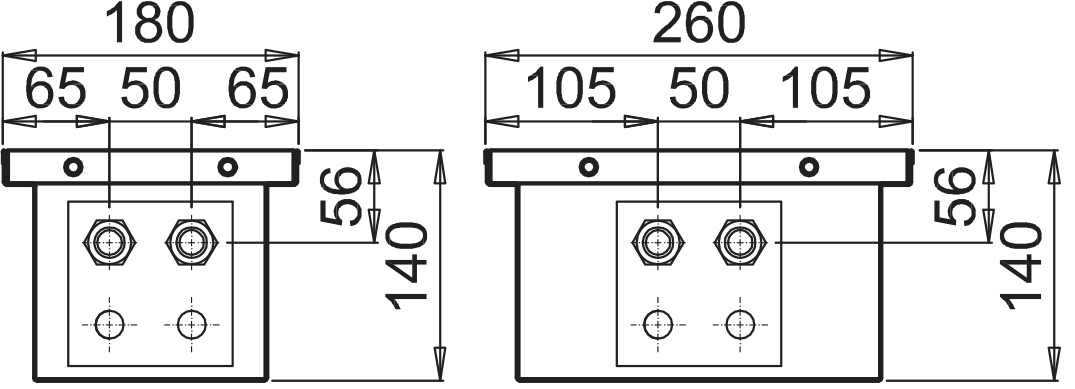

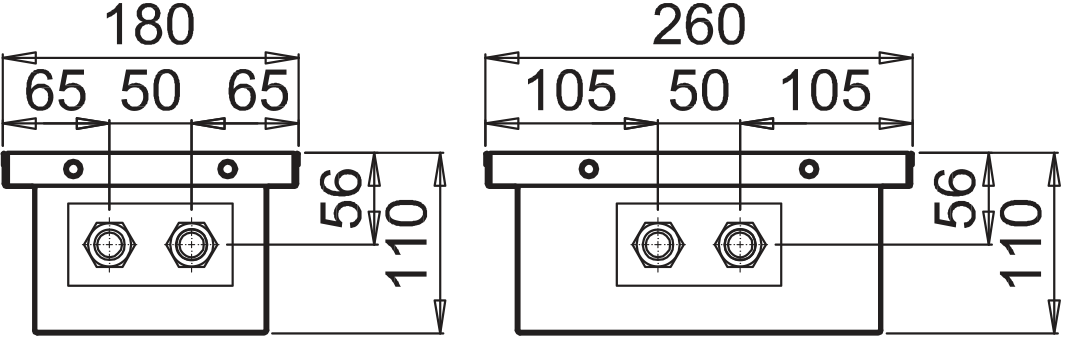

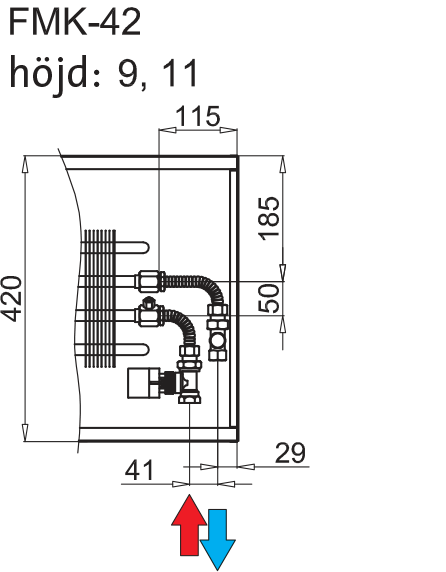

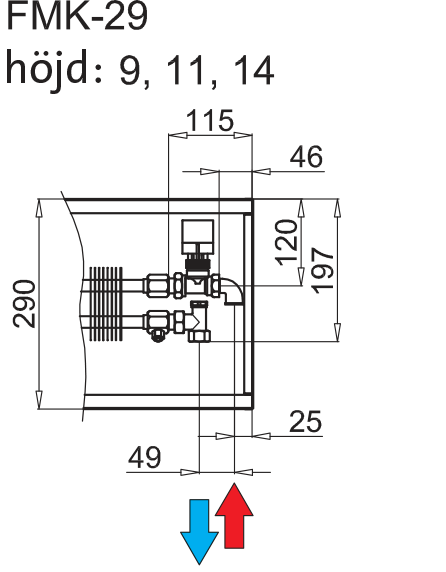

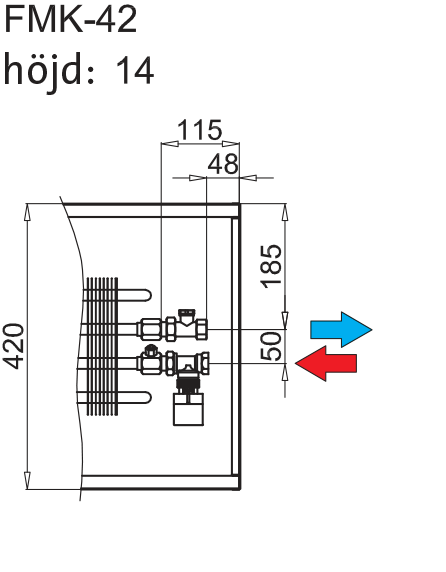

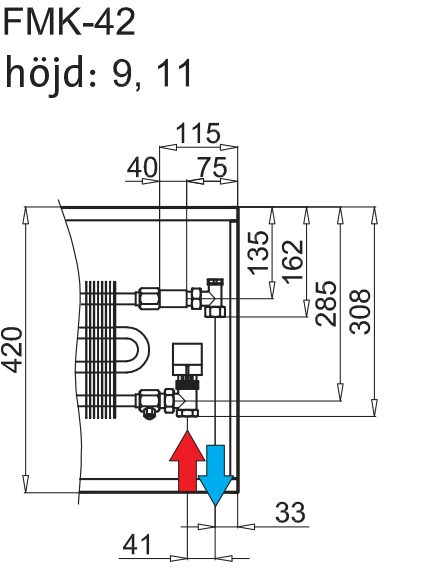

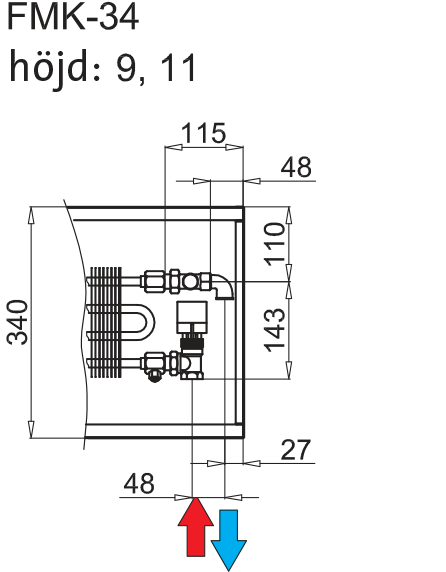

Måloversikt

Type 90

Type 110

Type 140

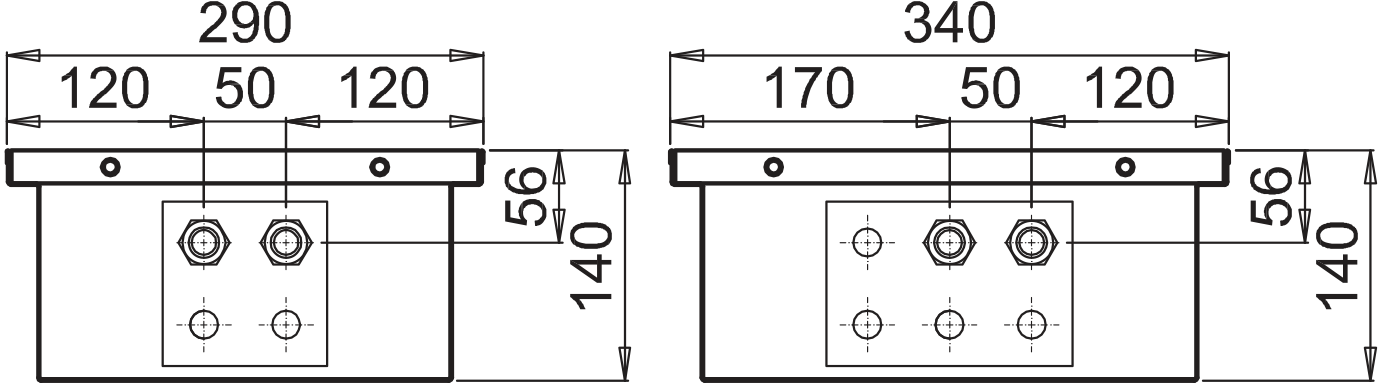

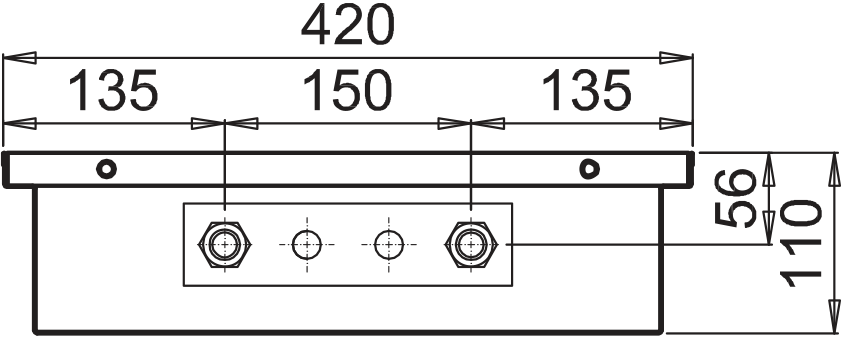

Sett fra siden


Sett ovenfra

 For høyde 90 og 110 mm  For høyde 140 mm


Lc – kanalens lengde
L – konvektorens lengde
B – bredde

Vekt og vannvolum

bredde - B [mm] 180 260 290 340 420
høyde [mm] 90 110 140 90  110 140  90 110 140 90 110  140 90 110 140
vekt [kg/m]  5,9 6,1 7,8  6,4  6,7  8,4  6,9  7,1  8,8  8,0  8,3  10,8  9,9  10,2  14,1
vannvolum [l/m] 0,3 0,3 0,7 0,3  0,3  0,7 0,3 0,3  0,7 0,4 0,4  1,0 0,7  0,7  1,4

Varmeavgivning

Regulering av gulvkonvektorens varmeeffekt

Varmeeffekten kan reguleres enten med vanngjennomstrømningen eller med viftehastigheten (bare i versjoner med vifte). Vannreguleringen gjøres via en ventil + selvregulerende termostat eller aktuator. Varmeeffektregulering for luft (for konvektorene Aquilo F1T, F1P, F2C og F4C) gjøres med viftens turtallsinnstilling. Viftedrift kan styres manuelt av brukeren eller automatisk via en termostatregulator.

Installasjon

Konvektorens kanal

Kanalen skal forberedes for montering på forhånd (forankringer monteres i betongundergulvet, gjennomføringer for rør og kabler må være brutt av). Kanalen skal plasseres på det foreløpig lagte og planerte gulvet og plasseres med nivåskruene slik at kanalens overkant møter nivået på det ferdige gulvet. Under montering skal sponplatebeskyttelsen hele tiden være plassert i kanalen. Kople konvektoren til rørsystemet, gjør klar el-installasjonen og – i bassengversjon – kople avløpsrøret til utløpet i bunnen av kanalen. Fortsett med tester for trykk og viftens ytelse. Støp inn kanalen.

Anbefalt installasjonsdprosedyre for gulvkonvektorer

Aquilo FMK



Montering

Gitter

Gitter Beskrivelse

Tre, tverrgående

  • Bøk eller eik
  • Ubehandlet, oljet eller lakkert
  • Tverrgående gitter som kan rulles opp med tverrstykker av eik eller bøk
  • Tregitteret leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 58 %

Duralumin, tverrgående

  • Tverrgående gitter som kan rulles opp med tverrstykker av eloksert duralumin
  • Tilgjengelige farger: ubehandlet, gull, lys brun, mørk brun eller svart
  • Grillen leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 71 %

Duralumin, langsgående

  • Langsgående gitter med tverrstykker av eloksert duralumin
  • Tilgjengelige farger: ubehandlet, gull, lys brun, mørk brun eller svart
  • Gitteret leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 71 %

Rustfritt stål, tverrgående

  • Tverrgående gitter som kan rulles opp med tverrstykker av rustfritt stål
  • Stålkvalitet: 1.4301
  • Gitteret leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 58 %

Rustfritt stål, langsgående

  • Langsgående gitter med tverrstykker av rustfritt stål
  • Stålkvalitet: 1.4301
  • Gitteret leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 58 %

Rammer

Gitter for Aquilo gulvinnbygde konvektorer er tilgjengelig i versjoner uten dekorasjonsrammer eller dekorasjonsrammer av L- eller Z-type. På grunn av ulike lengder av gitterlamellene i dekorasjonsrammen eller versjonen uten ramme (for konvektorer med samme lengde) må alle rammer bestilles separat. Rammer av L- og Z-type er kun tilgjengelig i duralumin, men rammer av L-type kan leveres i alle fargevarianter, det samme gjelder duralumingitter, mens rammer av Z-type bare finnes i ubehandlet aluminiumfarge.

Utførelse uten dekorasjonsramme

Bruk av gitter uten dekorasjonsramme er bare mulig når gulvkonvektoren er blitt nøye montert og blitt plassert særskilt nøyaktig vertikalt med hensyn til nivået på det ferdige gulvet.

Denne utførelsen forutsetter en perfekt overflate rundt gulvkonvektoren og en åpning med samme bredde.

Utførelse med dekorasjonsramme av L-type

Gitter med dekorasjonsramme av L-type rammer inn gulvkonvektoren optisk i det omkringliggende gulvet. Ramme av L-type dekker kontaktflaten mellom kanalen og gulvet og brukes derfor hovedsakelig på steder der åpningen mellom gulvkonvektorens kanal og det omkringliggende gulvet er ujevnt. Ramme av L-type leveres sammen med dekselgitteret i riktig tilpassede lengder som skal monteres på konvektorens kanal samtidig med at gitteret plasseres. Ramme av L-type kan enkelt monteres på gulvet med dobbeltsidig teip som er plassert på bunnen av rammen.

Utførelse med dekorasjonsramme av Z-type

Gitter med dekorasjonsramme av Z-type rammer inn gulvkonvektoren optisk i det omkringliggende gulvet. Ramme av Z-type dekker kontaktflaten mellom kanalen og gulvet og danner grunnlaget for plassering av dekselgitteret. Det brukes hovedsakelig på steder hvor konvektorens kanal sitter dypere (senket) med hensyn til gulvoverflatenivået samt der konvektoren ikke er plassert horisontalt jevnt i forhold til det omgivende gulvet og dessuten på steder hvor åpningen mellom gulvkonvektoren og det omgivende gulvet er ujevn. Ramme av Z-type leveres som et sett sammen med dekselgitteret. Gulvmontering med silikonlim anbefales.

  • Dekorasjonsrammer av L-type leveres i samme farger som gitrene.
  • Dekorasjonsrammer av Z-type er kun tilgjengelig i ubehandlet aluminiumfarge.
  • Rammer av Z- og L-type må bestilles sammen med gitteret!
  • Gitterets bredde i versjonen uten ramme (PMO) avviker fra rammen av L-type (PML) eller rammen av Z-type (PMZ), med samme bredde på konvektoren! Det er derfor PMO-gitteret ikke passer PML- eller PMZ-settet, og på samme måte passer ikke PML-gitteret til PMZ-settet!
  • Montering av ramme av Z-type krever at konvektorens kanal plasseres 3–5 mm under det ferdige gulvets overflate.
  • Dersom konvektorens kanal blir deformert på grunn av feil montering eller mekanisk skade, skal ikke produsenten holdes ansvarlig for problemer med plassering av dekorasjonsrammer eller gitter.

Rammer av Z- og L-type må bestilles sammen med gitteret! Ramme av Z-type krever at konvektorens kanal plasseres 3–5 mm under det ferdige gulvets overflate! Ramme av Z-type leveres som en montert ramme. Silikonlim anbefales for montering av rammene i det ferdige gulvet. Ramme av L-type leveres umontert med dobbeltsidig teip på innsiden. Dersom konvektorens kanal blir deformert på grunn av feil montering eller mekanisk skade, skal ikke produsenten holdes ansvarlig for problemer med plassering av dekorasjonsrammer eller gitter.

Koplingsskjema

Aquilo FMK konvektorer, en romtermostat med aktuator

Tilbehør

Tilbehør Beskrivelse

DN15 termostatventil – NF forkortet versjon:

  • PN10 / 110 °C
  • Rett versjon DN15 PTV-01
  • Vinkelversjon DN15 PTV-02

DN15 returventil:

  • PN10 / 110 °C
  • Rett versjon DN15 PRS-01
  • Vinkelversjon DN15 PRS-02

PTH-01 termostat med kapillarrør:

  • Kontroll av temperaturregulering 8-28 °C
  • Kapillarrørets lengde  2 m
  • Antifrostbeskyttelse  8 °C

PPT-01 romtermostat for kontroll av aktuatorer

  • Driftsspenning: 230 V/50 Hz
  • Temperaturinstillingsområde 8 - 30 °C
  • Elektrisk belastning  0,2-6 (2) A
  • IP-beskyttelseklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 9 9,6 x 4 2,8 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.

PTP-02 aktuator for regulering av termostatventil:

  • Driftsspenning: 230 V / 50 Hz ikke-strøms avstengningsversjon
  • Kabellengde 1,2 m
  • Forbruk maks. 2,5 W
  • Startstrøm (transient) 250 mA (230 V / 50 Hz)
  • Tilkoplingskabel 2 x 0,75 mm2
  • IP-beskyttelsesklasse IP 41 (horisontal montering)
  • IP 43 (vertikal montering og ± 45° fra den vertikale aksen)
  • Gjenger M30 x 1,5


PSP-01 manuell 3-trinns hastighetsregulering:

  • Driftsspenning: 230 V / 50 Hz
  • Viftehastigheter 0, 1, 2, 3
  • Elektrisk belastning 0,2–6 (2) A
  • IP-beskyttelsesklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 11 3,1 x 42 mm

PPT-02 romtermostat med 3-trinns hastighetsregulering:

  • Driftsspenning: 230 V / 50 Hz
  • Temperaturinnstillingsområde 8–30 °C
  • Viftehastigheter 0, 1, 2, 3
  • Elektrisk belastning 0,2–6 (2) A
  • IP-beskyttelsesklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 11 3,1 x 42 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.

PER-05 romtermostat med automatisk hastighetsreglering – tilgjengeligalternativ: fjernkontroll

  • Driftsspenning: 230 V / 50 Hz
  • Forbruk maks. 8 W
  • Maks. styrt elektrisk belastning 230 V / 50 Hz, maks. 4 (2) A
  • IP-beskyttelsesklasse IP 30
  • Temperaturinnstillingsområde 5–40 °C
  • Regulering av viftehastighet manuell (0,1,2,3) / automatisk
  • Bredde x høyde x dybde 86 x 86 x 39 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.
  • Merk!Bestill sammen med PER-06-IK apparatboks

PER-06 romtermostat med automatisk hastighetsregulering og ukeprogrammering –tilgjengeligalternativ: fjernkontroll

  • Driftsspenning: 230 V / 50 Hz
  • Forbruk maks. 8 W
  • Maks. styrt elektrisk belastning 230 V / 50 Hz, maks. 4 (2) A
  • IP-beskyttelsesklasse IP 30
  • Temperaturinnstillingsområde 5–40 °C
  • Regulering av viftehastighet manuell (0,1,2,3) / automatisk
  • Bredde x høyde x dybde 86 x 86 x 39 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.
  • Merk!Bestill sammen med PER-06-IK apparatboks

PER-06-IK apparatboks

for PER-05 og PER-06.

PER-05-DO fjernkontroll

for PER-05 og PER-06.

QAA-32 veggmontert temperaturgiver

  • Temperaturmåleområde 0–40 °С
  • Målenøyaktighet ved 25 °С ± 0,3K
  • Tidskonstant 6 min
  • IP-beskyttelsesklasse IP 30
  • Bredde x høyde x dybde 97 x 100 x 36 mm

QAH-II kabeltemperaturgiver med kontakt. For innbygging i konvektor for oppvarming og/eller kjøling

  • Temperaturmåleområde - 20...+ 70 °С
  • Målenøyaktighet ved 25 °С ± 0,3K
  • Tidskonstant 1,5 min

PAT-transformator ~230/12 V 50 Hz

for utenpåliggende montering

  • PAT-01-M-01 45 W
  • PAT-02-M-01 90 W
  • PAT-04-M-01 160 W
  • PAT-06-M-01 300 W

for innfelt montering

  • PAT-01-M-02 45 W
  • PAT-02-M-02 90 W
  • PAT-04-M-02 160 W
  • PAT-06-M-02 300 W

AQUILO golvinbyggda konvektorer 01.2017

AQUILO golvinbyggda konvektorer 01.2017
PDF: 5.76 MB
Last ned Se i browser Legg til handlekurv

Ytelseserklæring – vannbårne

Ytelseserklæring – vannbårne
PDF: 0.23 MB
Last ned Se i browser Legg til handlekurv



Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
