Aquilo F4C

Aquilo F4C – oppvarming og kjøling

Den gulvinnbygde konvektoren Aquilo F4C er spesialdesignet for montering i kanal i gulv og kan brukes til både oppvarming og kjøling. Varme/kjøle-elementet består av en kopperspiral med aluminiumlameller med dobbelt sløyfe, svartlakkert og montert i en kanal av rustfritt stål. Konvektorene Aquilo F4C er i tillegg utstyrt med lydløse sentrifugalvifter montert inne i kanalen ved konvektoren. Antallet vifter avhenger av konvektorens lengde og gir økt luftsirkulasjon samtidig som man oppnår en høyere varme- eller kjøleeffekt for konvektoren. Viftene drives med 12 V-motorer. Fra oversiden beskyttes konvektoren med et tverrgående gitter laget i valgfritt materiale fra produsentens utvalg og som bestilles separat. Konvektoren koples til varmesystemet med fire G ½" innvendige gjenger. Elektrisk tilbehør bestilles separat og består av en transformator (for utenpåliggende eller innfelt montering) og en utenpåliggende termostat for regulering av viftehastigheten.

Bredde 340 mm
Lengde 1250, 2000, 2750 mm
Høyde 140 mm
Konvektorens oppbygning Kopperrør med aluminiumlameller
>Kanalens oppbygning Som standard rustfritt stål. Merk! Spesialversjon må bestilles ved drift i bassengområde.
Materiale for gittere Bare duralumingitter kan brukes hvis følgende farger er valgt: ubehandlet, gull, lys brun, mørk brun eller svart.
Tilkoplinger 2 x G ½" – innvendige gjenger
Trykklasse PN 10
Maks. temperatur 110 °C
Testtrykk 13 bar
Tilbehør til konvektor Manuell luftventil, tilkoplingssett i rustfritt stål med G ½" innvendige gjenger.
Tilbehør til kanal Nivåskruer M8x30 mm med innvendig sekskant (for kanallengder opp til 2,5 m – 4 stk., over 2,5 m – 6 stk.), fire L-formede festeelementer med kanalmonteringsskruer, gjennomføringer som kan brytes av for rør­tilkopling til varmesystemet + to gummigjennomføringer for elektrisk tilkopling, kapper av stålplate som dekker konvektorens tilkoplinger og beskytter konvektoren og kanalen mot skade eller smuss under montering og beskytter kanalen mot deformering under støping.
Elektrisk standardtilbehør En eller to moduler med sentrifugalvifter som drives av 12 V/50 Hz-motorer (antall vifter i en enkeltmodul avhenger av konvektorens lengde). Hver enkeltmodul inneholder en motor.
Elektrisk ekstratilbehør PAT-transformator (~ 230/12 V) som passer for konvektorens eller konvektorgruppens størrelse, avhenger av antall tilkoplede motorer, sammen med en manuell bryter eller en romtermostat med manuell eller automatisk rotasjonsbryter som regulerer konvektorens varmeeffekt via en tre-trinns innstilling av viftehastigheten (fjernstyrt termostat kan leveres).

Måloversikt

Sett fra siden

Sett ovenfra

Lc – kanalens lengde
L – konvektorens lengde
B – bredde

Merk! Det er strengt forbudt å sette strøm på F4C-konvektoren direkte fra ~ 230 V strømnett. Bruk av egnet PAT-transformator er obligatorisk.

Vekt og vannvolum

bredde - B [mm] 340
høyde [mm] 140
vekt [kg/m]  16,3
vannvolum [l/m] 0,4

Strømforbruk

total lengde Lc [mm] 1250 2000 - 2750
antall motorer [-] 1 2
effektforbruk [W] 11 22

lydtrykk

Lydtrykk Lp(A), målt på en meters avstand fra konvektoren

total lengde Lc [mm] 1250 2000 2750
antall vifter [-] 2 4 6
viftens 3. turtallsinnstilling dB(A) 28,2 29,7 30,9
viftens 2. turtallsinnstilling dB(A)  26,6 28,1 29,3
viftens 1. turtallsinnstillingdB(A)  18,1 19,6 20,8

Varmeavgivning

Regulering av gulvkonvektorens varmeeffekt

Varmeeffekten kan reguleres enten med vanngjennomstrømningen eller med viftehastigheten (bare i versjoner med vifte). Vannreguleringen gjøres via en ventil + selvregulerende termostat eller aktuator. Varmeeffektregulering for luft (for konvektorene Aquilo F1T, F1P, F2C og F4C) gjøres med viftens turtallsinnstilling. Viftedrift kan styres manuelt av brukeren eller automatisk via en termostatregulator.

Installasjon

Konvektorens kanal

Kanalen skal forberedes for montering på forhånd (forankringer monteres i betongundergulvet, gjennomføringer for rør og kabler må være brutt av). Kanalen skal plasseres på det foreløpig lagte og planerte gulvet og plasseres med nivåskruene slik at kanalens overkant møter nivået på det ferdige gulvet. Under montering skal sponplatebeskyttelsen hele tiden være plassert i kanalen. Kople konvektoren til rørsystemet, gjør klar el-installasjonen og – i bassengversjon – kople avløpsrøret til utløpet i bunnen av kanalen. Fortsett med tester for trykk og viftens ytelse. Støp inn kanalen.

Anbefalt installasjonsprosedyre for gulvkonvektorer

Aquilo F1T, F1P, F2C och F4C


Elektrisk tilkopling

Husk…

Den elektriske installasjonen av Aquilo gulvinnbygde konvektorer skal utføres av godkjent elektriker i samsvar med gjeldende, relevante standarder og forskrifter. Hovedtilkopling til strømnettet kan bare gjøres hvis alle tilkoplinger er korrekt utført.

Elektriske tilkoplinger for gulvinnbygde konvektorer Aquilo F1T, F1P, F2C og F4C

Kablenes maksimale lengde mellom Aquilo F1T, F1P, F2C eller F4C konvektorer og PAT-transformatoren er 10 m. Dersom det blir nødvendig å benytte lengre kabler, kreves en større kabeldiameter for å holde spenningsfallet maks. 1,0 V (anbefalt verdi er 0,5 V). Transformatorens strømforsyning skal være utstyrt med en DA6-sikring. Den utenpåliggende transformatoren (PAT-xx-M-01) skal koples til strømforsyningen med en to-leder 2 x 1,5 mm2 kabel, og innfelt versjon (PAT-xx-M-02) – 3 x 1,5 mm2 . Jordforbindelse (kun for innfelt versjon) er plassert inne i transformatorhuset. På innsiden er det også en sikring som beskytter transformatorens trådtilkopling. PAT-transformatorens tilkopling til termostaten som er utstyrt med en 3-trinns hastighetsbryter, skal gjøres med en 5 x 0,75 mm2 kabel. Aquilo-konvektorens kabler må koples via terminalene i koplingsboksen (1 eller 2 stk., avhengig av antall motorer).

PAT-transformator (mål)

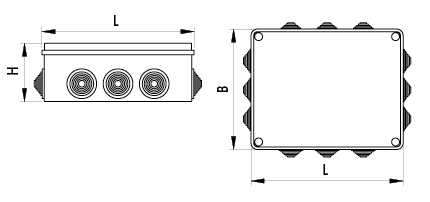

Versjon for utenpåliggende montering

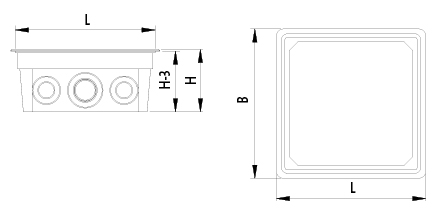

Versjon for innfelt montering

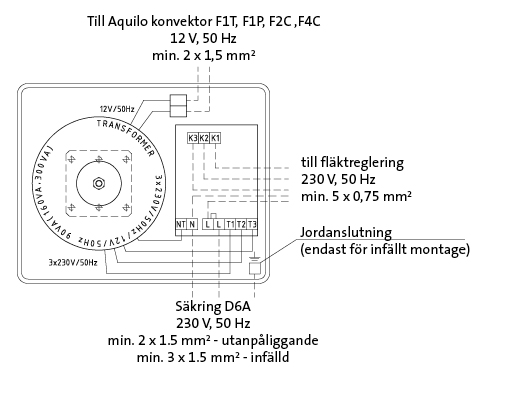

Koplingsskjema for en PAT-transformator

Valg av PAT-transformatorer

Viftemotorene for Aquilo-konvektorene F1T, F1P, F2C og F4C drives med ~ 12 V/50 Hz, så PAT-transformatorer er nødvendig, sammen med en reguleringsenhet som muliggjør en viftehastighetsregulering med tre nivåer. Antall vifter PAT-transformatoren kan drive, vises i tabellen nedenfor.

Gitter

Gitter Beskrivelse

Duralumin, tverrgående

  • Tverrgående gitter som kan rulles opp med tverrstykker av eloksert duralumin
  • Tilgjengelige farger: ubehandlet, gull, lys brun, mørk brun eller svart
  • Grillen leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 71 %

Duralumin, langsgående

  • Langsgående gitter med tverrstykker av eloksert duralumin
  • Tilgjengelige farger: ubehandlet, gull, lys brun, mørk brun eller svart
  • Gitteret leveres som standard i ubehandlet PMO-versjon, dvs. uten ramme
  • Fri flyt: 71 %

Rammer

Gitter for Aquilo gulvinnbygde konvektorer er tilgjengelig i versjoner uten dekorasjonsrammer eller dekorasjonsrammer av L- eller Z-type. På grunn av ulike lengder av gitterlamellene i dekorasjonsrammen eller versjonen uten ramme (for konvektorer med samme lengde) må alle rammer bestilles separat. Rammer av L- og Z-type er kun tilgjengelig i duralumin, men rammer av L-type kan leveres i alle fargevarianter, det samme gjelder duralumingitter, mens rammer av Z-type bare finnes i ubehandlet aluminiumfarge.

Utførelse uten dekorasjonsramme

Bruk av gitter uten dekorasjonsramme er bare mulig når gulvkonvektoren er blitt nøye montert og blitt plassert særskilt nøyaktig vertikalt med hensyn til nivået på det ferdige gulvet.

Denne utførelsen forutsetter en perfekt overflate rundt gulvkonvektoren og en åpning med samme bredde.

Utførelse med dekorasjonsramme av L-type

Gitter med dekorasjonsramme av L-type rammer inn gulvkonvektoren optisk i det omkringliggende gulvet. Ramme av L-type dekker kontaktflaten mellom kanalen og gulvet og brukes derfor hovedsakelig på steder der åpningen mellom gulvkonvektorens kanal og det omkringliggende gulvet er ujevnt. Ramme av L-type leveres sammen med dekselgitteret i riktig tilpassede lengder som skal monteres på konvektorens kanal samtidig med at gitteret plasseres. Ramme av L-type kan enkelt monteres på gulvet med dobbeltsidig teip som er plassert på bunnen av rammen.

Utførelse med dekorasjonsramme av Z-type

Gitter med dekorasjonsramme av Z-type rammer inn gulvkonvektoren optisk i det omkringliggende gulvet. Ramme av Z-type dekker kontaktflaten mellom kanalen og gulvet og danner grunnlaget for plassering av dekselgitteret. Det brukes hovedsakelig på steder hvor konvektorens kanal sitter dypere (senket) med hensyn til gulvoverflatenivået samt der konvektoren ikke er plassert horisontalt jevnt i forhold til det omgivende gulvet og dessuten på steder hvor åpningen mellom gulvkonvektoren og det omgivende gulvet er ujevn. Ramme av Z-type leveres som et sett sammen med dekselgitteret. Gulvmontering med silikonlim anbefales.

  • Dekorasjonsrammer av L-type leveres i samme farger som gitrene.
  • Dekorasjonsrammer av Z-type er kun tilgjengelig i ubehandlet aluminiumfarge.
  • Rammer av Z- og L-type må bestilles sammen med gitteret!
  • Gitterets bredde i versjonen uten ramme (PMO) avviker fra rammen av L-type (PML) eller rammen av Z-type (PMZ), med samme bredde på konvektoren! Det er derfor PMO-gitteret ikke passer PML- eller PMZ-settet, og på samme måte passer ikke PML-gitteret til PMZ-settet!
  • Montering av ramme av Z-type krever at konvektorens kanal plasseres 3–5 mm under det ferdige gulvets overflate.
  • Dersom konvektorens kanal blir deformert på grunn av feil montering eller mekanisk skade, skal ikke produsenten holdes ansvarlig for problemer med plassering av dekorasjonsrammer eller gitter.

Rammer av Z- og L-type må bestilles sammen med gitteret! Ramme av Z-type krever at konvektorens kanal plasseres 3–5 mm under det ferdige gulvets overflate! Ramme av Z-type leveres som en montert ramme. Silikonlim anbefales for montering av rammene i det ferdige gulvet. Ramme av L-type leveres umontert med dobbeltsidig teip på innsiden. Dersom konvektorens kanal blir deformert på grunn av feil montering eller mekanisk skade, skal ikke produsenten holdes ansvarlig for problemer med plassering av dekorasjonsrammer eller gitter.

Tilbehør

Tilbehør Beskrivelse

DN15 termostatventil – NF forkortet versjon:

  • PN10 / 110 °C
  • Rett versjon DN15 PTV-01
  • Vinkelversjon DN15 PTV-02

DN15 returventil:

  • PN10 / 110 °C
  • Rett versjon DN15 PRS-01
  • Vinkelversjon DN15 PRS-02

PTH-01 termostat med kapillarrør:

  • Kontroll av temperaturregulering 8-28 °C
  • Kapillarrørets lengde  2 m
  • Antifrostbeskyttelse  8 °C

PPT-01 romtermostat for kontroll av aktuatorer

  • Driftsspenning: 230 V/50 Hz
  • Temperaturinstillingsområde 8 - 30 °C
  • Elektrisk belastning  0,2-6 (2) A
  • IP-beskyttelseklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 9 9,6 x 4 2,8 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.

PTP-02 aktuator for regulering av termostatventil:

  • Driftsspenning: 230 V / 50 Hz ikke-strøms avstengningsversjon
  • Kabellengde 1,2 m
  • Forbruk maks. 2,5 W
  • Startstrøm (transient) 250 mA (230 V / 50 Hz)
  • Tilkoplingskabel 2 x 0,75 mm2
  • IP-beskyttelsesklasse IP 41 (horisontal montering)
  • IP 43 (vertikal montering og ± 45° fra den vertikale aksen)
  • Gjenger M30 x 1,5


PSP-01 manuell 3-trinns hastighetsregulering:

  • Driftsspenning: 230 V / 50 Hz
  • Viftehastigheter 0, 1, 2, 3
  • Elektrisk belastning 0,2–6 (2) A
  • IP-beskyttelsesklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 11 3,1 x 42 mm

PPT-02 romtermostat med 3-trinns hastighetsregulering:

  • Driftsspenning: 230 V / 50 Hz
  • Temperaturinnstillingsområde 8–30 °C
  • Viftehastigheter 0, 1, 2, 3
  • Elektrisk belastning 0,2–6 (2) A
  • IP-beskyttelsesklasse IP 30
  • Farge: hvit RAL 9010
  • Bredde x høyde x dybde 9 6,4 x 11 3,1 x 42 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.

PER-05 romtermostat med automatisk hastighetsreglering – tilgjengeligalternativ: fjernkontroll

  • Driftsspenning: 230 V / 50 Hz
  • Forbruk maks. 8 W
  • Maks. styrt elektrisk belastning 230 V / 50 Hz, maks. 4 (2) A
  • IP-beskyttelsesklasse IP 30
  • Temperaturinnstillingsområde 5–40 °C
  • Regulering av viftehastighet manuell (0,1,2,3) / automatisk
  • Bredde x høyde x dybde 86 x 86 x 39 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.
  • Merk!Bestill sammen med PER-06-IK apparatboks

PER-06 romtermostat med automatisk hastighetsregulering og ukeprogrammering –tilgjengeligalternativ: fjernkontroll

  • Driftsspenning: 230 V / 50 Hz
  • Forbruk maks. 8 W
  • Maks. styrt elektrisk belastning 230 V / 50 Hz, maks. 4 (2) A
  • IP-beskyttelsesklasse IP 30
  • Temperaturinnstillingsområde 5–40 °C
  • Regulering av viftehastighet manuell (0,1,2,3) / automatisk
  • Bredde x høyde x dybde 86 x 86 x 39 mm
  • Merk!: Termostaten skal plasseres cirka 1,5 m over gulvnivå og må ikke utsettes for direkte sollys eller andre lokale varme- eller kuldekilder.
  • Merk!Bestill sammen med PER-06-IK apparatboks

PER-06-IK apparatboks

for PER-05 og PER-06.

PER-05-DO fjernkontroll

for PER-05 og PER-06.

QAA-32 veggmontert temperaturgiver

  • Temperaturmåleområde 0–40 °С
  • Målenøyaktighet ved 25 °С ± 0,3K
  • Tidskonstant 6 min
  • IP-beskyttelsesklasse IP 30
  • Bredde x høyde x dybde 97 x 100 x 36 mm

QAH-II kabeltemperaturgiver med kontakt. For innbygging i konvektor for oppvarming og/eller kjøling

  • Temperaturmåleområde - 20...+ 70 °С
  • Målenøyaktighet ved 25 °С ± 0,3K
  • Tidskonstant 1,5 min

PAT-transformator ~230/12 V 50 Hz

for utenpåliggende montering

  • PAT-01-M-01 45 W
  • PAT-02-M-01 90 W
  • PAT-04-M-01 160 W
  • PAT-06-M-01 300 W

for innfelt montering

  • PAT-01-M-02 45 W
  • PAT-02-M-02 90 W
  • PAT-04-M-02 160 W
  • PAT-06-M-02 300 W

Ytelseserklæring – vannbårne

Ytelseserklæring – vannbårne
PDF: 0.23 MB
Ladda ner Se i browser Legg til handlekurv



Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
