Horizontālie dekoratīvie radiatori

Faro H

Horizontālie dekoratīvie radiatori - Faro H

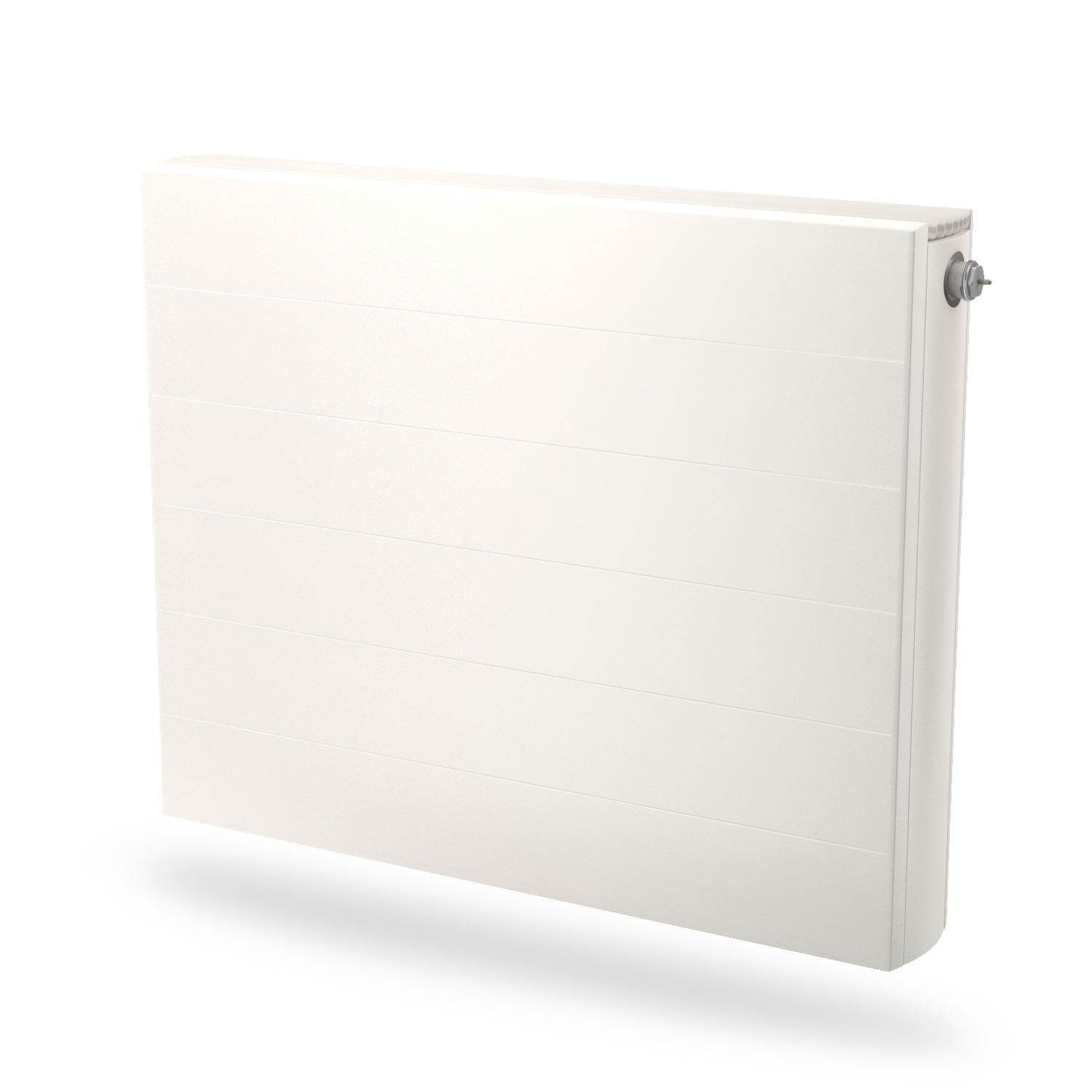

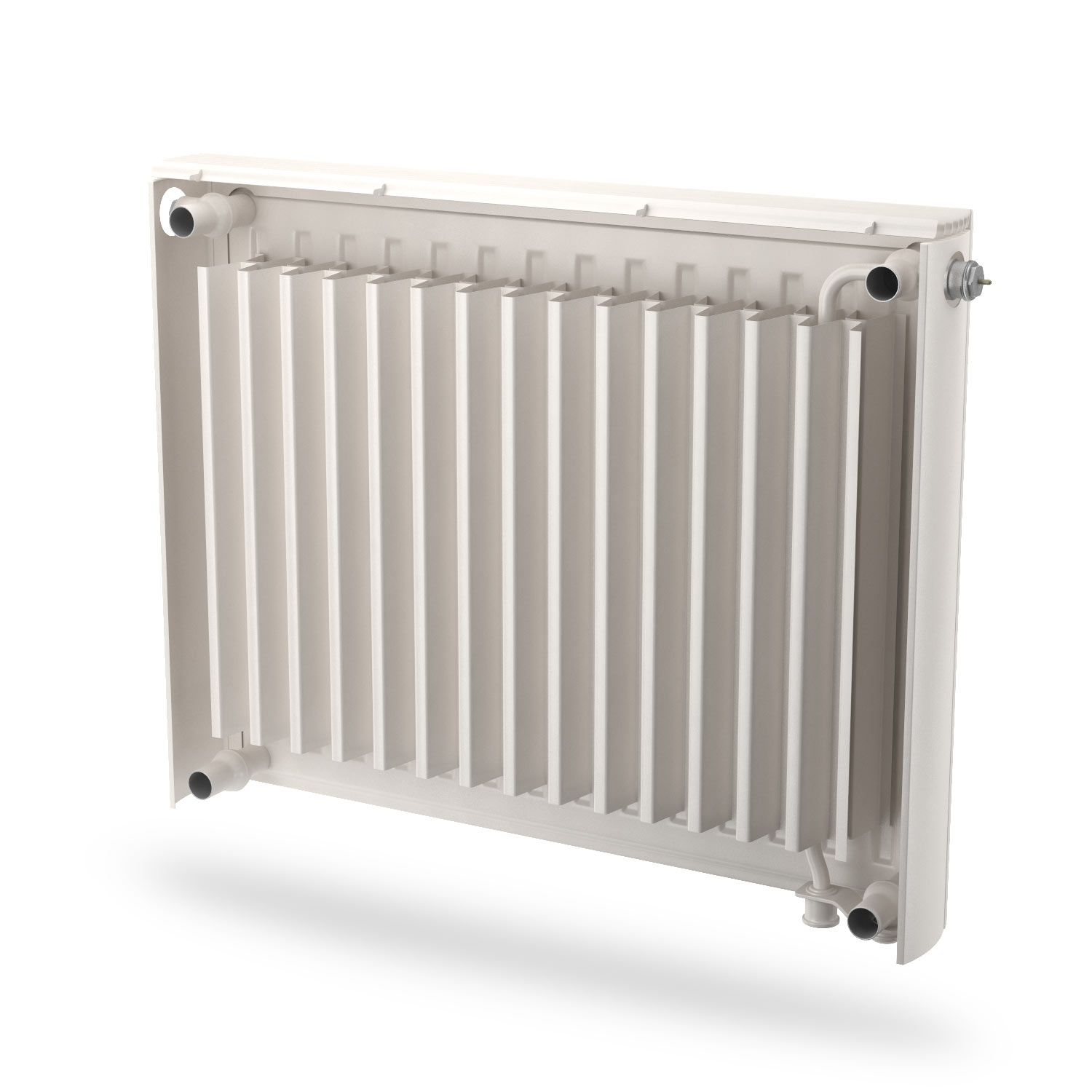

Faro H ir profilēta priekšpuse un unikāli nedaudz izliekti sānu apvalki (vāki). Šim horizontālajam dizainam ir speciāla virsmas apvalka (vāka) pēdējā apdare, kas akcentē tā unikālo formu.
+
Uzbūve EN 442-1
Materiāls: Aukstvelmēts tērauds EN 10130
Virsmu apstrāde:

Piecu soļu process:

  • Attaukošana ar sārmu
  • Fosfatēšana
  • Pretrūsas kataforēzes gruntēšana
  • Poliestera-epoksīda pulverkrāsošana
  • Žāvēšana pie 200 °C
Virsmas apstrāde atbilst DIN 55900 normatīviem
Krāsa:  Balta RAL 9016
Darba spiediens 6 bar
Pieslēgums: 2 apakšas pieslēgumi ½” ISO 228, 50 mm attālumā viens no otra
Kvalitātes atbilstība: EN ISO 9001 un ISO 14001
Modeļi: Faro H – ar profilētu priekšpusi
Augstumi: 400, 600, 70 ja 900 mm
Garums: 450-1950 mm
Tipi: FAH 21 un FAH 22
Piederumi: Monlac stiprinājumi, skrūves un korķi ir iekļauti iepakojumā.
Jauda: Jaudas lielumus var atrast mūsu mājas lapā www.purmo.com/lv.
Visi jaudas lielumi tiek aprēķināti logaritmiski, vadoties pēc standarta EN 442.
Papildus piederumi: Dvieļu žāvētāja stienis no matēti krāsota nerūsējošā tērauda.



Tērauda biezums saskaņā ar EN-442

Radiatoru izmēri un tipi

FAH 21



FAH 22

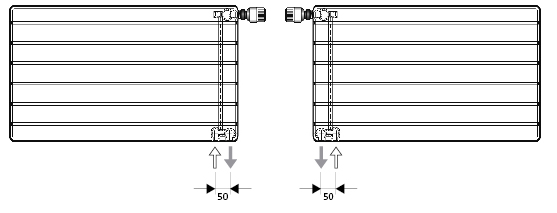

Pieslēgumu veidi

Apakšas pieslēgums

Pateicoties iebūvētajai vārstu sistēmai, ir iespējams apkašas pieslēgums. Apakšas labās puses pieslēgums ir standarts, bet ir iespējams arī kreisās puses pieslēgums, ja tas tiek norādīts, pasūtot preci.




 Faro H standarta modelis
-labas puses pieslegums
 Faro H ipašais modelis
-labas puses pieslegums



Cita veida pieslēgumi nav iespējami.

Siltuma jaudas

Jaudas aprēķiniem var izmantot logaritmiskās tabulas Excel formātā. Jaudas aprēķina programma.




Siltuma jauda (W / m)

F = Fn x (ΔT/ ΔTn) n

kurā
F     = jauda, W/m
F   = normatīvā jauda, W/m - EN 442
          kad logaritmiskā galējā temperatūra ir
          ΔTn = 49,83 K
ΔT = logaritmiskā vidējā temperatūra, K
ΔTn = normatīvā vidējā temperatūra = 49,83 K
n = temperatūras eksponents



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kurā
tm = turpgaitas ūdens, °C
tp= atpakaļgaitas ūdens, °C
th= telpas temperatūra, °C


Example:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K

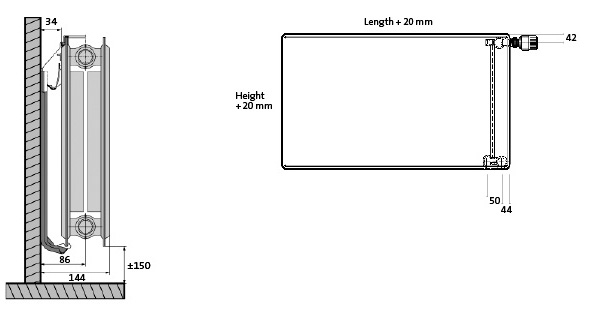

Uzstādīšana

FAH 21 un FAH 22



Piederumi

Monlac stiprinājumi, skrūves un korķi ir iekļauti iepakojumā. Vārstu starplikas ir paredzētas divu tipu galvu savienojumiem: PURMO M30.

Brošūras

Tehniskais katalogs - Dekoratīvie Radiatori un Dvieļu Žāvētāji (04.2019)

1.    Paneļu radiatori PURMO tiek laisti tirdzniecībā un apritē atbilstoši Eiropas Parlamenta un Eiropas Padomes Regulai (ES) Nr. 305/2011, kas noteic saskaņotus būvizstrādājumu tirdzniecības nosacījumus.

2.    Rettig Sp.z.o.o. (turpmāk tekstā – Garantētājs) Eiropas Savienības teritorijā nodrošina slēgtās centrālapkures padeves tīkliem pievienotajiem PURMO radiatoriem desmit gadu ilgu garantijas laiku (no iegādes datuma), taču ne ilgāk kā 11 gadus pēc ražošanas datuma, kas ir norādīts uz radiatora.
Desmit gadu garantija attiecas uz radiatoriem, kas ir ražoti kopš 06.03.2007.

3.    Garantija attiecas uz radiatoriem, kas ir pievienoti centrālapkures ūdens padeves tīklam:

•    slēgtā sistēmā ar izplešanās tvertni;
•    tiek apgādāti ar ūdeni no siltuma centrāles, katlu mājas vai siltumsūkņa;
•    ir izgatavoti no melnā tērauda/vara vai plastmasas caurulēm ar difūzijas barjeru;
•    ir aprīkoti ar vietējiem atgaisotājiem (nav pieļaujama tīkla centrālā atgaisošanas sistēma);
•    ir uzstādīti dzīvojamās, biroju ēkās, servisa stacijās un citās ēkās, kas nav pakļautas koroziju izraisošu vielu ietekmei un kurās radiatoru virsmas pastāvīgi vai periodiski nav pakļautas mitruma iedarbībai.
Purmo paneļu radiatoru uzstādīšana mazās atvērta tipa sistēmās (līdz 25 kW) ir atļauta ar nosacījumu, ka tiek izmantoti korozijas inhibitori.
Ja garantijas laikā tiks konstatēti radiatoru un to elementu defekti, kas ir radušies ražotāja vainas dēļ, un par tiem tiks paziņots ne vēlāk kā mēnesi pēc to konstatēšanas, radiatori vai to elementi tiks nomainīti ar jauniem.

4.    Garantija stājas spēkā, ja:

•    ir pieejams pirkuma dokuments, par kādu ir uzskatāms faktūrrēķins;
•    radiatori ir uzstādīti ūdens centrālapkures sistēmā atbilstoši valsts tehniskajiem normatīviem un standartiem;
•    tiek ievērotas Garantētāja prasības, kas ir iekļautas Purmo paneļu radiatoru lietošanas noteikumos.

5.    Maksimālais darba spiediens centrālapkures sistēmā, kurai ir pievienoti PURMO paneļu radiatori, nedrīkst pārsniegt 10bar (6bar Vertical radiatoriem), bet maksimālā darba temperatūra nedrīkst būt augstāka nekā 110°C.

Augstās ēkās un augstceltnēs jālieto atsevišķās zonās sadalītas sistēmas. Sistēmas hermētiskuma pārbaude jāveic ar pārbaudes spiedienu, kas par 2bar pārsniedz attiecīgās sistēmas darba spiedienu, taču tas nedrīkst būt mazāks nekā 4bar. Maksimālais pieļaujamais spiediens sistēmas hermētiskuma pārbaudes laikā ir 12bar (Vertical radiatoriem – 8bar).

6.    Garantija neattiecas uz radiatoriem, kas ir uzstādīti:

•    centrālapkures sistēmā, kas ir savienota ar augstas temperatūras siltumtīklu ar hidroelevatora vai maisīšanas sūkņu mezgla starpniecību;
•    slēgtajos baseinos, automazgātavās, veļas mazgātavās, lopkautuvēs, sabiedriskajās tualetēs, vannas istabās un citās telpās, kur gaisā ir koroziju izraisošas vielas, kā arī vietās, kur radiatoru virsmas pastāvīgi vai periodiski tiek pakļautas mitruma iedarbībai – tas neattiecas uz galvanizētajiem radiatoriem ar papildu pretkorozijas aizsardzību –, kam garantijas laiks ir seši gadi, taču ne ilgāk kā septiņi gadi no izgatavošanas datuma;
•    centrālapkures sistēmā, kas ir savienota ar ūdensapgādes sistēmu, savienojuma vietā neuzstādot pretatplūdes armatūru;
•    centrālapkures sistēmā, no kuras ūdens tiek izlaists biežāk un uz ilgāku laiku, nekā nepieciešams paredzēto ekspluatācijas prasību izpildei;
•    tvaika sistēmās;
•    centrālapkures sistēmās, kurās pievadītā ūdens kvalitātes vērtējums neatbilst ieteicamajiem kritērijiem, tas ir,
•    kopējais hlorīda un sulfāta jonu saturs nedrīkst pārsniegt 150mg/l (sistēmās ar vara caurulēm – 50mg/l);
•    skābekļa saturs nedrīkst pārsniegt 0,1mg/l;
•    ūdens pH vērtībai jābūt no 7,0 līdz 10,0;
•    kopējā ūdens cietība nedrīkst pārsniegt 4,0 mval/l.

7.    Garantija neattiecas uz radiatoru vai to elementu (kronšteinu) bojājumiem, kas ir radušies nepareizas ekspluatācijas, glabāšanas, transportēšanas, kā arī mērķim neatbilstīgas lietošanas rezultātā. Šis nosacījums jo īpaši attiecas uz radiatoriem:

•    kas pirms uzstādīšanas ir glabāti zem klajas debess;
•    kam ir mehāniski bojājumi;
•    kas no iekšpuses ir piesārņoti ar cietām daļiņām vai kaitīgiem šķidrumiem;
•    kas ir deformēti pārmērīga spiediena vai sistēmas statiskā spiediena ietekmē;
•    kas ir deformēti sasalšanas dēļ;
•    kam ir mehāniski bojājumi, ko ir izraisījusi sēdēšana uz radiatora.

8.    Uzstādīšanas laikā radiatoram jāatrodas oriģinālajā iepakojumā. Šo iepakojumu nedrīkst noņemt arī tad, ja centrālapkures sistēma tiek ieslēgta ēkas apsildei apdares darbu laikā vai žāvēšanas nolūkā. Radiatora iepakojumu ir ieteicams noņemt tikai pēc visu apdares darbu pabeigšanas.

Radiatori ir periodiski jātīra. Ieteicams izmantot vienīgi mīkstu un maigu audumu, ko var viegli samitrināt. Radiatoru tīrīšanai nav ieteicams izmantot stipras vai kodīgas vielas (piemēram, skābos šķīdinātājus vai hloru saturošus līdzekļus). Paneļu radiatorus aizliegts izmantot mitru vai slapju priekšmetu žāvēšanai, uzliekot tos uz radiatora. Garantijas pieteikumi attiecībā uz lakoto virsmu bojājumiem, kas ir radušies nepareizas ekspluatācijas vai uzturēšanas rezultātā, netiks apstiprināti.

9.    Ir aizliegts iztukšot un atstāt bez ūdens visu sistēmu vai tās daļu. Tas attiecas arī uz jaunām sistēmām, kam tiek veikta hermētiskuma pārbaude. Ja nepieciešams iztukšot sistēmu, piemēram, lai veiktu remontu vai uzturēšanas darbus, ūdens jāizlaiž tikai no tās sistēmas daļas, kurā ir paredzēts veikt attiecīgos darbus. Pēc darbu pabeigšanas sistēma vai tās daļa nekavējoties jāpiepilda ar ūdeni. Sistēmas piepildīšanai vai papildu uzpildei izlietotā ūdens daudzums jākontrolē, piemēram, ar ūdens skaitītāja palīdzību.

10.    Izstrādājuma garantija ir spēkā tikai tad, ja pircējs nav veicis attiecīgā izstrādājuma remontu vai pārveidojumus vai uzdevis to veikt trešām personām bez saskaņošanas ar Garantētāju.

11.     Ja garantijas laikā tiek konstatēti defekti, tiek uzsākta reklamācijas procedūra, kuras ietvaros pircējs iesniedz pārdevējam reklamāciju uz īpašas veidlapas, sīki aprakstot izstrādājuma bojājumu un tā izcelsmi. Pārdevējs pieņem reklamācijas iesniegumu un ar ierakstītas vēstules, faksa vai e-pasta starpniecību nosūta to Garantētājam 24 stundu laikā pēc saņemšanas. Nepilnīgi sniegtu datu gadījumā veidlapu nosūta atpakaļ pabeigšanai. Veidlapai jāpievieno arī faktūrrēķins vai tā kopija. Īpašos gadījumos Garantētājs var pieprasīt attiecīgā izstrādājuma fotodokumentāciju. Garantētājam ir pienākums rakstveidā atbildēt uz sūdzību 14 dienu laikā kopš aizpildītas veidlapas saņemšanas.

12.    Izskatot iesniegumu, Garantētājs veic attiecīgā izstrādājuma apskati, kas var notikt radiatora uzstādīšanas vietā vai citā vietā pēc Garantētāja izvēles. Pircējam līdz pārbaudei ir jāsaglabā piegādei izmantotais oriģinālais iepakojums, ja radies bojājums ir ar mehānisku izcelsmi. Ja reklamācija tiek atzīta par pamatotu, Garantētājs apņemas saremontēt vai nomainīt tās izstrādājuma daļas, kas tika atzītas par bojātām nepareizas izgatavošanas vai materiālu defektu dēļ, vai nomainīt visu radiatoru ar jaunu un nebojātu. Konkrētos gadījumos (piemēram, ja produkts ir jānosūta no ārzemēm) Garantētājam ir tiesības pagarināt reklamācijas atzīšanas termiņu, kas parasti ir 14 dienas.

Ja defekts neietekmē radiatora funkcionalitāti, Garantētājs var piedāvāt arī atlaidi.

Ja reklamācija attiecas uz izstrādājumu, kura ražošana ir pārtraukta, Garantētājs piedāvās ekvivalentu izstrādājumu ar līdzīgiem parametriem vai arī pilnu garantētu atmaksu pirkuma summas apmērā. Garantētājs nenodrošina pagaidu izstrādājumu periodam, kamēr notiek reklamācijas izskatīšana.

13.    Garantētājs patur tiesības izvēlēties reklamācijas prasības apmierināšanas veidu pēc saviem ieskatiem.

Ja reklamācija tiek atzīta kā izstrādājuma nomaiņa, visus montāžas materiālus piegādā pilnvarots PURMO servisa centrs. Ja rodas sarežģījumi, veicot nomainītā radiatora uzstādīšanu, piemēram, trūkst vārsta, lai atdalītu radiator no apkures sistēmas, servisa centrs var atteikties izjaukt vai uzstādīt jaunu radiatoru. Tādā gadījumā tiek uzskatīts, ka Garantētājs ir izpildījis garantijas prasības.

14.    Garantijas laiks tiek pagarināts par remonta izpildes laiku, ko aprēķina no dienas, kad izstrādājums ir nogādāts Garantētājam, līdz remonta pabeigšanas dienai. Nomaiņas gadījumā jaunajam izstrādājumam tiek piešķirts jauns garantijas termiņš.

15.    Garantētājs patur tiesības bez iepriekšēja brīdinājuma ieviest savos izstrādājumos izmaiņas, ja vien tās neattiecas uz tehniskām īpašībām, kas ietekmē radiatora izvēli.

16.    Šie pārdotās preces garantijas noteikumi neizslēdz un neierobežo ar preces neatbilstību līgumam saistītās pircēja tiesības un nav pretrunā tām.

17.    Garantijas nosacījumi ir spēkā šādā redakcijā kopš 25.12.2014.
