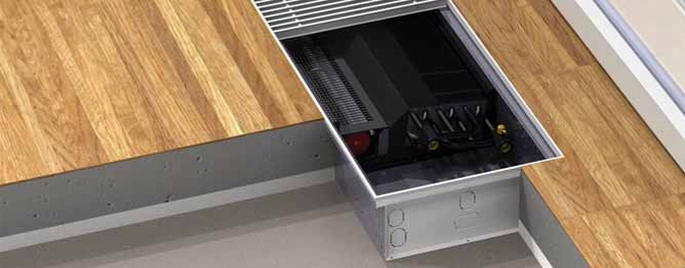

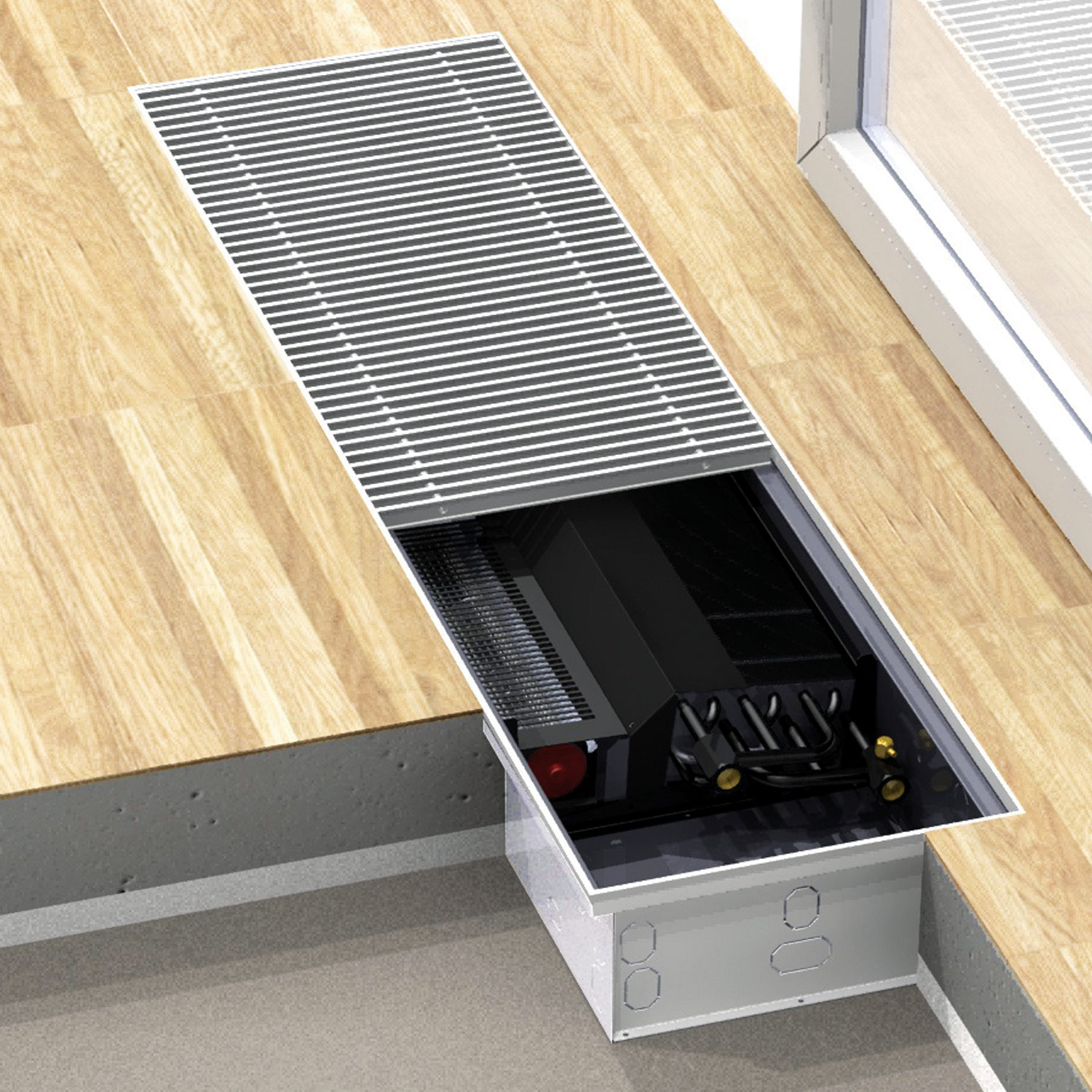

Grzejniki kanałowe Aquilo F4C przeznaczone są do montażu w podłogach pomieszczeń i mogą być wykorzystywane zarówno do ich ogrzewania oraz chłodzenia. Elementem grzejnym lub chłodzącym jest dwuobiegowy miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie ze stali nierdzewnej, także pomalowanej na kolor czarny.
Grzejniki Aquilo F4C wyposażone są w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w ilości zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną lub chłodniczą grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 12 V. Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do czterorurowej instalacji grzewczej lub chłodniczej poprzez cztery króćce z gwintem wewnętrznym G ½ ".
Obowiązkowe wyposażenie elektryczne, które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator (natynkowy lub podtynkowy) oraz regulator naścienny sterujący obrotami wentylatora.
|
Szerokość: |
340 mm |
| Długość: | 1250, 2000, 2750 mm |
| Wysokość: | 140 mm |
| Materiał wymiennika: | rurki miedziane z nałożonymi lamelami aluminiowymi |
|
Wyposażenie wymiennika: |
odpowietrznik ręczny, korek spustowy, zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G ½" |
|---|---|
| Materiał wanny: | standard: blacha stalowa obustronnie ocynkowana, od wewnątrz lakierowana proszkowo na kolor czarny RAL 9005 |
|
Wyposażenie wanny: |
śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2,5 m – 4 szt., powyżej 2,5 m – 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji grzewczej i chłodniczej + 2 gumowe przepusty dopodłączenia instalacji elektrycznej, pokrywa z blachy stalowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania |
| Materiał kratki : | drewno (dąb, buk); duraluminium w kolorach do wyboru: naturalny, złoty, jasny brąz, ciemny brąz lub czarny; stal nierdzewna |
|
Wyposażenie elektryczne stndardowe: |
1 lub 2 moduły z wentylatorami odśrodkowymi napędzane silnikiem na napięcie 12V/50 Hz (liczba wentylatorów w danym module zależy od długości grzejnika). Na jeden moduł przypada jeden silnik |
|
Wyposażenie elektryczne dodatkowe, obowiazkowe: |
transformator PAT (~230/12 V) dobierany do wielkości grzejnika lub grupy grzejników w zależności od ilości podłączanych silników oraz przełącznik ręczny lub termostat pokojowy z ręcznym lub automatycznym przełącznikiem obrotów do regulacji wydajności cieplnej lub chłodniczej grzejnika poprzez trzystopniową zmianę obrotów wentylatorów (możliwość wyboru termostatu ze zdalnym sterowaniem za pomocą pilota). |
| Przyłącza wodne: | 4 x G 1/2" – gwint wewnętrzny |
| Ciśnienie robocze: | 10 bar |
| Temperatura maksymalna: | 110oC |
|
Ciśnienie próbne: |
13 bar |
UWAGA! Zabrania się zasilania grzejnika F4C bezpośrednio z sieci o napięciu ~230 V. Obowiązkowo należy zastosować odpowiedni rodzaj transformatora PAT.

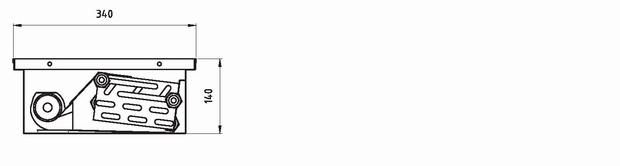

rzut z boku:

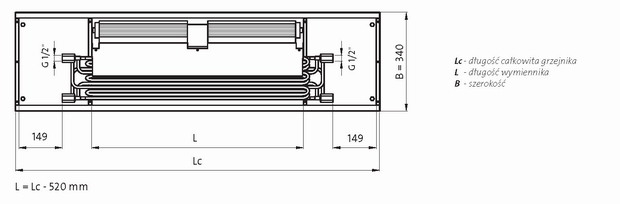

przykładowy rzut z góry:

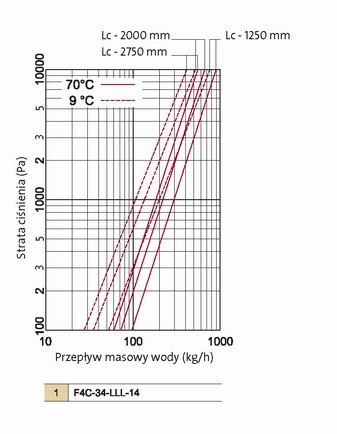

| Wysokość (mm) Szerokość (mm) |
szerokość 340mm, wysokość 140mm | |||||
| Długość (mm) |
moc chłodnicza [W] |
moc cieplna [W] |
liczba silników |
typ transformatora |
moc elektryczna [W] |
|
| 1250 | 75/65/20°C | 1606 | 1 |
PAT-02 | 11 | |
| 70/55/20°C | 1355 | |||||
| 55/45/20°C | 958 | |||||
| 6/12/26°C | 442 | |||||
| 2000 | 75/65/20°C | 3221 | 2 | 22 | ||
| 70/55/20°C | 2718 | |||||
| 55/45/20°C | 1921 | |||||
| 6/12/26°C | 887 | |||||
| 2750 | 75/65/20°C | 4837 | 2 | 22 | ||
| 70/55/20°C | 4082 | |||||
| 55/45/20°C | 2885 | |||||
| 6/12/26°C | 1332 | |||||
Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.
Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.
|
drewniana, poprzeczna |
|
| duraluminium, poprzeczna Zwijana kratka poprzeczna z duraluminiowymi (eloksowanymi) poprzeczkami Dostępne kolory: naturalny, złoty, jasny brąz, ciemny brąz lub czarny Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej Wolny przepływ: 71% |
|
|
duraluminium, podłużna
|
|
| stal nierdzewna, poprzeczna Zwijana kratka poprzeczna z poprzeczkami ze stali nierdzewnej Gatunek stali: 1.4301 Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej Wolny przepływ: 58% |
|
|
stal nierdzewna, podłużna |
|
do doboru mocy cieplnej cieplnej grzejników kanałowych Aquilo dla parametrów innych niż 75/65/20°C.jpg)
Przykład: Grzejnik: FMK-26-100-11, moc cieplna 75/65/20 °C: QN = 266 W
Temperatura zasilania: 55 °C. Temperatura powrotu: 45 °C. Temperatura powietrza: 20 °C. Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W
