Vonios radiatoriai - Mauritius

Radiatoriai Mauritius yra skiriamosios sienelės formos, todėl jų pagalba galima originaliai padalyti patalpą. Dėl jų palyginti su matmenimis didelės galios radiatoriai rekomenduojami montuoti didelėse patalpose.



+

Techniniai duomenys

Medžiaga: aukštos kokybės plieniniai profiliai
Didžiausiasis darbinis slėgis: 10 bar
Didžiausioji temperatūra: 110°C
Prijungimas: du prijungiamieji atvamzdžiai, skersmuo 1/2”
Priedai: laikikliai, kurių dėka galima reguliuoti radiatoriaus atstumą nuo sienos
rankinis oro skirtuvas, skersmuo 1/2”, du aklidangčiai, skersmuo 1/2", montavimo grindyse rinkinys
Paviršiaus paruošimas: šratasrautis apdirbimas, riebalų valymas, fosfatavimas, skalavimas demineralizuotu vandeniu
Pagrindo dažymas: anaforezė
Dažymas: elektrostatinis purškimas
Normos, pažymėjimai: PN EN 442, ISO 9002, ISO 14001,
Valstybinio higienos instituto higienos pažymėjimas  HK/B/0445/01/2004
Naudojimas: centrinio šildymo vandens instaliacijos
Kilmės šalis: Austrija
Garantija: 10 metų

Plieno storis pagal EN-442 standartą

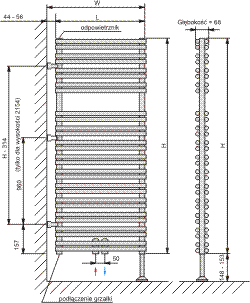

Išmatavimai

Radiatorių matmenys (milimetrais):



Šiluminis galingumas

Katalogo Nr. Galia [W]
75/65/
20°C
Galia [W]
90/70/
20°C
Plotis
L [mm]
Aukštis
H [mm]
Atstumas tarp prijungimo dalių zy Lp
W [mm]
Vandens talpa
[dm³]
Masė
[kg]
Horizontaliųjų
 kolektorių skaičius

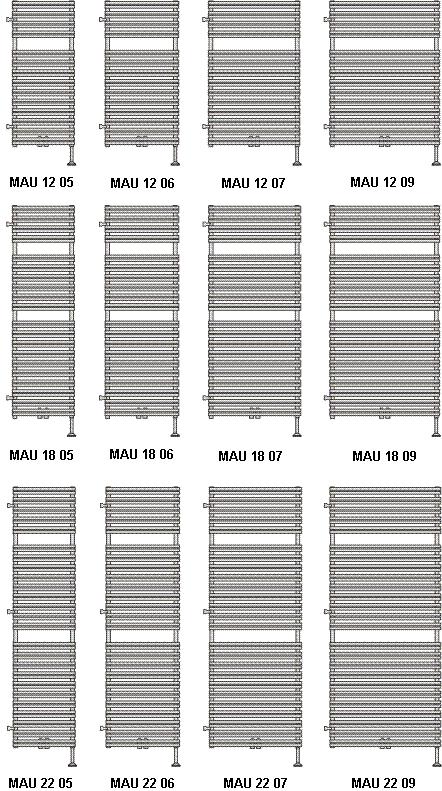

MAU 12 05 863 1079 500 1194 544-556 9,4 20,8 56
MAU 12 06 1002 1253 600 1194 644-656 11,2 24,2 56
MAU 12 07 1202 1503 750 1194 794-806 14,0 29,4 56
MAU 12 09 1395 1744 900 1194 944-956 16,6 34,4 56
MAU 18 05 1216 1520 500 1754 544-556 14,2 28,8 80
MAU 18 06 1435 1794 600 1754  644-656  16,6 34,9 80
MAU 18 07 1758 2198 750  1754 794-806 20,0 42,1  80
MAU 18 09 2073 2591 900 1754 944-956  23,4 49,5  80

MAU 22 05

1445 1806  500  2154 944-556 17,3  37,1  100
MAU 22 06 1724 2155  600 2154  644-656  20,4 34,3  100
MAU 22 07 2145 2681 750 2154 794-806  25,1 52,2  100
MAU 22 09 2560 3200 900 2154 944-956  29,5 61,6 100

Radiatorių galia lentelėje nurodyta pgl. normą PN EN 442, atsižvelgta į galios sumažėjimą prijungimui apačia – apačia.

Tvirtinimo detalės

Unikali laikiklių sistema

Problema, dėl kurios kitus radiatorius pakabinti pageidaujamoje vonios vietoje nėra galimybės (nelygus paviršius, netradicinė paviršiaus apdaila), naujos serijos vonios radiatorių Purmo atveju buvo išspręsta itin išradingai ir funkcionaliai. Prie kiekvieno radiatoriaus pridedamas laikiklių komplektas, leidžiantis reguliuoti atstumą tarp radiatoriaus ir sienos iki 15 mm. Radiatorių galima išlyginti nepaisant sienos nelygumų.

Korekcijos koeficientas

tz tp Oro temperatūra šildomoje patalpoje ti [ °C]
°C °C 16 18 20 22 24
90 70 0,73 0,76 0,80 0,83 0,87
80 60 0,91 0,96 1,01 1,07 1,13
75 65 0,90 0,95 1,00 1,05 1,12
75 60 0,97 1,02 1,08 1,14 1,21
75 55 1,04 1,10 1,17 1,24 1,32
70 60 1,03 1,08 1,15 1,22 1,30
70 55 1,11 1,17 1,25 1,33 1,42
70 50 1,20 1,28 1,37 1,47 1,58
65 55 1,18 1,26 1,34 1,43 1,54
65 50 1,29 1,37 1,47 1,59 1,71
60 50 1,39 1,48 1,60 1,73 1,87
60 45 1,53 1,65 1,78 1,94 2,13
55 45 1,66 1,80 1,96 2,15 2,37

Reikmenys

NAUJIENA! ELEKTRINIS ŠILDYMO ELEMENTAS VONIOS RADIATORIAMS!

Kuo ypatingas mūsų gaminys?

Funkcionalumas

Naujasis elektrinis šildymo elementas yra itin patrauklaus dizaino ir funkcionalios formos. Paprastos rankenėlės konstrukcijos dėka reguliuoti temperatūrą ir prižiūrėti šildymo elementą yra itin lengva. Apie tai, kad elektrinis šildymo elementas yra įjungtas, praneša švytintis žiedas.

Šildymo elementas yra su septynių pakopų temperatūros reguliuokliu, apimančiu intervalą nuo 7 iki 70 °C. Taip pat galima nustatyti nuo užšalimo saugančią temperatūrą, kurios padėtis pažymėta žvaigždute.

Paprastas montavimas

Montuojant minkštas elastingas tarpiklis leidžia deramai prisukti šildymo elementą (kai šildymo elementas deramai prisuktas, iš priekio matyti firminis katino simbolis). Kartu su šildymo elementu pristatomas specialus įveržimo raktas, kuris padeda išvengti radiatoriaus ir šildymo elemento pažeidimų, kurie galimi įveržiant paprastu raktu.

Šiuolaikiški techniniai sprendimai

Šildymo elementas Purmo yra valdomas elektroniniu būdu. Jo galia yra automatiškai pritaikoma nustatytai temperatūrai. Dėl specialios šiame modelyje įtaisytos spiralės šildymo elementas įkaista nedideliu atstumu nuo sriegio. Todėl pasiekiama tolygi radiatoriaus temperatūra. Tai yra itin svarbu, nes šildymo elementas montuojamas prie apatinės jungties, t. y. ten, kur kolektoriai yra šalčiausi..

Naudojimo saugumas

Šildymo elemente įdiegta daug apsaugos priemonių. Visų pirma tai yra apsauga nuo perkaitimo – ribotuvas, kurio funkciją atlieka terminis saugiklis 98 °C, apsaugantis nuo vandens užvirimo radiatoriuje, ir terminis įdėklas, įtaisytas kapiliare.

Aukštos klasės (IP 56) apsauga nuo išorinių veiksnių užtikrina saugų naudojimą. Šildymo elementas pažymėtas saugos ženklu B ir ženklu CE. Šildymo elementui suteikiama 18 mėnesių garantija.

Techniniai duomenys:

  • Galia: 300, 600, 900 W
  • Įtampa: 230 V
  • Prijungimas: vidinis sriegis ½”
  • Švytintis žiedas, pranešantis, kad šildymo elementas veikia
  • Galimybė nustatyti nuo užšalimo saugančią temperatūrą
  • Temperatūros reguliavimas 7-70 °C intervale
  • Kartu pristatomas montavimo raktas
  • Elektroninis temperatūros reguliuoklis
  • Šildančios spiralės konstrukcija leidžia temperatūrai tolygiai pasiskirstyti visame radiatoriuje
  • Apsauga nuo perkaitimo
  • Aukštos klasės korpuso apsauga IP 56
  • Sertifikatai: CE, saugos ženklas B
  • 18 mėnesių garantija

Su naudojimu susijusios pastabos:

Šildymo elementas turi būti montuojamas vienoje iš apatinių radiatoriaus jungčių. Radiatorius su šildymo elementu turi būti montuojamas ne mažesniu nei 60 cm atstumu nuo vonios, dušo padėklo ar praustuvo krašto. Kad šildymo elementas veiktų nepriekaištingai, radiatorius turi būti pripildytas vandens.

Atitinkamumo deklaracijos II/2004

Techninis katalogas - vonios kambario radiatoriai

Atitinkamumo deklaracijos - Rankšluosčių džiovintuvai 1

Techninis katalogas - Dekoratyviniai radiatoriai

PURMO plokštinių radiatorių garantiojos sąlygos



1. PURMO plokštiniai radiatoriai įvedami į apyvartą pagal sutikimo deklaraciją PN-EN 442 pagal įstatymą apie statybinius gaminius bei Infrastruktūros ministro įsakymą apie statybinių gaminių sutikimo deklaravimo būdus bei apie CE ženklų ženklinimo būdus.

2. PURMO plokštiniai radiatoriai skirti montauoti vandeninioje centralinio šildymo instaliacijoje ir turi būti vartojami pagal Infrastruktūros ministro įsakymą dėl techninių sąlygų, kokiam turi atsakyti statybos bei jų išdėstymas, o taip pat pagal lenkų normas.

3. RETTIG HEATING Sp. z o.o. su buveine Rybnik mieste, Przemysłowa g. (toliau vadinama Garantu) suteikia Lenkijos teritorijoje 10metinę garantiją (skaičiant nuo pirkimo dienos) visiems PURMO radiatoriams bet ne ilgiau kaip 11 metų nuo pagaminimo datos paženklintos ant radiatoriaus.

4. Garantija apima radiatorius pajungtus su vandenine centralinio šildymo instaliacija padaryta iš vamzdžių iš juodų plienų, vario arba iš dirbtinių medžiagų su antidifuziniu užtvaru ir montuotus gyvenamuosiuose patalpose, biuruose, ir kituose patalpose, kuriose neatsiranda esančių ore substancijų keiksmingas korozinis veikimas, o ypač nėra nuolatinės arba laikinės drėgmės radiatoriaus paviršiuje. Garantijos laiku radiatoriai ir jų dalys, kuriose pasirodys trūkumai iš gamintojo kaltės ir jie bus skelbiami ne vėliau kaip 1 mėnuo nuo jų suradimo datos, bus pakeičiami naujomis be trūkumų.

5. Garantijos gavimo pagrindas yra:
· pirkimo pažymėjimo pasisąvinimas – t.y. reikia turėti sąskaitą-faktūrą
· radiatorių montavimas pagal lenkų taisykles surašytas centralinio šildymo instrukcijoje uždarytai šildymo sistemai su plėvelės indu, aprūpintai į vietinio vėdninimo instaliaciją (be centralinės vėdinimo sistemos), su tiekimu iš keičiamo šilumos mazgo arba iš vietinio katilino.

Instaliacija turi būti užpildyta ir papildinama vandenimi atsakingos kokybės, kurios svarbiausieji kokybės rodikliai negali viršyti tokių verčių kaip:
· bendras chloridų ir sulfatų jonų turinys negali viršyti 150 mg/l (instaliacijai iš vario vamzdžių ne didesnis kaip 50 mg/l)
· deguonies turinys negali viršyti 0,1 mg/l,
· pH vandens reakcija turi atsakyti 8.0 ÷ 9.5,
· bendras kietumas negali viršyti 4.0 mval/l

- leidžiamas PURMO plokštinių radiatorių montavimas nedideliose instaliacijose iki galos 25 kW atviros sistemos su sąlyga, kad šitose instalaicijose vartojami korozijos inhibitoriai.

6. Garantija nesuteikiama radiatoriams:
· montuotams centralinio šildymo instaliacijoje, kuri pajungta su aukštos temperatūros šilumos tinklu per hidroelevatorių arba siurblio maišymo mazgą,
· montuotams baseinuose, automobilių plovyklose, skalbyklose, skerdyklose, tualetose, vonios kambaruose ir kitose patalpose, kur veikia keiksmingos korozinės substancijos, esančios ore, o taip pat atsiranda nuolatinis ar laikinis radiatoriaus paviršiaus sudrėkiniams - neliečia higieninių radiatorių versijoje su pridedama antikorozine apsauga, kuriems garantija suteikiama 6 metams bet neilgiau kaip 7 metai nuo pagaminimo datos.
· montuotams centralinio šildymo instaliacijoje, kuri turi nuolatinį pajungimą su vandens instaliaciją nevartojant pajungimo vietoje armatūros saungančios nuo grąžinimo perplovimus tv. prieš sugadinimą
· montuotams centralinio šildymo instaliacijoje, kuri bus tuštinama iš vandens dažniau ir ilgesniam laikui kaip reikalauja eksploatacijos sąlygos,
· montuotams garų instaliacijose,
· ontuotams instaliacijose kartu su radiatoriumi kito tipo (iš ketaus, aliuminio, vario, vario-aliuminio), kurių kiekis viršyja 50% visų radiatorių instaliacijoje.

7. Garantija neapima pažeidimų kylančių iš netaisyklingo vartojimo, laikymo, transporto bei gaminio vartojimo ne pagal paskyrimą. Tai liečia prieš visų radiatorių:
· laikytų laisvame ore prieš monatvimą,
· su mechaniškais pažeidimais,
· suterštų viduje kietaisiais kūnais ir keiksmingais skysčiais,
· deformuotų dėl per augšto bandymo slėgio arba statinio slėgio instaliacijoje,
· deformuotų dėl instaliacijos užšaldymo.

8. Gaminiui suteikiama garantija, kada pirkėjas arba tretieji asmenys nebando taisyti arba keisti gaminį be garanto sutikimo.

9. Trūkumų pasirodymo atveju garantijos laiku reikia pradėti reklamacijos veiksnius nuo paskelbimo Pardavejui apie tūkumą, užpildant specialų reklamacijos formuliarą ir tiksliai aprašyti trūkumą bei įrašyti visas reikalingas informacijas formuliare. Prie formuliaro pridėti sąskaitą – faktūrą. Pardavėjas priima reklamaciją ir siunčia ją Garantui registruotu laišku per 24 valandas nuo formuliaro gavimo. Garantas yra įsipareigotas atsakyti per 14 dienų nuo reklamacijos gavimo dienos.

10. Kad nagrinėti reklamaciją Garantas turi apžiurėti gaminį. Apžiūrėjimas gali būti atliktas radiatoriaus montavimo vietoje arba kitoje Gargantui nurodytoje vietoje. Reklamacijos pripažinimo atveju, Garantas įsipareigoja per 14 dienų nuo pripažinimo datos nemokamai pataisyti arba pakeisti gaminio dalis, pripažintos kaip ydingos iš netaisyklingos gamybos priežasties arba padarytos iš netinkamos medžiagos, arba pakeisti visą radiatorių naujam be trūkumų. Trūkumų neturinčių įtakos į radiatoriaus funkcjonalumą atveju, Garantas gali pasiūlyti Pirkėjui kainos nuolaidą.

11. Garantas pasilieka sau teisę pasirinkti reklamacijos vykdymo rūšį.

12. Garantijos laikas ilginamas už taisymo laiką, skaičiuotą nuo gaminio pristatymo Gargantui datos iki pataisymo dienos, o radiatoriaus pakeitimo naujam atveju, garantijos laikas prasidėda iš naujo.

13. Garantas pasilieka sau teisę keisti savo gaminius be ankstesnio pranešymo apie tai, su sąlygą, kad tai nebus esminius techninius elementus turinčius įtaką į radiotariaus pasirinkimą.

14. Radiatorius montuoti fabrikiniame individualiniame įpakavime. Ipakavimas turi likti ant radiatoriaus net tada, kada centralinio šildymo instaliacija paleidžiama kad šildyti statybą apdailinimo darbų laiku arba namo nusausinimo tikslu. Siūloma nuimti įpakavimą, kada jau visi apdailinimo darbai pasibaigė.

15. Draudžiama tuštinti visą instaliaciją arba jos dalis iš vandens ir laikyti tokioje padėtyje. Draudimas liečia ir naujos instaliacijos sandarumo bandymo laiku. Jeigu reikia ištuštinti instaliaciją pvz. remonto arba konservacijos laiku, vandenį pašalinti tik iš tos instaliacijos dalies, iš kurios būtina tai padaryti. Po darbų atlikimo ištuštintą instaliacija iškart užpildyti vandenimi. Vandens kiekį, suvartotą centralinio šildymo instaliacijos užpildymui ir papildymui, reikia kontroliuoti vartojant atsakingą įrengimą vandens matavimui.

16. Darbinis slėgis centralnėje šildymo instaliacijoje su PURMO plokštiniais radiatoriais negali viršyti 10 bar (6 bar PURMO radiatoriams Planora) o maksimali darbinė temperatūra 110 oC.
Aukštose patalpose vartoti instaliacijos padalijinimą į zonas. Instaliacijos sandarumo patikrinimą atlikti su bandymo slėgiu lygiam darbiniam slėgiui šiai instaliacijai plus 2 bar, bet slėgis negali būti mažesnis kaip 4 bar.
Maksimalus leidžiamas slėgis instaliacijos sandarumo bandymo laiku yra 12 bar (8 bar PURMO radiatoriams Planora).

17. Šios garantijos sąlygos parduotam gaminiui neapriboja ir nenutraukia pirkėjo įteisinimų kilančių iš prekių nesutikimo su sutartimi pagal Įstatymą iš 2002m. 07. 27 d. apie vartotojų pardavimo sąlygas bei Civilinio kodekso pakeitimą (Dz. U. 2002, nr. 141, poz. 1176).
