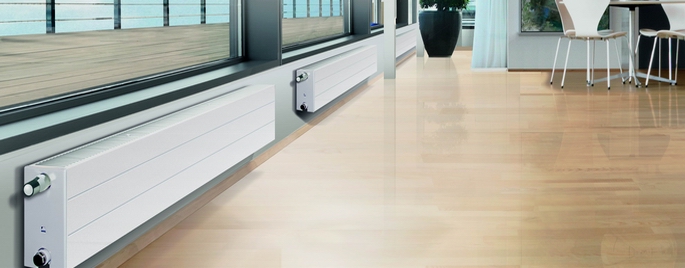

Plieninis radiatorius Purmo Ramo Ventil Compact yra prijungiamas iš apačios arba iš šono. Pasižymi idealiai glotnia priekinės plokštės apdaila, kurioje išsiskiria nedideli horizontalūs grioveliai, einantys per visą radiatoriaus. Tai leidžia gauti ne tik efektyvią, bet ir estetiškai atrodančią šildymo instaliaciją. Dėl savo santūraus stiliaus ir plačios pasirenkamų spalvų gamos šis sieninis arba pastatomasis radiatorius yra ypač universalus – jis tinka tiek šiuolaikiškam, tiek klasikiniam interjerui.
Du apačioje įrengti prijungimo antgaliai ½” leidžia diskretiškai paslėpti instaliavimo elementus.
Modelis gali būti gaminamas daugiau kaip 200 spalvų pagal RAL paletę.
Techniniai duomenys:
Medžiaga: | aukštos kokybės gilaus štampavimo būdu apdorota mažai anglinga šaltai valcuota skarda |
Didžiausiasis darbinis slėgis: | 10 bar |
Didžiausioji temperatūra | 110°C |
Priklausiniai: | termostatinis vožtuvas su pradinio reguliavimo galimybe |
Paviršiaus paruošimas: | šratasrautis apdirbimas, riebalų valymas, fosfatavimas, skalavimas demineralizuotu vandeniu, II generacijos KTL |
Normos, pažymėjimai: | PN EN 442, ISO 9001, ISO 14001 |
Naudojimas: | Centrinio šildymo vandens instaliacijos |
Garantijos: | 10 metų |
Modelis gali būti gaminamas daugiau kaip 200 spalvų pagal RAL paletę.
Plieno storis pagal EN-442 standartą
aukštis 200
ilgis: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
Vaizdas iš šono:
aukštis | 200 | ||||
---|---|---|---|---|---|
ilgis |
tipas | FCV | |||
vandens temperatūra |
21s |
22 |
33 | 44 | |
rodiklis n | 1.3060 |
1.3480 |
1.3360 | 1.3570 | |
600 | 75/65°C | 341 | 467 | 654 | 829 |
70/55°C | 272 | 374 | 521 | 658 | |
700 | 75/65°C | 398 | 545 | 763 | 967 |
70/55°C | 317 | 437 | 608 | 767 | |
800 | 75/65°C | 454 | 622 | 872 | 1105 |
70/55°C | 362 | 499 | 695 | 877 | |
900 | 75/65°C | 511 | 700 | 981 | 1243 |
70/55°C | 407 | 561 | 782 | 986 | |
1000 | 75/65°C | 568 | 778 | 1090 | 1381 |
70/55°C | 453 | 624 | 869 | 1096 | |
1100 | 75/65°C | 625 | 856 | 1199 | 1519 |
70/55°C | 498 | 686 | 956 | 1205 | |
1200 | 75/65°C | 682 | 934 | 1308 | 1657 |
70/55°C | 544 | 749 | 1043 | 1315 | |
1400 | 75/65°C | 795 | 1089 | 1526 | 1933 |
70/55°C | 634 | 873 | 1217 | 1534 | |
1600 | 75/65°C | 909 | 1245 | 1744 | 2210 |
70/55°C | 725 | 998 | 1390 | 1753 | |
1800 | 75/65°C | 1022 | 1400 | 1962 | 2486 |
70/55°C | 815 | 1122 | 1564 | 1972 | |
2000 | 75/65°C | 1136 | 1556 | 2180 | 2762 |
70/55°C | 906 | 1247 | 1738 | 2191 | |
2300 | 75/65°C | 1306 | 1789 | 2507 | 3176 |
70/55°C | 1041 | 1434 | 1999 | 2520 | |
2600 | 75/65°C | 1477 | 2023 | 2834 | 3591 |
70/55°C | 1178 | 1622 | 2260 | 2849 | |
3000 | 75/65°C | 1704 | 2334 | 3270 | 4143 |
70/55°C | 1359 | 1871 | 2607 | 3287 |
aukštis: | 200 | |||
---|---|---|---|---|
21s | 22 |
33 |
44 | |
svoris: | 12,6 | 15,5 |
22,2 |
28,8 |
talpa: | 2,5 | 2,5 |
3,8 |
5,0 |
Svoris nurodytas kilogramais 1-am radiatoriaus ilgio metrui.
Vandens talpa nurodyta dm³ 1-am radiatoriaus ilgio metrui.

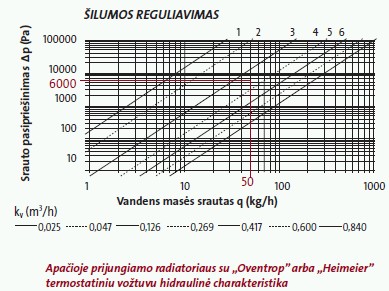

Purmo Ramo Ventil Compact tipo radiatoriuose yra įtaisytas termostatinis vožtuvas, todėl jų hidraulinės charakteristikos apibrėžiamos radiatoriui ir vožtuvui kartu. Šios charakteristikos atspindėtos pridedamoje nomogramoje.
Įžanginio nustatymo parinkimo pavyzdys:
Duomenys:
šilumos poreikis - Qc = 1160 Wat
temperatūrų skirtumas - Δt = 20 K (80/60°C)
slėgio praradimas - Δp = 6 kPa = 600 dPa
perskaičiavimo koeficientas - C = 1,163
Skaičiavimai:
masės pratekėjimas
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Pratekėjimui q = 50 kg/h ir slėgio praradimui 600 dPa nomogramoje nuskaitome įžanginio nustatymo vertę 3.
Tarpinis prijungimas
Tarpinis šoninis prijungimas Tarpinis kryžminis prijungimas
Apatinio prijungimo radiatorius galima vienu metu jungti šoniniais ir apatiniais atvamzdžiais. Galima taikyti tarpinius būdus: paveiksle parodytus šoninį ir kryžminį prijungimo būdus.
t z | t p | Oro temperatūra šildomoje patalpoje t ir [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Lentelė parengta koeficientui n = 1,3
