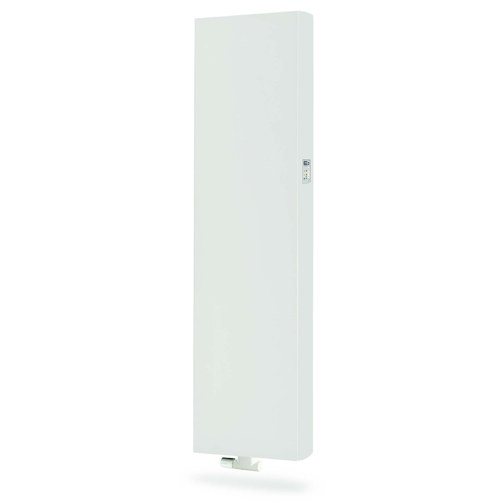

Ulow E2 Vertical
Tõhus madalatemperatuuriline küte.
- Energiatõhusus
- Mitmekülgne integreerimine
- Disaini paindlikkus
- Lihtne paigaldada
- Parendatud juhtimine
Toote kirjeldus
Ulow E2 Vertical radiaator eristub innovaatilise disaini ja energiatõhususega; valmistatud kvaliteetsest terasest liimitud esipaneeliga, ühendab kiirguskütte ja ventilaatoriga konvektsiooni, tagades stabiilse temperatuuri; sobib uutesse ja renoveeritavatesse hoonetesse, keskalumise ühendusega ja RAL 9016 viimistlusega.
Tehnilised andmed
| ETIM Class | EC004480 - Ventilaatoriga radiaator |
|---|---|
| Materjal | Terase |
| Tüüp | 22 |
| Paigaldusmeetod | Seinal |
| Pinna struktuur esipaneel | Sile tasane |
| Veega varustatud esipaneel | Ei |
| Sobiv jahutamiseks | Jah |
| Kõrgus [mm] | 1800 - 2100 |
| Pikkus [mm] | 450 - 750 |
| Sügavus [mm] | 107 |
| Maksimaalne tööpressuur [bar] | 10 |
| Max. veetemperatuur [°C] | 60 |
| Veesisaldus [l] | 7.28 - 13.95 |
| Standardne värv | Jah |
| Värv | Valge |
| RAL-number | 9016 |
| Kirgusaste | Särav |
| Keevitatud ribad | Ei |
| Külgjoonega | Jah |
| Ülemise voodriga | Ei |
| Standardühenduste arv | 6 |
| Ühendus 1, alumine vasak | Sissevool |
| Ühendus 2, vasak pool madal | Muu |
| Ühendus 3, vasak pool ülal | Muu |
| Ühendus 4, ülemine vasak | Muu |
| Ühendus TC, ülemine keskus | Muu |
| Ühendus 5, ülemine parem | Muu |
| Ühendus 6, paremal küljel ülal | Muu |
| Ühendus 7, paremal küljel madal | Muu |
| Ühendus 8, alumine parem | Väljundvoog |
| Ühendus BC, alumine keskus | Kahekordne ühendus, sisselaske-väljalaske |
| Keermesuurus (toll) | 1/2 tolli |
| Keermetootmine | Sisemine keere |
| Sobib niiskesse ruumi | Ei |
| Ühe punkti ühendusega | Ei |
| De-aeratsiooni ühendusega | Jah |
| De-aeratoriga | Jah |
| Drenaaživõimalusega (ühendus) | Jah |
| Tühjendusventiiliga | Ei |
| Integreeritud termostaatiline ventiiliga | Ei |
| Seinakonksudega | Jah |
| Pimedate pistikute abil | Jah |
| Kinnitusmaterjaliga | Jah |
| Soojuse emissioon vastavalt EN 16430 20 °C - 55/45 madal [W] | 805 - 1522 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 55/45 keskkond [W] | 1018 - 1950 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 55/45 kõrge [W] | 1180 - 2231 |
| N-eksponent vastavalt EN 16430 20 °C - 55/45 madal | 1.3042 - 1.3252 |
| N-eksponent vastavalt EN 16430 20 °C - 55/45 keskkond | 1.1958 - 1.2118 |
| N-eksponent vastavalt EN 16430 20 °C - 55/45 kõrge | 1.1549 - 1.1806 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 45/35 madal [W] | 465 - 875 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 45/35 keskkond [W] | 622 - 1183 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 45/35 kõrge [W] | 730 - 1384 |
| N-eksponent vastavalt EN 16430 20 °C - 45/35 madal | 1.2923 - 1.3055 |
| N-eksponent vastavalt EN 16430 20 °C - 45/35 keskkond | 1.1479 - 1.1753 |
| N-eksponent vastavalt EN 16430 20 °C - 45/35 kõrge | 1.1127 - 1.1348 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 40/35 madal [W] | 401 - 753 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 40/35 keskkond [W] | 544 - 1033 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 40/35 kõrge [W] | 641 - 1217 |
| N-eksponent vastavalt EN 16430 20 °C - 40/35 madal | 1.2923 - 1.3055 |
| N-eksponent vastavalt EN 16430 20 °C - 40/35 keskkond | 1.1479 - 1.1753 |
| N-eksponent vastavalt EN 16430 20 °C - 40/35 kõrge | 1.1127 - 1.1348 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 35/30 madal [W] | 256 - 479 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 35/30 keskkond [W] | 364 - 687 |
| Soojuse emissioon vastavalt EN 16430 20 °C - 35/30 kõrge [W] | 433 - 828 |
| N-eksponent vastavalt EN 16430 20 °C - 35/30 madal | 1.2923 - 1.3055 |
| N-eksponent vastavalt EN 16430 20 °C - 35/30 keskkond | 1.1479 - 1.1753 |
| N-eksponent vastavalt EN 16430 20 °C - 35/30 kõrge | 1.1127 - 1.1348 |
| Jahutusvõime vastavalt EN 16430 26 °C - 17/19 tajutud madal [W] | 145 - 276 |
| Jahutusvõime vastavalt EN 16430 26 °C - 17/19 tajutud kõrge [W] | 225 - 415 |
| Jahutusvõime vastavalt EN 16430 28 °C - 17/19 tajutud madal [W] | 180 - 339 |
| Jahutusvõime vastavalt EN 16430 28 °C - 17/19 tajutud kõrge [W] | 275 - 516 |
| N-eksponent vastavalt EN 16430 20 °C - jahutusrežiim, madal | 0.9259 - 0.9903 |
| N-eksponent vastavalt EN 16430 20 °C - jahutusrežiim, kõrge | 0.8946 - 1.0298 |
| Asendi juhtpaneel | Külg |
| Regulatsiooni tüüp | Digitaalne |
| Tasemelüliti abil | Jah |
| Sisseehitatud positsioonikontrolleriga | Jah |
| Tõukefunktsiooniga | Jah |
| Ventilaatori seadistuste arv | 2 |
| Ühenduspinged [V] | 230 |
| Sagedus | 50/60 Hz |
| Ajaseadmise kellaga | Ei |
| Digitaalne näidik | Ei |
| Kohalolekuanduriga | Ei |
| Kohandatav (iseõppiv) | Ei |
| Tarbimise näitaja | Ei |
| Aknade avamise tuvastamine | Ei |
| Rakenduse kaudu juhtimine | Ei |
| Watt Absoluut (boost_DT30) - Küte [W] | 1180 - 2231 |
| Vatt meetri kohta (boost_lessDT30) - Küte [W/m] | 1622 - 1845 |
| Vatt meetri kohta (boost_DT30) - Küte [W/m] | 2622 - 2975 |
| Vatt meetri kohta (standby_DT30) - Küte [W/m] | 1789 - 2029 |
| Vatt meetri kohta (komfort_lessDT30) - Küte [W/m] | 1382 - 1577 |
| Soojuse emissioon (staatiline) 20 °C – 45/35 [W] | 465 - 875 |
| N-eksponeet (staatiline) 20 °C – 45/35 | 1.2923 - 1.3055 |
| N-eksponeerimine vastavalt EN 16430 20 °C - 50/40 kõrge - Küte | 1.1127 - 1.1348 |
| Watt Absoluut (oote_režiim vähem DT30) - Küte [W] | 465 - 875 |
| Vatt meetri kohta (komfort_DT30) - Küte [W/m] | 2262 - 2600 |
| Watt Absoluut (boost_lessDT30) - Küte [W] | 730 - 1384 |
| Watt Absoluut (komfort) - Jahutus [W] | 180 - 339 |
| N-eksponeerimine vastavalt EN 16430 20 °C - 50/40 madal - Küte | 1.2923 - 1.3055 |
| Vatt meetri kohta (tõstmine) - Jahutus [W/m] | 275 - 516 |
| Watt Absoluut (ooteaeg_DT30) - Küte [W] | 805 - 1522 |
| Vatt meetri kohta (mugavus) - Jahutus [W/m] | 400 - 452 |
| Vatt meetri kohta (standby_lessDT30) - Küte [W/m] | 1033 - 1167 |
| Watt Absolute (komfort_DT30) - Küte [W] | 1018 - 1950 |
| N-eksponeet (staatiline) 20 °C – 55/45 | 1.3042 - 1.3252 |
| Soojuse emissioon (staatiline) 20 °C – 55/45 [W] | 805 - 1522 |
| Watt Absoluut (tõstmine) - Jahutus [W] | 275 - 516 |
| N-eksponeet (staatiline) 20 °C – 75/65 | 1.3042 - 1.3252 |
| Watt Absolute (komfort_lessDT30) - Küte [W] | 622 - 1183 |
| N-eksponeerimine vastavalt EN 16430 20 °C - 50/40 keskkond - Küte | 1.1479 - 1.1753 |
Kalkulaatorit
Kaubad
| Kauba kood | Kauba kirjeldus | Kõrgus [mm] | Pikkus [mm] | Sügavus [mm] | Veesisaldus [l] | Kaal [kg] | CO2/Kg ekvivalent kilogrammi materjali kohta |
|---|---|---|---|---|---|---|---|
| FN02218004511300 | - | 1800 | 450 | 107 | 7.28 | - | - |
| FN02218006011300 | - | 1800 | 600 | 107 | 9.72 | - | - |
| FN02218007511300 | - | 1800 | 750 | 107 | 12.15 | - | - |
| FN02221004511300 | - | 2100 | 450 | 107 | 8.42 | - | - |
| FN02221006011300 | - | 2100 | 600 | 107 | 11.18 | - | - |
| FN02221007511300 | - | 2100 | 750 | 107 | 13.95 | - | - |
