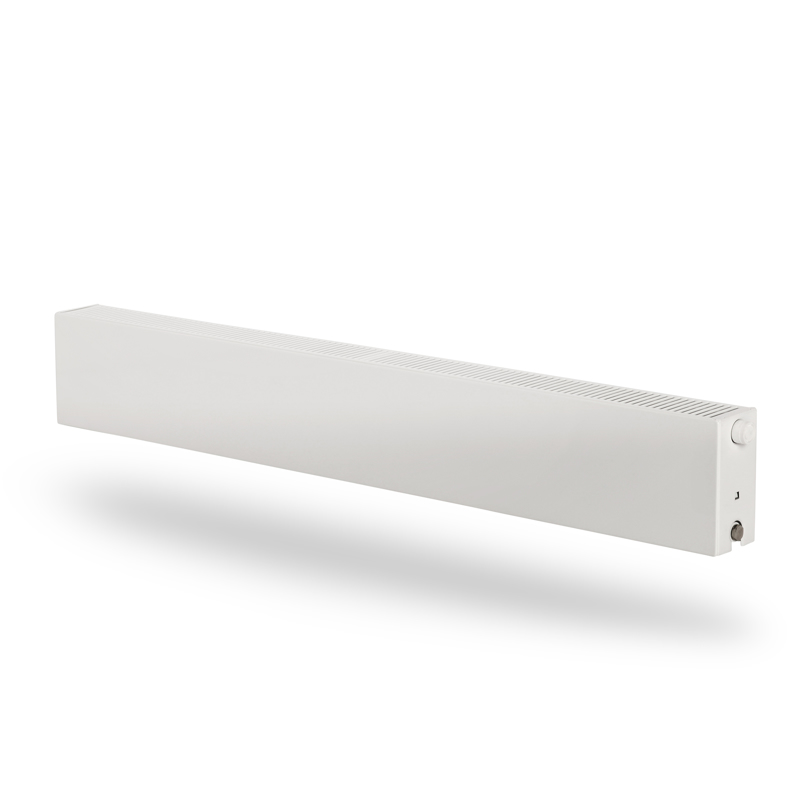

Plint P - Plan Ventil Compact BH 200 mm
Plattenheizkörper

Plint P - Plan Ventil Compact BH 200 mm

Der Plan Ventil Compact Bauhöhe 200 mm ist ein klassischer Kompaktheizkörper mit einer glatten Front für geschlossene warmwasserbasierte Heizsysteme. Mit einer platzsparenden Höhe von 200 mm eignet er sich perfekt für den Einbau unter großen Fenstern in modernen Umgebungen. Seine integrierte Ventilgarnitur ermöglicht eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß - RAL 9016.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 6 x G 1/2
Betriebsdruck [bar] PN10
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 32,37,62,67,88,11
Typ 22; 33; 44
Höhen [mm] 200
Längen [mm] 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils. Nicht genutzte Anschlüsse müssen mit Messing-Blindstopfen verschlossen werden.

ETIM 32 Horizontal connection

Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.

ETIM 67 Horizontal connection

Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

ETIM 37 Horizontal connection

Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

Hor-connection-ETIM-62-1219.svg

Anschlusszeichnung ETIM 88 LR. Der untere Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 88 LR Horizontal connection

Anschlusszeichnung ETIM 37

ETIM 37 Serial Horizontal connection

Anschlusszeichnung ETIM 62

ETIM 62 Serial Horizontal connection

Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 11 RL Horizontal connection

Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen; Ventileinsatz 1/2“ sowie Blind- und Entlüftungsstopfen werkseitig montiert;

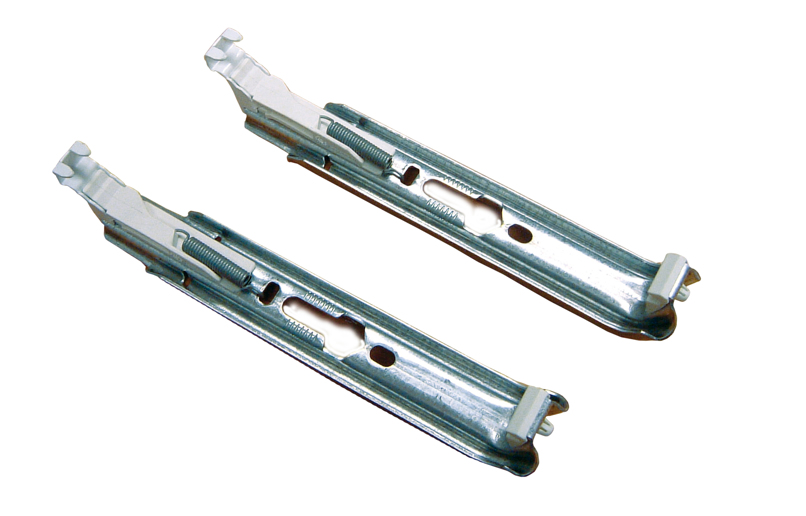

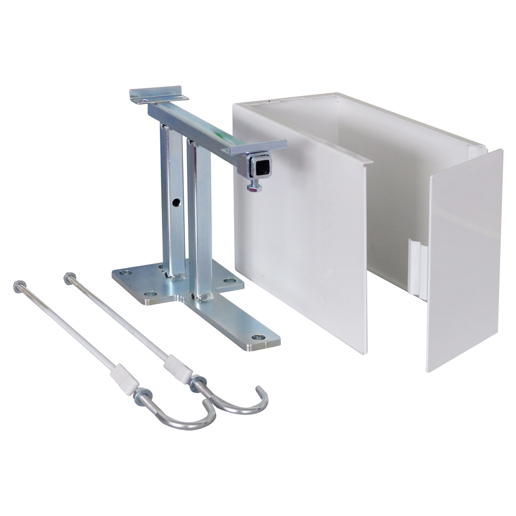

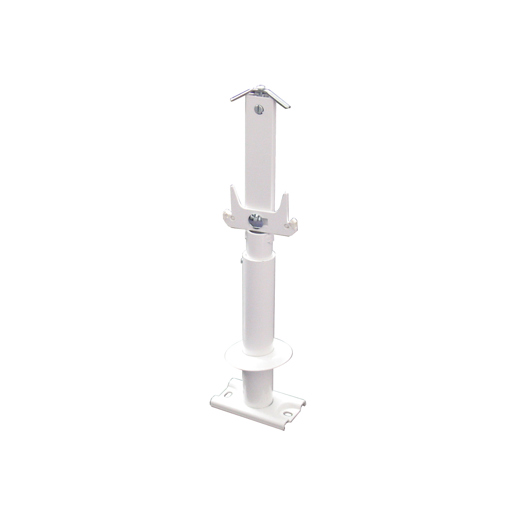

Die Befestigung muss separat bestellt werden (siehe Zubehör)!

Plint P - Plan Ventil Compact in der Bauhöhe 200mm
6-Muffen-Planheizkörper
ohne Laschenaufhängung Typen 22, 33 und 44, Standard Rechtsanschluss,

Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131, Blechdicke gemäß Anforderungen der EN 442-1, mit einseitiger, verzinkter Planfront, zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.

Entfettet, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900.

Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert.

RAL-Gütezeichen, 10 Jahre Garantie

Montageverpackt, mit Pappkantenschutz, Pappschutzecken und Schrumpffolie.

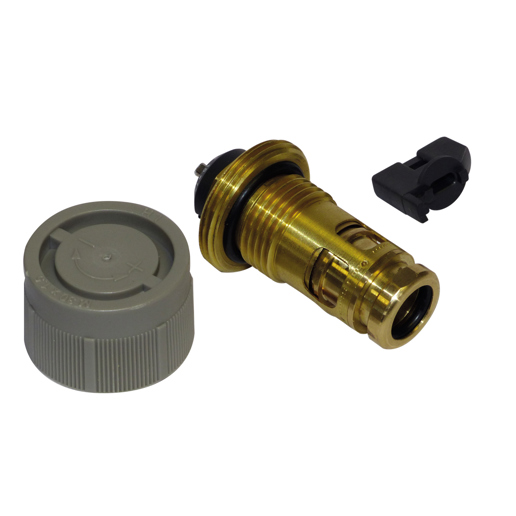

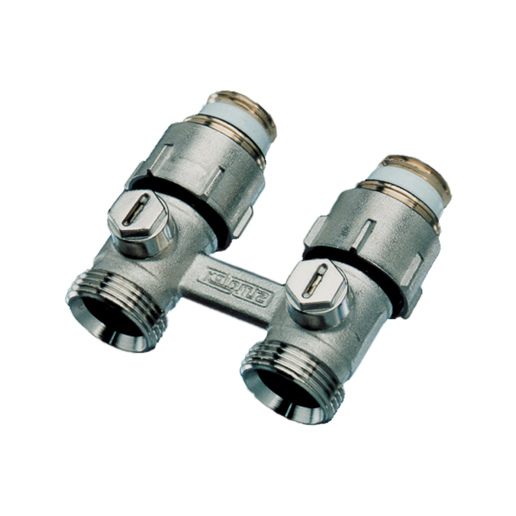

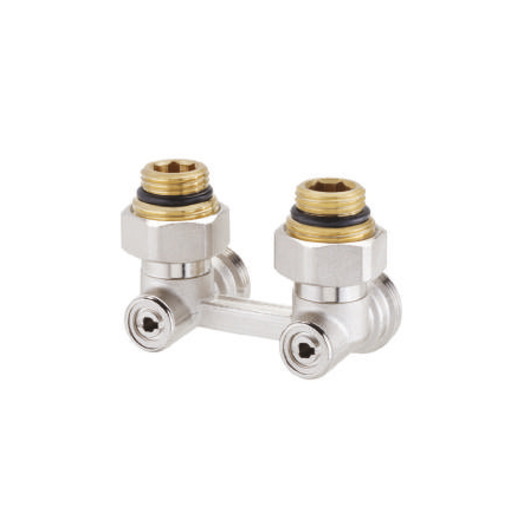

Mit integrierter Ventilgarnitur und serienmäßig voreinstellbarem Ventileinsatz (Regelbereich 0,05-0,70 m³/h) zum Anbau von Thermostat-Ventilköpfen. Ventileinsatz leistungsmäßig werkseitig voreingestellt und farbig gekennzeichnet Ventilgarnitur werkseitig für 2-Rohr-Betrieb, Anschlussmöglichkeit von unten über entsprechende Anschlussverschraubungen. Anschluss seitlich 4 x G ½” möglich.

Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert.

Bauhöhe 200 mm ohne Befestigung

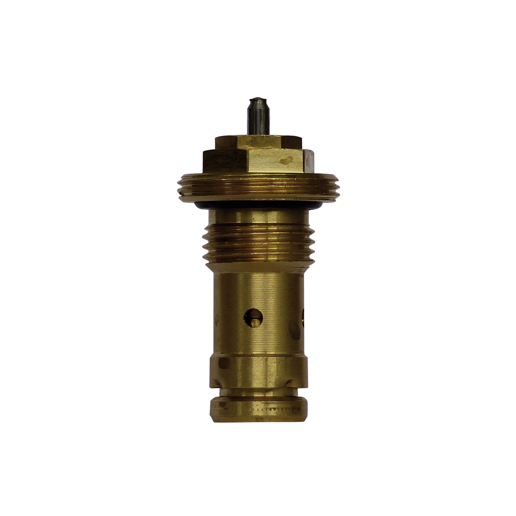

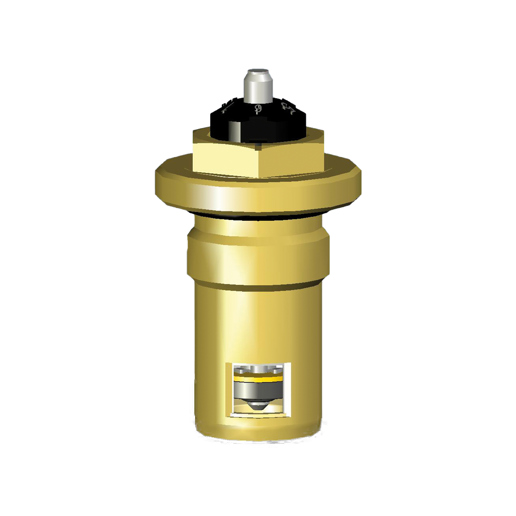

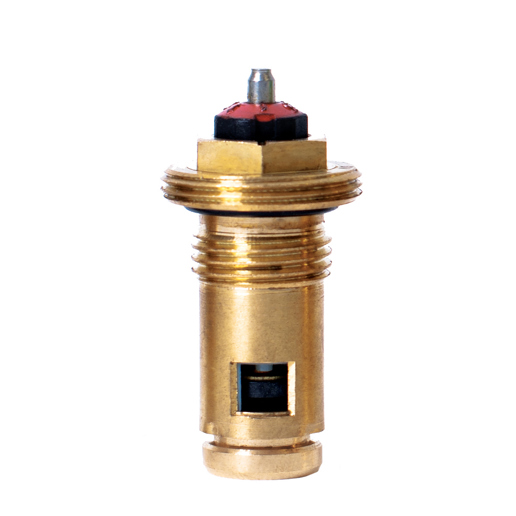

Ventileinsatz ½”, Blind- und Entlüftungsstopfen werkseitig montiert.
Ventilgarnitur standardmäßig rechts, auf Wunsch als Sonderanfertigung links ohne Mehrpreis lieferbar

Farbe: RAL 9016, weitere RAL Farben auf Anfrage
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Temperatur: max. 110° C
Medium: Wasser
Anschlüsse: 2 x G ½” unten, 4 x G ½” seitlich, nach ISO 228
Typen: 22-DK; 33-DKEK, 44-EKDKEK
Bauhöhen: 200, 300, 400, 500, 600, 900 mm
Baulängen: 400…3000 mm

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Typ: 22-DK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 33-DKEK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 44-EKDKEK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
